直流耐压试验的注意事项及作用
【摘要】：1）直流耐压试验是用较高的直流电压来测量绝缘电阻，同时在升压过程中必须随时观察泄漏电流的变化。图8-1 直流耐压试验接线图4）试验必须分相进行，作某一相试验时，其余两相应接地。7）对发电机绝缘采用直流耐压试验并测量泄漏电流，可以发现某些交流耐压试验所不能发现的缺陷。直流耐压和交流耐压试验是发电机交接和预防性试验中的必做项目，由于两种方法各有独特的检验能力，因此两种方法不能互相代替。
1）直流耐压试验是用较高的直流电压来测量绝缘电阻，同时在升压过程中必须随时观察泄漏电流的变化。
2）发电机定子绕组在交接时、大修前后、一年一次小修时及更换绕组后，均需进行直流泄漏试验，试验应尽可能在接进发电机运行状态下进行，因此，在现行试验标准中规定如下：发电机定子绕组直流试验应在发电机停机后清除污秽前的热态下进行；交接时或发电机处于备用状态时，允许在冷状态下进行；对于氢冷发电机，应在充氢后氢纯度为96%以上或排氢后氢含量在3%以下时进行，严禁在置换过程中进行试验。
3）试验接线：随着试验设备的不断改进，目前进行直流泄漏试验时，一般使用的是成套直流高压发生器，其接线如图8-1所示。

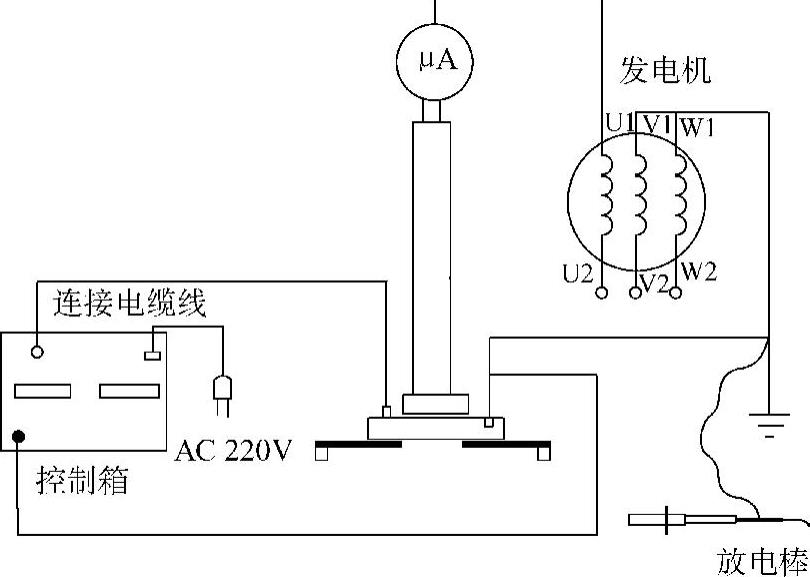

图8-1 直流耐压试验接线图
4）试验必须分相进行，作某一相试验时，其余两相应接地。试验电压按每级0.5倍额定电压分阶段升高，每阶段停留1min，读取泄漏电流数值。由于发电机的电容量较大，充放电的时间较长，因此，三相应以相同的升压速度分阶段升高，否则将给试验结果造成误差。经验提示：发电机一般以1kV/s的速度均匀升压为好，对于绝缘不太好的发电机更应缓慢升压，以便在升压过程中发现异常时能及时降压终止试验。
5）直流泄漏试验电压的选择：预防性试验、小修时及大修后为2Un；局部更换定子绕组并修好后为2.5Un；全部更换定子绕组并修好后为3Un。
6）在规定试验电压下，泄漏电流不应随时间的延长而增大，各相泄漏电流的差别不应大于最小值；最大泄漏电流在20μA以下者，相间差值与历次试验结果比较时，不应有显著的变化，否则应尽可能查明原因并消除。能否投入运行还需要经过综合分析后再作判断。
7）对发电机绝缘采用直流耐压试验并测量泄漏电流，可以发现某些交流耐压试验所不能发现的缺陷。直流耐压和交流耐压试验是发电机交接和预防性试验中的必做项目，由于两种方法各有独特的检验能力，因此两种方法不能互相代替。
