如何测定绝缘电阻和吸收比？
【摘要】：绕组对机壳及绕组互相间的绝缘电阻用绝缘电阻表进行测量。额定电压在1000V以下的电动机，用1000V的绝缘电阻表；额定电压1000V及以上的电动机，采用2500V并且量程不低于10000MΩ的绝缘电阻表进行测量。电机电压每千伏，绝缘电阻超一兆。判断：由于换算后的绝缘电阻只有4.5MΩ，低于《规程》要求（6MΩ），吸收比只有1.1，说明此电动机已经受潮，建议干燥后再投入运行。
绕组对机壳及绕组互相间的绝缘电阻用绝缘电阻表进行测量。额定电压在1000V以下的电动机，用1000V的绝缘电阻表；额定电压1000V及以上的电动机，采用2500V并且量程不低于10000MΩ的绝缘电阻表进行测量。
测量绝缘电阻时，如果各相绕组的始末端均引出机壳外，则应分别测量每相绕组对机壳的绝缘电阻，并测量其相间绝缘电阻，即“U对V、W及外壳和地”，“V对W、U及外壳和地”，“W对U、V及外壳和地”，这样就可以达到测量各绕组间及各绕组对地的绝缘电阻；如果各相绕组在电动机内部连接成星形或三角形时，则允许测量所有绕组对机壳的绝缘电阻。
在实际测量时，绝缘电阻和吸收比可以同时进行，就是在同一次测量中，15s时读一次数，继续到60s再读一次数，60s的读数除以15s的读数就是所测量的吸收比。
对于额定电压为1000V以下的绝缘电阻值，常温下不应低于每千伏0.5MΩ；对于额定电压为1000V及以上在运行温度时的绝缘电阻值，定子绕组不应低于每千伏1MΩ，转子绕组不应低于每千伏0.5MΩ。对额定电压为1000V及以上的电动机，应测量吸收比，一般吸收比不应低于1.3。
在做电动机预防性试验时，为了判断电动机的绝缘状态，一般是将所测的绝缘电阻值换算到75℃时进行比较，即，R75≥U/1000，对应的口诀：
绝缘电阻应多少，热态数值有国标。
电机电压每千伏，绝缘电阻超一兆。
低压电机冷态值，最低限值为五兆。
高压电机难定数，泄漏试验比较好。
对于B级绝缘的电动机在任意温度t下测得的绝缘电阻Rt，可用下式换算为温度75℃时的绝缘电阻，换算系数见表7-1。

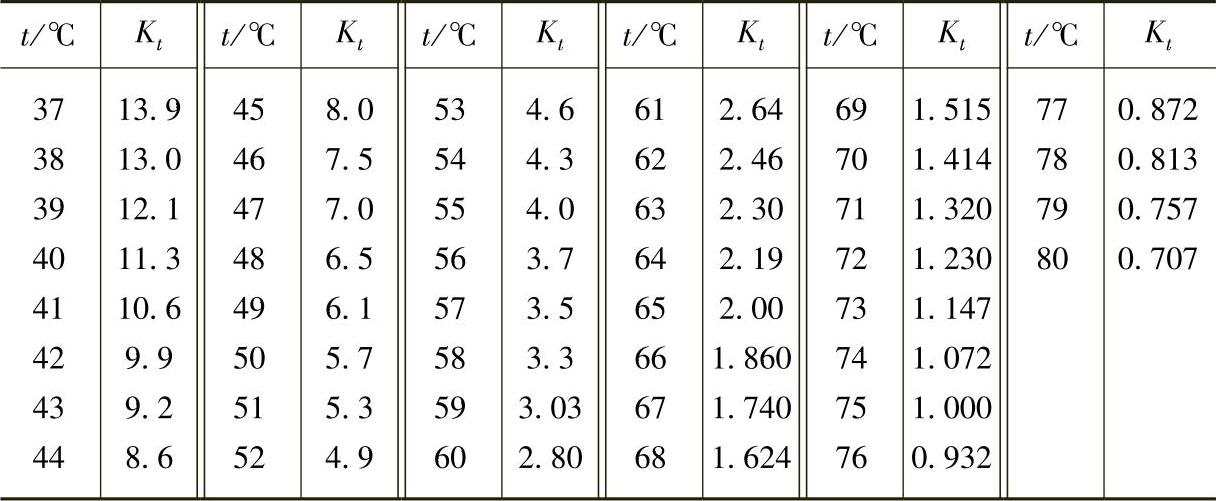

表7-1 B级绝缘电动机绝缘电阻各种温度的换算系数Kt
（续）
对于A级绝缘的电动机在任意温度t下测得的绝缘电阻Rt，可用下式换算为温度75℃时的绝缘电阻，换算系数见表7-2。
表7-2 A级绝缘电动机绝缘电阻各种温度的换算系数Kt
实例：某2800kW电动机，B级绝缘，额定电压6000V，在32℃时用2500V绝缘电阻表测的绝缘电阻是90MΩ，吸收比是1.1，没有条件做其他试验，需要根据绝缘电阻来判断此电动机是否可以送电运行？
分析：《规程》要求绝缘电阻每千伏1MΩ，6000/1000=6MΩ；也就是说75℃时的绝缘电阻不应低于6MΩ。查表得：B级绝缘32℃的换算系数Kt是20，现将32℃时测的绝缘电阻换算到75℃时为Rt/Kt=90/20=4.5MΩ。
判断：由于换算后的绝缘电阻只有4.5MΩ，低于《规程》要求（6MΩ），吸收比只有1.1，说明此电动机已经受潮，建议干燥后再投入运行。
