换向绕组和电枢绕组的相对极性及连接检查方法

2023-06-27 理论教育版权反馈

【摘要】：换向绕组H1端接电源负端，H2端接电源正端。当接通电源瞬间，毫伏表指针向正方向摆动，则换向绕组H1端与电枢绕组S2端是同极性，表明H1与S2连接是正确的。在换向绕组上通入5～10A交流电源，用0～5V高内阻电压表或数字万用表，测量换向绕组电压U1、电枢绕组电压U2及总电压U3。图6-5 交流感应法接线图图6-6 交流阻抗法接线图在换向绕组和电枢绕组中通入5～10A交流电流，用电压表测量H2与S1两端的电压值，计算出阻抗值。

检查方法有直流感应法，交流感应法和交流阻抗法三种：

1.直流感应法

接线如图6-4所示。

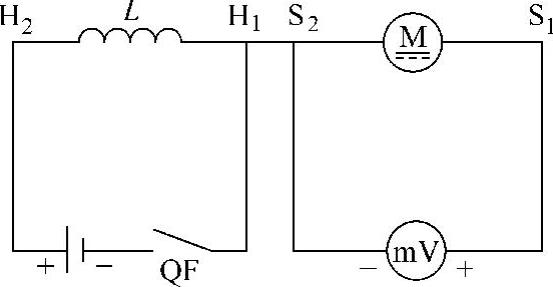

图6-4 直流感应法接线图

直流电源可用两节1.5V干电池并联或2V蓄电池。换向绕组H₁端接电源负端，H₂端接电源正端。电枢绕组S₁端接直流毫伏表正端，S₂端接负端。当接通电源瞬间，毫伏表指针向正方向摆动，则换向绕组H₁端与电枢绕组S₂端是同极性，表明H₁与S₂连接是正确的。

2.交流感应法

接线如图6-5所示。

在换向绕组上通入5～10A交流电源，用0～5V高内阻电压表或数字万用表，测量换向绕组电压U₁、电枢绕组电压U₂及总电压U₃。当连接正确时，换向与电枢绕组上电压向量相差为180°，因此，总电压应接近两电压之差值，即U₃=U₁-U₂。当连接错误时，总电压接近两者之和值，即U₃=U₁+U₂。

3.交流阻抗法

接线如图6-6所示。

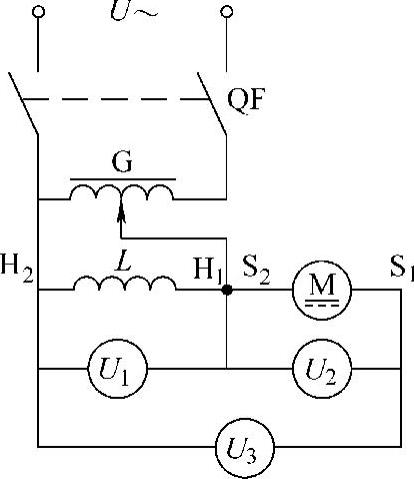

图6-5 交流感应法接线图

图6-6 交流阻抗法接线图

在换向绕组和电枢绕组中通入5～10A交流电流，用电压表测量H₂与S₁两端的电压值，计算出阻抗值。若连接正确，两个感应磁通方向相反，所产生的总磁通量小，测得交流阻抗也就小；如果连接错误，测得交流阻抗就大。根据这一原理，将换向绕组正接和反接进行比较两次测得的阻抗值，就可以判断连接正确与否。
