串级高压试验变压器组合的优势及接线原理详解
【摘要】：串级高压试验变压器有很大的优越性，因为整个试验装置由几个单台试验变压器组成，单台试验变压器体积小、重量轻，便于现场使用。三台试验变压器串级试验示意图如图5-3所示，其原理接线图如图5-4所示。三台试验变压器组合后第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1U、2U、3U；它们的容量分别为3P、2P、1P。
在进行预防性试验时，有时需要更高电压的试验变压器，这时也可采用串级的方法来获得更高的电压。串级高压试验变压器有很大的优越性，因为整个试验装置由几个单台试验变压器组成，单台试验变压器体积小、重量轻，便于现场使用。
三台试验变压器串级试验示意图如图5-3所示，其原理接线图如图5-4所示。三台试验变压器组合后第一级和第二级的每个单元试验变压器中都有一个励磁绕组A1、C1和A2、C2。低压电源加在试验变压器Ⅰ的一次绕组a1、X1上，单台试验变压器Ⅰ、Ⅱ、Ⅲ的输出电压都是U。励磁绕组A1、C1给第二级试验变压器Ⅱ的一次绕组供电；第二级试验变压器Ⅱ的励磁绕组A2、C2给第三级试验变压器Ⅲ的一次绕组供电。第二级试验变压器Ⅱ和第三级试验变压器Ⅲ的箱体分别处在对地为1U和2U的高电位上，所以箱体对地是绝缘的，试验变压器Ⅰ的箱体是接地的。这样第一级、第二级、第三级试验变压器对地的额定输出电压分别为1U、2U、3U；它们的容量分别为3P、2P、1P。

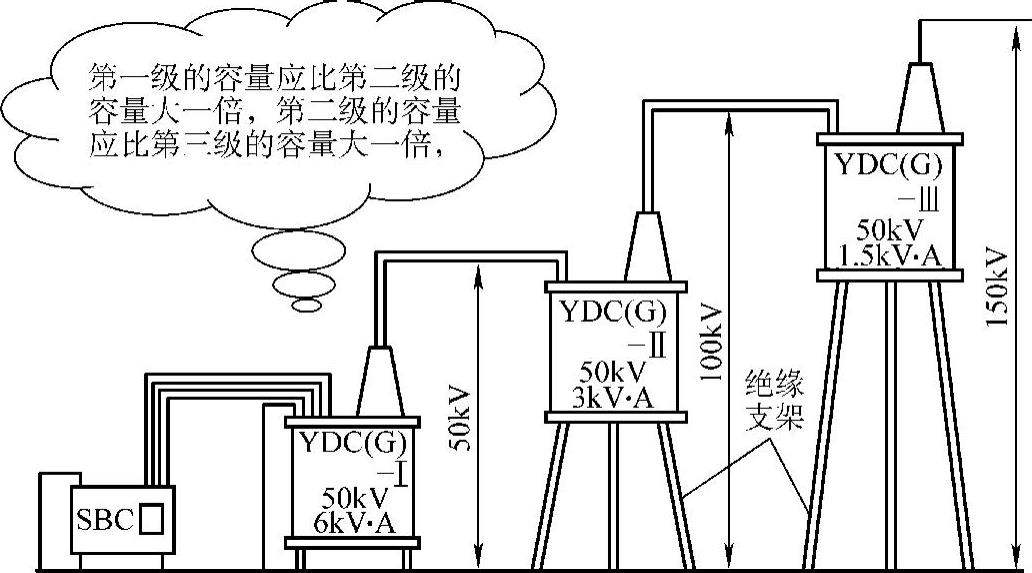

图5-3 三台试验变压器串级试验示意图

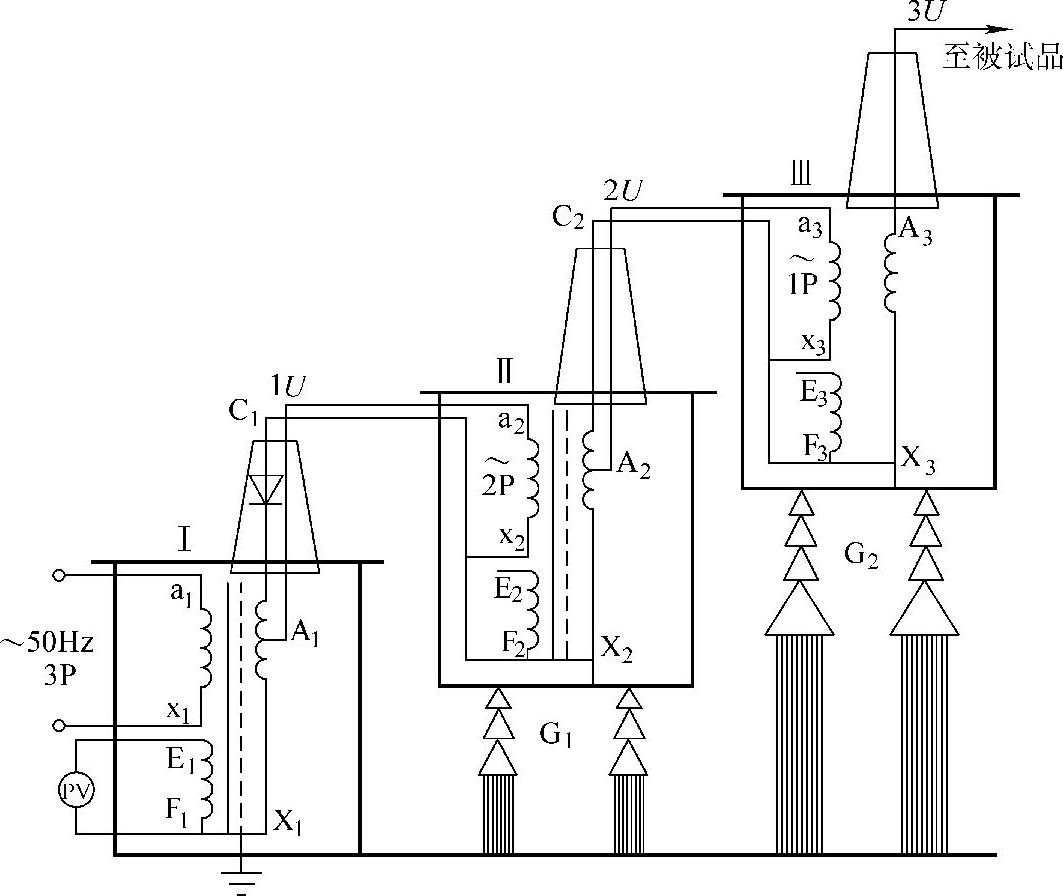

图5-4 三台试验变压器串级试验原理接线图
应指出，随着串级的级数增加，整套装置的短路阻抗会大大增加，一般两台变压器串级时，短路阻抗为单台的3.5～4倍；三台串级时，将达到单台的8～9倍。因此串级变压器一般不超过三台。
