【摘要】：如果供给整流设备的交流电压不是正弦波，则对测量结果是有影响的。图4-9b所示属于尖顶波，这种波形对测量结果的影响较大，因为它的合成波最大值要比基波最大值大。这种尖顶波形在实际的泄漏电流测量中是经常存在的，只不过是在“尖”的程度上有所差别罢了。必须指出，在泄漏电流测量中，调压器对波形的影响也是很大的。

在进行泄漏电流测量时，供给整流设备的交流高压应该是正弦波形。如果供给整流设备的交流电压不是正弦波，则对测量结果是有影响的。影响电压波形的主要是三次谐波，它对正弦波电压的影响如图4-9所示。

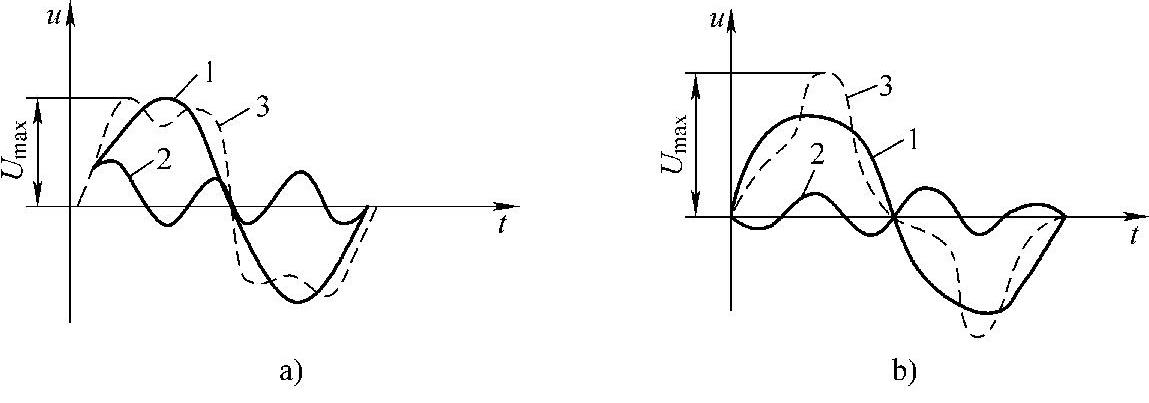

图4-9 三次谐波对正弦波电压的影响

a）平顶波 b）尖顶波 1—电源电压基波 2—三次谐波 3—合成波

图4-9a所示属于平顶波，它的合成波最大值比基波的最大值小。这种波形对泄漏电流测量所引起的后果只是使加于被试设备上的试验电压低了一些，整流后的直流电压达不到交流电压有效值的2倍。除此之外没有什么大的影响，并且这种波形在实际中是极少见到的，故可不予考虑。

图4-9b所示属于尖顶波，这种波形对测量结果的影响较大，因为它的合成波最大值要比基波最大值大。因此，当电源侧波形属于这种形状时，整流后加于被试设备上的直流电压要大于交流基波电压有效值的2倍。具体大多少要看波形畸变的程度，波形畸变越严重大得越多。这种尖顶波形在实际的泄漏电流测量中是经常存在的，只不过是在“尖”的程度上有所差别罢了。必须指出，在泄漏电流测量中，调压器对波形的影响也是很大的。实践证明，自耦变压器畸变小，损耗也小，故应尽量选用自耦变压器调压。另外，在选择电源时，最好用线电压而不用相电压，因相电压的波形易畸变。

这种尖顶波对泄漏电流测量的影响会造成直流电压比交流电压有效值的2倍大；如果直流电压仍采用在交流侧间接测量并乘以2的方法来换算的话，就要产生误差。当泄漏电流测量时所加的电压接近于整流设备的最大使用电压时，就有可能损坏整流设备。所以在试验电压接近于硅堆额定反峰电压时，要注意这一现象，并要从各个方面采取措施加以避免。通常采用以下方法克服非正弦波的影响：

1）使用畸变小的自耦变压器调压；

2）试验电源选用线电压；

3）在高压测直接测量直流高压。
