1.总体结构

该仪器从40kV～1000kV分为不同电压等级，成套直流高压发生器由高压箱、控制箱和自控微安表三部分组成。高压箱在使用时必须远离使用者本身，并且周围可传导设备必须满足该仪器输出电压安全距离，控制箱和高压箱之间通过一根输出电缆来连接，而控制箱的接地端子必须可靠牢固接地。测试完成必须经过专用的放电棒充分放电后，再进行高压测试线的拆换。

2.工作原理

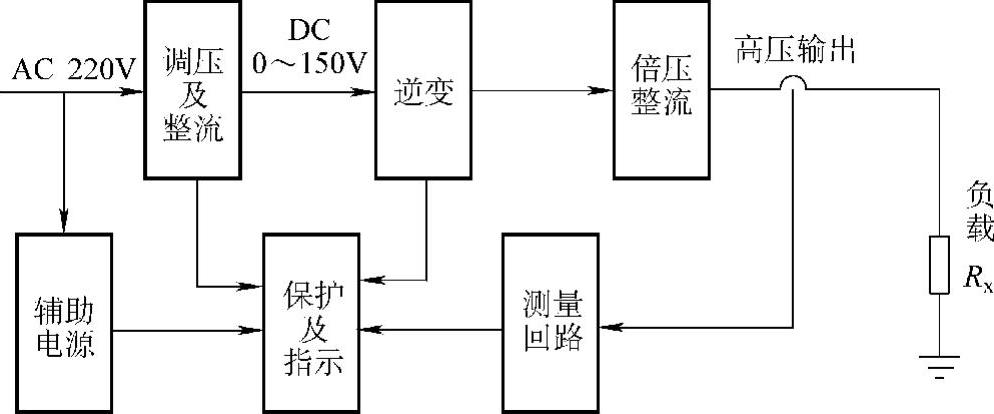

该仪器的工作原理如图4-6所示：交流220V通过电源开关和高压开关送至双向晶闸管（旋转面板上的电压调节电位器），来改变双向晶闸管的导通角，实现交流调压，交流电压通过低通滤波器，将其变为0～150V的直流电压，该电压加在高频推挽工作状态下的逆变器上，由逆变器完成高频逆变送至高压箱，通过倍压整流产生相应的负直流高压，测量回路通过高压分压器完成并产生高压测量和相应的保护和指示信号，保护及指示回路完成各种保护、反馈和指示，辅助电源主要来产生整机所需要的±12V工作电源和轴流风机的电源。

图4-6 ZGF直流高压发生器工作原理图

3.接线方法

首先按示意图4-7连接好该仪器和被试品，在高压箱的输出端串入自控微安表，用截面面积大于1mm²的导线从接地端连接好（长度以放电方便为宜）专用的放电棒，以备测试完毕放电之用。

图4-7 试验接线图(https://www.chuimin.cn)

4.操作步骤

在开机前首先检查“电压调节”旋钮（控制箱面板见图4-8）是否在零位，然后开启（按下）“电源开关”，此时工作灯亮，之后再开启“高压开关”，缓慢调节升压旋钮（一般在归零位置后右旋一圈左右即有电压输出），将输出电压升至所需值，升压过程中可监视电压表和电流表读数，根据情况可随时换挡，读取电压值和电流值，待试验结束后将“电压调节旋钮”归零，然后依次关掉“高压开关”和“电源开关”，充分放电后拆除高压引线进行下一次试验。

图4-8 控制箱正面图

1—电源开关 2—电压调节旋钮 3—过电压指示灯 4—过电流指示灯 5—击穿指示灯 6—工作指示灯 7—高压开关 8—电压指示换挡开关 9—电流指示换挡开关 10—电流表短路开关 11—接地端子 12—过电压预置调节 13—电流表 14—电压表

5.注意事项

①决不允许仪器开启“电源开关”后，在有声光报警的情况下，开启“高压开关”；②起动时，在“电压调节”旋钮归零后，先按“电源开关”，待仪器正常后再按“高压开关”；③“电压调节旋钮”右旋1～2圈，如果没有电压输出，只有电流指示而且上升很快，应立即停止升压，旋钮归零后断开电源，先放电然后查明原因。

6.过压预置

该项功能主要是为了防止操作失误和仪器失控、造成测试品电压过高而设置的一项保护功能。如果需要使用该保护时，应按下述方法来进行操作：首先按图4-7连接好系统，但必须是在空载的情况下（即不接被试品），按上面的“4.操作步骤”进行操作，当电压升至所需保护值时，用小螺钉旋具缓慢左旋过压预置电位器，使该机产生光电报警，然后关掉“高压开关”和“电源开关”，并将“电压调节旋钮”归零，之后再重新进行升压操作，确认是否在保护电压下动作（一般要高于被试品实际的试验电压，防止试品试验时，该保护动作而影响试品的正常试验），确认后，再将被试品接入，按上面的“4.操作步骤”对试品进行正常的耐压或泄漏试验。
