测量泄漏电流的原理和测量绝缘电阻的原理本质上是完全相同的，而且能检测缺陷的性质也大致相同。但由于泄漏电流测量中所用的电源一般均由高压整流设备供给，并用微安表能直接读取试品的泄漏电流，因此，它与绝缘电阻测量相比又有自己的特点：

1）试验电压高，并且可随意调节。测量泄漏电流时是对一定电压等级的被试设备施加相应的试验电压，这个试验电压比绝缘电阻表额定电压高得多，所以容易使绝缘本身的弱点暴露出来。因为绝缘中的某些缺陷或弱点，只有在较高电场强度下才能暴露出来。

2）泄漏电流可由微安表随时监视，灵敏度高，可以多次重复试验进行比较。

3）根据泄漏电流测量值可以换算出绝缘电阻值，而用绝缘电阻表测出的绝缘电阻值则不能换算出泄漏电流值。因为要换算首先要知道加到被试设备上的电压是多少，绝缘电阻表虽然在铭牌上刻有规定的电压值，但加到被试设备上的实际电压并非一定是此值，而与被试设备绝缘电阻的大小有关。由绝缘电阻表的负载特性曲线可知，当被试设备的绝缘电阻很低时，作用到被试设备上的电压也非常低，只有当绝缘电阻趋于无穷大时，作用在被试设备上的电压才接近于铭牌值。这是因为被试设备绝缘电阻过低时，绝缘电阻表内阻压降使“L”端子上的电压显著下降。

4）泄漏电流试验时可以作出泄漏电流与加压时间的关系曲线、泄漏电流与所加电压的关系曲线，通过这些曲线可以判断绝缘状况。

由上述可知，当直流电压加于被试设备时，其充电电流（几何电流和吸收电流）随时间的增长而逐渐衰减至零，而漏导电流则保持不变。故微安表在加压一定时间后其指示数值趋于恒定，此时读取的数值则等于或近似等于漏导电流，即泄漏电流。

对于良好的绝缘，泄漏电流与外加电压在一定范围内成线性关系。在《规程》规定的试验电压下，泄漏电流与所加电压的关系应基本为一直线（见图4-1中曲线1），随时间的延长而逐渐吸收趋于恒定；当绝缘有缺陷、局部或整体受潮时，在试验电压全压后的一段时间内泄漏电流有上升趋势，并且吸收很慢，达到的稳定值也较大（见图4-1中曲线2）；如果绝缘老化、局部缺陷或整体受潮严重，到一定的试验电压后，离子活动加剧此时电流的增加要比电压增长快得多，如果电压再增加，则电流将急剧增长，以至绝缘被破坏发生击穿（见图4-1中曲线3）。因此通过对泄漏电流与所加电压的关系曲线分析，可以判断电气设备的绝缘状态。

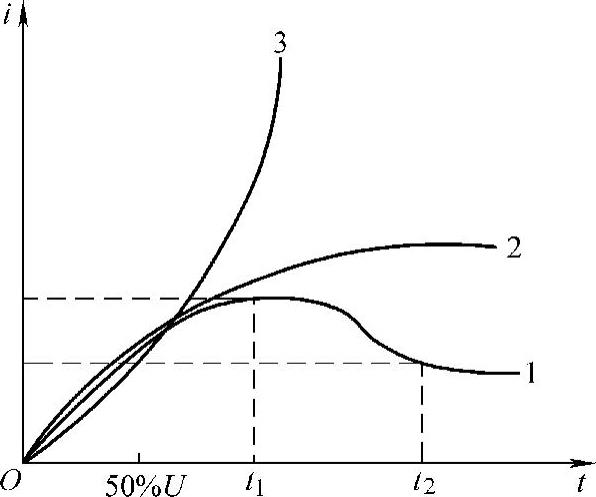

图4-1 泄漏电流与试验电压、加压时间关系曲线图

由于直流耐压试验设备体积小、重量轻、使用方便，又可以判断电气设备的绝缘状态，易于到现场对各种电气设备进行试验，所以直流泄漏电流试验及直流耐压试验，是电气设备预防性试验中的主要项目之一。
