手摇式绝缘电阻表的应用及注意事项
【摘要】：手摇式绝缘电阻表示意图如图3-7所示。一般绝缘电阻表的容量较小，测量大容量设备的绝缘电阻准确性都较低。应当指出的是，不同型号的绝缘电阻表，其负载特性不同，因此用不同型号的绝缘电阻表，测量结果有明显差异。实际测量当中，为便于纵向及横向比较，同类型设备尽量采用同一型号的绝缘电阻表测量。

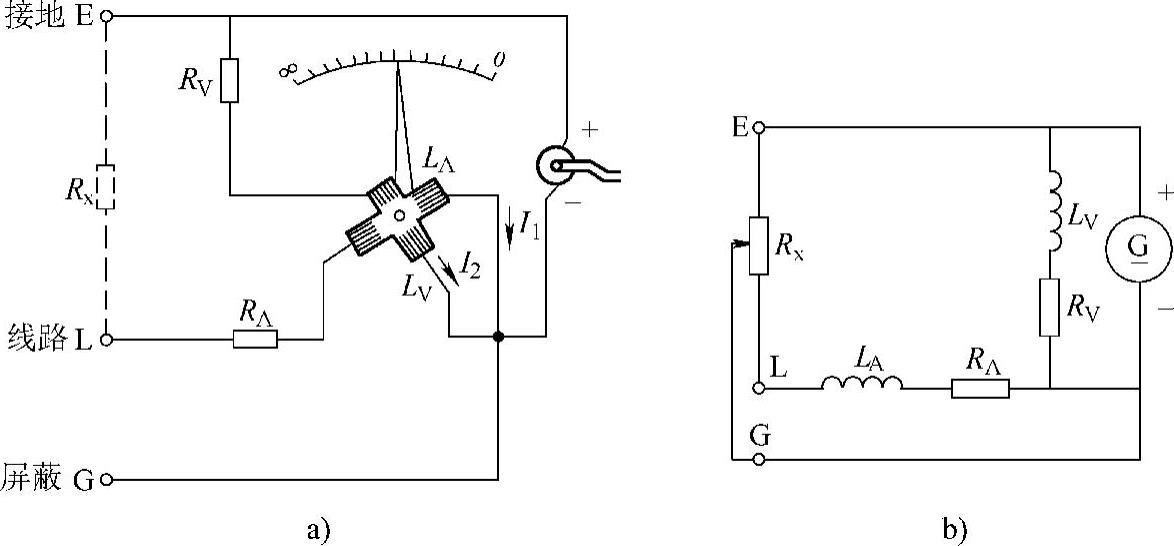

图3-7 手摇式绝缘电阻表示意图
当“线路”（即“L”）、“接地”（即“E”）端子间开路时，电流线圈LA中没有电流流过，只有电压线圈LV中有电流流过，于是指针按逆时针方向偏转到最大位置，指示为“∞”，这种情况相当于被测电阻Rx为无穷大。当“线路”、“接地”端子间短路时，两个并联支路内部都有电流流过，但这时流过电流线圈LA的电流最大，故指针按顺时针方向偏转到最大位置，并指示零值，即被测电阻Rx为零。
当“线路”、“接地”端子间接上被测电阻Rx并且Rx的数值在“0～∞”之间时，指针停留的位置由通过这两个线圈中的电流I1和I2的比值来决定。由于Rx是串联在LA支路中，故I1的大小随Rx的大小而变化，于是Rx的大小就决定了指针的偏转角位置。
生产厂家使用标准电阻来刻制表盘，再用绝缘电阻表去测量被测电阻，根据表盘指示的读数，就能知道被测电阻的大小。
为了保证测量的准确性，在“线路”端子的外圈设有一个铜质的圆环，通常称为屏蔽环。有的专门设置一个“屏蔽”端子，直接与发电机的负极连接，如图3-7a所示，以屏蔽表面漏电，使表面漏电不经过电流线圈而直接回到电源负极。
常用手摇式绝缘电阻表一般有三个接线端子，它们是：
“L”端子———线路端子，输出负极性直流高压，测量时接于被试品的高压导体上。
“E”端子———接地端子，输出正极性直流高压，测量时一般接于被试品外壳或接地。
“G”端子———屏蔽端子，输出负极性直流高压，测量时接于被试品的屏蔽环上，以消除表面或其他不需测量部分的泄漏电流的影响。
图3-8所示为现场常用的国产ZC—7型绝缘电阻表的等效电路图，电源为永磁式交流发电机，转子是永久磁铁。当驱动转子达额定转速时，发电机输出的额定交流电压经二极管全波整流使倍压电容器充电，成为测量用直流电源。
绝缘电阻表测得的绝缘电阻与其端电压有关系。绝缘电阻表所测得的绝缘电阻与端电压的关系曲线称为绝缘电阻表的负载特性，如图3-9所示。

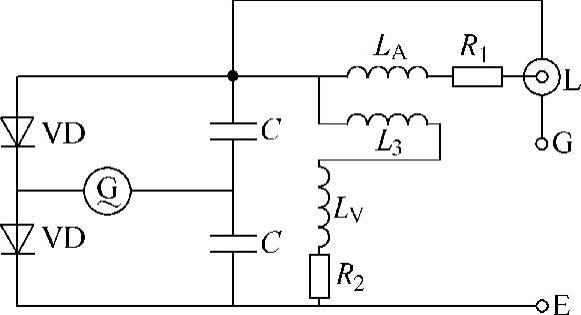

图3-8 ZC—7型绝缘电阻表等效电路图
C—被压电容器 R1—电流回路电阻 R2—电压回路电阻 LA—电流线圈 LV—电压线圈 L3—补偿线圈

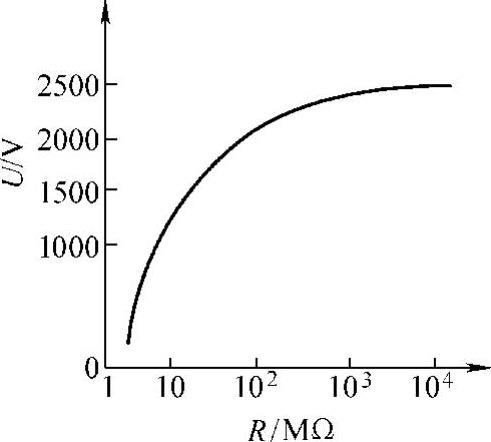

图3-9 绝缘电阻表的负载特性曲线图
当被试品绝缘电阻过低时，表内电压降将使其端电压显著下降。端电压剧烈下降时，测得的绝缘电阻值就不能反映绝缘的真实情况。一般绝缘电阻表的容量较小，测量大容量设备的绝缘电阻准确性都较低。
应当指出的是，不同型号的绝缘电阻表，其负载特性不同，因此用不同型号的绝缘电阻表，测量结果有明显差异。实际测量当中，为便于纵向及横向比较，同类型设备尽量采用同一型号的绝缘电阻表测量。
