铣刀前刀面磨损机理分析与优化

【摘要】:图6-27 铣刀前刀面的显微照片当铣削速度v=40m/min时,铣刀前刀面是月牙洼磨损形态,见图6-29a。总之,在低速铣削工件时,铣刀前刀面是月牙洼的磨损形态,以粘结磨损为主;随着铣削速度的提高,刀具前刀面的粘结磨损减轻,伴有磨粒磨损;当铣削速度的进一步提高时,刀具有微小的崩刃,磨粒磨损也在增大。

当铣削速度v=30m/min时,铣刀前刀面的磨损形态见图6-27。从图中可以看出,前刀面有月牙洼。A区材料的元素见图6-28a,Co、W等元素基本是YT5材料中的。B区材料的元素见图6-28b,可以看到Cr、Mn、Al、Fe、S、C、Si等工件中的元素和杂质。这表明切屑粘结在前刀面上,切屑流动带走刀具中的元素,造成刀具磨损。所以,以上述切削速度切削时,刀具的磨损以粘结磨损为主。


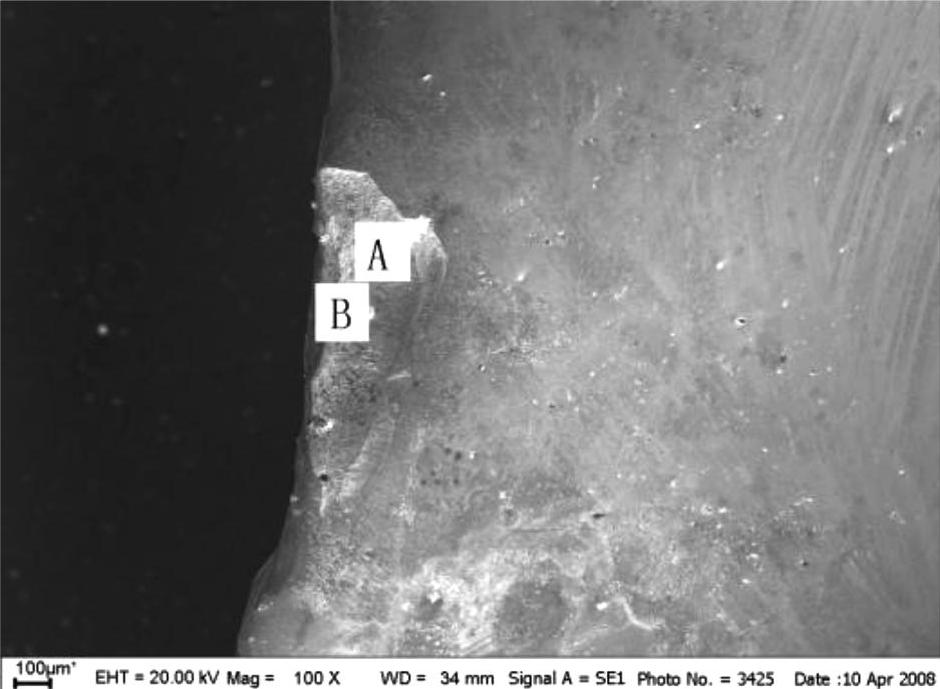

图6-27 铣刀前刀面的显微照片

当铣削速度v=40m/min时,铣刀前刀面是月牙洼磨损形态,见图6-29a。由图6-29b可以看出Co、W等刀具YT5材料中的元素,另外还有少许Cr、Mn、Fe、S、C、Si等工件中的元素和杂质。所以,以上述切削速度切削时,表明有少许的切屑粘附在前刀面上,粘结磨损是刀具磨损的主要原因。另外,前刀面有明显的沟槽,说明前刀面有磨粒磨损,这是由于工件材料中的沉淀相(NiAl)和其中硬度较高的TiN与前刀面摩擦而导致的。

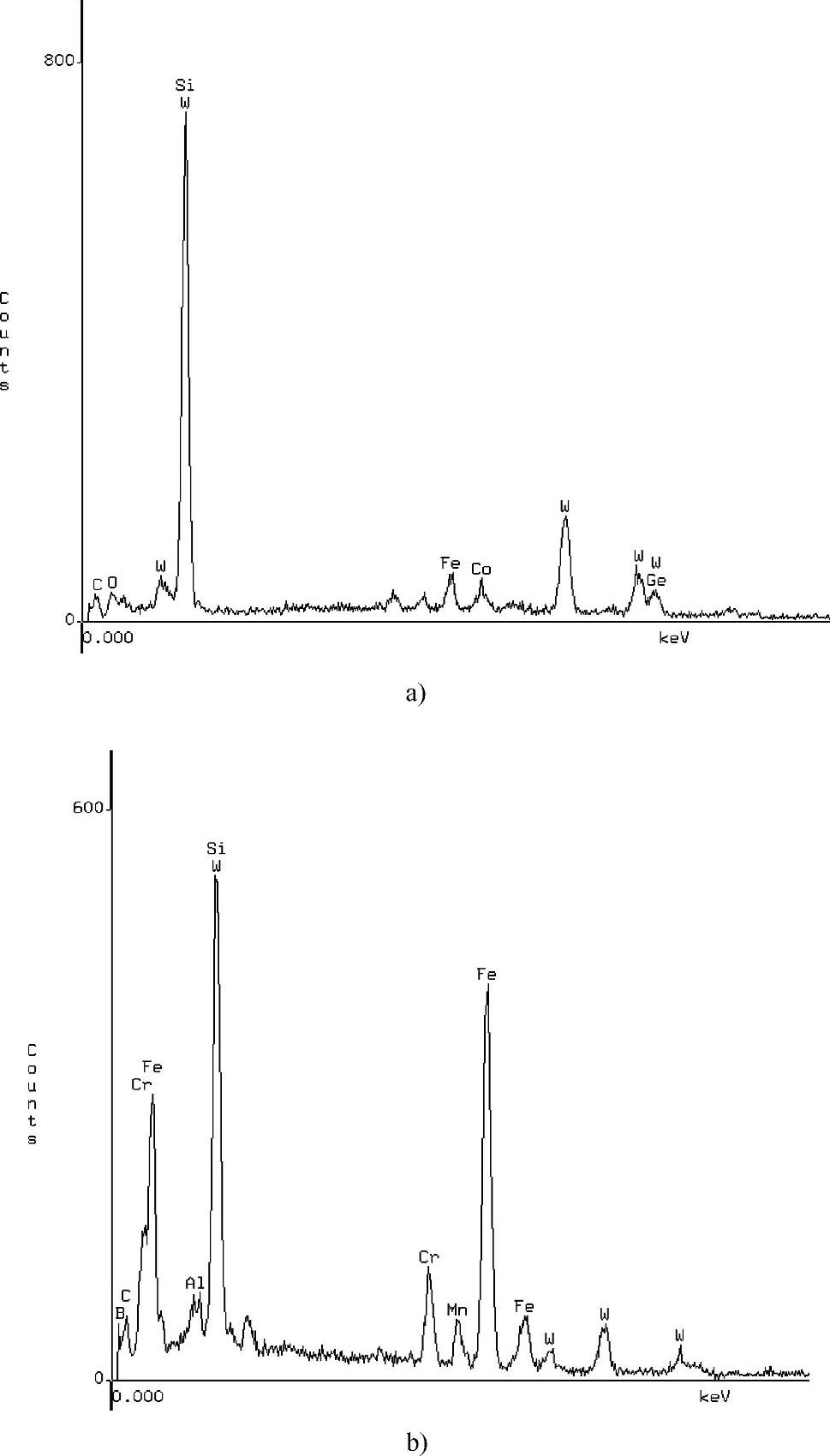

图6-28 能谱分析结果

a)A区能谱分析结果 b)B区能谱分析结果

当铣削速度提高到v=50m/min时,铣刀前刀面磨损形态见图6-30a,刀具的前刀面破损严重。这是由于随着切削速度的提高,切削温度也相应地提高至约320℃,工件材料的应变硬化和断续切削冲击力增大,造成刀具轻微崩刃;同时,由于工件材料粘结(见图6-30b),使刀具与材料的摩擦力增大。所以,此时刀具以破碎形式失效,伴有磨粒磨损。

总之,在低速铣削工件时,铣刀前刀面是月牙洼的磨损形态,以粘结磨损为主;随着铣削速度的提高,刀具前刀面的粘结磨损减轻,伴有磨粒磨损;当铣削速度的进一步提高时,刀具有微小的崩刃,磨粒磨损也在增大。

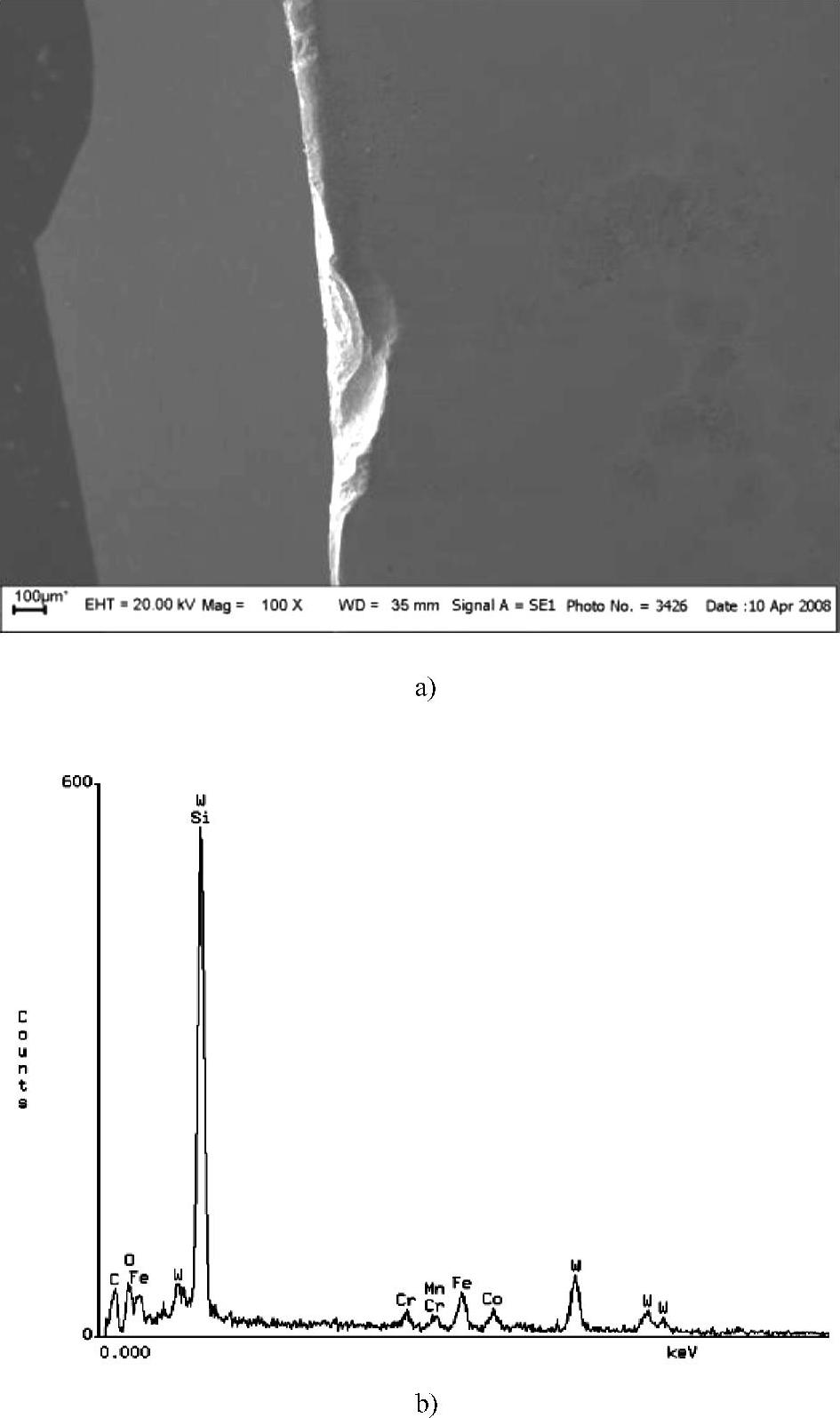

图6-29 铣刀前刀面的显微照片及A区能谱分析结果

a)铣刀前刀面的显微照片 b)能谱分析结果

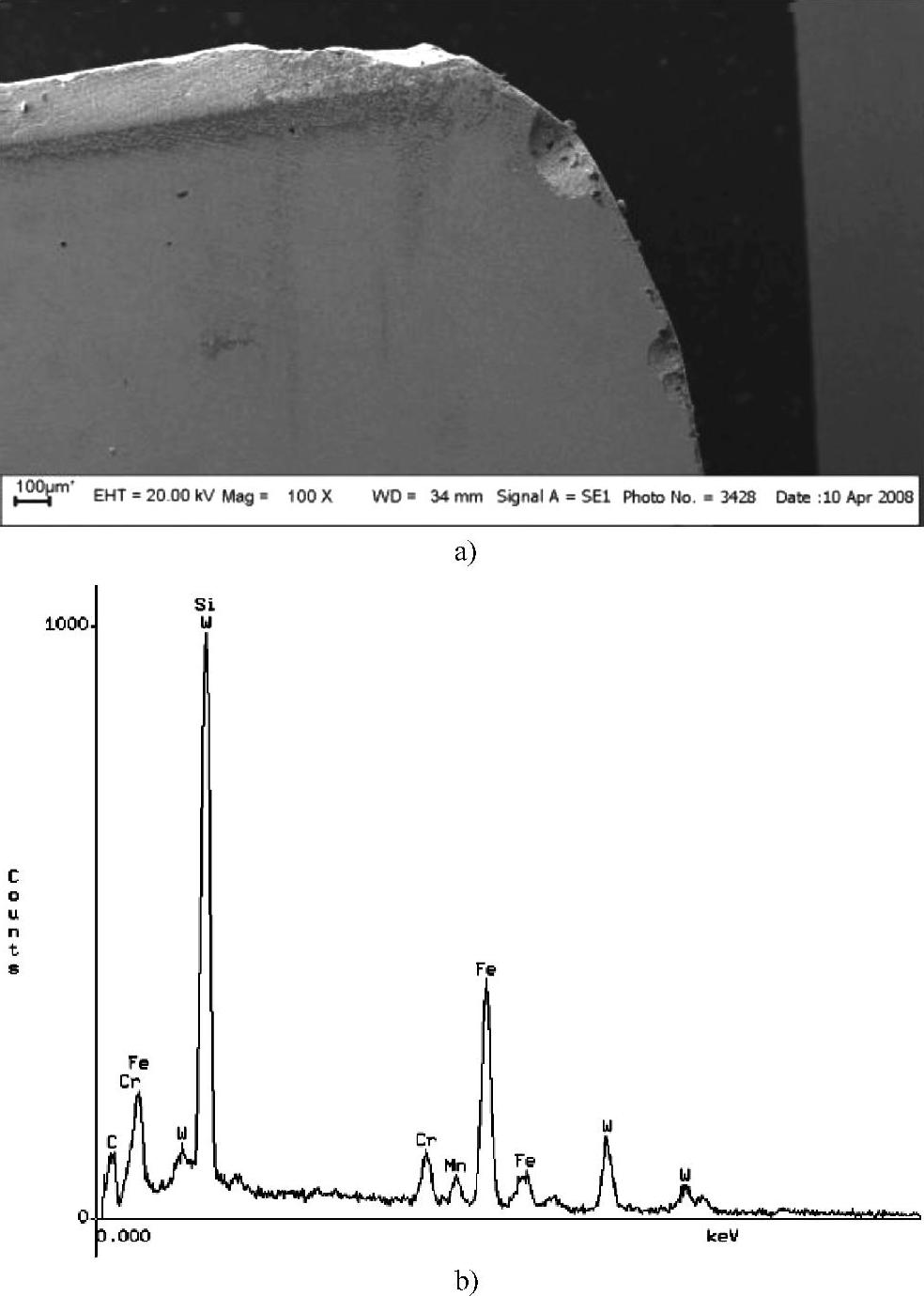

图6-30 铣刀前刀面的显微照片及A区能谱分析结果

a)铣刀前刀面的显微照片 b)能谱分析结果
