创建原始文件的步骤和方法

2023-06-27 理论教育版权反馈

【摘要】：选择下拉菜单命令，系统弹出“配合”对话框；选取图13.2.17所示的两个面为要配合的实体，创建元件装配第一约束，单击按钮，并在其后的文本框中输入数值3.00，选中复选框；单击列表框中的“同向对齐”按钮，单击“距离1”对话框中的按钮。图13.2.22 元件装配的第一约束图13.2.23 元件装配的第二约束图13.2.24 元件装配的第三约束Task4.保存零件模型选择下拉菜单命令，将模型命名为orign_asm即可保存零件模型。

Task1.新建一个装配文件，组装图13.2.14所示的主板模型

图13.2.12 光驱模型

图13.2.13 横断面草图

图13.2.14 主板模型组装

Step1.新建一个装配文件。选择下拉菜单命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“装配体”选项，单击按钮，进入装配环境。

Step2.创建主板支撑盖零件模型。进入装配环境后，系统会自动弹出“开始装配体”“打开”对话框，在“打开”对话框中选取mainboard，单击按钮；单击按钮，将零件固定在原点位置。

Task2.组装图13.2.15所示的电源零件模型

Step1.引入零件。选择下拉菜单命令（或在“装配体”工具栏中单击按钮），系统弹出“插入零部件”“打开”对话框；在系统弹出的“打开”对话框中选取power_supply，单击按钮；将零件放置到图13.2.16所示的位置。

图13.2.15 电源零件模型组装

图13.2.16 放置电源零件模型

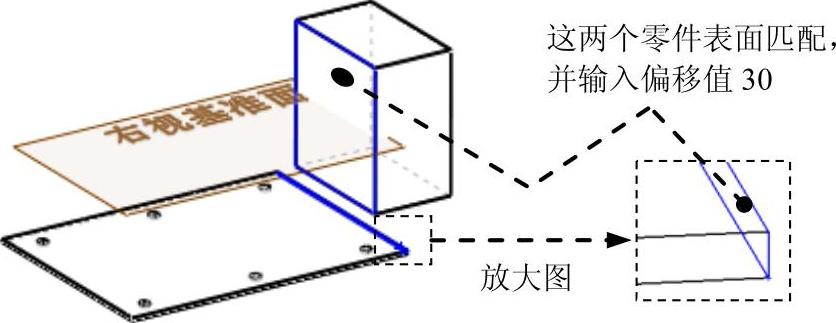

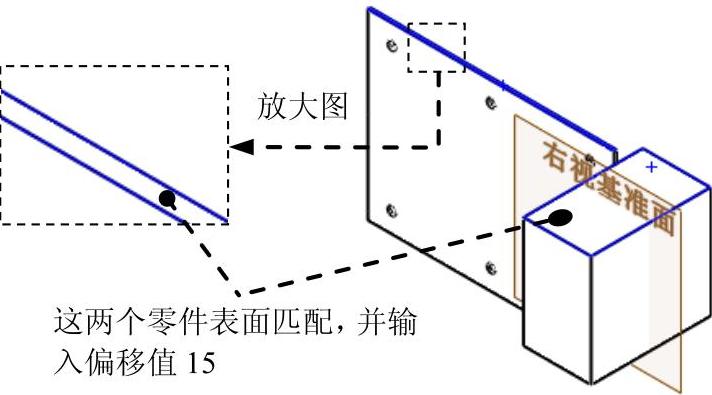

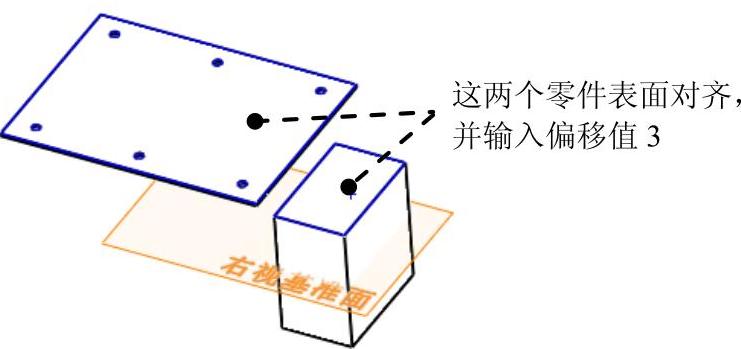

Step2.创建配合，使零件完全定位。选择下拉菜单命令（或在“装配体”工具栏中单击按钮），系统弹出“配合”对话框；选取图13.2.17所示的两个面为要配合的实体，创建元件装配第一约束，单击按钮，并在其后的文本框中输入数值3.00，选中复选框；单击列表框中的“同向对齐”按钮，单击“距离1”对话框中的按钮。按相同方法创建元件装配第二、第三约束，见图13.2.18和图13.2.19。

图13.2.17 元件装配第一约束

图13.2.18 元件装配第二约束

图13.2.19 元件装配第三约束

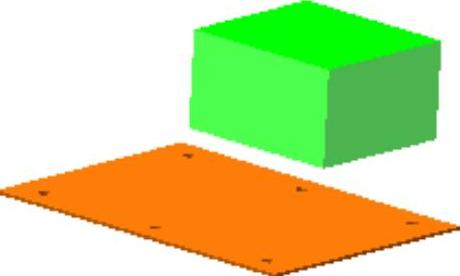

Task3.组装图13.2.20所示的光驱模型

Step1.引入零件。选择下拉菜单命令（或在“装配体”工具栏中单击按钮），系统弹出“插入零部件”“打开”对话框；在弹出的“打开”对话框中选取cd_driver，单击按钮；将零件放置到图13.2.21所示的位置。

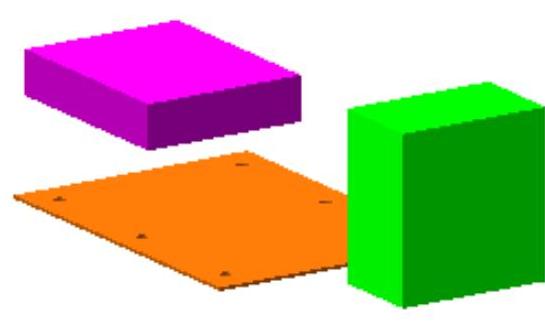

图13.2.20 光驱模型组装

图13.2.21 放置光驱模型

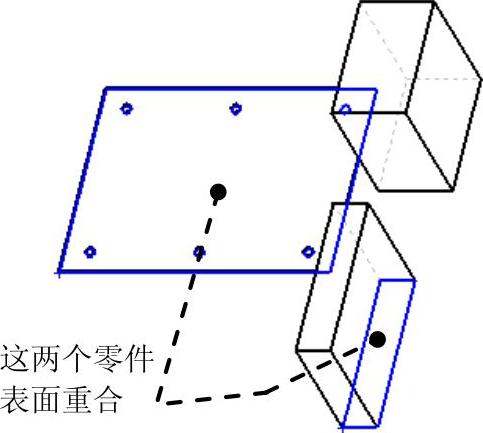

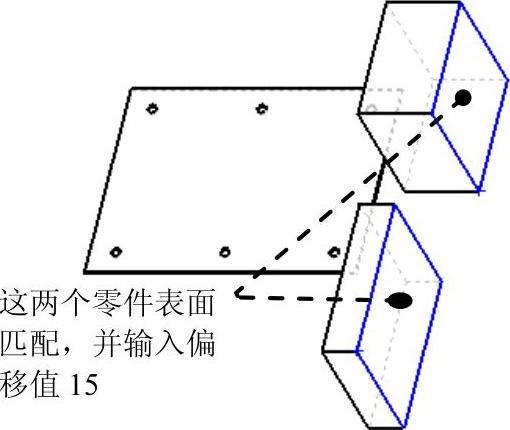

Step2.创建元件装配的三个约束，使零件完全定位。选择下拉菜单命令（或在“装配体”工具栏中单击按钮），系统弹出“配合”对话框；选取图13.2.22所示的两个面为要配合的实体，单击按钮，并在其后的文本框中输入数值10，取消选中复选框；单击列表框中的“反向对齐”按钮，单击“距离4”对话框中的按钮；选取图13.2.23所示的两个面为要配合的实体，单击按钮，并在其后的文本框中输入数值15.00，取消选中复选框；单击选项中的“同向对齐”按钮，单击“距离5”对话框中的按钮；单击“配合”对话框中的按钮，选取图13.2.24所示的两个模型表面作为重合面，单击“配合”对话框中的按钮。
