如何创建机箱内部组件

2023-06-27 理论教育 版权反馈
【摘要】：Task1.设置工作目录为便于用户管理机箱内部组件，建议用户首先创建一个文件夹，在工作过程中将本节创建的所有零件模型保存在此文件夹中。图13.2.4 孔1图13.2.5 尺寸约束1Step4.创建图13.2.6所示的零件特征——孔2。图13.2.8 镜像1Step6.创建图13.2.9所示的镜像2。Task4.创建图13.2.12所示的光驱模型Step1.新建模型文件。

Task1.设置工作目录

为便于用户管理机箱内部组件，建议用户首先创建一个文件夹，在工作过程中将本节创建的所有零件模型保存在此文件夹中。在本章中，用户创建的所有组件都在D：\ sw17.6\work\ch13\computer_case\orign中。

Task2.创建图13.2.2所示的主板模型

Step1.新建模型文件。选择下拉菜单978-7-111-60068-8-Chapter13-3.jpg978-7-111-60068-8-Chapter13-4.jpg978-7-111-60068-8-Chapter13-5.jpg命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“零件”模块，单击978-7-111-60068-8-Chapter13-6.jpg按钮，进入建模环境。

Step2.创建图13.2.3a所示的零件基础特征——凸台-拉伸。选择下拉菜单978-7-111-60068-8-Chapter13-7.jpg978-7-111-60068-8-Chapter13-8.jpg978-7-111-60068-8-Chapter13-9.jpg978-7-111-60068-8-Chapter13-10.jpg978-7-111-60068-8-Chapter13-11.jpg命令（或单击“特征（F）”工具栏中的978-7-111-60068-8-Chapter13-12.jpg按钮）；选取前视基准面作为草图平面，在草绘环境中绘制图13.2.3b所示的横断面草图，在草图工具栏单击978-7-111-60068-8-Chapter13-13.jpg命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；单击978-7-111-60068-8-Chapter13-14.jpg按钮，完成凸台-拉伸的创建（注：具体参数和操作参考随书光盘）。


图13.2.2 主板模型

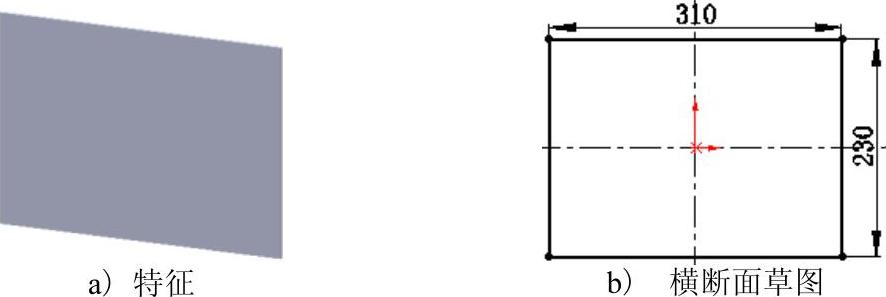

图13.2.3 凸台-拉伸特征及横断面草图

Step3.创建图13.2.4所示的零件特征——孔1。选择下拉菜单978-7-111-60068-8-Chapter13-17.jpg978-7-111-60068-8-Chapter13-18.jpg978-7-111-60068-8-Chapter13-19.jpg978-7-111-60068-8-Chapter13-20.jpg978-7-111-60068-8-Chapter13-21.jpg命令，系统弹出“孔”对话框；选取图13.2.4所示的模型表面为孔的放置面；在“孔”对话框978-7-111-60068-8-Chapter13-22.jpg区域的下拉列表中选择978-7-111-60068-8-Chapter13-23.jpg选项，在978-7-111-60068-8-Chapter13-24.jpg区域的978-7-111-60068-8-Chapter13-25.jpg文本框中输入数值10.00；单击“孔”对话框中的978-7-111-60068-8-Chapter13-26.jpg按钮，完成孔1的创建；在设计树中右击“孔1”，从系统弹出的快捷菜单中单击978-7-111-60068-8-Chapter13-27.jpg按钮，进入草绘环境，创建图13.2.5所示的尺寸，在草图工具栏中单击978-7-111-60068-8-Chapter13-28.jpg命令，退出草绘环境。

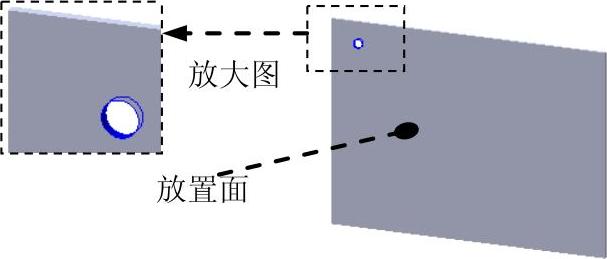

图13.2.4 孔1

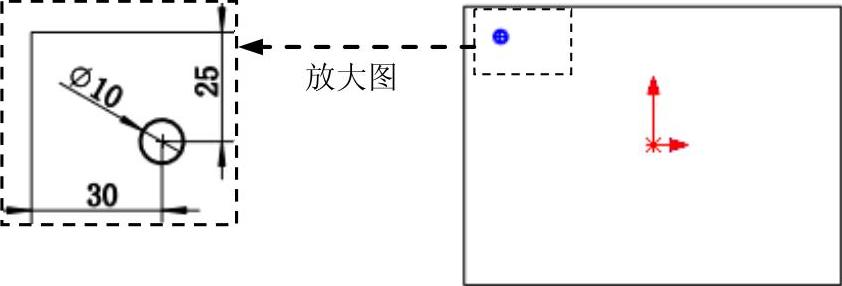

图13.2.5 尺寸约束1

Step4.创建图13.2.6所示的零件特征——孔2。选择下拉菜单978-7-111-60068-8-Chapter13-31.jpg978-7-111-60068-8-Chapter13-32.jpg978-7-111-60068-8-Chapter13-33.jpg978-7-111-60068-8-Chapter13-34.jpg978-7-111-60068-8-Chapter13-35.jpg命令，系统弹出“孔”对话框；选取图13.2.6所示的模型表面为孔的放置面；在“孔”对话框978-7-111-60068-8-Chapter13-36.jpg区域的下拉列表中选择978-7-111-60068-8-Chapter13-37.jpg选项，在978-7-111-60068-8-Chapter13-38.jpg区域的978-7-111-60068-8-Chapter13-39.jpg文本框中输入数值10.00；单击“孔”对话框中的978-7-111-60068-8-Chapter13-40.jpg按钮，完成孔2的创建；在设计树中右击978-7-111-60068-8-Chapter13-41.jpg，从系统弹出的快捷菜单中单击978-7-111-60068-8-Chapter13-42.jpg按钮，进入草绘环境，创建图13.2.7所示的尺寸，在草图工具栏单击978-7-111-60068-8-Chapter13-43.jpg命令，退出草绘环境。

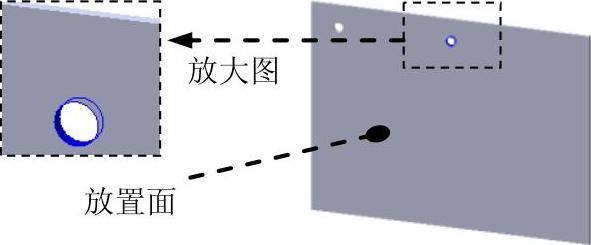

图13.2.6 孔2

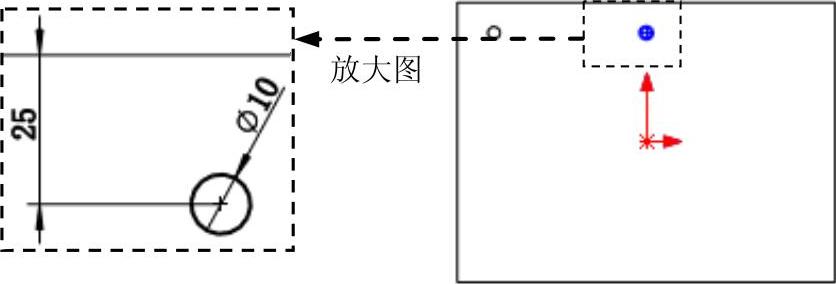

图13.2.7 尺寸约束2

Step5.创建图13.2.8所示的镜像1。选择下拉菜单978-7-111-60068-8-Chapter13-46.jpg978-7-111-60068-8-Chapter13-47.jpg978-7-111-60068-8-Chapter13-48.jpg978-7-111-60068-8-Chapter13-49.jpg978-7-111-60068-8-Chapter13-50.jpg命令；在设计树中选择右视基准面为镜像基准面；在设计树中选择孔1为镜像1的对象；单击对话框中的978-7-111-60068-8-Chapter13-51.jpg按钮，完成镜像1的创建。


图13.2.8 镜像1

Step6.创建图13.2.9所示的镜像2。选择下拉菜单978-7-111-60068-8-Chapter13-53.jpg978-7-111-60068-8-Chapter13-54.jpg978-7-111-60068-8-Chapter13-55.jpg978-7-111-60068-8-Chapter13-56.jpg978-7-111-60068-8-Chapter13-57.jpg命令。在设计树中选择上视基准面为镜像基准面，在设计树中选择孔1、孔2和镜像1为镜像2的对象，单击对话框中的978-7-111-60068-8-Chapter13-58.jpg按钮，完成镜像2的创建。

Step7.零件模型创建完毕。选择下拉菜单978-7-111-60068-8-Chapter13-59.jpg978-7-111-60068-8-Chapter13-60.jpg978-7-111-60068-8-Chapter13-61.jpg命令，将模型命名为mainboard，即可保存零件模型。


图13.2.9 镜像2

Task3.创建图13.2.10所示的电源模型

Step1.新建模型文件。选择下拉菜单978-7-111-60068-8-Chapter13-63.jpg978-7-111-60068-8-Chapter13-64.jpg978-7-111-60068-8-Chapter13-65.jpg命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“零件”模块，单击978-7-111-60068-8-Chapter13-66.jpg按钮，进入建模环境。

Step2.创建图13.2.10所示的零件特征——电源模型（凸台-拉伸）。选择下拉菜单978-7-111-60068-8-Chapter13-67.jpg978-7-111-60068-8-Chapter13-68.jpg978-7-111-60068-8-Chapter13-69.jpg978-7-111-60068-8-Chapter13-70.jpg978-7-111-60068-8-Chapter13-71.jpg命令（或单击“特征（F）”工具栏中的978-7-111-60068-8-Chapter13-72.jpg按钮）；选取前视基准面作为草图平面，在草绘环境中绘制图13.2.11所示的横断面草图，在草图工具栏单击978-7-111-60068-8-Chapter13-73.jpg命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；单击978-7-111-60068-8-Chapter13-74.jpg按钮，完成电源模型的创建（注：具体参数和操作参考随书光盘）。


图13.2.10 电源模型（凸台-拉伸）

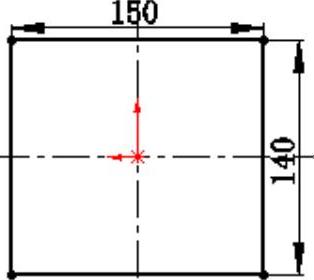

图13.2.11 横断面草图

Step3.零件模型创建完毕。选择下拉菜单978-7-111-60068-8-Chapter13-77.jpg978-7-111-60068-8-Chapter13-78.jpg978-7-111-60068-8-Chapter13-79.jpg命令，将模型命名为power_supply，即可保存零件模型。

Task4.创建图13.2.12所示的光驱模型

Step1.新建模型文件。选择下拉菜单978-7-111-60068-8-Chapter13-80.jpg978-7-111-60068-8-Chapter13-81.jpg978-7-111-60068-8-Chapter13-82.jpg命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“零件”模块，单击978-7-111-60068-8-Chapter13-83.jpg按钮，进入建模环境。

Step2.创建图13.2.12所示的零件特征——光驱模型凸台-拉伸。选择下拉菜单978-7-111-60068-8-Chapter13-84.jpg978-7-111-60068-8-Chapter13-85.jpg978-7-111-60068-8-Chapter13-86.jpg978-7-111-60068-8-Chapter13-87.jpg978-7-111-60068-8-Chapter13-88.jpg命令（或单击“特征（F）”工具栏中的978-7-111-60068-8-Chapter13-89.jpg按钮）；选取前视基准面作为草图平面，在草绘环境中绘制图13.2.13所示的横断面草图，在草图工具栏单击978-7-111-60068-8-Chapter13-90.jpg命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；单击978-7-111-60068-8-Chapter13-91.jpg按钮，完成光驱模型的创建。

Step3.零件模型创建完毕。选择下拉菜单978-7-111-60068-8-Chapter13-92.jpg978-7-111-60068-8-Chapter13-93.jpg978-7-111-60068-8-Chapter13-94.jpg命令，将模型命名为cd_driver，即可保存零件模型。
