钣金件2的钣金件模型及设计树如图11.3.1所示。

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

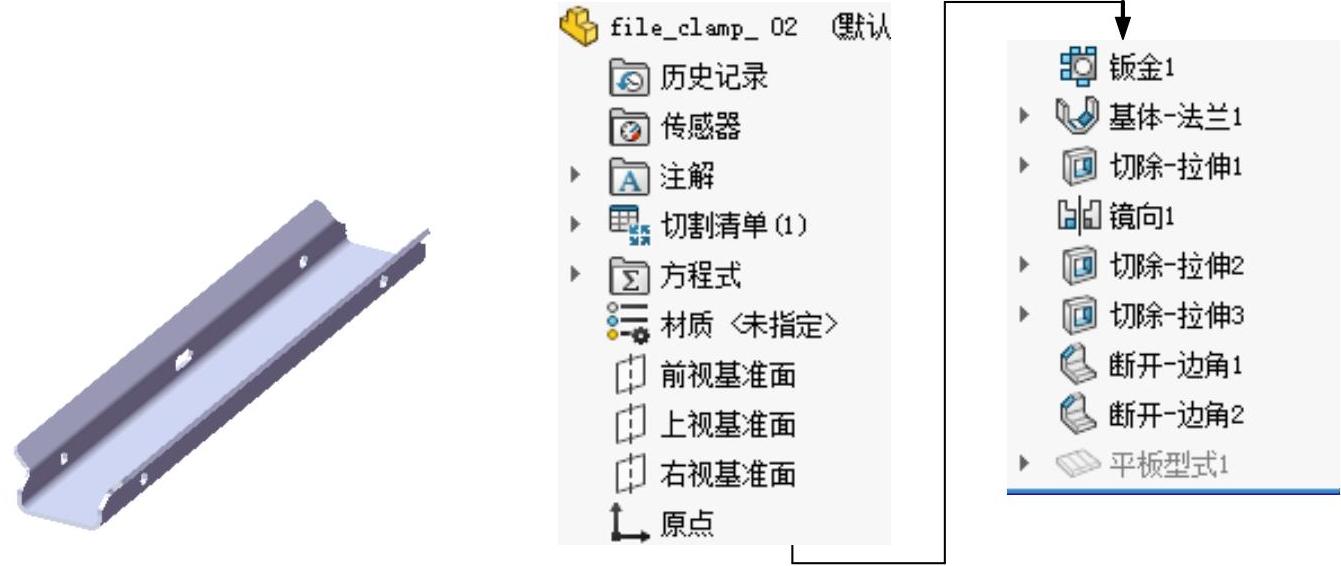

图11.3.1 钣金件模型及设计树

Step2.创建图11.3.2所示的钣金基础特征——基体-法兰。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）；选取前视基准面作为草图基准面，绘制图11.3.3所示的横断面草图；在区域的下拉列表中选择选项，在文本框中输入深度数值65.00；在区域的文本框中输入厚度值0.15，在文本框中输入折弯半径值1.00；单击按钮，完成基体-法兰的创建。

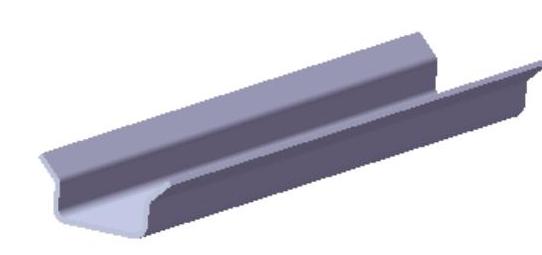

图11.3.2 基体-法兰

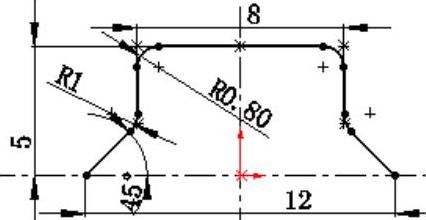

图11.3.3 横断面草图1

Step3.创建图11.3.4所示的切除-拉伸1。选择下拉菜单命令；选取右视基准面作为草图基准面，绘制图11.3.5所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框与复选框，其他采用系统默认设置值；单击按钮，完成切除-拉伸1的创建。

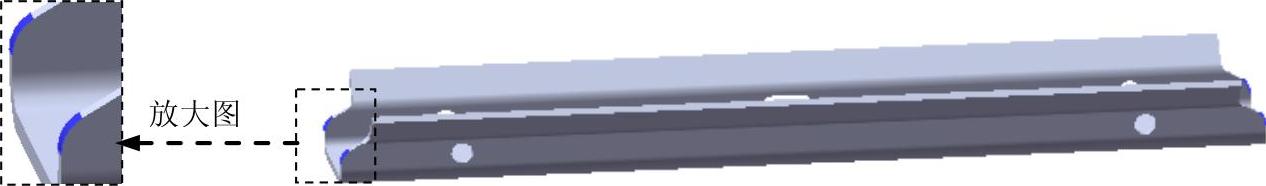

图11.3.4 切除-拉伸1

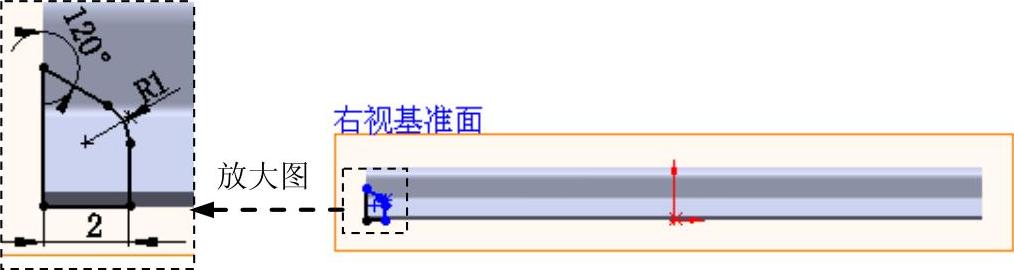

图11.3.5 横断面草图2

Step4.创建图11.3.6所示的镜像。选择下拉菜单命令；选取前视基准面作为镜像基准面；选择切除-拉伸1作为镜像的对象；单击按钮，完成镜像的创建。

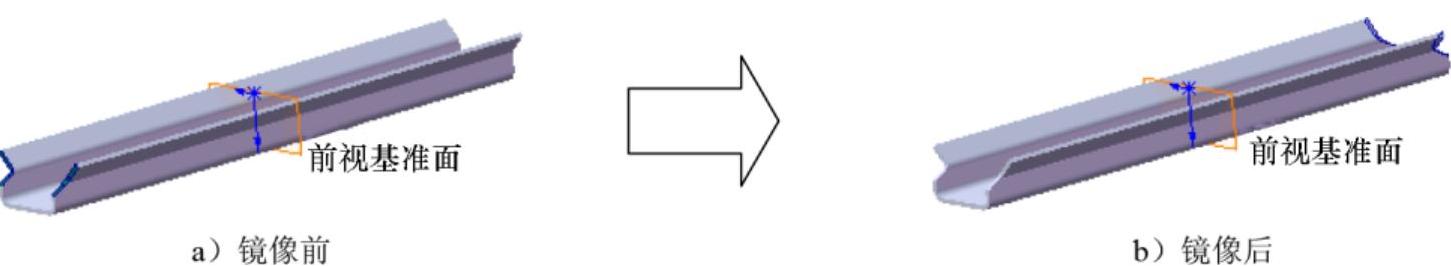

图11.3.6 镜像

Step5.创建图11.3.7所示的切除-拉伸2。选择下拉菜单命令；选取图11.3.7所示的模型表面作为草图基准面，绘制图11.3.8所示的横断面草图；在区域的下拉列表中选择选项，选中复选框；单击按钮，完成切除-拉伸2的创建。

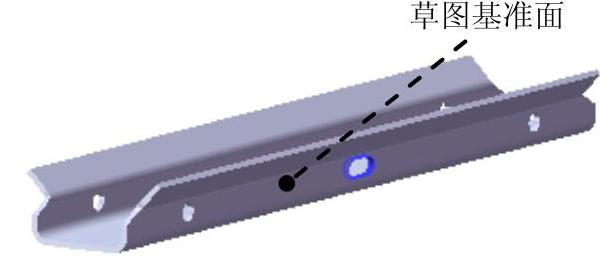

图11.3.7 切除-拉伸2

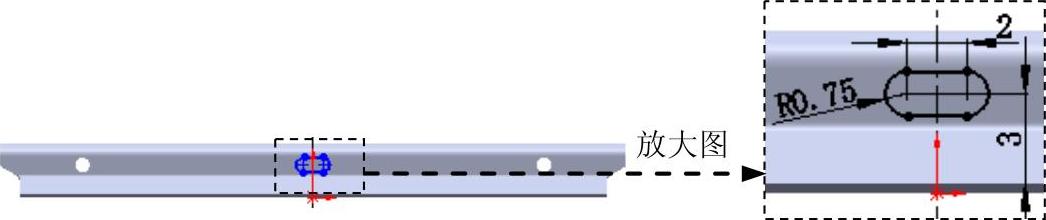

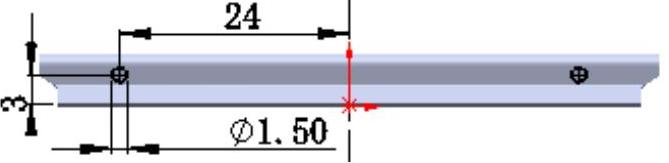

图11.3.8 横断面草图3

Step6.创建图11.3.9所示的切除-拉伸3。选择下拉菜单命令；选取图11.3.9所示的模型表面作为草图基准面，绘制图11.3.10所示的横断面草图；在区域的下拉列表中选择选项，选中复选框；单击按钮，完成切除-拉伸3的创建。

图11.3.9 切除-拉伸3

图11.3.10 横断面草图4

Step7.创建图11.3.11所示的钣金特征——断开-边角1。选择下拉菜单命令（或在工具栏中选择命令）；激活区域的文本框，选取图11.3.12所示的各边线为断开边角线，在列表框中单击“圆角”按钮，在文本框中输入折弯半径值1.00；单击按钮，完成断开-边角1的创建。

Step8.创建图11.3.13所示的钣金特征——断开-边角2。由于它的创建过程与断开-边角1类似，这里不再赘述，详细操作请参照随书光盘。

Step9.至此，钣金件2模型创建完毕。选择下拉菜单命令，将模型命名为file_clamp_02，即可保存钣金件模型。

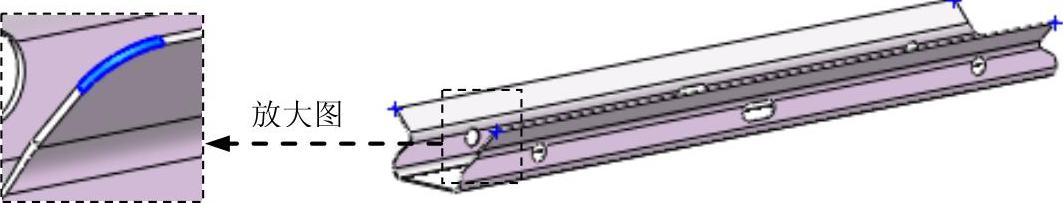

图11.3.11 断开-边角1

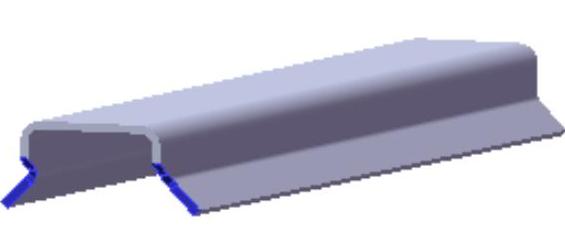

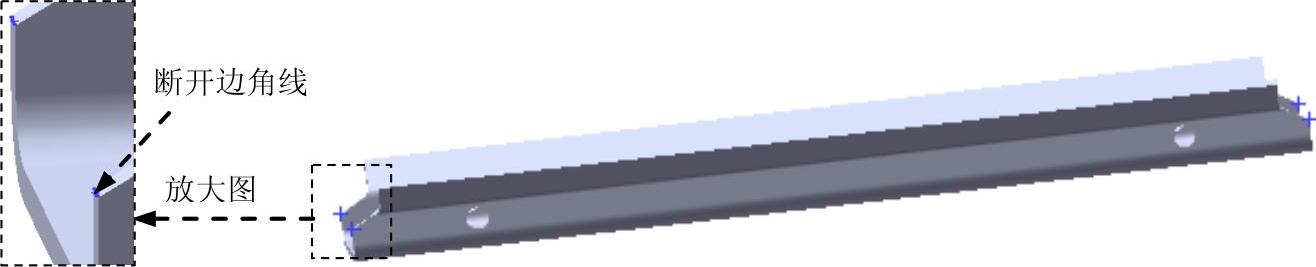

图11.3.12 断开边角线

图11.3.13 断开-边角2
