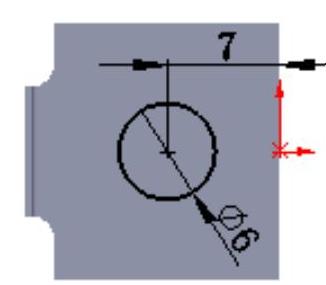

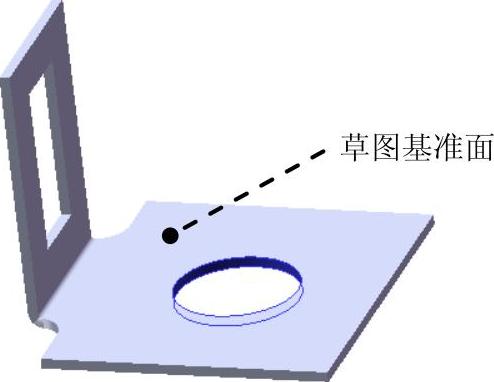

【摘要】：图10.7.1 钣金件模型及设计树Step2.创建图10.7.2所示的钣金基础特征——基体-法兰。图10.7.5 绘制的折弯线图10.7.6 切除-拉伸图10.7.7 横断面草图2Step5.至此，钣金件6模型创建完毕。选择下拉菜单命令，将模型命名为staple_06，即可保存钣金件模型。

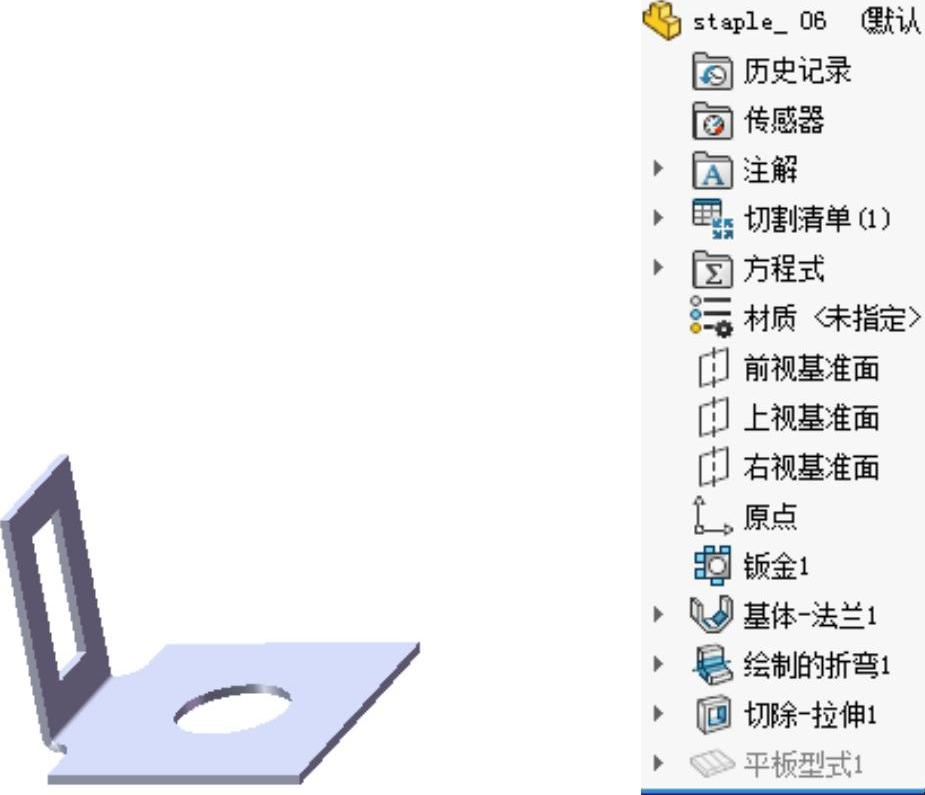

钣金件6的钣金件模型及设计树如图10.7.1所示。

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

图10.7.1 钣金件模型及设计树

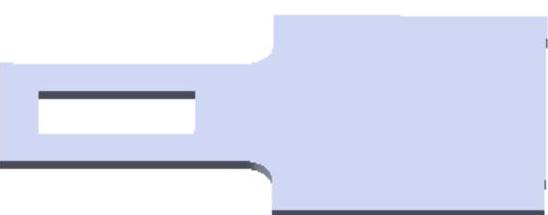

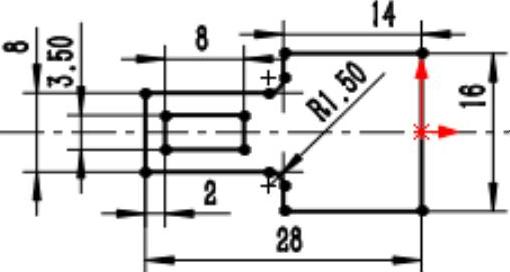

Step2.创建图10.7.2所示的钣金基础特征——基体-法兰。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮），选取前视基准面作为草图基准面；在草绘环境中绘制图10.7.3所示的横断面草图；选择下拉菜单命令，退出草绘环境，此时系统弹出“基体法兰”对话框；在区域的文本框中输入厚度值0.50；单击按钮，完成基体-法兰的创建。

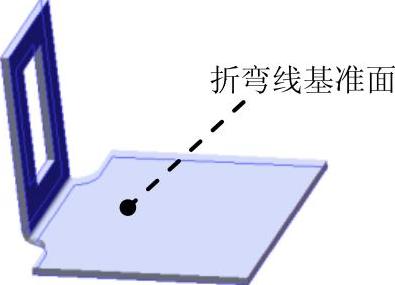

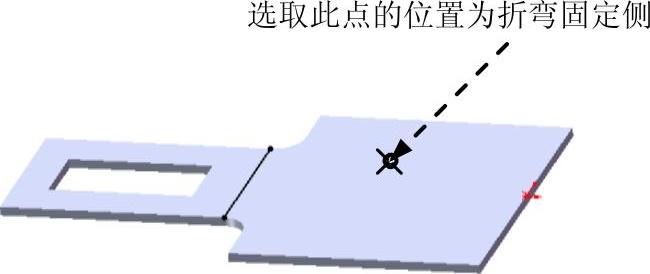

Step3.创建图10.7.4所示的钣金特征——绘制的折弯。选择下拉菜单命令（或单击“钣金”工具栏上的“绘制的折弯”按钮）；选取图10.7.4所示的模型表面作为草图基准面，在草绘环境中绘制图10.7.5所示的折弯线，选择下拉菜单命令，退出草绘环境，此时系统弹出“绘制的折弯”对话框；在图10.7.5所示的位置处单击，确定折弯固定侧；在区域的文本框中输入折弯角度值90.0，在区域中单击“折弯中心线”按钮；单击按钮，完成折弯的创建。
