钣金件4的钣金件模型及设计树如图10.5.1所示。

图10.5.1 钣金件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图10.5.2所示的钣金基础特征——基体-法兰。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）；选取前视基准面作为草图基准面；在草绘环境中绘制图10.5.3所示的横断面草图；在区域的文本框中输入厚度值0.50；单击按钮，完成基体-法兰的创建。

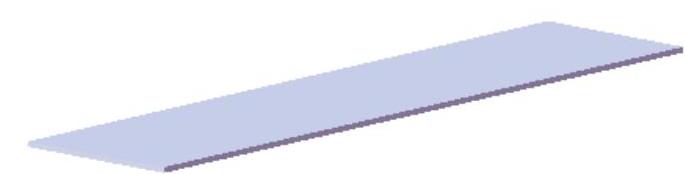

图10.5.2 基体-法兰

图10.5.3 横断面草图1

Step3.创建图10.5.4所示的钣金特征——边线-法兰1。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）；选取图10.5.5所示的模型边线为生成的边线-法兰的边线；在区域的文本框中输入角度值90.0，在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度数值4.00，在区域中单击“材料在内”按钮；单击按钮，完成边线-法兰1的初步创建；在设计树的上右击，在弹出的快捷菜单中单击“编辑草图”按钮，系统进入草绘环境，绘制图10.5.6所示的边线-法兰1的草图；退出草绘环境，此时系统完成边线-法兰1的创建。

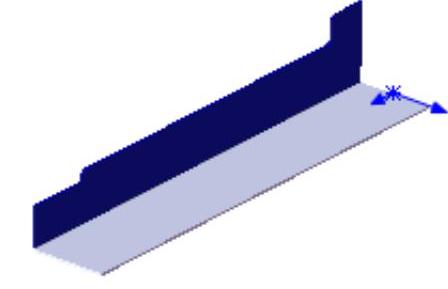

图10.5.4 边线-法兰1

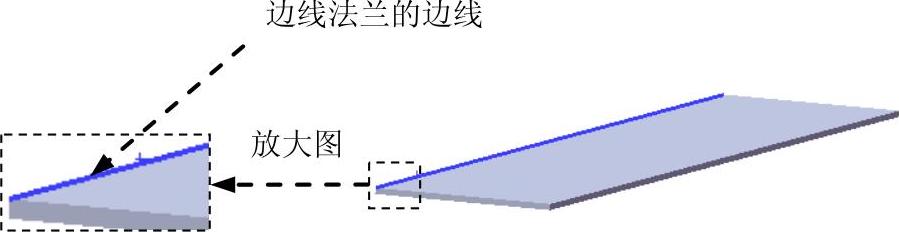

图10.5.5 边线-法兰1的边线

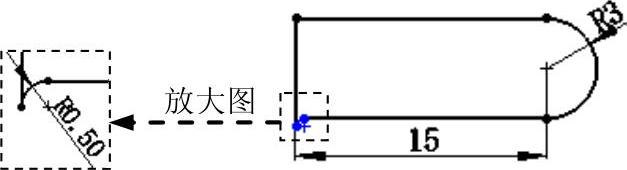

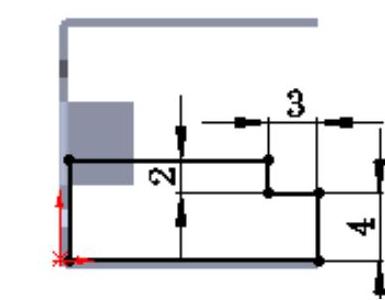

图10.5.6 边线-法兰1的草图

Step4.创建图10.5.7所示的钣金特征——薄片。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）；选取图10.5.7所示的表面作为草图基准面；在草绘环境中绘制图10.5.8所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统自动生成薄片。

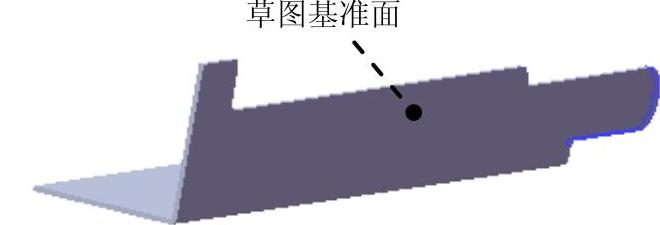

图10.5.7 薄片

图10.5.8 横断面草图2

Step5.创建图10.5.9所示的镜像1。选择下拉菜单命令；选取上视基准面作为镜像基准面；选择边线-法兰1和薄片作为镜像1的对象；单击按钮，完成镜像1的创建。

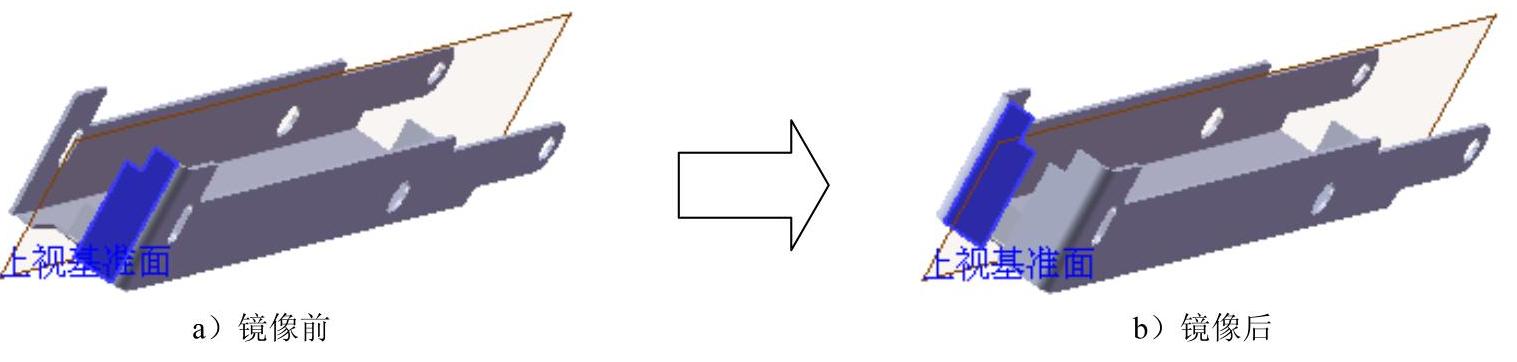

图10.5.9 镜像1

Step6.创建图10.5.10所示的切除-拉伸1。选择下拉菜单命令；选取图10.5.10所示的表面作为草图基准面，在草绘环境中绘制图10.5.11所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框；单击按钮，完成切除-拉伸1的创建。

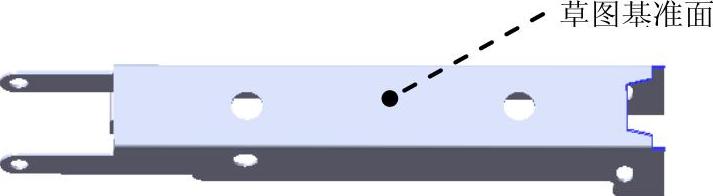

图10.5.10 切除-拉伸1

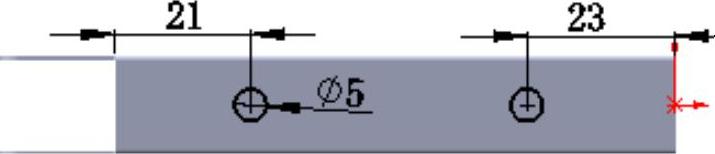

图10.5.11 横断面草图3

Step7.创建图10.5.12所示的切除-拉伸2。选择下拉菜单命令；选取图10.5.12所示的表面作为草图基准面；在草绘环境中绘制图10.5.13所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框与复选框，其他选择默认设置值；单击按钮，完成切除-拉伸2的创建。

图10.5.12 切除-拉伸2

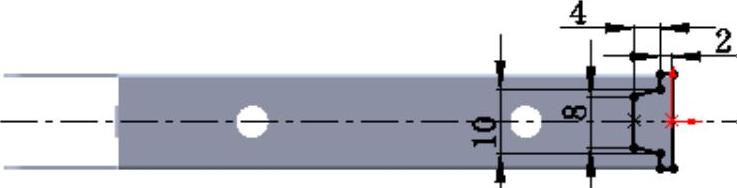

图10.5.13 横断面草图4

Step8.创建图10.5.14所示的切除-拉伸3。选择下拉菜单命令；选取图10.5.14所示的表面作为草图基准面；在草绘环境中绘制图10.5.15所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框；单击按钮，完成切除-拉伸3的创建。

Step9.创建图10.5.16所示的钣金特征——边线-法兰2。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）；选取图10.5.17所示的模型边线为生成的边线-法兰的边线；在区域的文本框中输入角度值90.0，在区域的下拉列表中选择选项，在文本框中输入深度数值4.00，在区域中单击“折弯在外”按钮；单击按钮，完成边线-法兰2的初步创建；在设计树的上右击，在弹出的快捷菜单中单击“编辑草图”按钮，系统进入草绘环境，绘制图10.5.18所示的草图；退出草绘环境，此时系统完成边线-法兰2的创建。

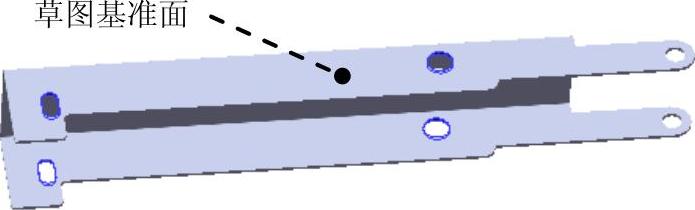

图10.5.14 切除-拉伸3

图10.5.15 横断面草图5

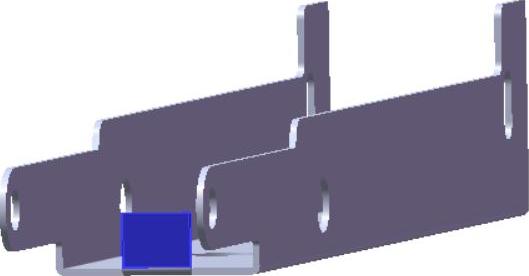

图10.5.16 边线-法兰2

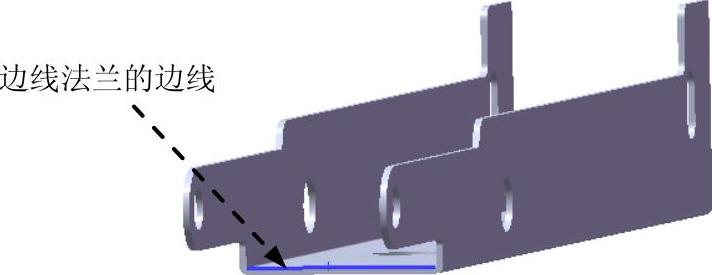

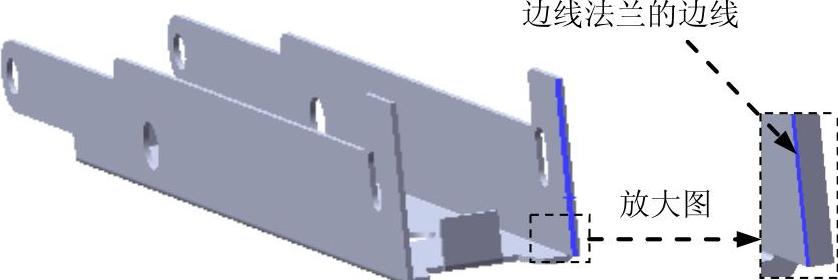

图10.5.17 边线-法兰2的边线

图10.5.18 边线-法兰2的草图

Step10.创建图10.5.19所示的切除-拉伸4。选择下拉菜单命令；选取图10.5.19所示的表面作为草图基准面；在草绘环境中绘制图10.5.20所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，在文本框中输入深度数值0.60，选中复选框；单击按钮，完成切除-拉伸4的创建。

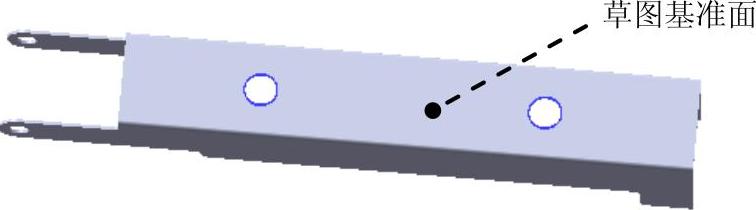

图10.5.19 切除-拉伸4

图10.5.20 横断面草图6

Step11.创建图10.5.21所示的钣金特征——边线-法兰3。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）；选取图10.5.22所示的模型边线为生成的边线-法兰的边线；在区域的文本框中输入角度值90.0，在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度数值1.00，在区域中单击“折弯在外”按钮；单击按钮，完成边线-法兰3的初步创建；在设计树的上右击，在弹出的快捷菜单中单击“编辑草图”按钮，系统进入草绘环境，绘制图10.5.23所示的草图；退出草绘环境，此时系统完成边线-法兰3的创建。

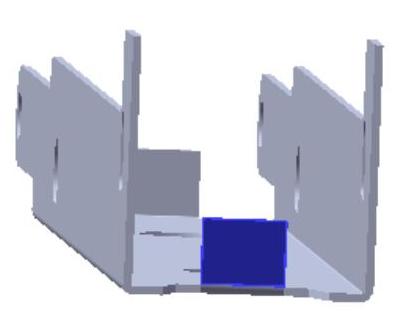

图10.5.21 边线-法兰3

图10.5.22 边线-法兰3的边线

图10.5.23 边线-法兰3的草图

Step12.创建图10.5.24所示的钣金特征——边线-法兰4。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）；选取图10.5.25所示的模型边线为生成的边线-法兰的边线；在区域的文本框中输入角度值90.0，在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度数值4.00，在区域中单击“材料在内”按钮，单击按钮，完成边线-法兰4的初步创建；在设计树的上右击，在弹出的快捷菜单中单击“编辑草图”按钮，系统进入草绘环境，绘制图10.5.26所示的草图；退出草绘环境，此时系统完成边线-法兰4的创建。
