钣金件3的钣金件模型及设计树如图10.4.1所示。

图10.4.1 钣金件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图10.4.2所示的零件基础特征——凸台-拉伸。选择下拉菜单命令（或单击“特征（F）”工具栏中的按钮）；选取前视基准面作为草图基准面；在草绘环境中绘制图10.4.3所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统弹出“凸台-拉伸”对话框；采用系统默认的深度方向，在“凸台-拉伸”对话框区域的下拉列表中选择选项，在文本框中输入深度数值19.00；单击按钮，完成凸台-拉伸的创建。

图10.4.2 凸台-拉伸

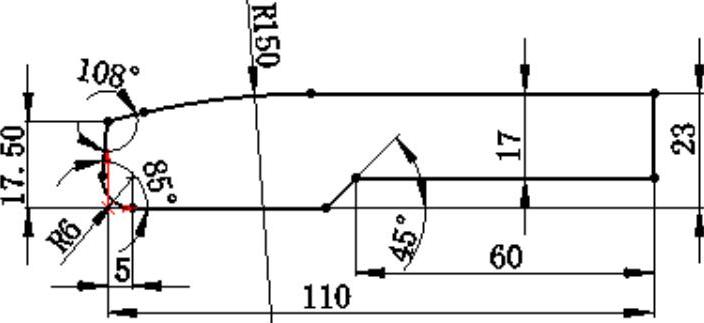

图10.4.3 横断面草图1

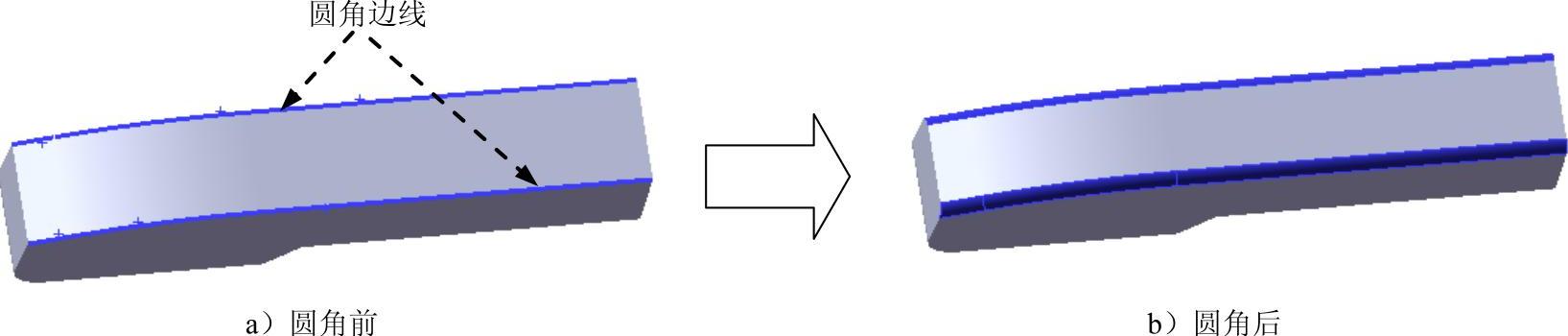

Step3.创建图10.4.4所示的圆角1。选择下拉菜单命令；选取图10.4.4a所示的边线为要圆角的对象，在区域的文本框中输入圆角半径值2.00，选取复选框。

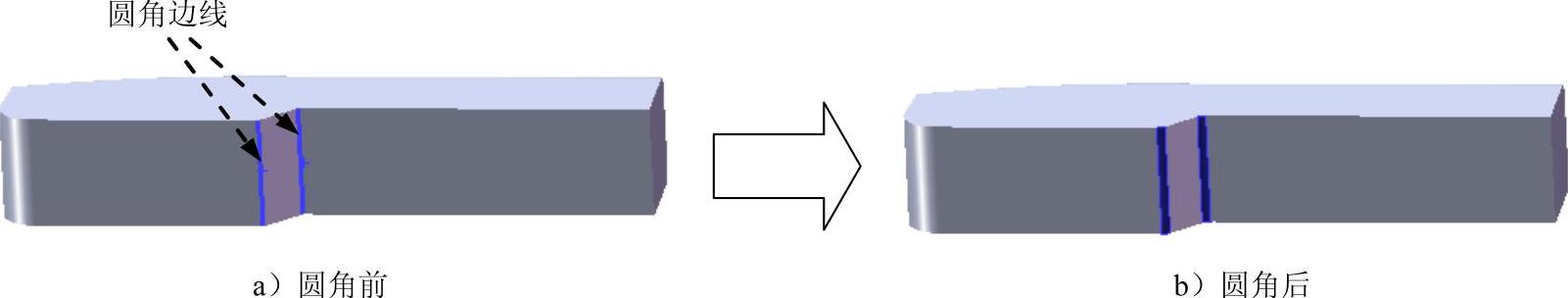

Step4.创建图10.4.5所示的圆角2。选择下拉菜单命令（或单击按钮），系统弹出“圆角”对话框；采用系统默认的圆角类型；选取图10.4.5a所示的边线为要圆角的对象；在区域的文本框中输入圆角半径值2.00，选取复选框；单击按钮，完成圆角2的创建。

图10.4.4 圆角1

图10.4.5 圆角2

Step5.创建图10.4.6所示的零件特征——抽壳。选择下拉菜单命令；选取图10.4.7所示的模型表面为要移除的面，在区域的文本框中输入厚度数值0.50；单击按钮，完成抽壳的创建。

图10.4.6 抽壳

图10.4.7 定义移除面

Step6.将零件转换为钣金零件（图10.4.8）。选择下拉菜单命令（或单击“钣金”工具栏上的“折弯”按钮）；选取图10.4.8所示的表面为“固定的面”，在区域的文本框中输入折弯半径值0.10；在区域的文本框中选择选项，把文本框的因子系数值改为0.4；在区域的文本框中选择选项，在文本框中输入比例系数值0.5；单击按钮，完成“零件转换为钣金零件”的转换。
