钣金件1的模型及设计树如图9.2.1所示。
图9.2.1 钣金件1的模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图9.2.2所示的钣金基础特征——基体-法兰。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）；选取前视基准面作为草图基准面，在草绘环境中绘制图9.2.3所示的横断面草图；在
区域的文本框
中输入厚度值0.50，在
区域的下拉列表中选择
选项，把文本框
的因子系数值改为0.4，在
区域的下拉列表中选择
选项，选中
复选框，在
文本框中输入比例系数值0.5；单击
按钮，完成基体-法兰的创建。
图9.2.2 基体-法兰

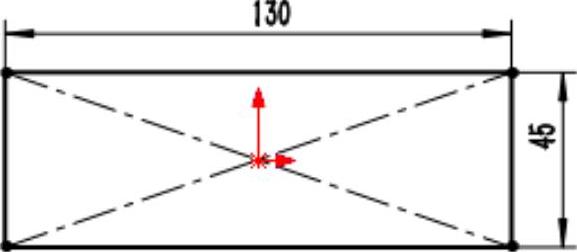

图9.2.3 横断面草图1
Step3.创建图9.2.4所示的钣金特征——边线-法兰。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）；选取图9.2.5所示的模型边线为生成的边线法兰的边线；在
区域的
文本框中输入角度值90.0，在“边线法兰”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值25.00。在此区域中单击“外部虚拟交点”按钮
，在
区域中单击“材料在内”按钮
；单击
按钮，完成边线-法兰的创建。
图9.2.4 边线-法兰
图9.2.5 边线法兰的边线
Step4.创建图9.2.6所示的切除-拉伸1。选择下拉菜单
命令；选取图9.2.7所示的表面作为草图基准面，在草绘环境中绘制图9.2.8所示的横断面草图；在“切除-拉伸”对话框
区域的
下拉列表中选择
选项。选中
复选框，其他选择默认设置值；单击
按钮，完成切除-拉伸1的创建。
Step5.创建图9.2.9所示的钣金特征——绘制的折弯1。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）；选取图9.2.10所示的模型表面作为折弯线基准面，在草绘环境中绘制图9.2.11所示的折弯线，选择下拉菜单
命令，退出草绘环境，此时系统弹出“绘制的折弯”对话框；在图9.2.12所示的位置处单击，确定折弯固定侧；在
区域的
文本框中输入折弯角度值45.0，在
区域中单击“折弯在外”按钮
；单击
按钮，完成绘制的折弯1的创建。
说明：在
区域中单击
按钮可以改变折弯方向。

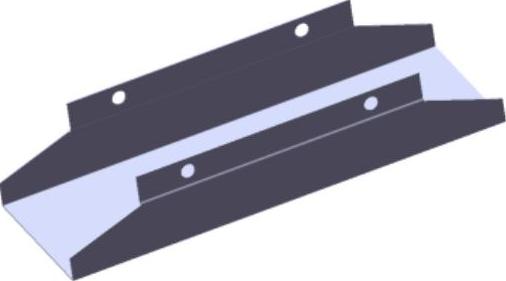

图9.2.6 切除-拉伸1

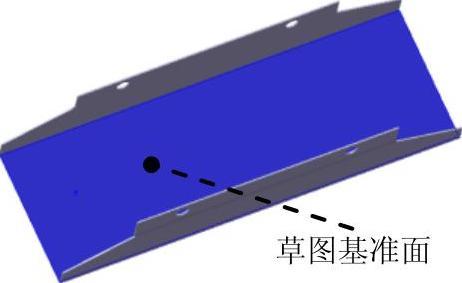

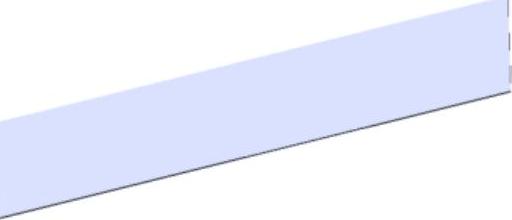

图9.2.7 草图基准面1

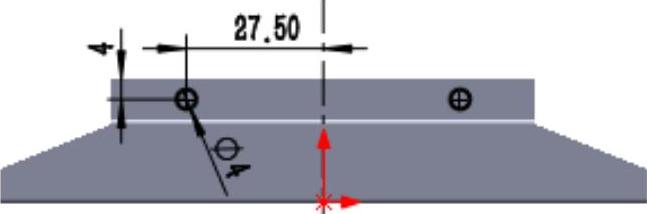

图9.2.8 横断面草图2

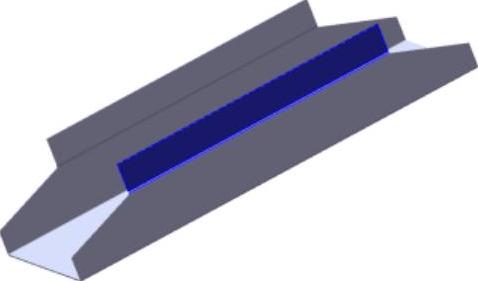

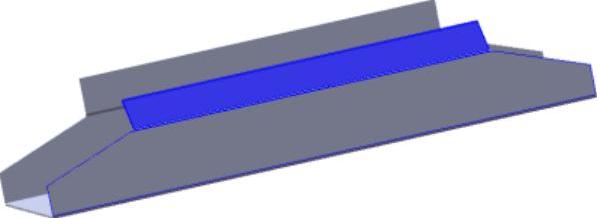

图9.2.9 绘制的折弯1

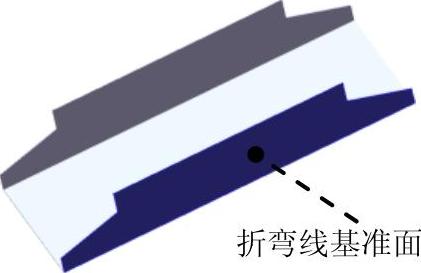

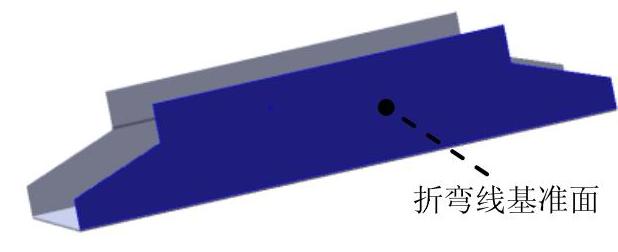

图9.2.10 折弯线基准面1

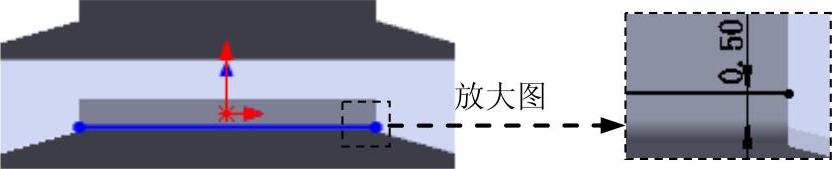

图9.2.11 绘制的折弯线1

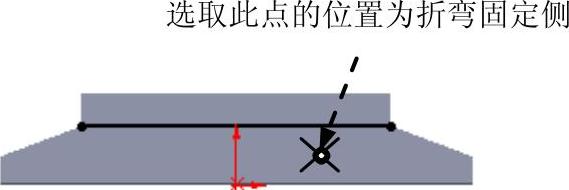

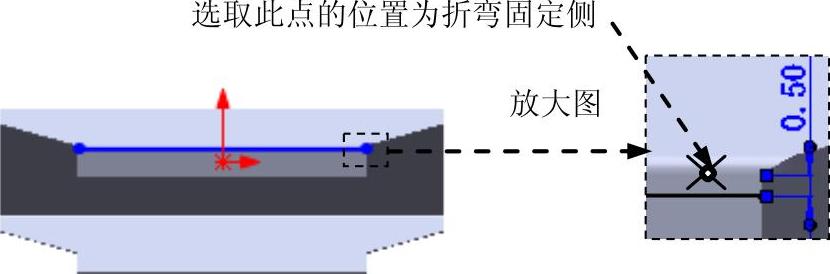

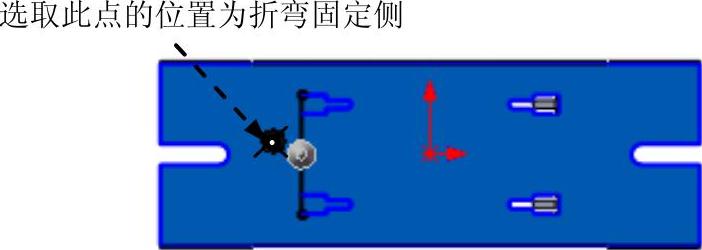

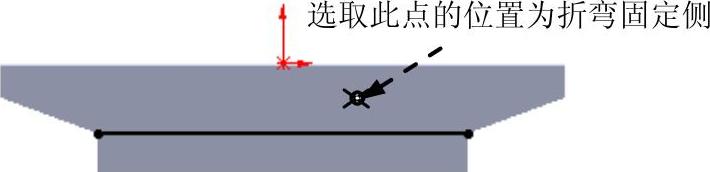

图9.2.12 折弯固定侧的位置1
Step6.创建图9.2.13所示的钣金特征——绘制的折弯2。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）；选取图9.2.14所示的模型表面作为折弯线基准面，在草绘环境中绘制图9.2.15所示的折弯线，选择下拉菜单
命令，退出草绘环境，此时系统弹出“绘制的折弯”对话框；在图9.2.16所示的位置处单击，确定折弯固定侧；在
区域的
文本框中输入折弯角度值45.0，在
区域中单击“材料在内”按钮
；单击
按钮，完成绘制的折弯2的创建。
图9.2.13 绘制的折弯2
图9.2.14 折弯线基准面2
Step7.创建图9.2.17所示的钣金特征——绘制的折弯3。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）；选取图9.2.18所示的模型表面作为折弯线基准面，在草绘环境中绘制图9.2.19所示的折弯线，选择下拉菜单
命令，退出草绘环境，此时系统弹出“绘制的折弯”对话框；在图9.2.20所示的位置处单击，确定折弯固定侧；在
区域的
文本框中输入折弯角度值45.0，在
区域中单击“材料在外”按钮
；单击
按钮，完成绘制的折弯3的创建。
图9.2.15 绘制的折弯线2
图9.2.16 折弯固定侧的位置2
图9.2.17 绘制的折弯3
图9.2.18 折弯线基准面3
图9.2.19 绘制的折弯线3
图9.2.20 折弯固定侧的位置3
Step8.创建图9.2.21所示的钣金特征——绘制的折弯4。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）；选取图9.2.22所示的模型表面作为折弯线基准面，在草绘环境中绘制图9.2.23所示的折弯线，选择下拉菜单
命令，退出草绘环境，此时系统弹出“绘制的折弯”对话框；在图9.2.24所示的位置处单击，确定折弯固定侧；在
区域的
文本框中输入折弯角度值45.0，在
区域中单击“材料在外”按钮
；单击
按钮，完成绘制的折弯4的创建。
图9.2.21 绘制的折弯4
图9.2.22 折弯线基准面4
Step9.创建图9.2.25所示的切除-拉伸2。选择下拉菜单
命令；选取图9.2.26所示的表面作为草图基准面，在草绘环境中绘制图9.2.27所示的横断面草图；在“切除-拉伸”对话框
区域的
下拉列表中选择
选项。选中
复选框，其他选择默认设置值；单击
按钮，完成切除-拉伸2的创建。
Step10.创建图9.2.28所示的切除-拉伸3。选择下拉菜单
命令；选取图9.2.29所示的表面作为草图基准面，在草绘环境中绘制图9.2.30所示的横断面草图；在“切除-拉伸”对话框
区域中选中
复选框与
复选框，其他选择默认设置值；单击
按钮，完成切除-拉伸3的创建。
图9.2.23 绘制的折弯线4
图9.2.24 折弯固定侧的位置4

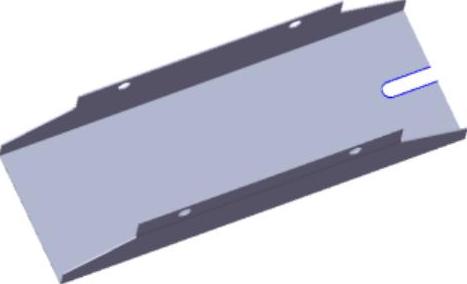

图9.2.25 切除-拉伸2
图9.2.26 草图基准面2

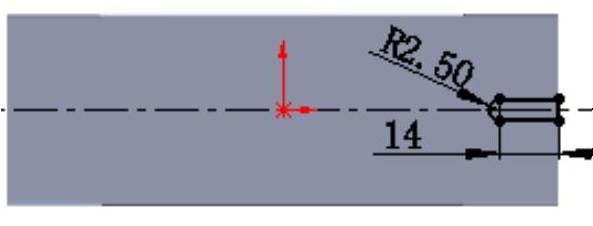

图9.2.27 横断面草图3
图9.2.28 切除-拉伸3
图9.2.29 草图基准面3

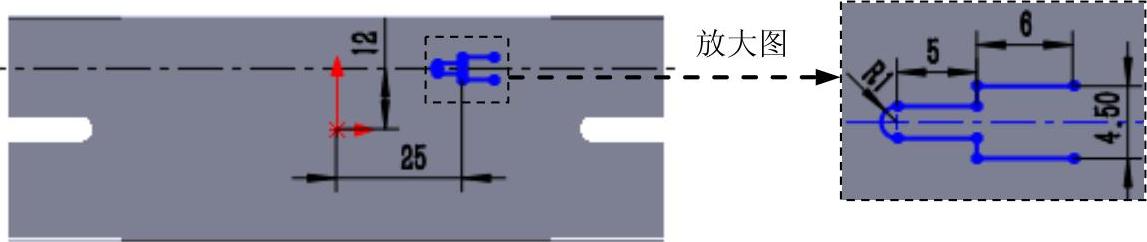

图9.2.30 横断面草图4
Step11.创建图9.2.31所示的镜像1。选择下拉菜单
命令；选取右视基准面作为镜像基准面；选择切除-拉伸3作为镜像1的对象；单击
按钮，完成镜像1的创建。
Step12.创建图9.2.32所示的切除-拉伸-薄壁。选择下拉菜单
命令；选取图9.2.33所示的表面为草图基准面，在草绘环境中绘制图9.2.34所示的横断面草图；在“切除-拉伸”对话框
区域中撤销
复选框的选中，在
区域的
下拉列表中选择
选项，在
文本框中输入厚度值0.10；单击
按钮，完成切除-拉伸-薄壁的创建。

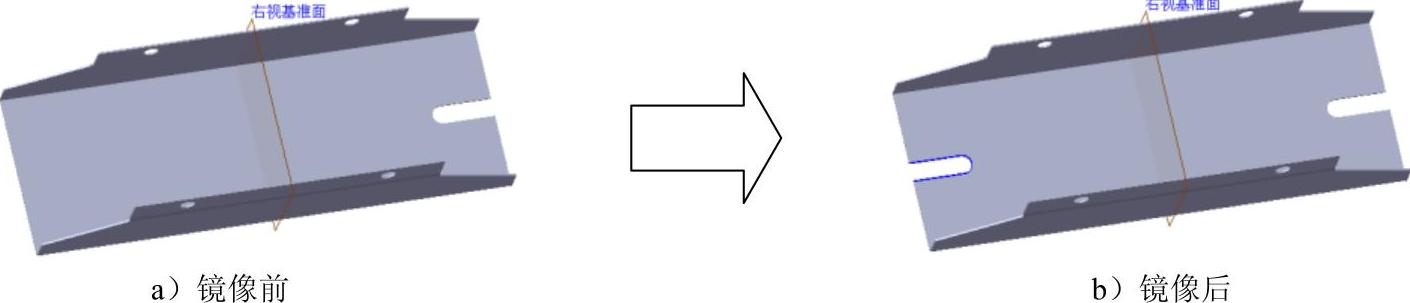

图9.2.31 镜像1

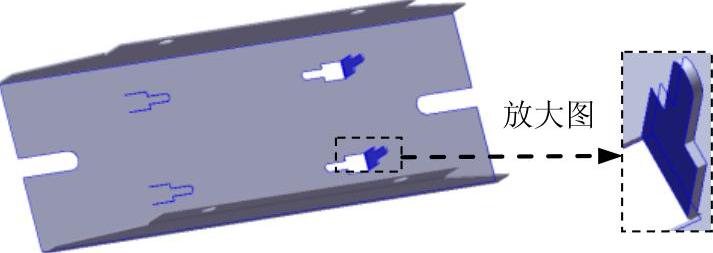

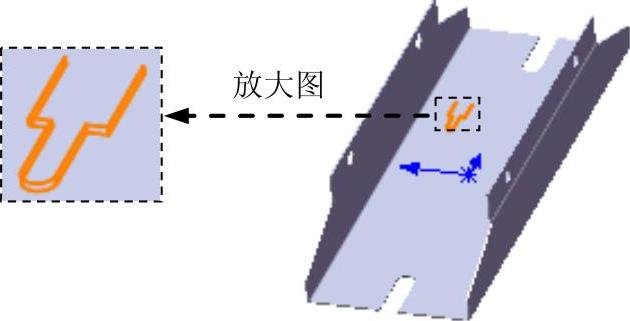

图9.2.32 切除-拉伸-薄壁

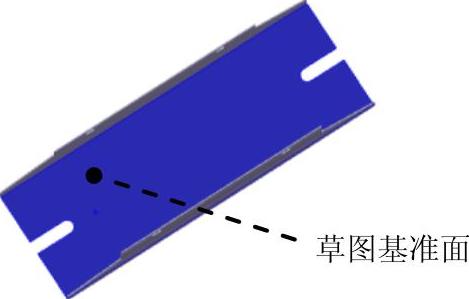

图9.2.33 草图基准面4
图9.2.34 横断面草图5
Step13.创建图9.2.35所示的镜像2。选择下拉菜单
命令；选取上视基准面作为镜像基准面；选择切除-拉伸-薄壁作为镜像2的对象；单击
按钮，完成镜像2的创建。

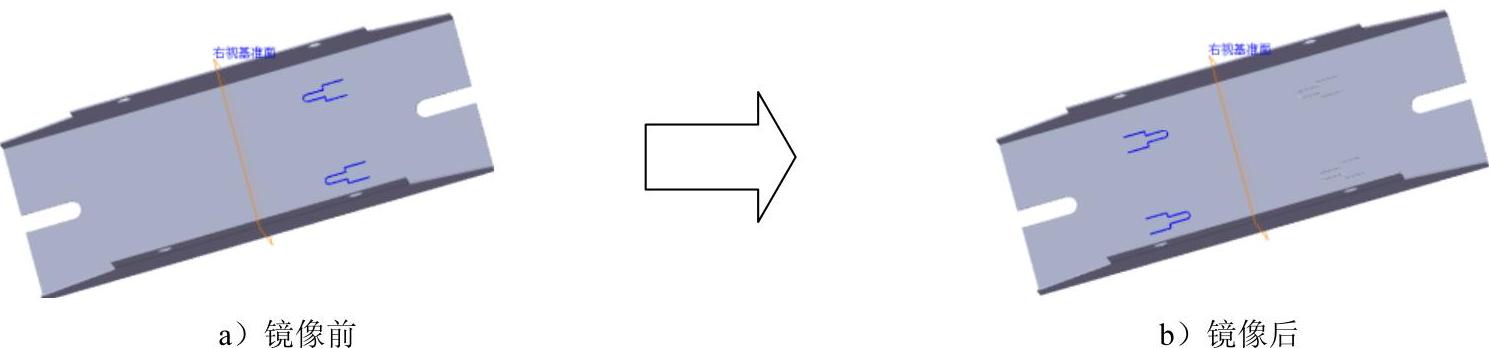

图9.2.35 镜像2
Step14.创建图9.2.36所示的镜像3。选择下拉菜单
命令；选取右视基准面作为镜像基准面；选择切除-拉伸-薄壁与镜像2作为镜像3的对象；单击
按钮，完成镜像3的创建。
Step15.创建图9.2.37所示的钣金特征——绘制的折弯5。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）；选取图9.2.38所示的模型表面作为折弯线基准面，在草绘环境中绘制图9.2.39所示的绘制折弯线，选择下拉菜单
命令，退出草绘环境，此时系统弹出“绘制的折弯”对话框；在图9.2.40所示的位置处单击，确定折弯固定侧；在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
；单击
按钮，完成绘制的折弯5的创建。
图9.2.36 镜像3

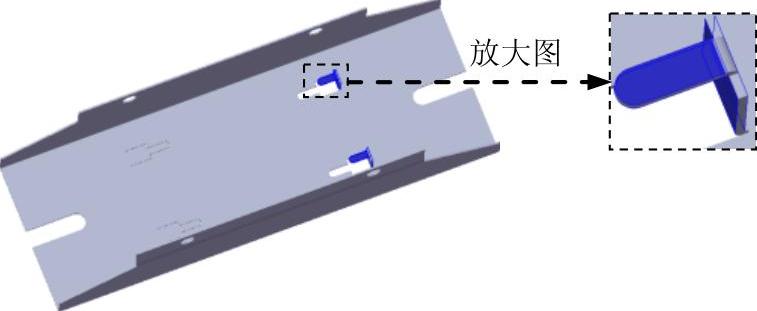

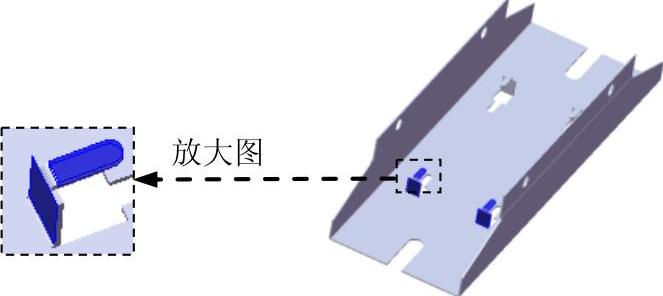

图9.2.37 绘制的折弯5

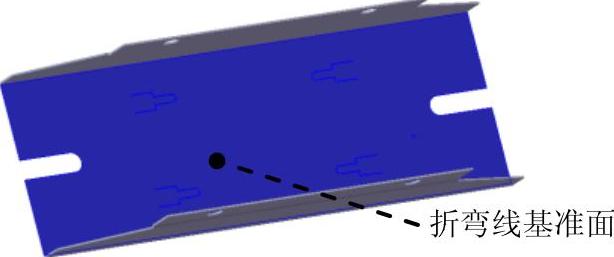

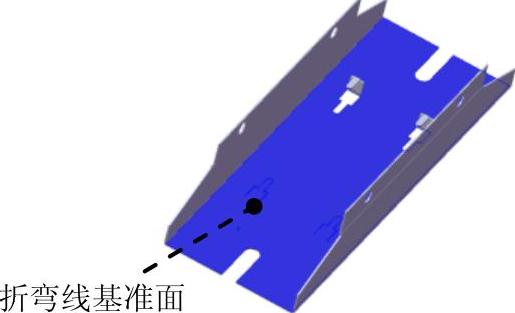

图9.2.38 折弯线基准面5

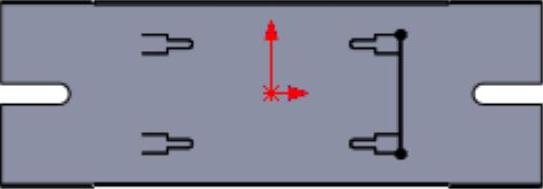

图9.2.39 绘制的折弯线5

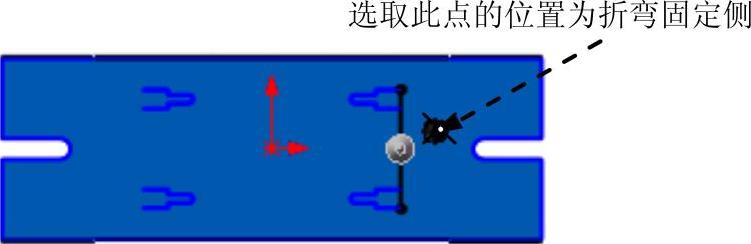

图9.2.40 折弯固定侧的位置5
Step16.创建图9.2.41所示的钣金特征——绘制的折弯6。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）；选取图9.2.42所示的模型表面作为折弯线基准面，在草绘环境中绘制图9.2.43所示的折弯线，选择下拉菜单
命令，退出草绘环境，此时系统弹出“绘制的折弯”对话框；在图9.2.44所示的位置处单击，确定折弯固定侧；在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
；单击
按钮，完成绘制的折弯6的创建。
Step17.创建图9.2.45所示的钣金特征——绘制的折弯7。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）；选取图9.2.46所示的模型表面作为折弯线基准面，在草绘环境中绘制图9.2.47所示的折弯线，选择下拉菜单
命令，退出草绘环境，此时系统弹出“绘制的折弯”对话框；在图9.2.48所示的位置处单击，确定折弯固定侧；在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
；单击
按钮，完成绘制的折弯7的创建。
图9.2.41 绘制的折弯6
图9.2.42 折弯线基准面6

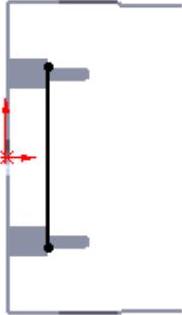

图9.2.43 绘制的折弯线6
图9.2.44 折弯固定侧的位置6
图9.2.45 绘制的折弯7

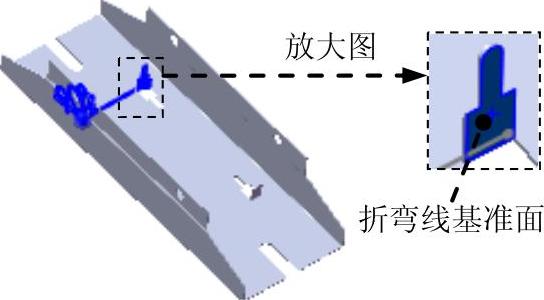

图9.2.46 折弯线基准面7
图9.2.47 绘制的折弯线7
图9.2.48 折弯固定侧的位置7
Step18.创建图9.2.49所示的钣金特征——绘制的折弯8。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）；选取图9.2.50所示的模型表面作为折弯线基准面，在草绘环境中绘制图9.2.51所示的折弯线，选择下拉菜单
命令，退出草绘环境。此时系统弹出“绘制的折弯”对话框；在图9.2.52所示的位置处单击，确定折弯固定侧；在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯在外”按钮
；单击
按钮，完成绘制的折弯8的创建。
Step19.至此，钣金件模型创建完毕。选择下拉菜单
命令，将模型命名为rectifire_down_shell，即可保存钣金件模型。
图9.2.49 绘制的折弯8
图9.2.50 折弯线基准面8
图9.2.51 绘制的折弯线8
图9.2.52 折弯固定侧的位置8
