实例概述

本实例讲解了一个卷尺头的设计过程。通过本实例的学习，可以加深对“基体法兰”“边线法兰”等命令的印象，同时还可学习并掌握“断开边角”命令，巩固“切除拉伸”等命令。钣金件模型及设计树如图3.1所示。

图3.1 钣金件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SOLIDWORKS文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图3.2所示的钣金基础特征——基体-法兰。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）；选取前视基准面作为草图平面；在草绘环境中绘制图3.3所示的横断面草图，选择下拉菜单命令，退出草绘环境，此时系统弹出“基体法兰”对话框；在区域的文本框中输入厚度值0.30，在区域的下拉列表中选择选项，把文本框的因子系数值改为0.4，在区域的下拉列表中选择选项，选中复选框，在文本框中输入比例系数值0.5；单击按钮，完成基体-法兰的创建。

Step3.创建图3.4所示的钣金特征——边线-法兰。选择下拉菜单命令；选取图3.5所示的模型边线为生成的边线法兰的边线；在“边线法兰”对话框区域的下拉列表中选择选项，在文本框中输入深度值18.00，在此区域中单击“内部虚拟交点”按钮，在区域中单击“折弯在外”按钮；单击按钮，完成边线-法兰的创建。

Step4.创建图3.6所示的切除-拉伸1。选择下拉菜单命令；选取上视基准面作为草图平面；在草绘环境中绘制图3.7所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框和复选框；单击按钮，完成切除-拉伸1的创建。

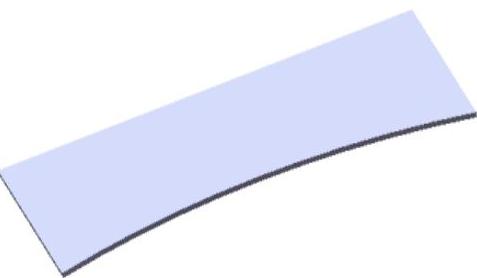

图3.2 基体-法兰

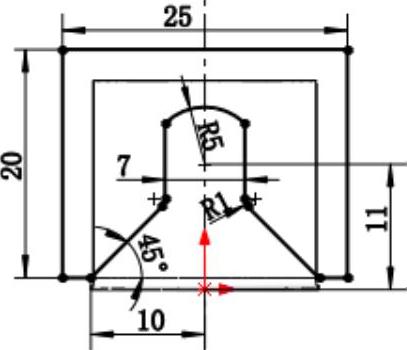

图3.3 横断面草图1

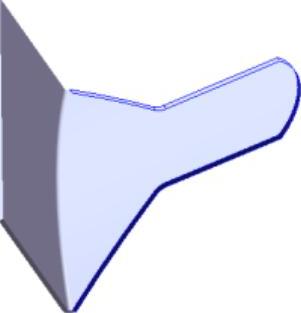

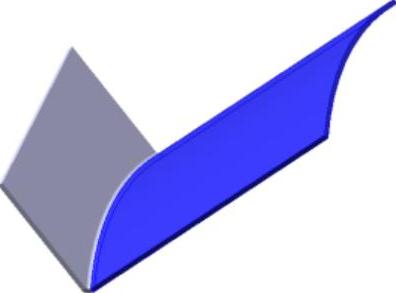

图3.4 边线-法兰

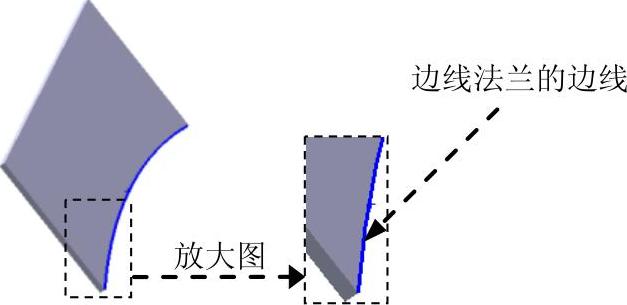

图3.5 边线-法兰的边线

图3.6 切除-拉伸1

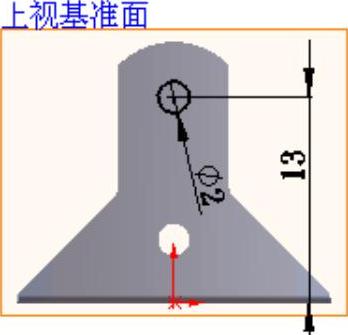

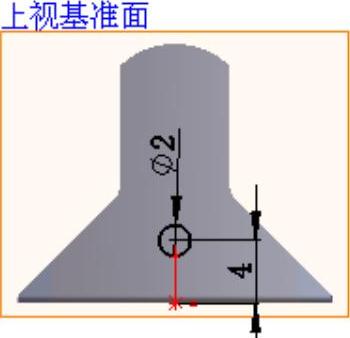

图3.7 横断面草图2

Step5.创建图3.8所示的切除-拉伸2。选择下拉菜单命令；选取图3.9所示的面作为草图平面；在草绘环境中绘制图3.10所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框和复选框，其他采用系统默认设置值；单击按钮，完成切除-拉伸2的创建。

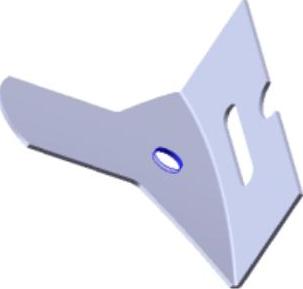

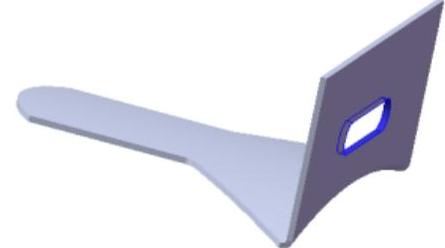

图3.8 切除-拉伸2

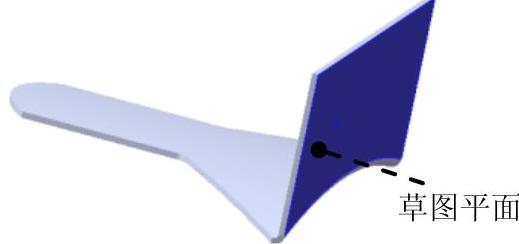

图3.9 草图平面1

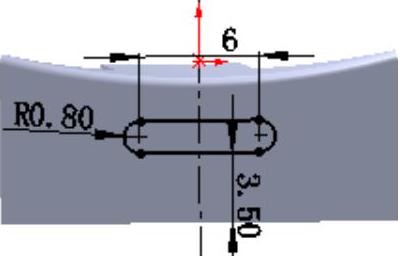

图3.10 横断面草图3

Step6.创建图3.11所示的切除-拉伸3。选择下拉菜单命令；选取图3.12所示的面作为草图平面，绘制图3.13所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框和复选框，其他采用系统默认设置值；单击按钮，完成切除-拉伸3的创建。

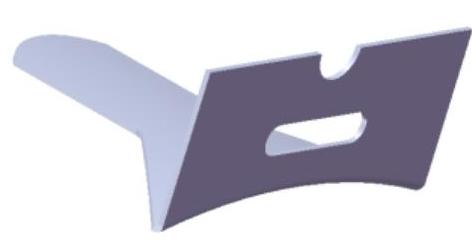

图3.11 切除-拉伸3

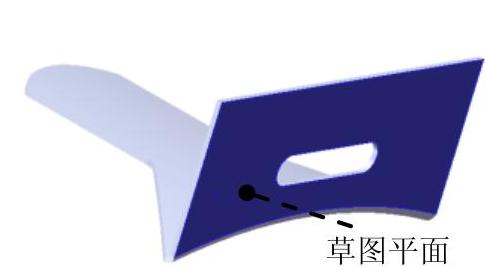

图3.12 草图平面2

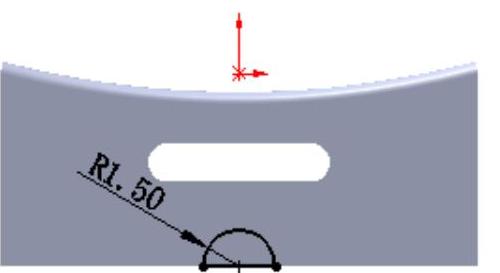

图3.13 横断面草图4

Step7.创建图3.14所示的切除-拉伸4。选择下拉菜单命令；选取上视基准面作为草图平面；在草绘环境中绘制图3.15所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框，其他采用系统默认设置值；单击按钮，完成切除-拉伸4的创建。

图3.14 切除-拉伸4

图3.15 横断面草图5

Step8.创建图3.16所示的切除-拉伸5。选择下拉菜单命令；选取上视基准面作为草图平面；在草绘环境中绘制图3.17所示的横断面草图；在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框，其他采用系统默认设置值；单击按钮，完成切除-拉伸5的创建。

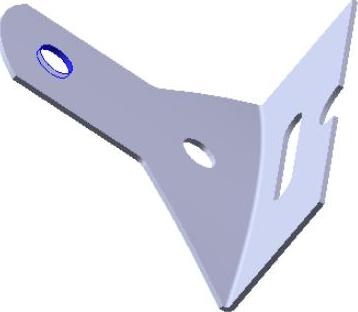

图3.16 切除-拉伸5

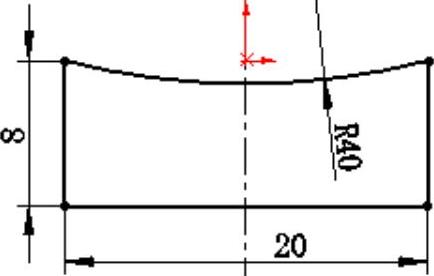

图3.17 横断面草图6

Step9.创建图3.18所示的钣金特征——断开-边角。选择下拉菜单命令；选取图3.19所示的断开边角线；在下单击“圆角”按钮，在文本框中输入圆角半径值1.00；单击按钮，完成断开-边角的创建。

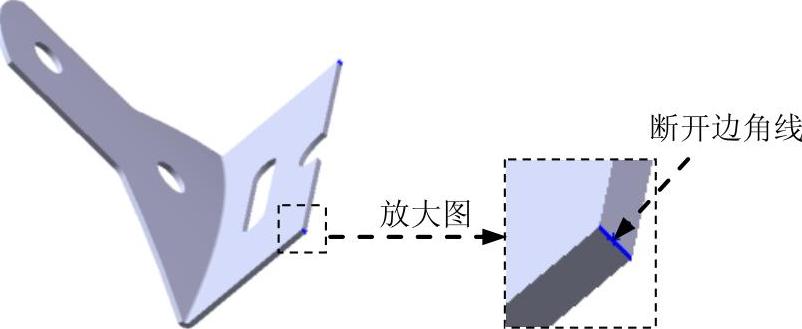

图3.18 断开-边角

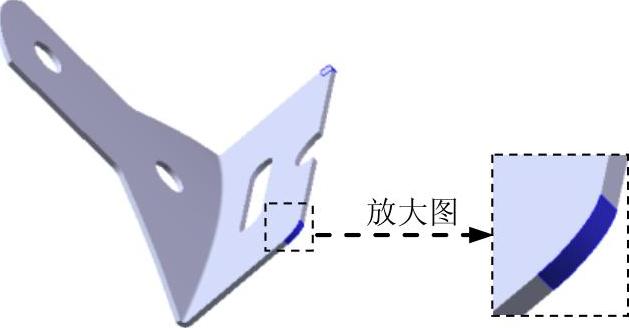

图3.19 断开边角线

Step10.至此，钣金件模型创建完毕。选择下拉菜单命令，将模型命名为roll_ruler_header，即可保存钣金件模型。
