1.工作原理

晶体管放大器如图 2.6.1 所示的电路，称为阻容耦合式共发射极放大器。它采用的是分压式电流负反馈偏置电路。放大器的静态工作点 Q 主要由 RB1、RB2、RE、RC及电源电压＋VCC所决定。

该电路利用电阻 RB1、RB2的分压固定基极电位 VBQ。如果满足条件I1≫IBQ，当温度升高时，ICQ↑—VEQ↑（VBQ不变）—UBE↓—IBQ↓—ICQ↓，结果抑制了 ICQ的变化，从而获得稳定的静态工作点。

pagenumber_ebook=47,pagenumber_book=41

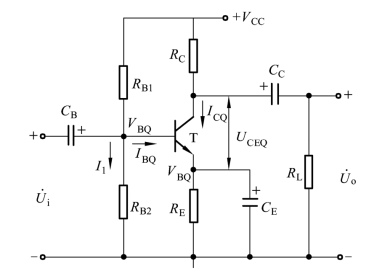

图2.6.1　阻容耦合共射极放大器

2.基本关系式

工作点稳定的必要条件是I1≫IBQ，一般取

pagenumber_ebook=47,pagenumber_book=41

直流负反馈愈强，电路的稳定性愈好。所以要求VBQ≫VBE，即VBQ＝(5～10)VBE，一般取

pagenumber_ebook=47,pagenumber_book=41

电路的静态工作点由下列关系式确定：

pagenumber_ebook=47,pagenumber_book=41

对于小信号放大器，一般取ICQ＝0.5～2 mA，VEQ＝(0.2～0.5)VCC

pagenumber_ebook=47,pagenumber_book=41

3.性能指标与测试方法

晶体管放大器的主要性能指标有电压放大倍数 Au、输入电阻 Ri、输出电阻 Ro、通频带BW。对于图2.6.1各性能指标计算式与测试方法如下。

（1）电压放大倍数Au。

pagenumber_ebook=48,pagenumber_book=42

式中， pagenumber_ebook=48,pagenumber_book=42 =RC//RL；rbe为晶体管输入电阻，即

pagenumber_ebook=48,pagenumber_book=42

测量电压放大倍数，实际上是测量放大器的输入电压Ui与输出电压 Uo的值。在波形不失真的条件下，如果测出 Ui（有效值）或Uim（峰值）及Uipp（峰-峰）与Uo（有效值）或Uom（峰值）Uopp（峰-峰），则

pagenumber_ebook=48,pagenumber_book=42

（2）输入电阻Ri。

放大器的输入电阻反映了放大器本身消耗输入信号源功率的大小。

若Ri≫Rs（信号源内阻），则放大器从信号源获取较大电压；

若Ri≪Rs，则放大器从信号源吸取较大电流；

若Ri＝Rs，则放大器从信号源获取最大功率。

pagenumber_ebook=48,pagenumber_book=42

图2.6.2　输出电阻测试电路

用“串联电阻法”测试放大器的输入电阻，即在信号源输出与放大器输入端之间串联一个已知电阻 R（一般以选择R的值接近Ri的值为宜），如图2.6.2 所示。在输出波形不失真情况下，用晶体管毫伏表或示波器分别测量出 Ui与 Us的值，则

pagenumber_ebook=48,pagenumber_book=42

式中，Us为信号源的输出电压值。

（3）输出电阻Ro。

式中ro为晶体管的输出电阻。

放大器输出电阻的大小反映了它带负载的能力，Ro愈小，带负载的能力愈强。

当Ro≪RL时，放大器可等效成一个恒压源。

pagenumber_ebook=48,pagenumber_book=42

图2.6.3　输出电阻测试电路

放大器输出电阻 Ro的测试方法如图 2.6.3 所示，电阻RL应与 Ro接近，在输出波形不失真的情况下，首先测量 RL未接入（即放大器负载开路）时的输出电压 Uo的值，然后接入 RL再测量放大器负载上的电压 UoL的值，则
