【摘要】：表2.4.12.测试基本放大电路的各项性能指标将实验电路按图 2.4.2 改接，即把 Rf断开后分别并在 Rf1和 RL上，其他连线不动。

1.测量静态工作点

按实验线路图 2.4.1 接线，用直流电压表分别测量两级放大电路的静态工作点，将数据填入表 2.4.1 中。

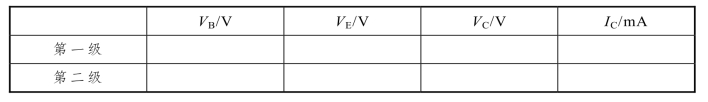

表2.4.1

pagenumber_ebook=40,pagenumber_book=34

2.测试基本放大电路的各项性能指标

将实验电路按图 2.4.2 改接，即把 Rf断开后分别并在 Rf1和 RL上，其他连线不动。

（1）测量中频电压放大倍数 Au、输入电阻 Ri和输出电阻 Ro。

① 将频率 f＝1 kHz，US约 5 mV 正弦信号接到放大电路的输入端，用示波器观察输出波形uo，在 uo不失真的情况下，用交流毫伏表测量 US、Ui、UL并记入表 2.4.2。

表2.4.2

pagenumber_ebook=40,pagenumber_book=34 (https://www.chuimin.cn)

② 保持 US不变，断开负载电阻 RL（注意，Rf不要断开），测量空载时的输出电压 Uo，记入表 2.4.2。

（2）测量通频带。

接上 RL，保持（1）中的 US不变，然后增加和减小输入信号的频率，找出上、下限频率 fH和 fL，记入表 2.4.3。

3.测试负反馈放大电路的各项性能指标

将实验电路恢复为图 2.4.1 所示的负反馈放大电路。适当加大 US（约 10 mV），在输出波形不失真的条件下，测量负反馈放大器的 Auf、Rif和 Rof，记入表 2.4.2；测量 fHf和fLf，记入表2.4.3。

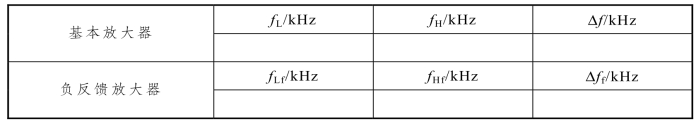

表2.4.3

pagenumber_ebook=40,pagenumber_book=34

4.观察负反馈对非线性失真的改善

（1）实验电路改接成基本放大器形式，在输入端加入 f＝1 kHz 的正弦信号，输出端接示波器，逐渐增大输入信号的幅度，使输出波形开始出现失真，记下此时的波形和输出电压的幅度。

（2）再将实验电路改接成负反馈放大器形式，增大输入信号幅度，使输出电压幅度的大小与（1）相同，比较有负反馈时，输出波形的变化。
