测量静态工作点、测量差模电压放大倍数
【摘要】：按图 2.3.1 连接实验电路，开关K拨向左边，构成典型差动放大电路，将差动放大电路的输入端 A、B 与地短接，接通±12 V 直流电源，用直流电压表测量输出电压 Uo，调节调零电位器RP，使 Uo＝0。零点调好以后，用直流电压表测量T1、T2管各电极电位及射极电阻 RE两端电压 URE，记入表 2.3.1。重复步骤2和步骤3，将测量值记入表 2.3.2 中。
1.测量静态工作点
（1）调节放大电路零点。
按图 2.3.1 连接实验电路，开关K拨向左边，构成典型差动放大电路，将差动放大电路的输入端 A、B 与地短接，接通±12 V 直流电源，用直流电压表测量输出电压 Uo，调节调零电位器RP，使 Uo＝0。
（2）零点调好以后，用直流电压表测量T1、T2管各电极电位及射极电阻 RE两端电压 URE，记入表 2.3.1。

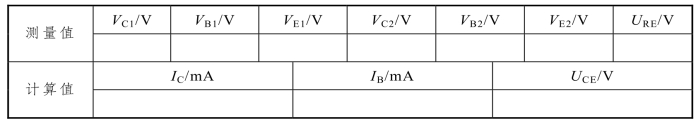

表2.3.1
2.测量差模电压放大倍数
断开直流电源，将函数信号发生器的输出端连接到放大电路输入端A，地端接放大电路输入端B构成单端输入方式，输入信号为频率f＝1 kHz 的正弦信号，输出旋钮旋至零，用示波器观察输出端（集电极 C1或 C2与地之间）。
接通±12 V 直流电源，逐渐增大输入电压 Ui（约 100 mV），在输出波形无失真的情况下，用交流毫伏表测 Ui、VC1、VC2，记入表 2.3.2 中，观察 ui、uC1、uC2之间的相位关系及 URE随Ui改变而变化的情况。
3.测量共模电压放大倍数
将放大电路的A、B端短接，信号源接A端与地之间，构成共模输入方式，输入信号f＝1 kHz，Ui＝1 V，在输出电压无失真的情况下，测量 VC1、VC2之值记入表 2.3.2，并观察 ui、uC1，uC2之间的相位关系及 URE随 Ui改变而变化的情况。

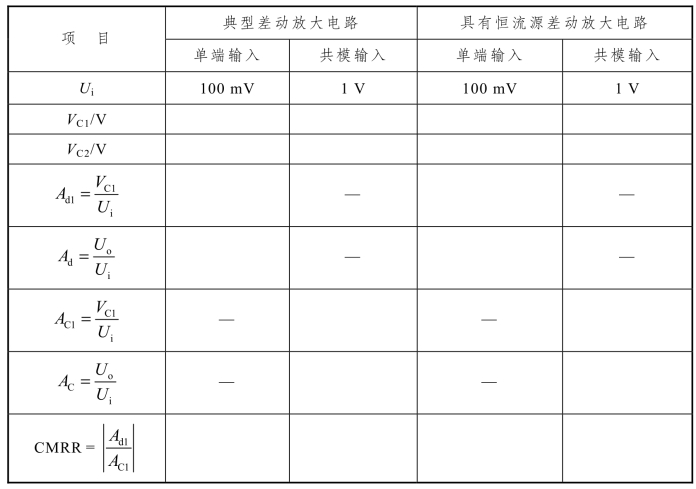

表2.3.2
4.具有恒流源的差动放大电路性能测试
将图 2.3.1 所示电路中的开关 K 拨向右边，构成具有恒流源的差动放大电路。重复步骤2和步骤3，将测量值记入表 2.3.2 中。
