ECO流程的优化探讨
【摘要】：本小节以ecoAddRepeater为例，介绍如何使用ECO指令进行时序方面的ECO修正。可以看到，Hold有约0.062ns的违例，违例并不大，因此考虑使用ECO指令进行修复。进行ECO修复后的时序报告如图8.35所示，注意加入的instance为FE ECO165scnsiga，由于其cell delay为0.28，使得Slack为0.136，最终满足时图8.33 设计Hold违例报告窗口图8.34 InteractiveECO窗口序要求。图8.35 插入buffer后的时序报告窗口图8.36 设计完成后时序报告窗口
常见用于时序修复的EDI ECO指令有ecoAddRepeater、ecoChangeCell和ecoDeleteRepeater，它们的作用分别为插入指定单元、改变指定单元以及删除指定单元。本小节以ecoAddRepeater为例，介绍如何使用ECO指令进行时序方面的ECO修正。

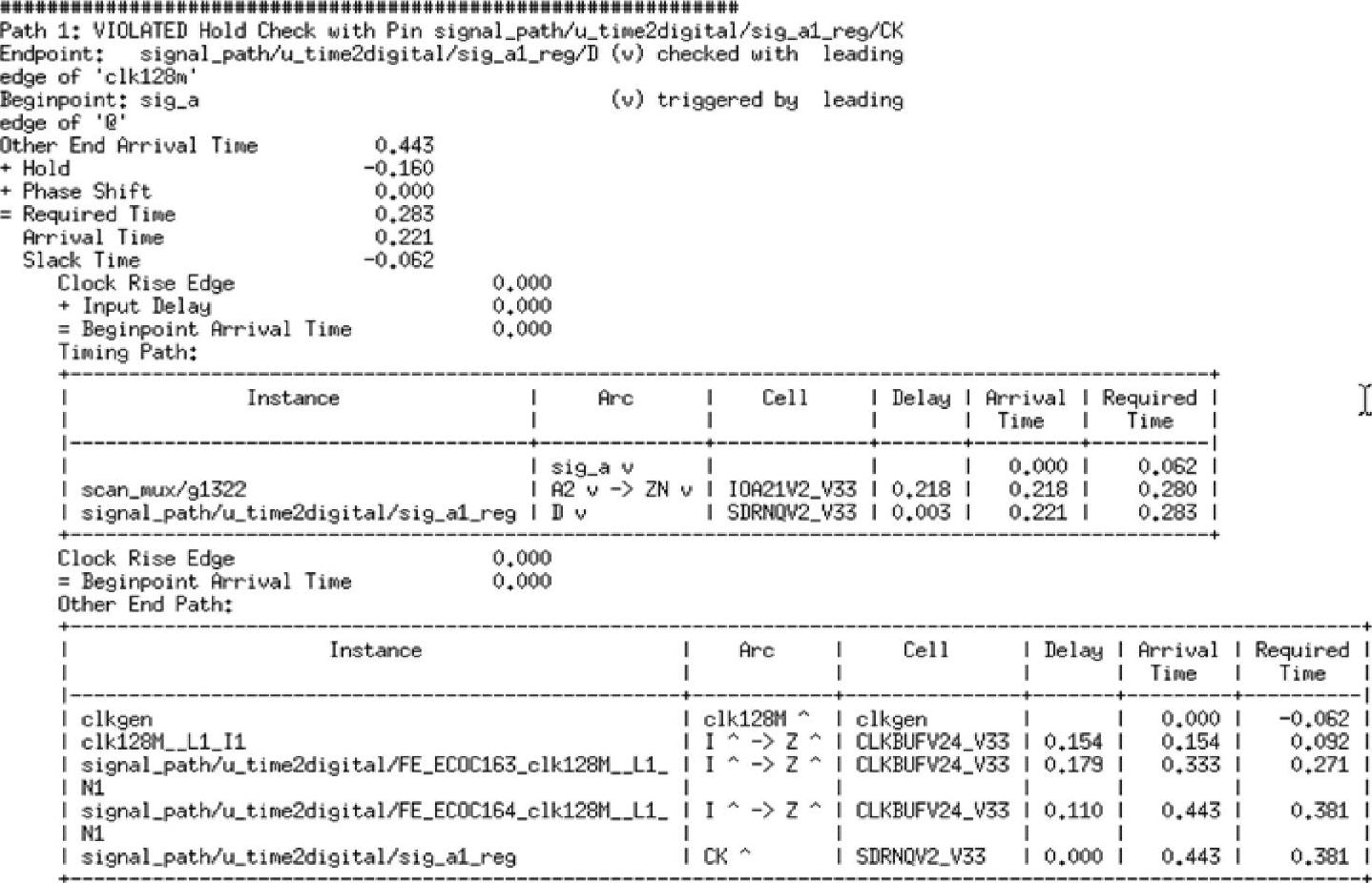

首先，使用reporttiming报告最差路径的时序（Hold检查），报告结果如图8.33所示。
可以看到，Hold有约0.062ns的违例，违例并不大，因此考虑使用ECO指令进行修复。由于Hold的修复方式为增加数据路径的延时，所以考虑在数据路径使用ecoAddRepeater增加一个buffer，从而使之满足时序要求。
使用操作OPtimize-interactiveECO，调出InteractiveECO窗口，如图8.34所示。可以使用Net或者Terminals的方式来指定插入buffer的位置。由于在时序报告中可以清楚知道违例Hold路径上最后一级寄存器的端口名称，所以使用Terminals的方式插入buffer。选择Terminals中的Listed Terminals选项，在后面的空格中填入instance的pin（D端）。在New Cell中选择插入的单元，本节选用BUFV1V33。其余选项使用默认选项，单击“Apply”按钮插入buffer。

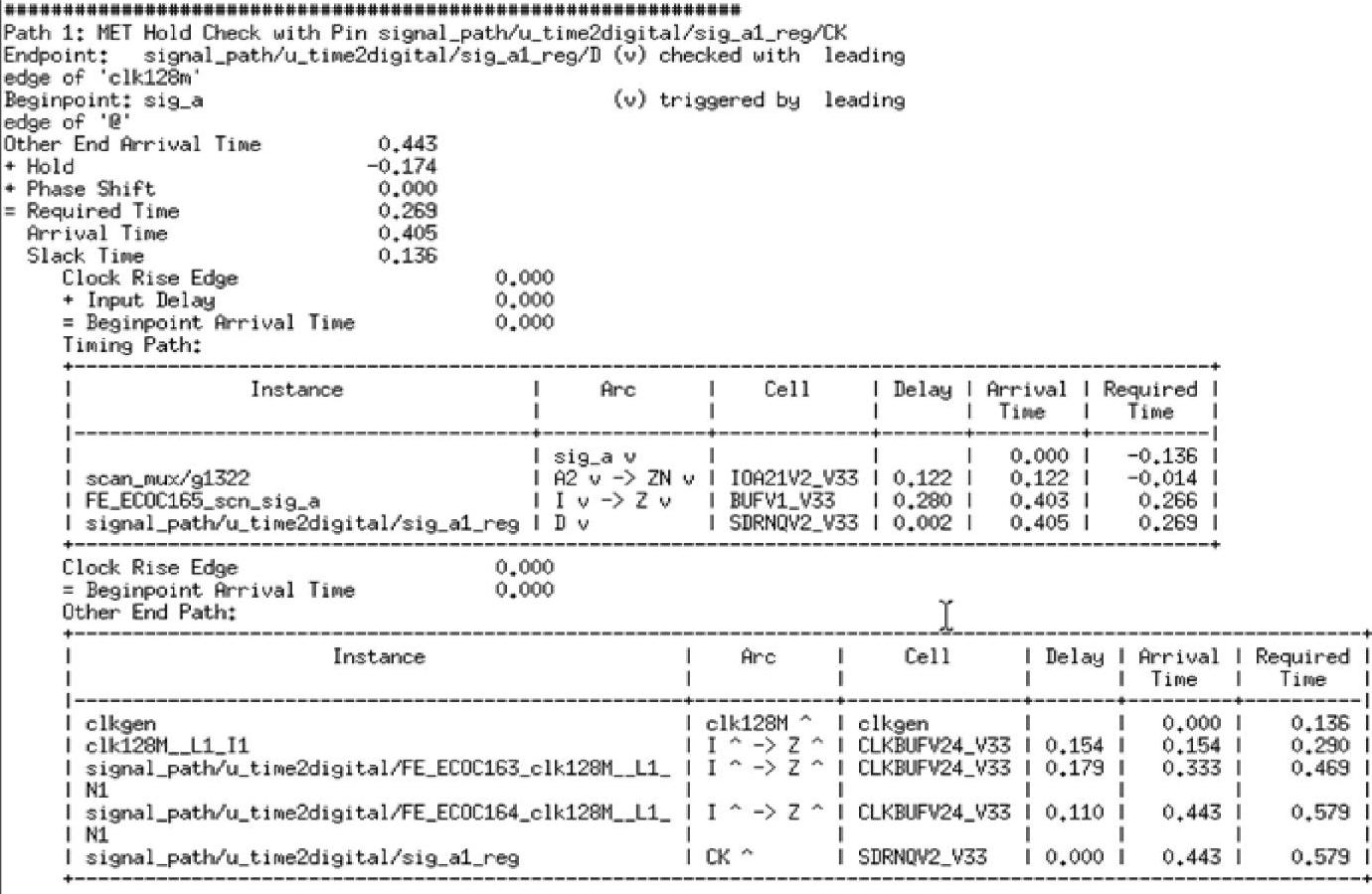

进行ECO修复后的时序报告如图8.35所示，注意加入的instance为FE ECO165scnsiga，由于其cell delay为0.28，使得Slack为0.136，最终满足时
图8.33 设计Hold违例报告窗口
图8.34 InteractiveECO窗口
序要求。请注意，在ECO指令后很可能会给设计带来route方面的局部违例问题，所以一般会在ECO操作后增加ECO Route进行修正。

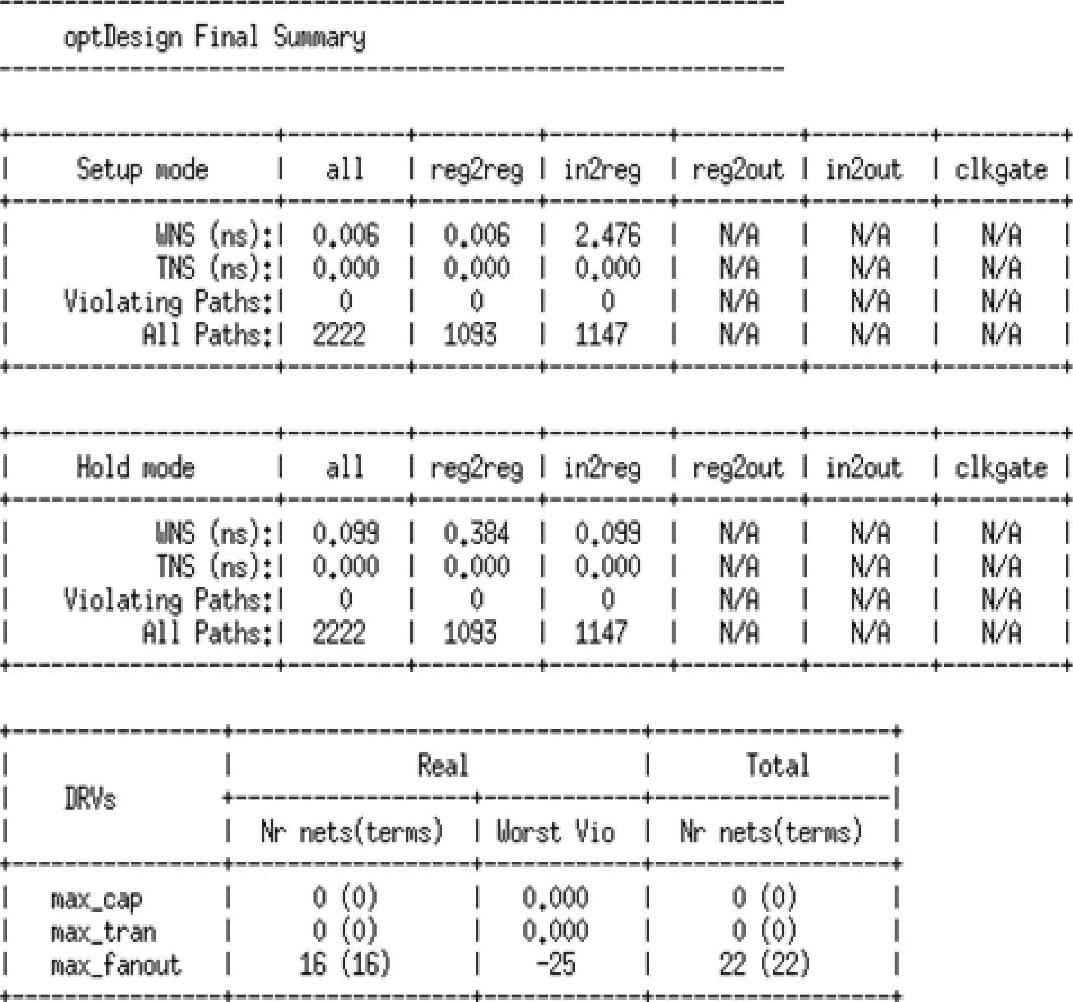

设计全部完成之后的时序分析及整体版图如图8.36所示，可见时序并无问题。进行到此步骤即可以进行验证方面的工作，EDI设计流程至此就可以画上句号。
图8.35 插入buffer后的时序报告窗口
图8.36 设计完成后时序报告窗口
