逻辑库数据：采用CCSM模型的Liberty文件大小对比NLDM模型文件
【摘要】：以文件大小而论，在相同工艺条件下描述相同电路结构，采用CCSM模型的liberty文件大小一般是采用NLDM模型Liberty文件的8～10倍。Liberty文件一般包含两部分，第一部分是单元库的基本属性，第二部分是每个单元的具体信息。图8.3即在某工艺条件下的rise cell delay及rise output transition与input transi-tion及output load capacitance的查找表及列表的关系，可以快速地从查找表中通过input transition以及Output load之间的关系得到cell delay的值。图8.3 某工艺条件下查找表及列表关系
Liberty library format（.lib）是由SYNOPSYS公司研发的，用于描述单元的时序和功耗特性的文件格式。根据工艺的复杂度及设计要求，现阶段普遍应用3种模型，它们分别为非线性延时模型（NLDM）、复合电流源模型（CCSM）以及有效电流源模型（ECSM）。其中CCSM及ECSM不仅包含了时序和功耗属性，还包含了噪声信息，所以与SPICE模型的误差可以控制在2%～3%以内，而NLDM则一般与SPICE模型的误差在7%以内。以文件大小而论，在相同工艺条件下描述相同电路结构，采用CCSM模型的liberty文件大小一般是采用NLDM模型Liberty文件的8～10倍。
Liberty文件一般包含两部分，第一部分是单元库的基本属性，第二部分是每个单元的具体信息。
单元库的基本属性包括如下信息：单元库的名称、单元库采用的基本单位、电路传输时间及信号转换时间的百分比、时序和功耗采用的查找表（Look-up table）模板等内容。
单元的具体信息包括如下内容：单元的延迟时间、漏电流功耗（Leakage pow-er）、内部功耗（Internal power）等内容。它们在liberty内部是以二维或者三维查找表（Look-up table）的形式进行描述和表征的，而查找表为精准的SPICE模型仿真得出。

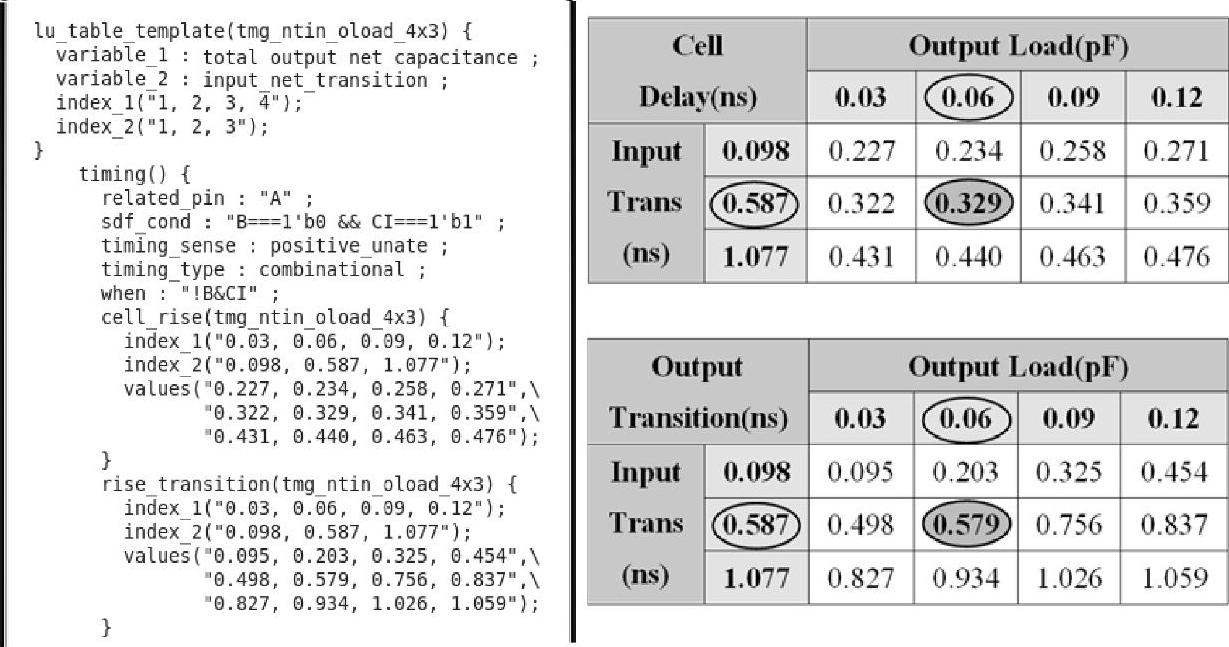

图8.3即在某工艺条件下的rise cell delay及rise output transition与input transi-tion及output load capacitance的查找表及列表的关系，可以快速地从查找表中通过input transition以及Output load之间的关系得到cell delay的值。
图8.3 某工艺条件下查找表及列表关系
