Modelsim分为SE、PE、LE和OEM不同版本，其中SE是最高版本，OEM版本一般都集成在Altera、Xilinx等FPGA公司设计的工具中，比如，XE是为Xilinx公司提供的OEM版本，包括Xilinx公司的库文件，AE是为Altera公司提供的OEM版本，包括Altera公司的库文件，使用XE、AE等OEM版本时，不需要再编译相应公司的库文件，但其仿真速度等性能指标还是赶不上SE版本。大多数设计者在基于Xilinx或Altera硬件平台ISE和quartus时，都会将Modelsim SE版本与其相关联，这样在使用ISE或quartus做设计时可以把Modelsim SE作为仿真工具，直接调用，就可以调出Modelsim SE工具使用，下面就以Xilinx的ISE平台为例，介绍其与Modelsim SE的关联过程。

首先，在开始→运行中执行命令compxlibgui，或在“开始”中Xilinx的安装目录下找到“Simulation Library Compilation”选项，单击进去，如图5.14所示。

图5.14中，选中的即为“Simulation Library Compilation”选项，单击进入下一步，在第二步时注意选择Modelsim SE，其他选择默认选项，如图5.15所示。

图5.15中线圈需要注意，选中“Modelsim SE”选项，直到编译库，整个过程就是把Xilinx的库编译成功。

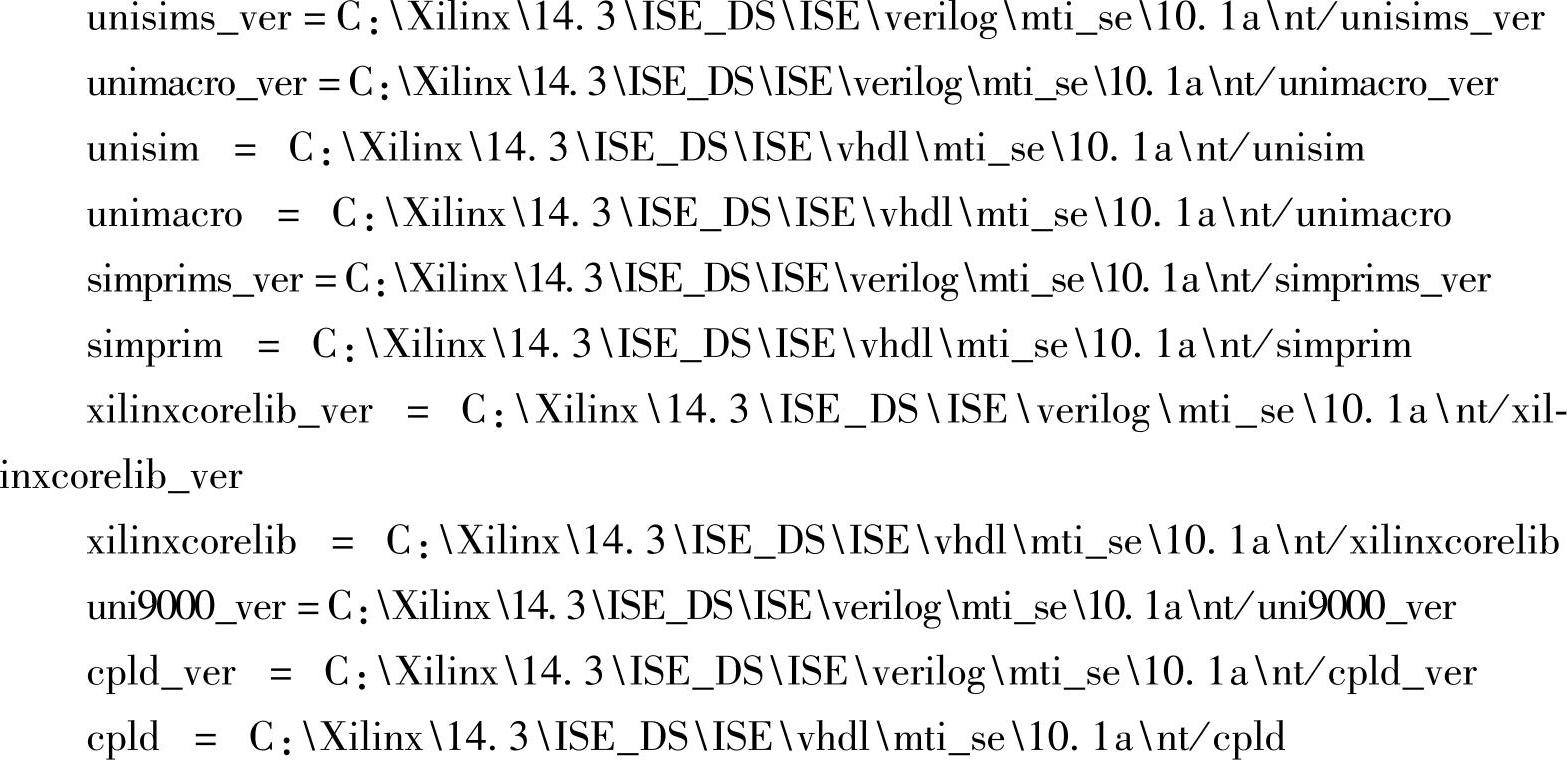

再次，在Modelsim安装根目录中找到modelsim.ini文件，将其只读属性去掉，在整个电脑文件中搜索modelsim.ini，在我的文件夹中找到第二个modelsim.ini，注意不是前面安装根目录下的modelsim.ini文件，打开第二个modelsim.ini文件，发

现文件中library下面有这么几行：

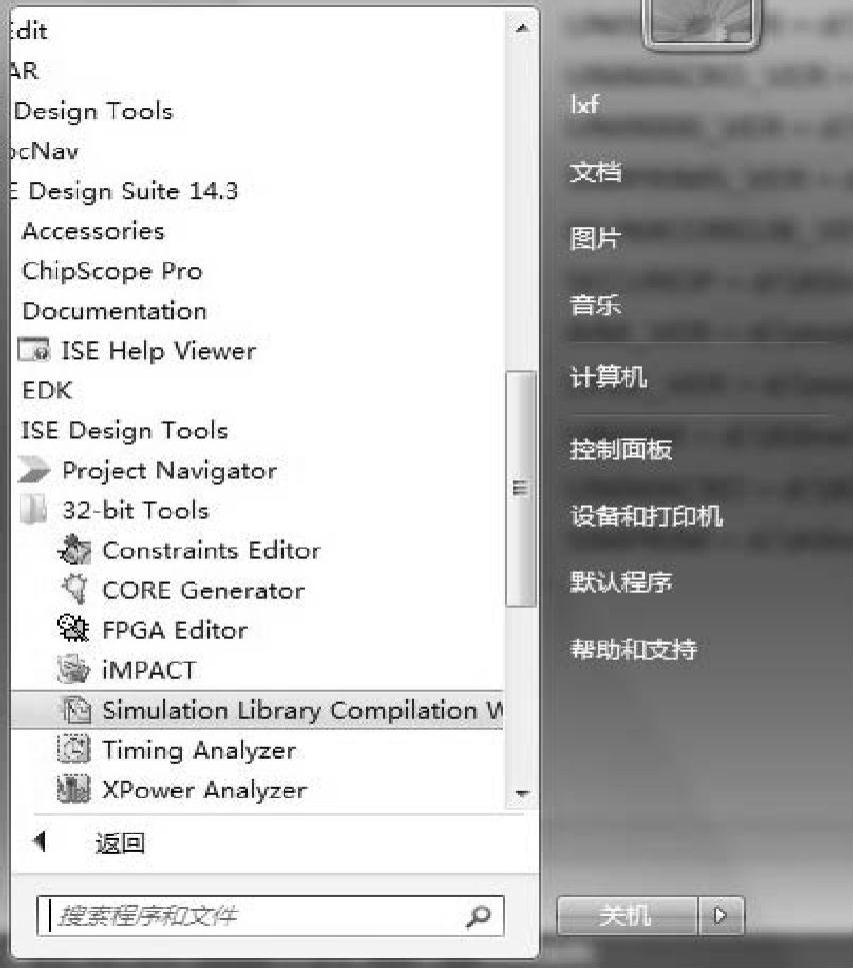

图5.14 Xilinx库编译

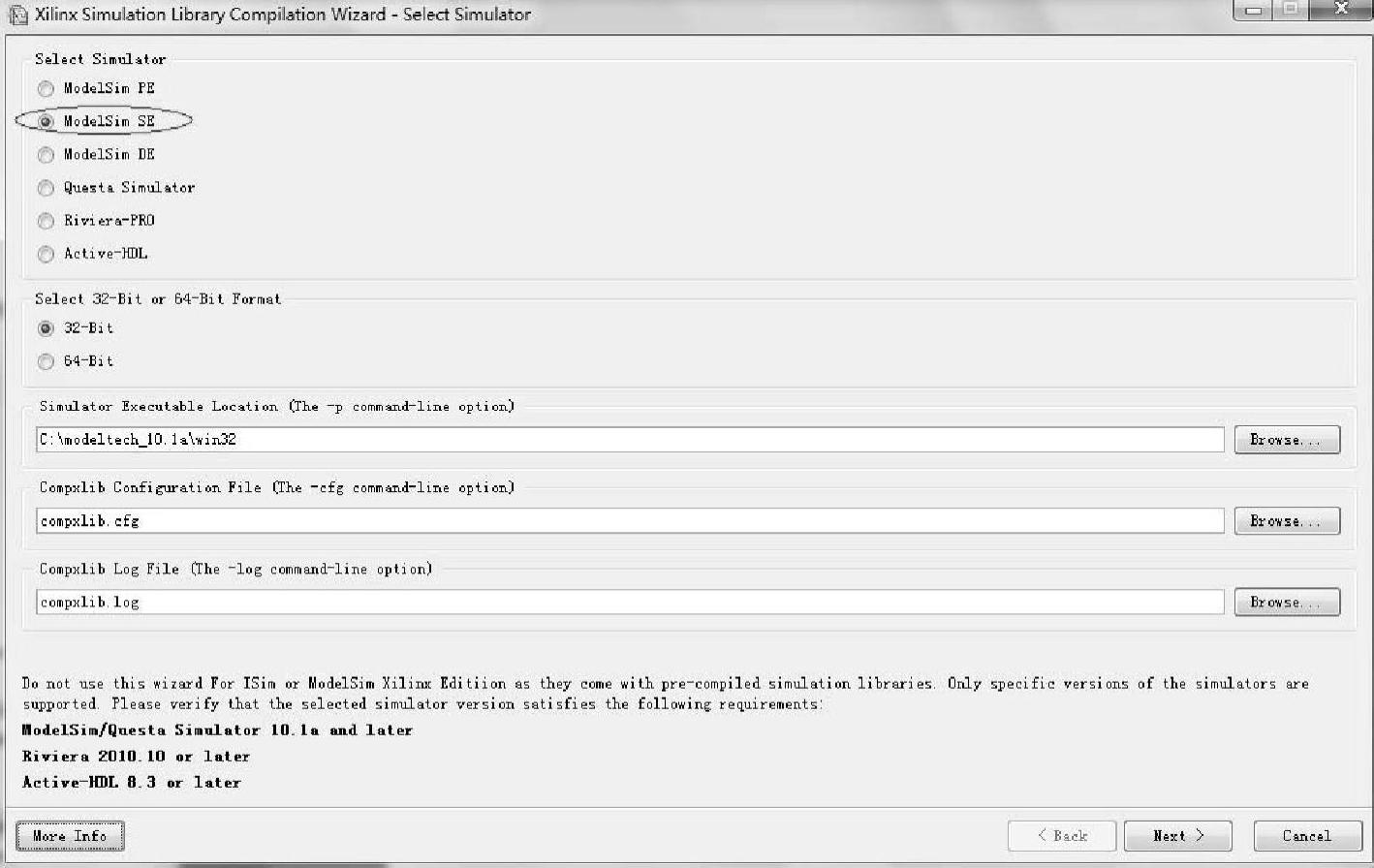

图5.15 选择Modelsim SE

将这几行复制到根目录下的modelsim.ini中的同样位置，即设置成功。

最后，在桌面上打开ISE软件，在ISE界面工具栏中单击“Edit”选项，在“Edit”选项的下拉列表中找到“Preferences”选项，如图5.16所示。

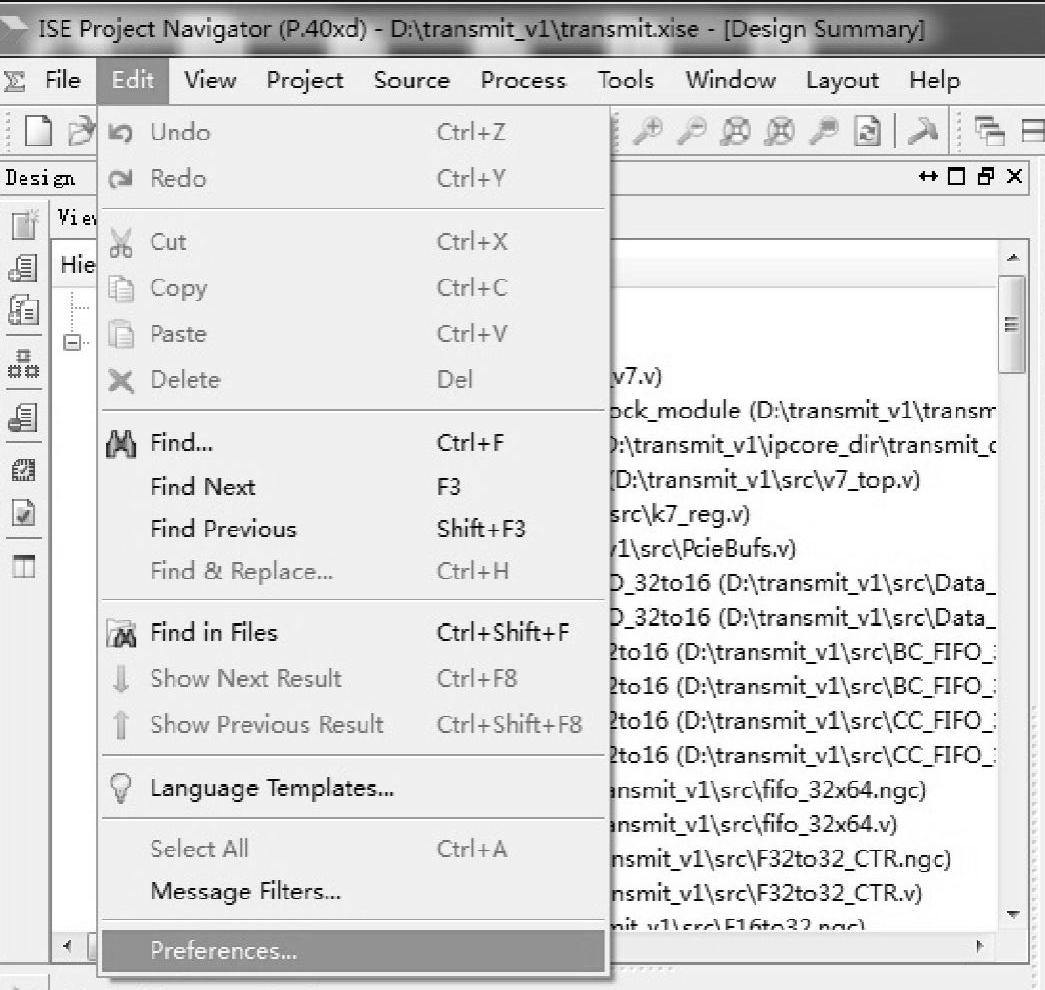

图5.16 Preferences设定

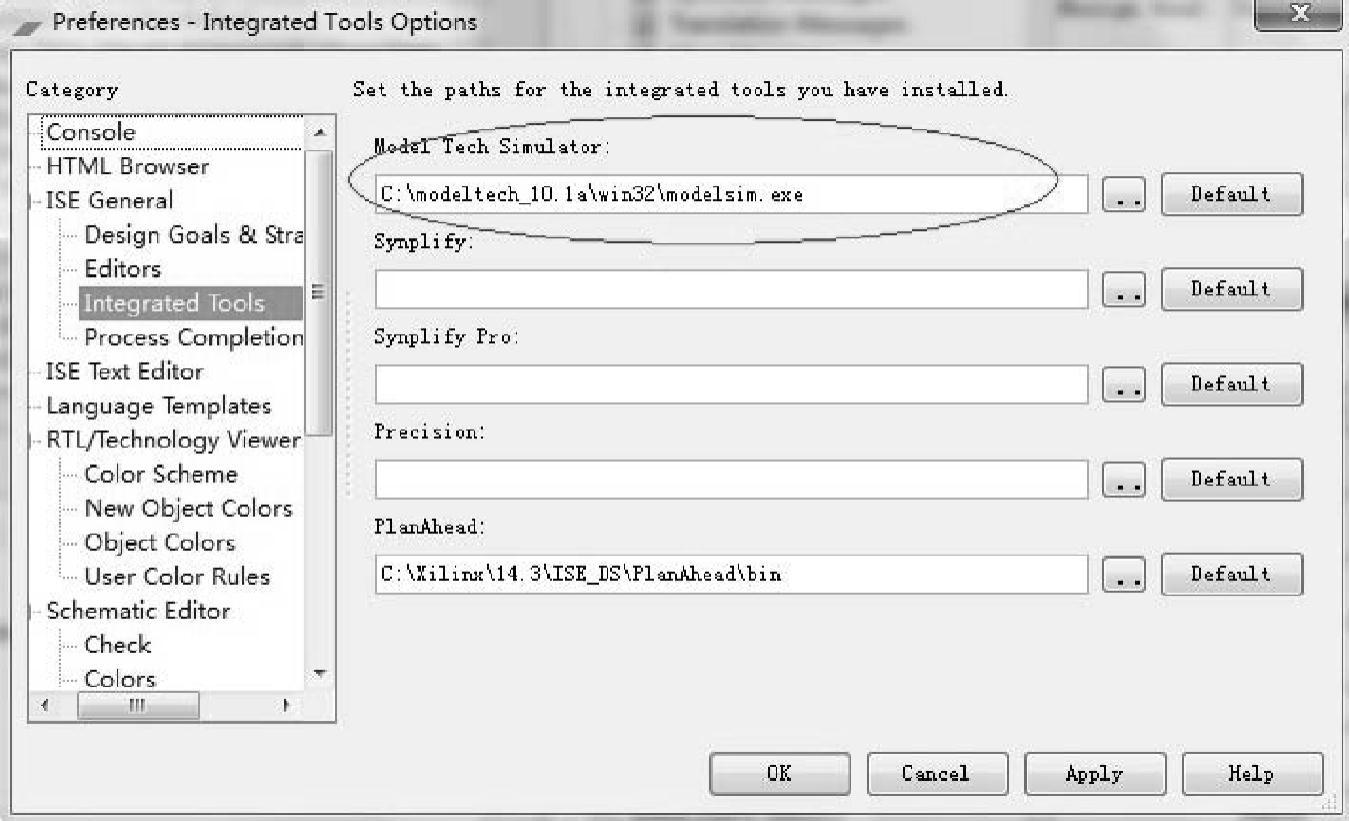

图5.16中，选中的即是“Preferences…”，单击进去，会弹出图5.17所示的对话框，选中左侧的“Integrated tools”，在右侧所圈的“Model Tech Simulator”一栏中加载Modelsim安装根目录下的modelsim.exe，单击“OK”按钮，如图5.17所示。

图5.17 加载modelsim.exe

至此，ISE与Modelsim关联成功，在ISE中可直接调用Modelsim SE进行仿真验证，大大提高仿真效率。
