【摘要】：图4.81为Calibre PEX主界面，如图可知，Calibre PEX的主界面分为标题栏、菜单栏和工具选项栏。Calibre PEX主界面中的工具选项栏，红色字框代表对应的选项还没有填写完整，绿色代表对应的选项已经填写完整，但是不代表填写完全正确，需要用户进行确认填写信息的正确性。图4.82 Rules填写完毕的Calibre PEX工具选项栏Inputs包括Layout、Netlist、H-Cells、Blocks和Probes等5个选项卡。
图4.81为Calibre PEX主界面，如图可知，Calibre PEX的主界面分为标题栏、菜单栏和工具选项栏。
图4.81 Calibre PEX验证主界面
其中，标题栏显示的是工具名称（Calibre Interactive-PEX），菜单栏分为File、Transcript和Setup三个主菜单，每个主菜单包含若干个子菜单，其子菜单功能如表4.8～表4.10所示；工具选项栏包括Rules、Inputs、Outputs、Run Control、Transcript、Run PEX和Start RVE等7个选项栏，每个选项栏对应了若干个基本设置，将在后面进行介绍。Calibre PEX主界面中的工具选项栏，红色字框代表对应的选项还没有填写完整，绿色代表对应的选项已经填写完整，但是不代表填写完全正确，需要用户进行确认填写信息的正确性。

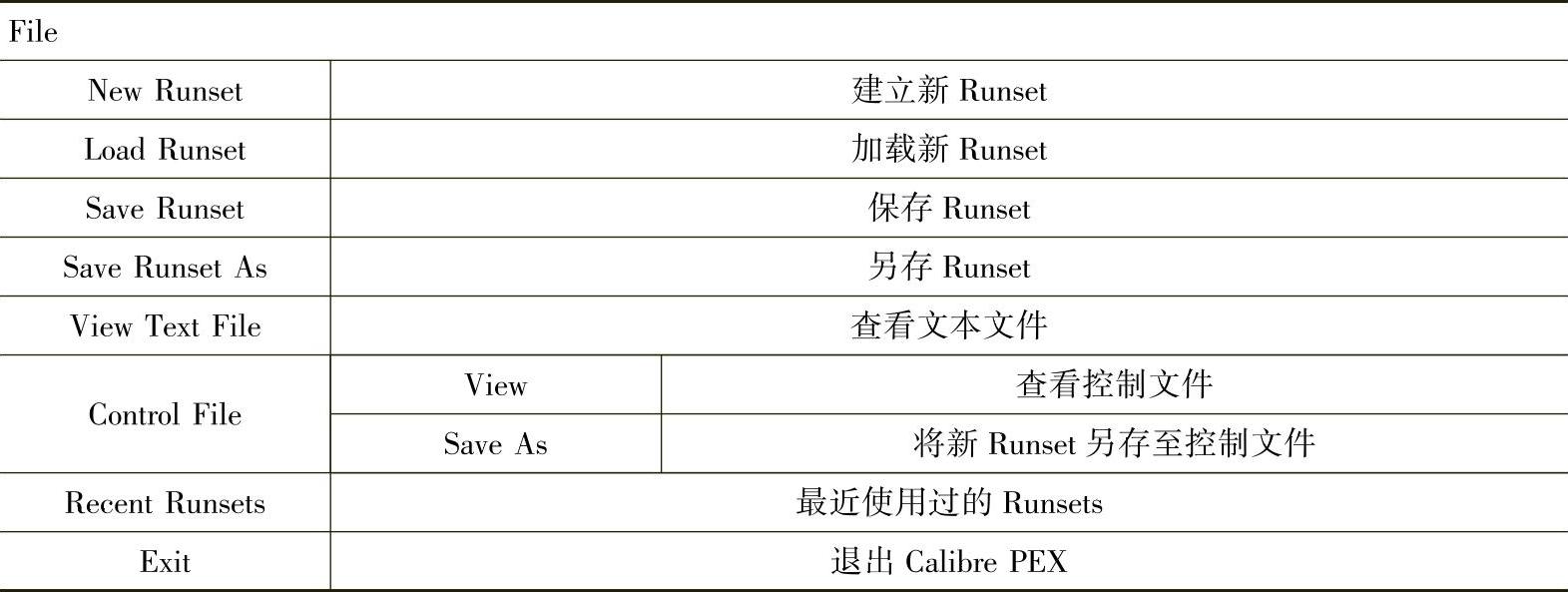

表4.8 Calibre PEX主界面File菜单功能介绍
表4.9 Calibre PEX主界面Transcript菜单功能介绍

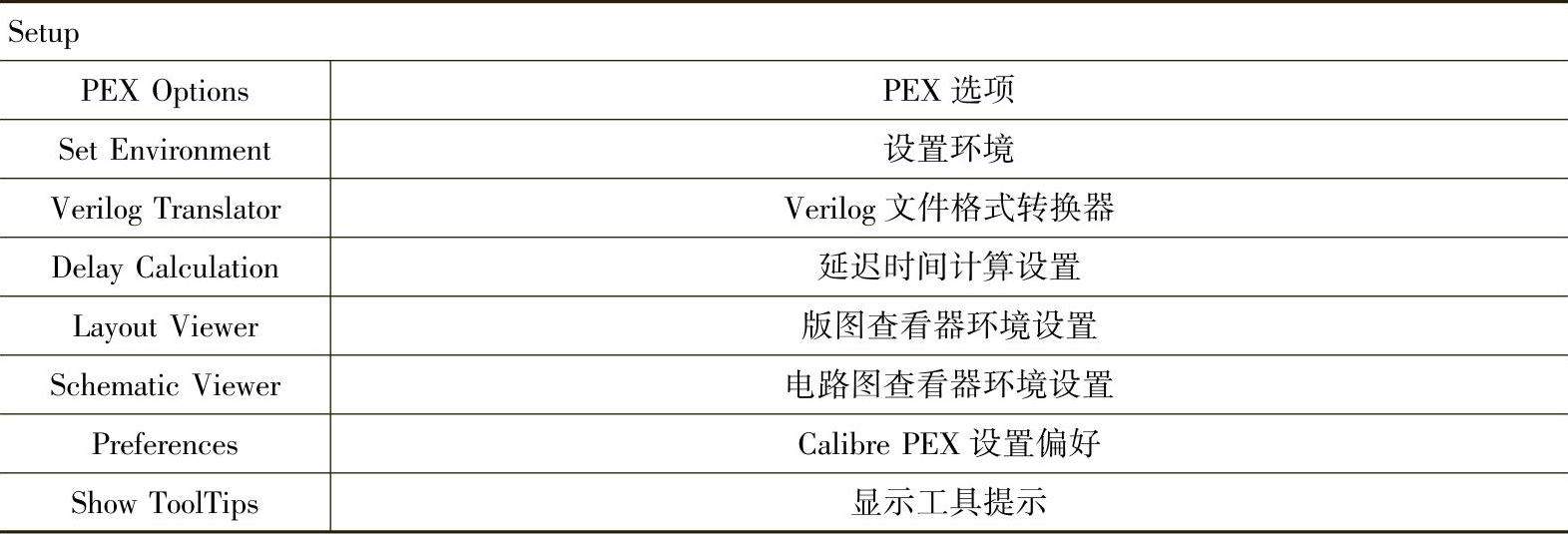

表4.10 Calibre PEX主界面Setup菜单功能介绍

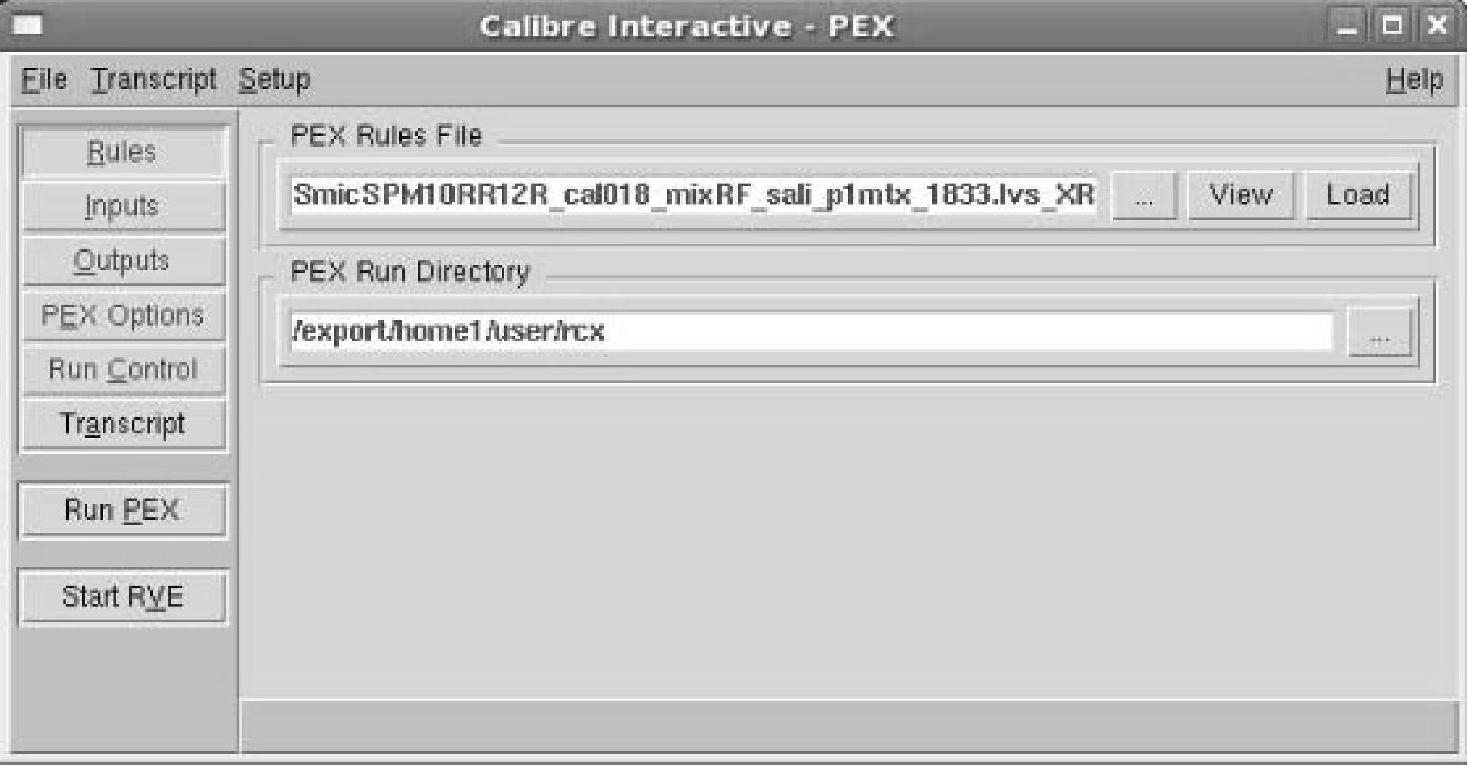

图4.81同时也为工具选项栏选择Rules的显示结果，其界面右侧分别为规则文件（PEX Rules File）和路径选择（PEX Run Directory）。规则文件定位PEX提取规则文件的位置，其中[...]为选择规则文件在磁盘中的位置，View为查看选中的PEX以及提取规则文件，Load为加载之前保存过的规则文件；路径选择为选择Calibre PEX的执行目录，单击[...]可以选择目录，并在框内进行显示。图4.82的Rules已经填写完毕。
图4.82 Rules填写完毕的Calibre PEX
工具选项栏Inputs包括Layout、Netlist、H-Cells、Blocks和Probes等5个选项卡。
（1）Layout选项卡（见图4.83）
Files：版图文件名称；
Format[GDS/OASIS/LEFDEF/MILKYWAY/OPENACCESS]：版图文件格式可选；
Top Cell：选择版图顶层单元名称，如图是层次化版图，则会出现选择框。

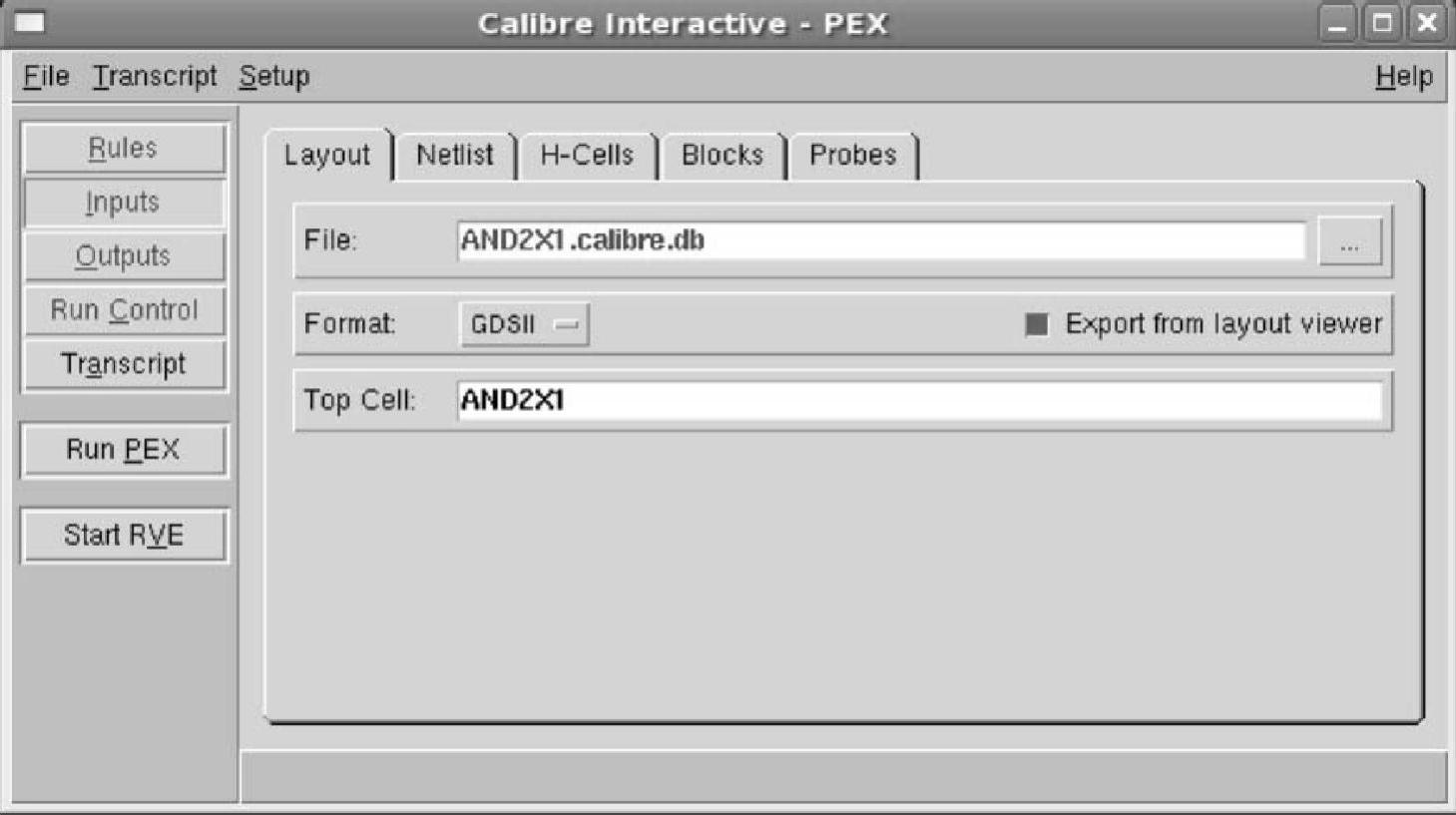

图4.83 工具选项栏选择Inputs→Layout的显示结果
（2）Netlist选项卡（见图4.84）
Files：网表文件名称；
Format[SPICE/VERILOG/MIXED]：网表文件格式SPICE、VERILOG和混合可选；
Export netlist from schematic viewer：高亮为从电路图查看器中导出文件；
Top Cell：选择电路图顶层单元名称，如图是层次化版图，则会出现选择框。

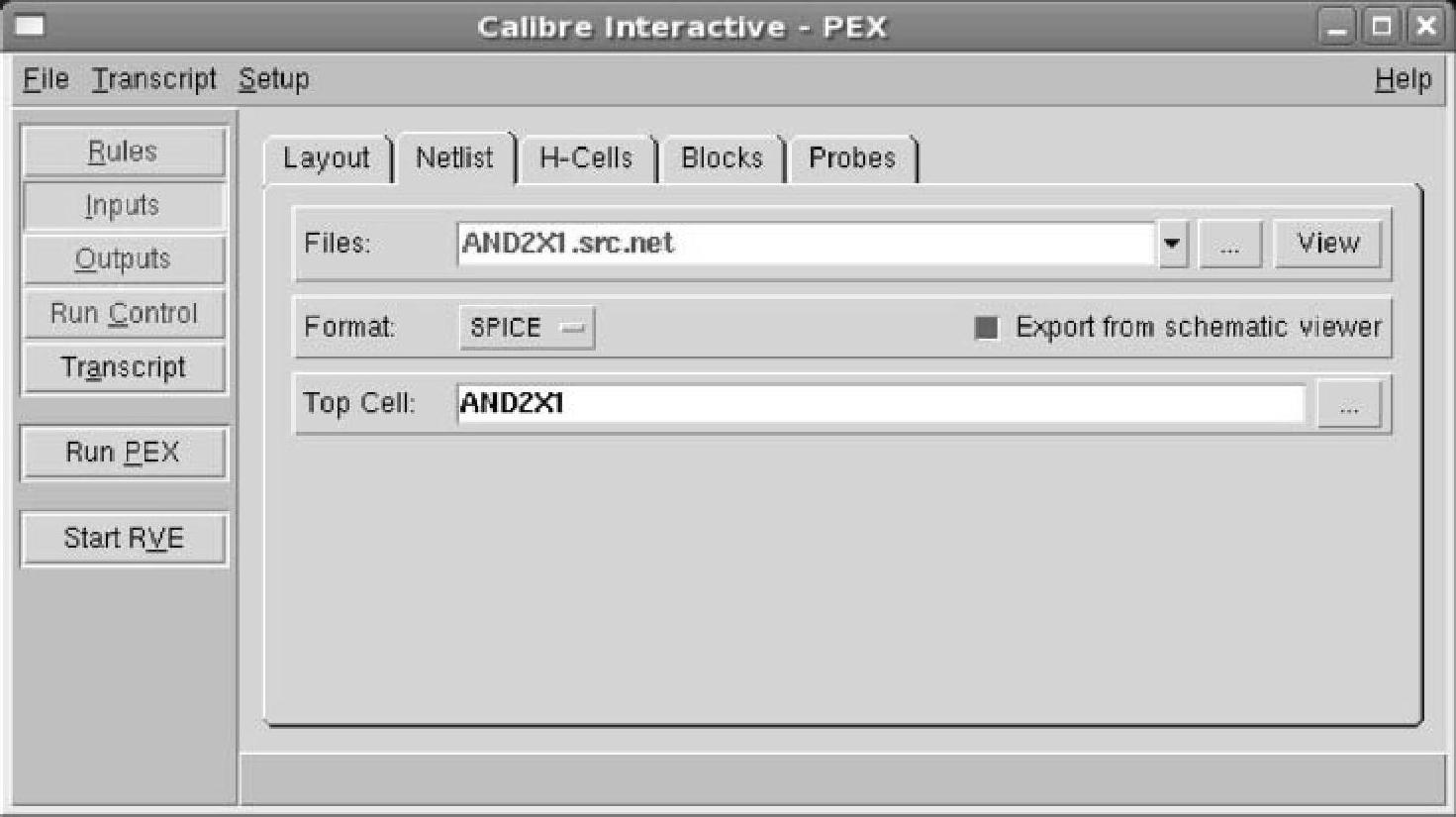

图4.84 工具选项栏选择Inputs→Netlist的显示结果
（3）H-cells选项卡（见图4.85，当采用层次化方法做LVS时，H-Cells选项才起作用）

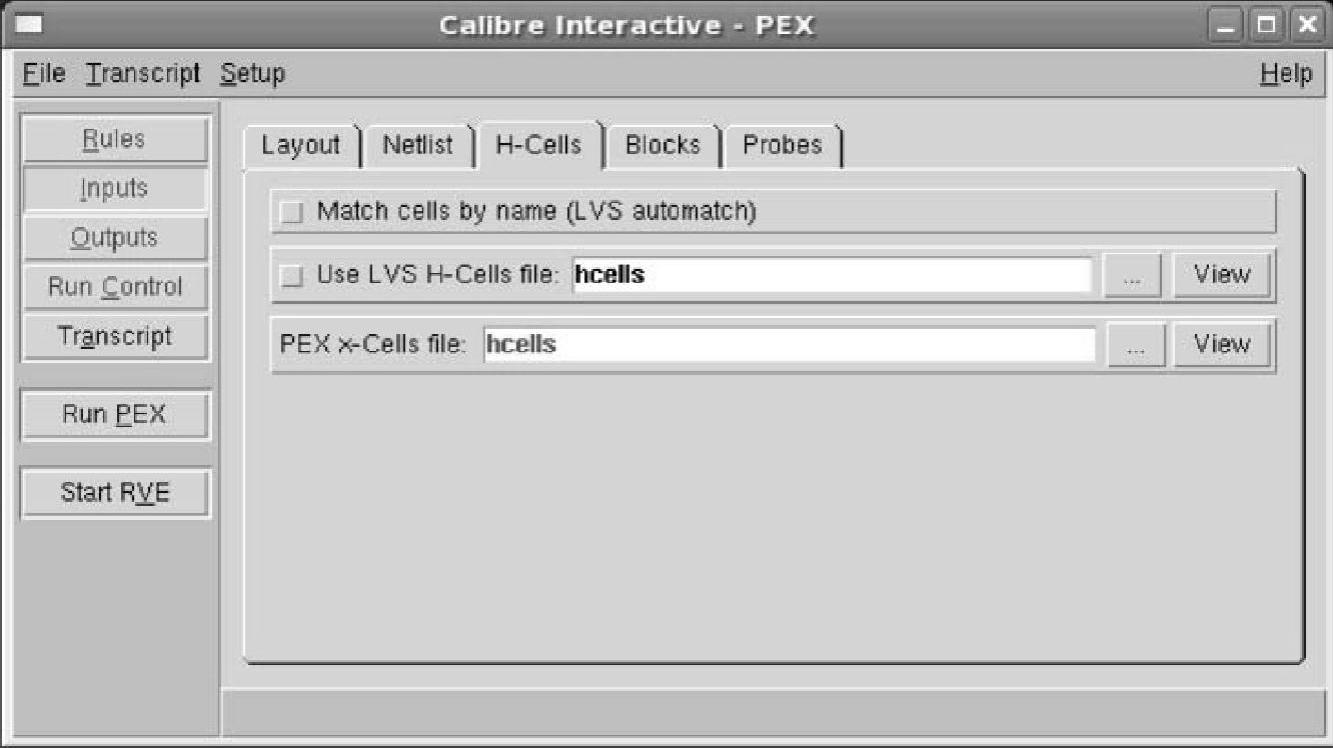

图4.85 工具选项栏选择Inputs→H-Cells的显示结果
Match cells by name（LVS automatch）：通过名称自动匹配单元；
Use H-Cells file[hcells]：可以自定义文件hcells来匹配单元；
PEX x-Cells file：指定寄生参数提取单元文件。
（4）Blocks选项卡（见图4.86）
Netlist Blocks for ADMS/Hier Extraction：层次化或混合仿真网表提取的顶层单元。
图4.86 工具选项栏选择Inputs→Blocks的显示结果
Probes选项卡（见图4.87）
Probe Point：可打印观察点。
图4.87 工具选项栏选择Inputs→Probes的显示结果
图4.88为工具选项选择Outputs→Netlist的显示结果，此工具选项还包括Net、Reports和SVDB等3个选项。图4.88显示的Netlist选项可分为上下两个部分，上半部分为Calibre PEX提取类型选项（Extraction Type），下半部分为提取网表输出选项。其中Extraction Type的选项较多，提取方式可以在[Transistor Level/GateLevel/Hierarchical/ADMS]中选择，提取类型可在[R+C+CC/R+C/R/C+CC/No R/C]中进行选择，是否提取电感可在[No Inductance/L（Self Inductance）/L+M（Self+Mutual Inductance）]中选择。
（1）Netlist选项卡（见图4.88）
Format[CALIBREVIEW/DSPF/ELDO/HSPICE/SPECTRE/SPEF]：提取文件格式选择，设计者可以根据不同的后仿真工具，提取相应的仿真网表类型。目前比较普遍使用的是Calibre、Eldo和HSPICE三种格式的后仿真网表；
Use Names From：采用Layout或者Schematic来命名节点名称；
File：提取文件名称；
View netlist after PEX finishes：高亮时，PEX完成后自动弹出网表文件。

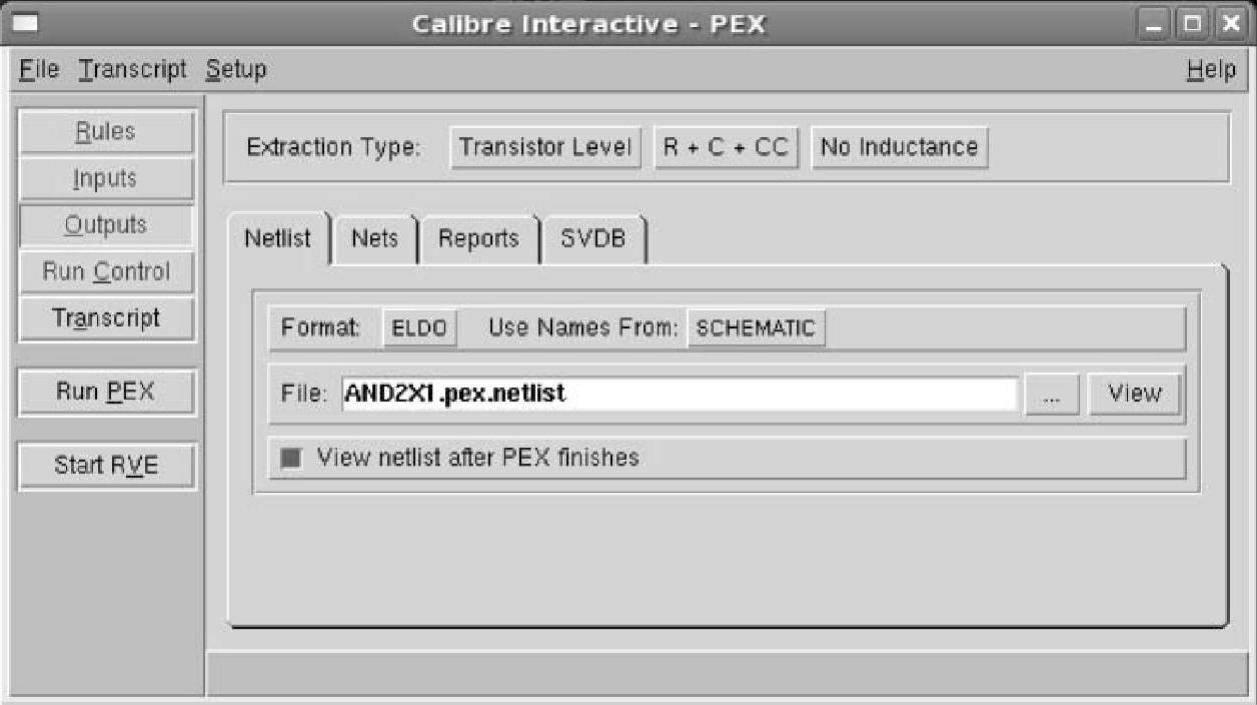

图4.88 工具选项选择Outputs→Netlist时的显示结果
（2）Nets选项卡（见图4.89）

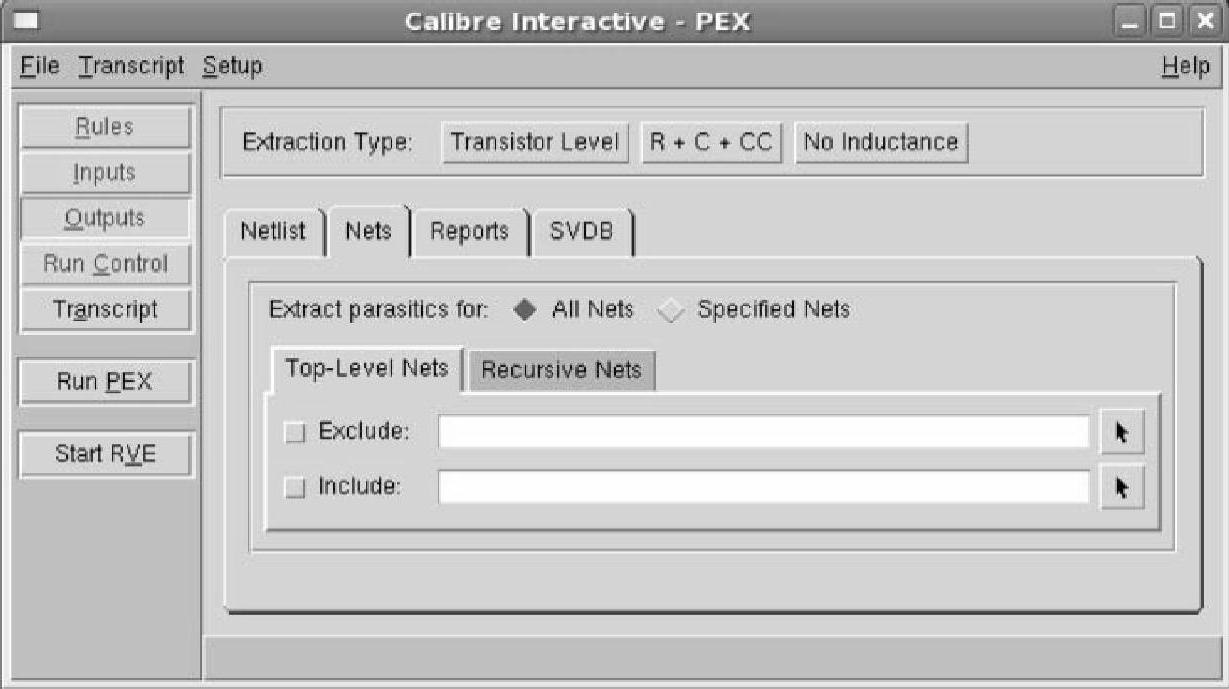

图4.89 工具选项选择Outputs→Nets时的显示结果
Extractparasitic for All Nets/Specified Nets：为所有连线/指定连线提取寄生参数；
Top-Level Nets：如果指定连线提取可以说明提取（Include）/不提取（Ex-clude）线网的名称；
Recursive Nets：如果指定连线提取可以说明提取（Include）/不提取（Ex-clude）底层调用的线网的名称。
（3）Reports选项卡（见图4.90）
Generate PEX Report：高亮则产生PEX提取报告；
PEX Report File：指定产生PEX提取报告名称；
View Report after PEX finishes：高亮则在PEX结束后自动弹出提取报告；
LVS Report File：指定LVS报告文件名称；
View Report after LVS finishes：高亮则在LVS完成后自动弹出LVS报告结果。
图4.90 工具选项选择Outputs→Reports的显示结果
（4）SVDB选项卡（见图4.91）

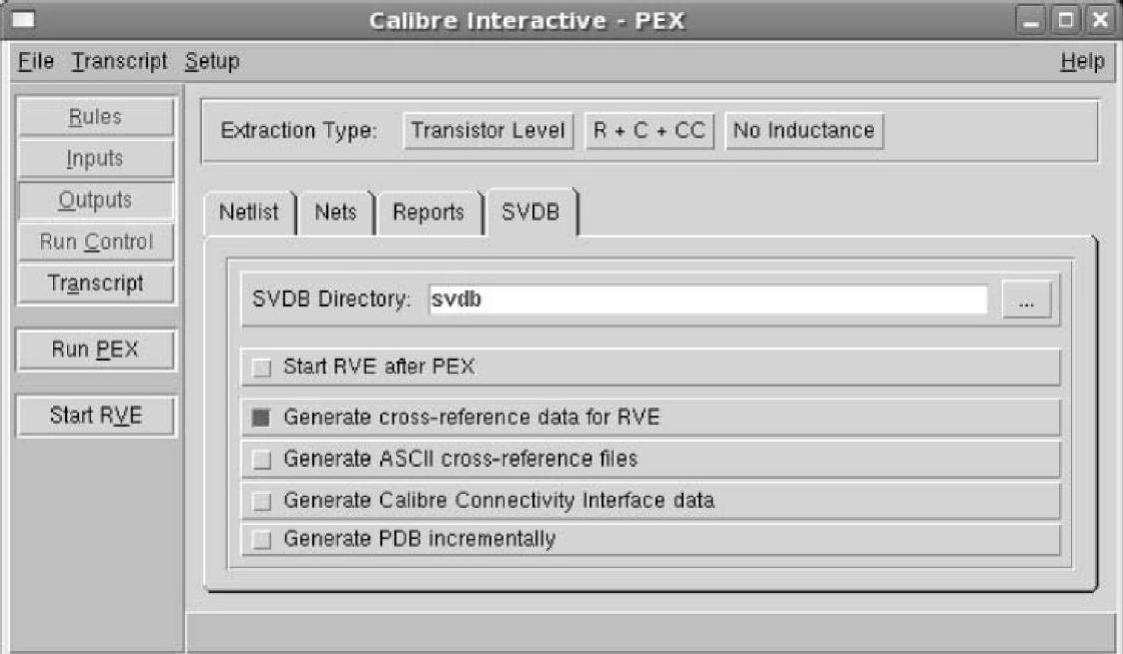

图4.91 工具选项选择Outputs→SVDB的显示结果
SVDB Directory：指定产生SVDB的目录名称；
Start RVE after PEX：高亮则在PEX完成后自动弹出RVE；
Generate cross-reference data for RVE：高亮则为RVE产生参照数据；
Generate ASCII cross-reference files：高亮则产生ASCII参照文件；
Generate Calibre Connectivity Interface data：高亮则产生Calibre连接接口数据；
Generate PDB incrementally：高亮则逐步产生PDB数据库文件。
图4.92为工具选项选择Run Control时的显示结果，图4.92显示的为Run Control中的Performance选项卡，另外还包括Remote Setup、Licensing和Advanced三个选项卡。
Performance选项卡（见图4.92）
Run 64-bit version of Calibre-RVE：高亮表示运行Calibre-RVE 64位版本；
Run hierarchical version of Calibre-LVS：高亮则选择Calibre-LVS的层次化版本运行；
Run Calibre on[Local Host/Remote Host]：在本地或者远程运行Calibre；
Host Information：主机信息；
Run Calibre[Single Threaded/Multi Threaded/Distributed]：采用单线程、多线程或者分布式方式运行Calibre。
图4.92 Run Control菜单中Performance选项卡
图4.92所示的Remote Setup、Licensing和Advanced选项卡一般不需要改动，采用默认值即可。
图4.93为工具选项选择Transcript时的显示结果，显示Calibre PEX的启动信息，包括启动时间、启动版本、运行平台等信息。在Calibre PEX执行过程中，还将显示运行进程。
图4.93 工具选项选择Transcript时的显示结果

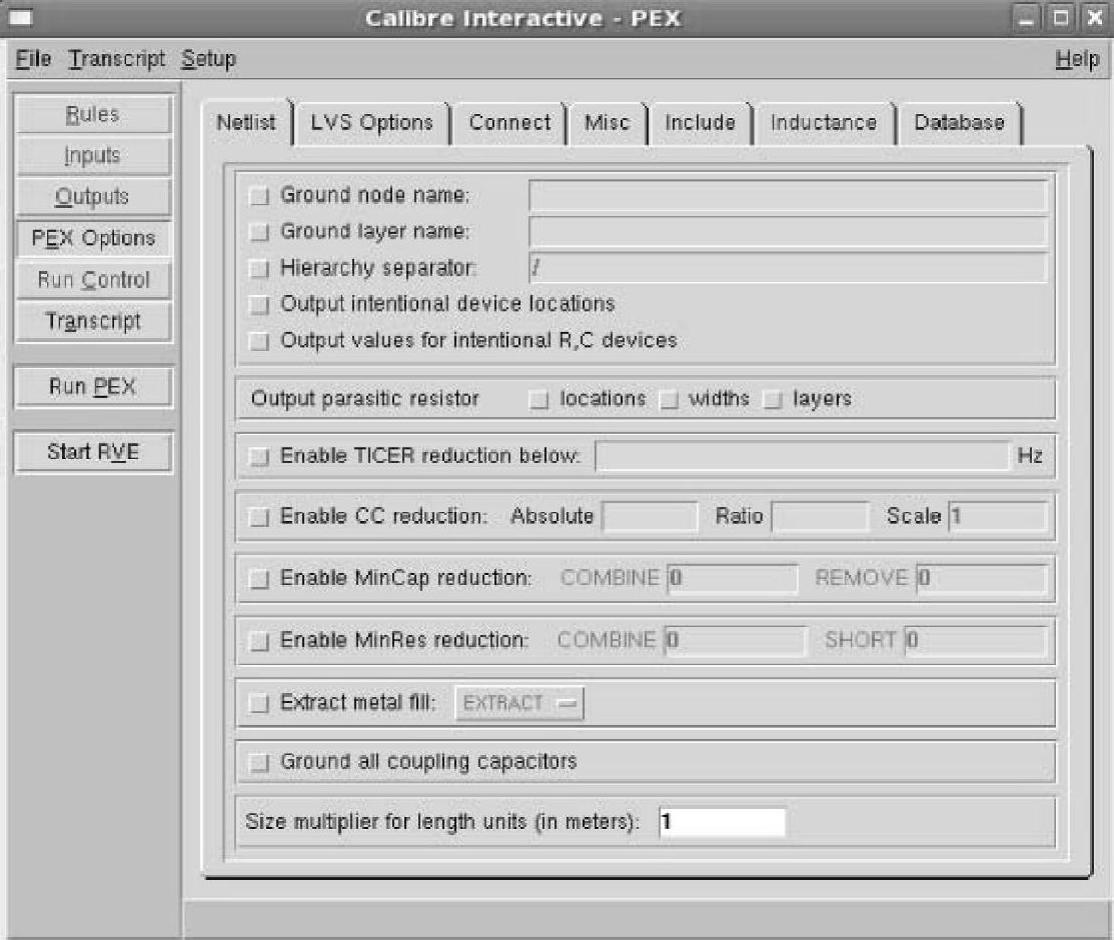

单击菜单Setup→PEX Options可以调出Calibre PEX一些比较实用的选项，如图4.94所示。单击图4.94红框所示的PEX Options选项，主要分为Netlist、LVS Options、Connect、Misc、Includes、Inductance和Database等7个选项卡。PEX Op-tions与上一小节描述的LVS Options类似，所以本节对其不做过多介绍。
图4.94 调出的PEX Options功能选项菜单
单击图4.94中的“Run PEX”按键，可以立即执行Calibre PEX。
单击图4.94中的“Start RVE”按键，手动启动RVE视窗，启动后的视窗如图4.95所示。

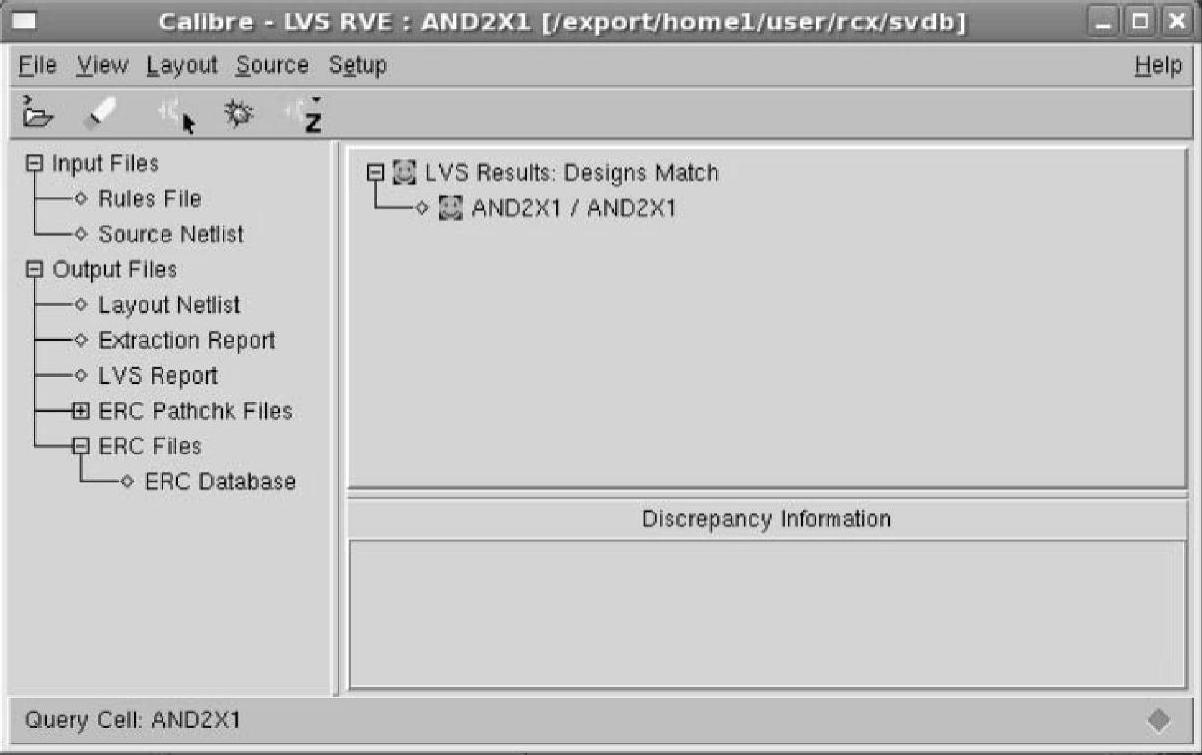

图4.95 Calibre PEX的RVE视窗图
图4.95所示的RVE窗口与Calibre LVS的RVE窗口完全相同。图4.95中出现绿色的笑脸标识则标识LVS已经通过，此时提出的网表文件才能进行后仿真。可以通过对输出报告的检查来判断LVS是否通过，图4.96所示为LVS通过的示意图。而图4.97为LVS通过后以HSPICE格式反提出的部分后仿真网表文件。

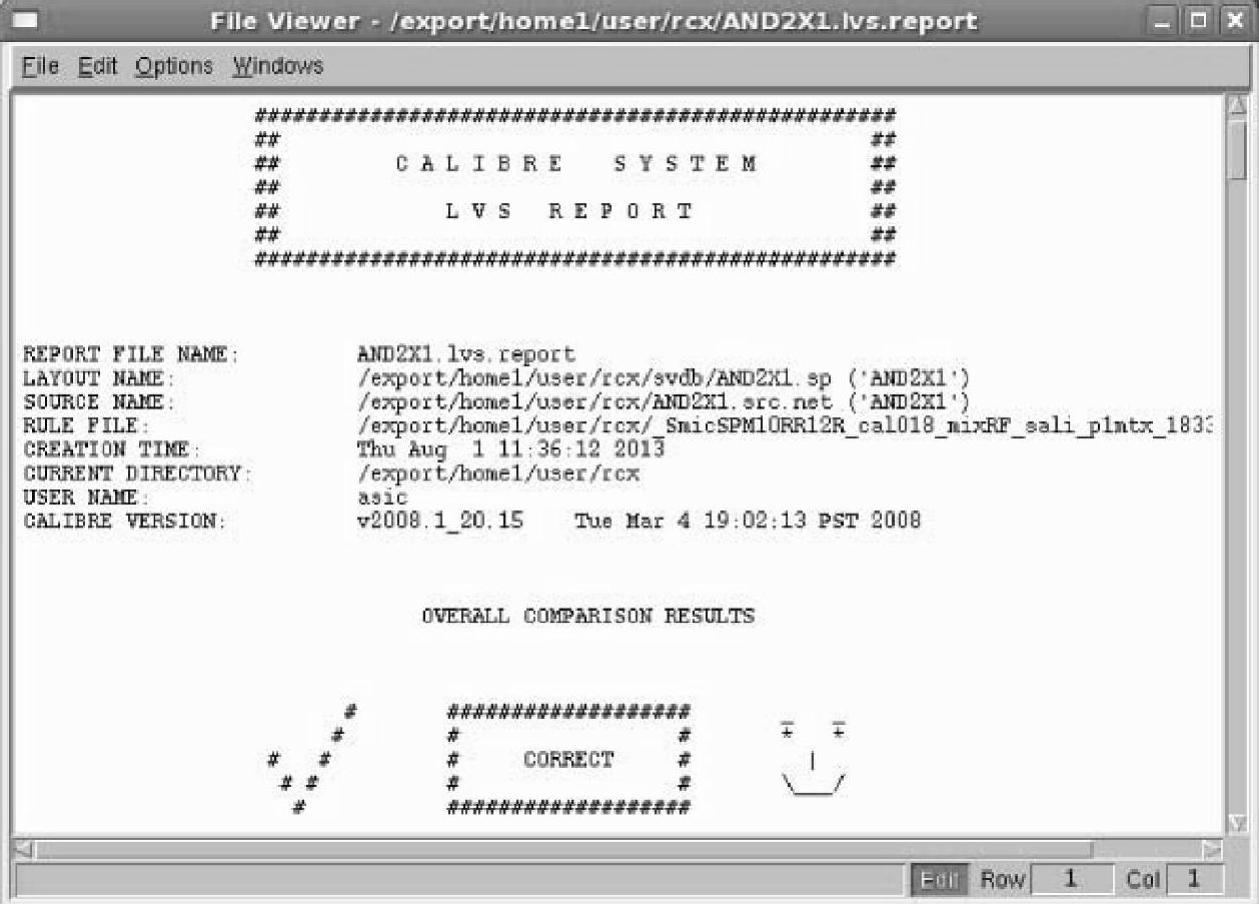

图4.96 LVS通过时输出报告显示
图4.97 反提网表示意图
