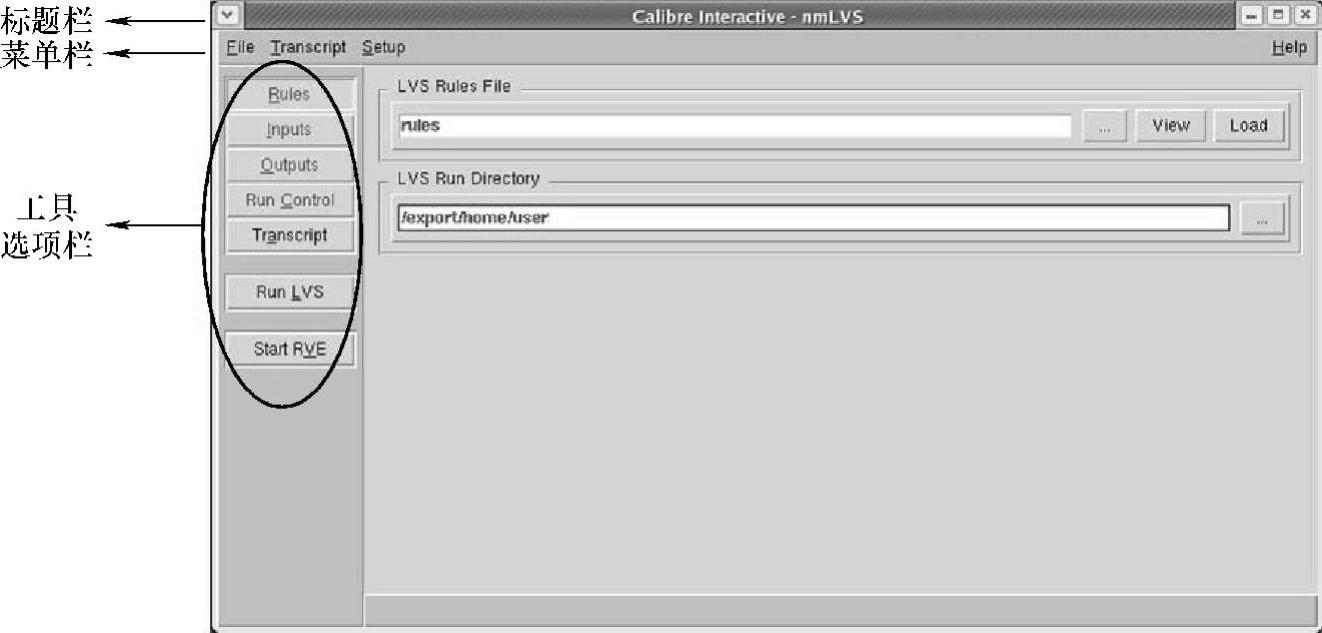

图4.43为Calibre LVS主界面，如图可知，Calibre LVS的主界面分为标题栏、菜单栏和工具选项栏。
图4.43 Calibre LVS主界面
其中，标题栏显示的是工具名称（Calibre Interactive-nmLVS），菜单栏分为File、Transcript和Setup三个主菜单，每个主菜单包含若干个子菜单，其子菜单功能如表4.5～表4.7所示；工具选项栏包括Rules、Inputs、Outputs、Run Control、Transcript、Run LVS和Start RVE等7个选项栏，每个选项栏对应了若干个基本设置，将在后面进行介绍。Calibre LVS主界面中的工具选项栏，红色字框代表对应的选项还没有填写完整，绿色代表对应的选项已经填写完整，但是不代表填写完全正确，需要用户进行确认填写信息的正确性。
表4.5 Calibre LVS主界面File菜单功能介绍

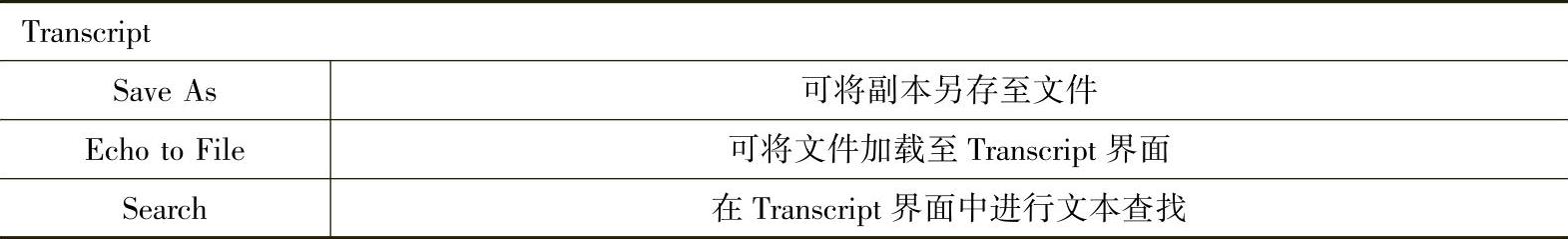

表4.6 Calibre LVS主界面Transcript菜单功能介绍

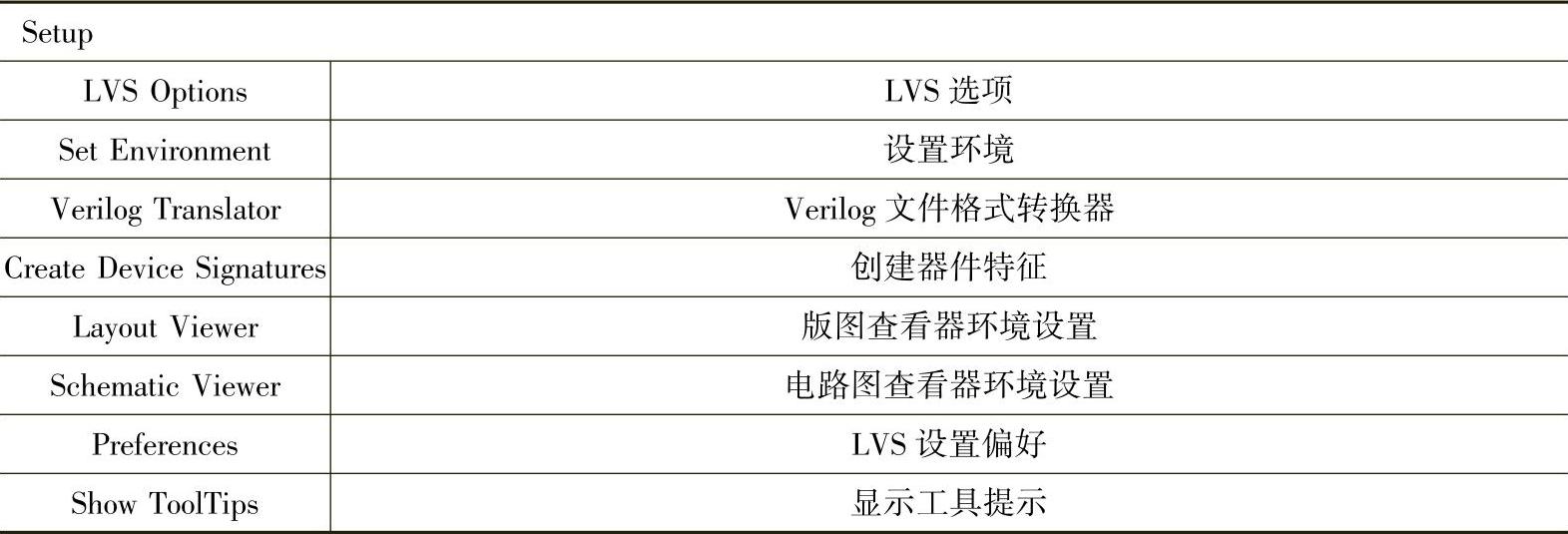

表4.7 Calibre LVS主界面Setup菜单功能介绍

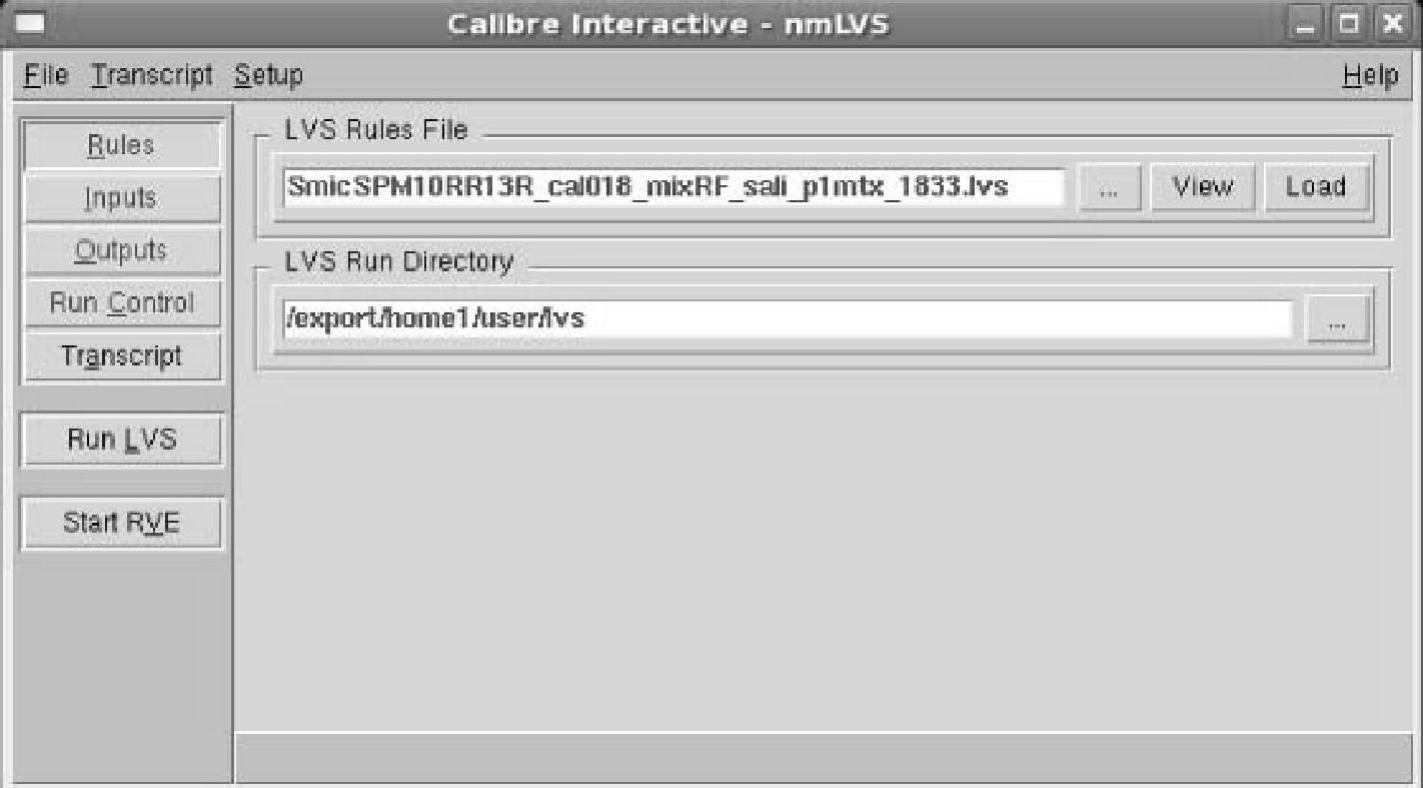

图4.43同时也为工具选项栏选择Rules的显示结果，其界面右侧分别为规则文件选择栏以及规则文件路径选择栏。规则文件栏为定位LVS规则文件的位置，其中[...]为选择规则文件在磁盘中的位置，View为查看选中的LVS规则文件，Load为加载之前保存过的规则文件；路径选择栏为选择Calibre LVS的执行目录，单击[...]可以选择目录，并在框内进行显示。图4.44的Rules已经填写完毕。

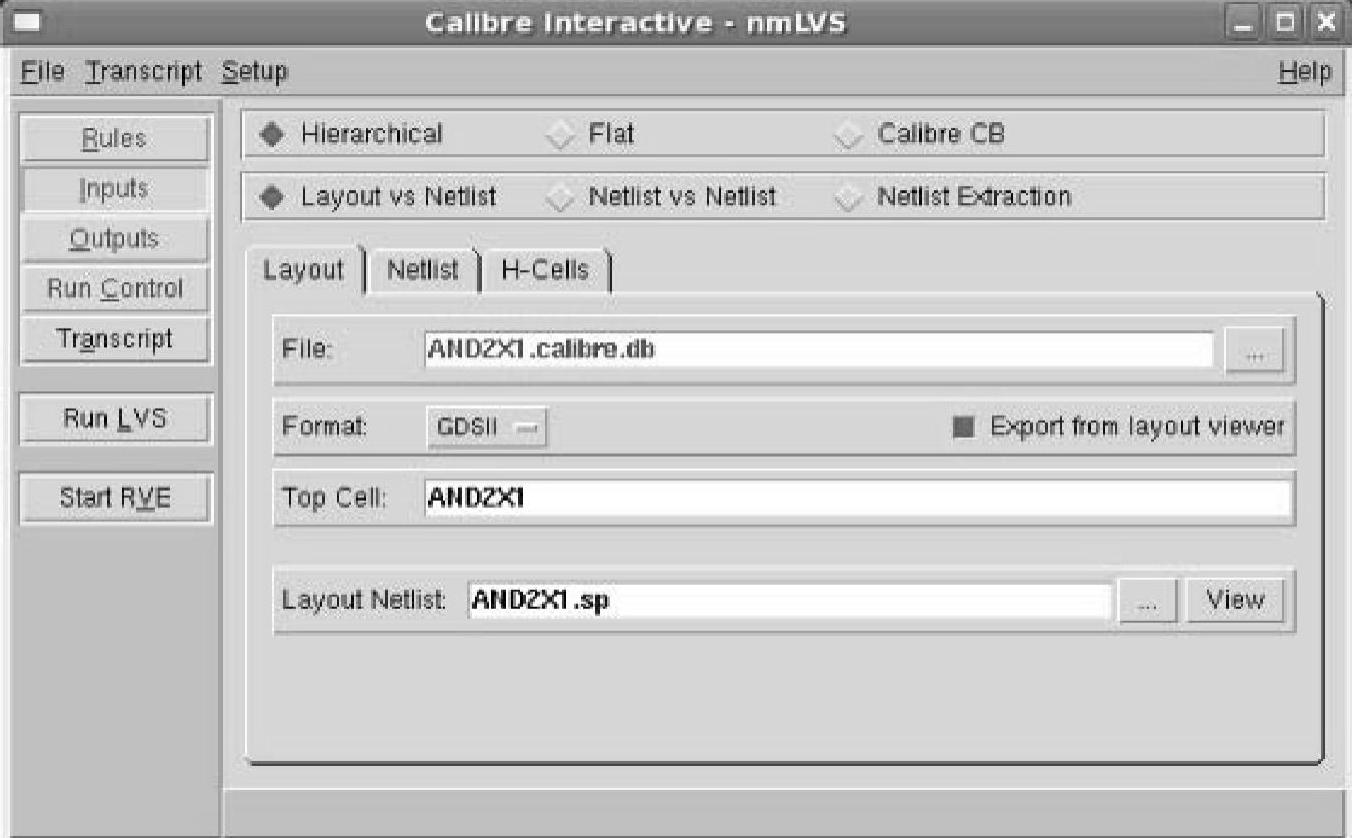

图4.45为工具选项栏选择Inputs下Layout的显示结果，图4.45可分为上下两个部分，上半部分为Calibre LVS的验证方法（Hierarchical、Flat或者Calibre CB可选）和对比类别（Layout vs Netlist、Netlist vs Netlist和Netlist Extraction可选），下半部分为版图Layout、网表Netlist和层次换单元H-Cells的基本选项。
（1）Layout选项（见图4.45）
图4.44 填写完毕的Calibre LVS
Files：版图文件名称；
Format[GDS/OASIS/LEFDEF/MILKYWAY/OPENACCESS]：版图文件格式可选；
Top Cell：选择版图顶层单元名称，如图是层次化版图，则会出现选择框；
Layout Netlist：填入导出版图网表文件名称。
图4.45 工具选项栏选择Inputs→Layout的显示结果

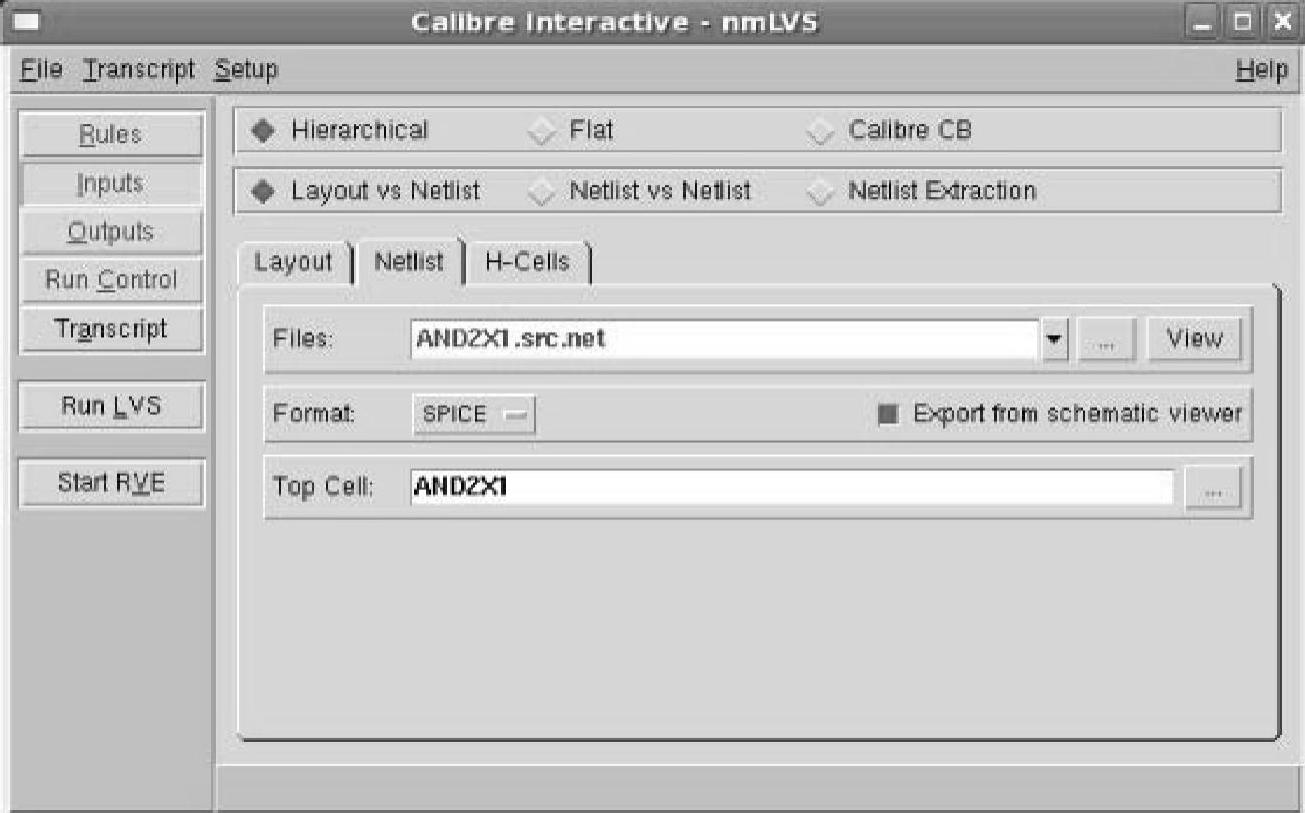

（2）Netlist选项（见图4.46）
Files：网表文件名称；
Format[SPICE/VERILOG/MIXED]：网表文件格式SPICE、VERILOG和混合可选；
Export from schematic viewer：高亮为从电路图查看器中导出电路网表文件；
Top Cell：选择电路图顶层单元名称，如图是层次化版图，则会出现选择框。
图4.46 工具选项栏选择Inputs→Netlist的显示结果

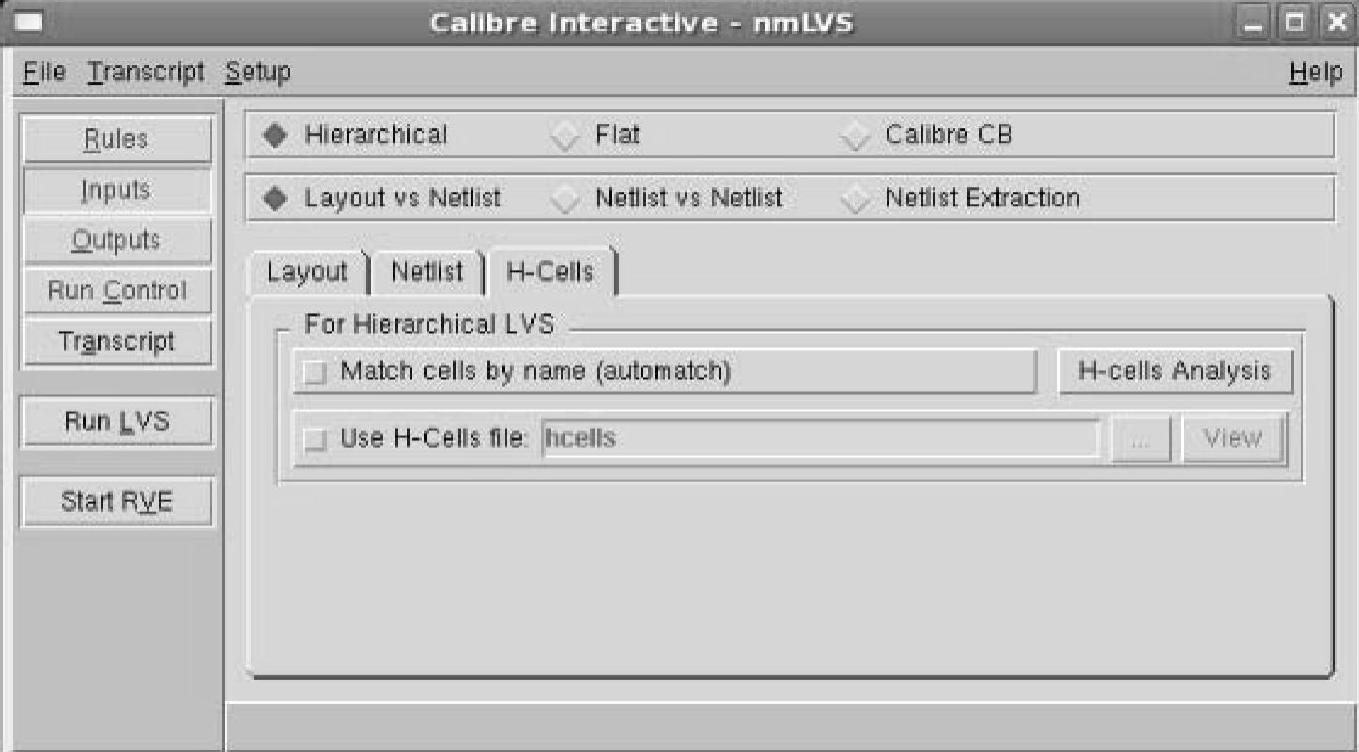

（3）H-cells选项（见图4.47，当采用层次化方法做LVS时，H-Cells选项才起作用）
Match cells by name（automatch）：通过名称自动匹配单元；
Use H-Cells file[hcells]：可以自定义文件hcells来匹配单元。
图4.47 工具选项栏选择Inputs→H-Cells的显示结果

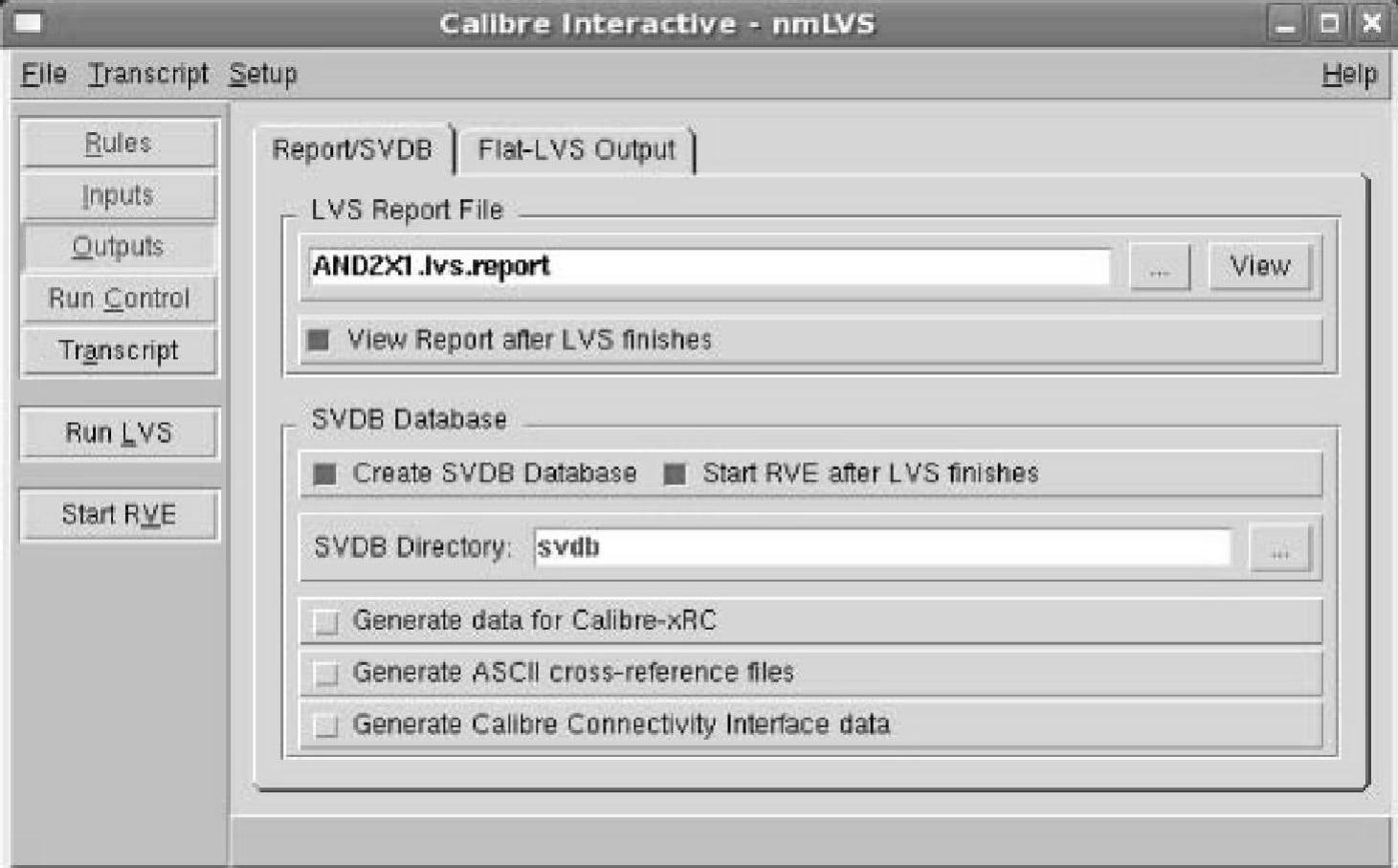

图4.48为工具选项选择Outputs的Report/SVDB时的显示结果，图4.48显示的内容可分为上下两个部分，上面为Calibre LVS检查后输出结果选项，下面为SVDB数据库输出选项。
（1）Report/SVDB选项卡（见图4.48）
LVS Report File：Calibre LVS检查后生成的报告文件名称；
View Report after LVS finishes：高亮后Calibre LVS检查后自动开启查看器；
Create SVDB Database：高亮后创建SVDB数据库文件；
Start RVE after LVS finishes：高亮后LVS检查完成后自动弹出RVE窗口；
SVDB Directory：SVDB产生的目录名称，默认为svdb；
Generate data for Calibre-xRC：将为Calibre-xRC产生必要的数据；
Generate ASCII cross-reference files：产生Calibre连接接口数据ASCII文件；
Generate Calibre Connectivity Interface data：产生Calibre连接界面上的相关数据。
图4.48 工具选项选择Outputs→Report/SVDB时的显示结果

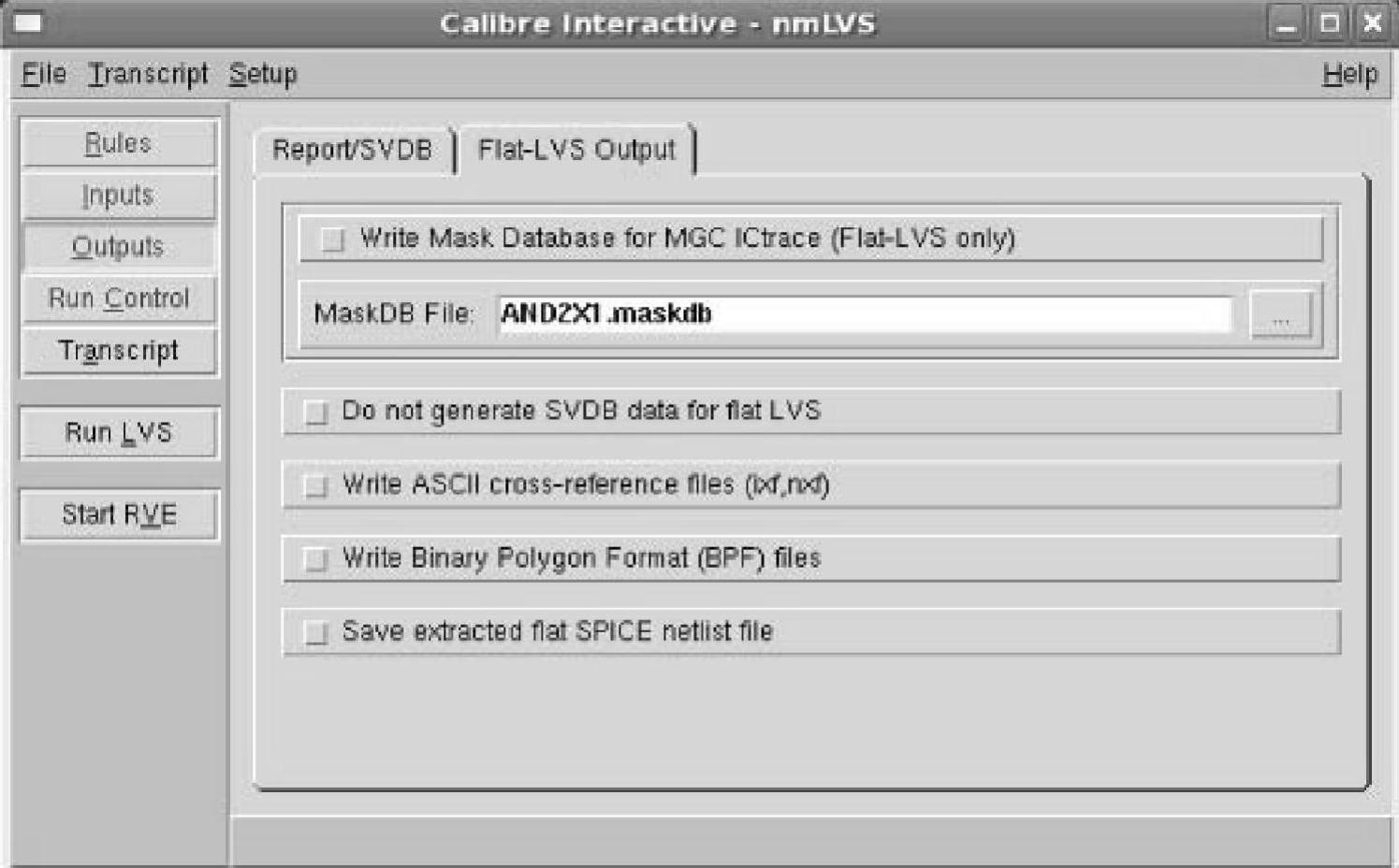

（2）Flat-LVS Output选项卡（见图4.49）
Write Mask Database for MGC ICtrace（Flat-LVS only）：为MGC保存掩膜数据库文件；
Mask DB File：如果需要保存文件，写入文件名称；
Do not generate SVDB data for flat LVS：不为打散的LVS产生SVDB数据；
Write ASCII cross-reference files（ixf，nxf）：保存ASCII对照文件；
Write Binary Polygon Format（BPF）file：保存BPF文件；
Save extracted flat SPICE netlist file：高亮后保存提取打散的SPICE网表文件。
图4.49 工具选项选择Outputs→Flat-LVS Output时的显示结果
图4.50为工具选项选择Run Control时的显示结果，图4.50显示的为Run Control中的Performance选项卡，另外还包括Remote Execution和Licensing两个选项卡。
Performance选项卡（见图4.50）
图4.50 Run Control菜单中Performance选项卡
Run 64-bit version of Calibre-RVE：高亮表示运行Calibre-RVE 64位版本；
Run Calibre on[Local Host/Remote Host]：在本地或者远程运行Calibre；
Host Information：主机信息；
Run Calibre[Single Threaded/Multi Threaded/Distributed]：采用单线程、多线程或者分布式方式运行Calibre。
图4.50所示的Remote Setup和Licensing选项卡采用默认值即可。

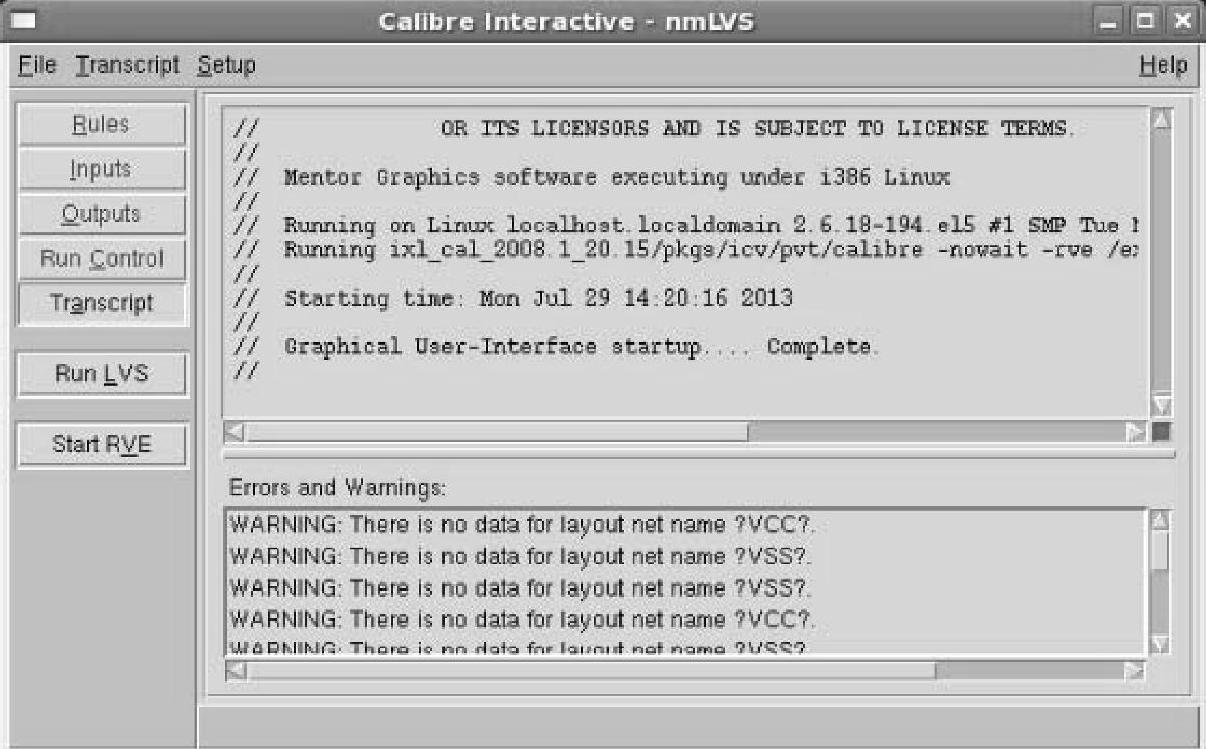

图4.51为工具选项选择Transcript时的显示结果，显示Calibre LVS的启动信息，包括启动时间、启动版本、运行平台等信息。在Calibre LVS执行过程中，还显示Calibre LVS的运行进程。
图4.51 工具选项选择Transcript时的显示结果

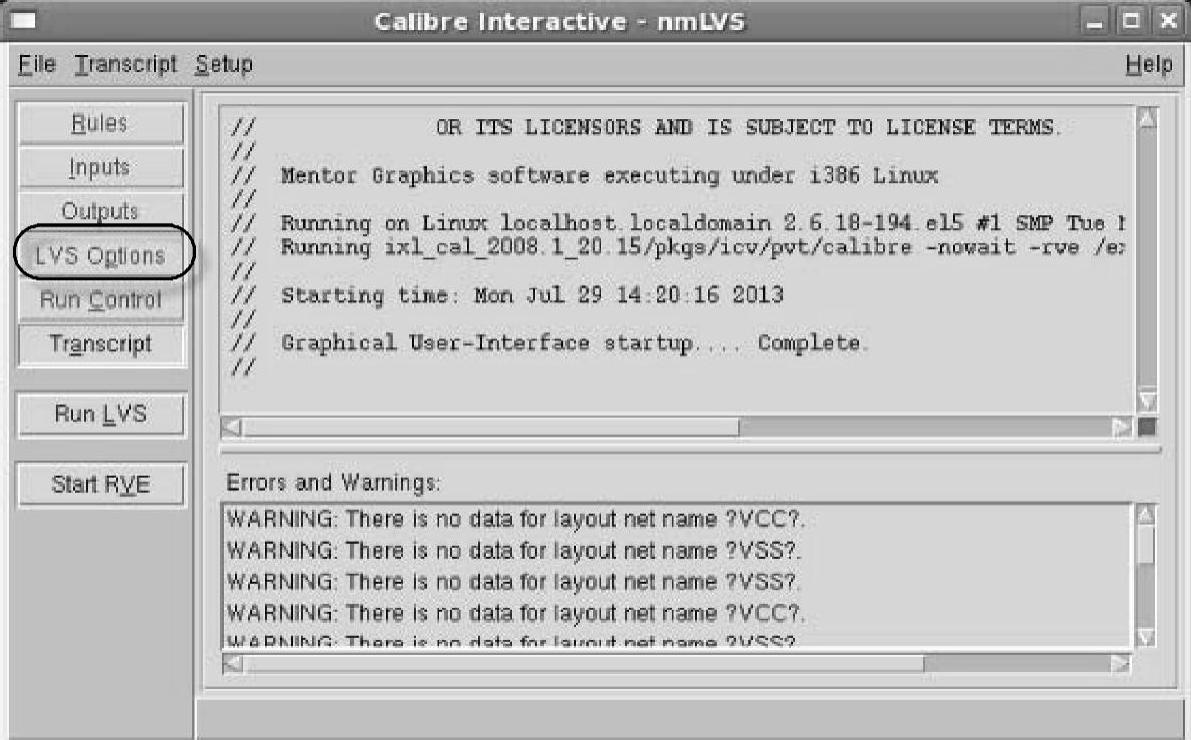

单击菜单Setup→LVS Options可以调出Calibre LVS一些比较实用的选项，如图4.52所示。单击图4.52红框所示的LVS Options，如图4.53所示，主要分为Sup-ply、Report、Gates、Shorts、ERC、Connect、Include和Database等7个选项卡。
图4.52 调出的LVS Options功能选项菜单

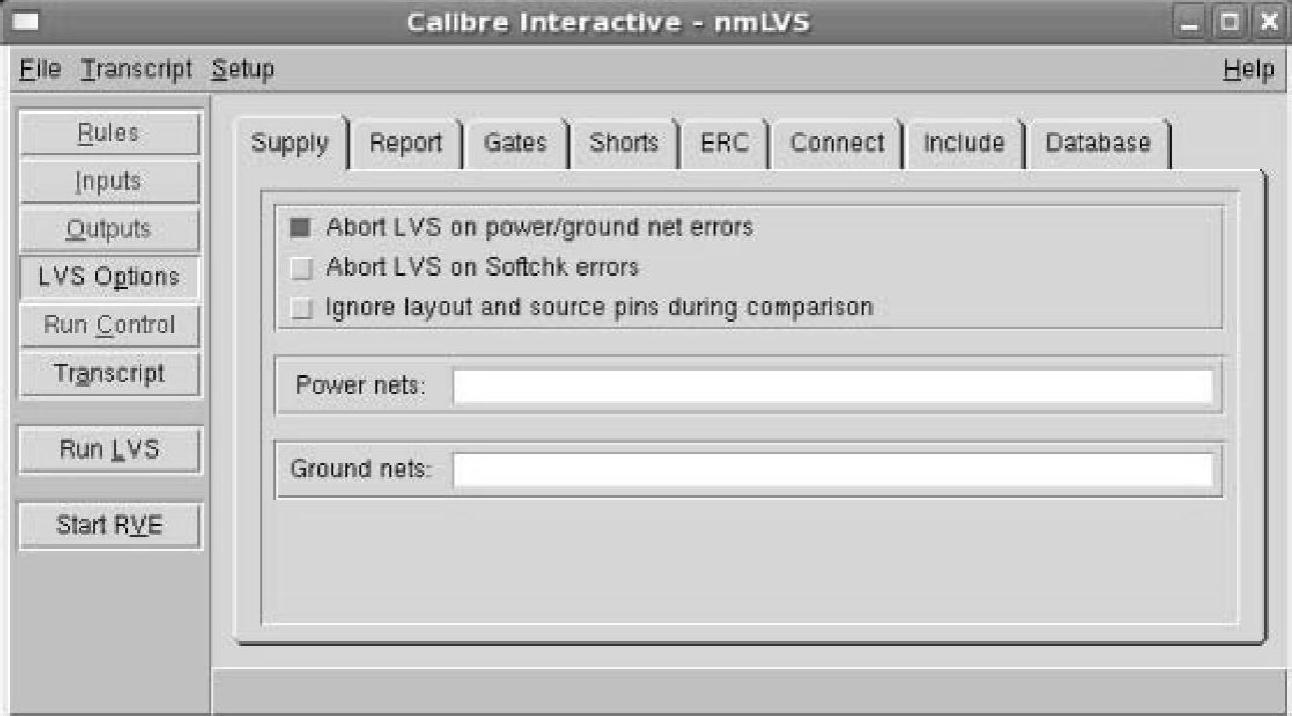

图4.53为LVS Option功能选项中的Supply选项卡。
About LVS on power/ground net errors：高亮时，当发现电源和地短路时LVS中断；
About LVS on Softchk errors：高亮时，当发现软连接错误时LVS中断；
Ignore layout and source pins during comparison：在比较过程中忽略版图和电路中的端口；
Power nets：可以加入电源线网名称；
Ground nets：可以加入地线网名称。
图4.53 LVS Options选项菜单Supply选项卡
图4.54为LVS Options功能选项中的Report选项卡。
图4.54 LVS Options选项菜单Report选项卡
LVS Report Options：LVS报告选项；
Max.discrepancies printed in report：报告中显示的最大错误数量。
Great Seed Promotions Report：产生将所有版图层次打平后的LVS报告。
Max.polygons per seed-promotion in report：报告中显示的最大多边形错误的数量。

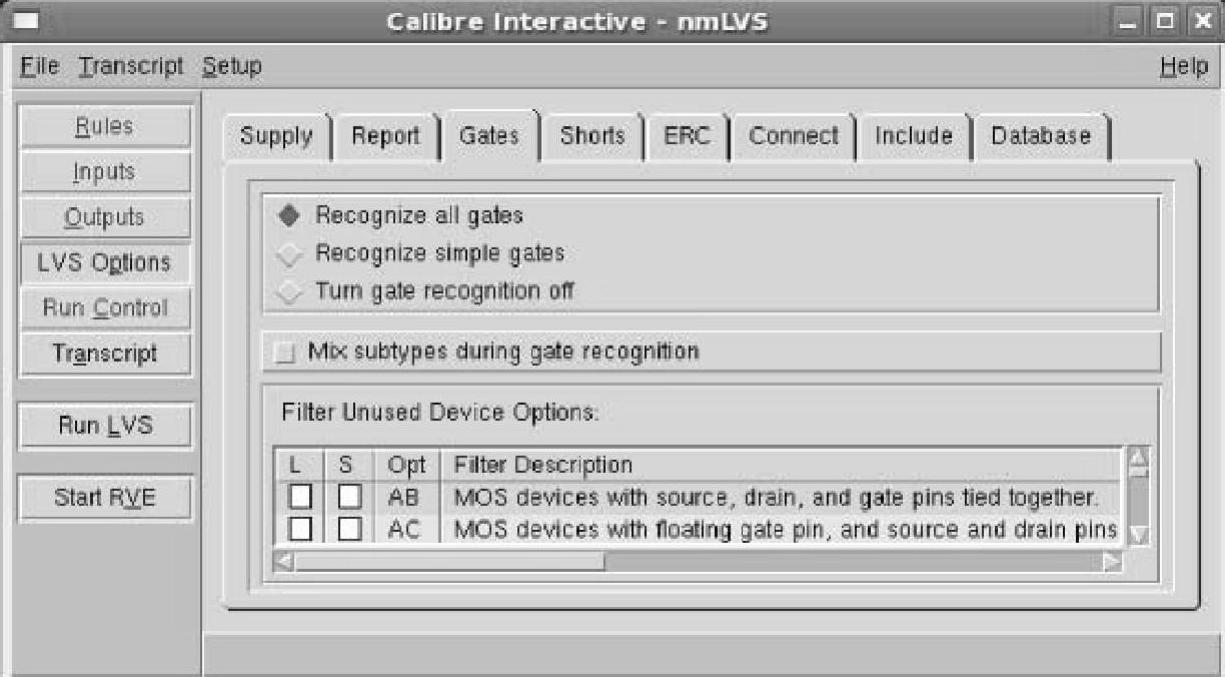

图4.55为LVS Options功能选项中的Gates选项卡。
Recognize all gates：高亮后，LVS识别所有的逻辑门来进行比对；
Recognize simple gates：高亮后，LVS只识别简单的逻辑门（反相器、与非门、或非门）来进行比对；
Turn gate recognize gate off：高亮后，只允许LVS按照晶体管级来进行比对；
Mix subtypes during gate recognition：在逻辑门识别过程中采用混合子类型进行比对；
Filter Unused Device Options：过滤无用器件选项。
LVS Options选项Shorts选项卡使用默认设置即可。
图4.55 LVS Options选项Gates选项卡

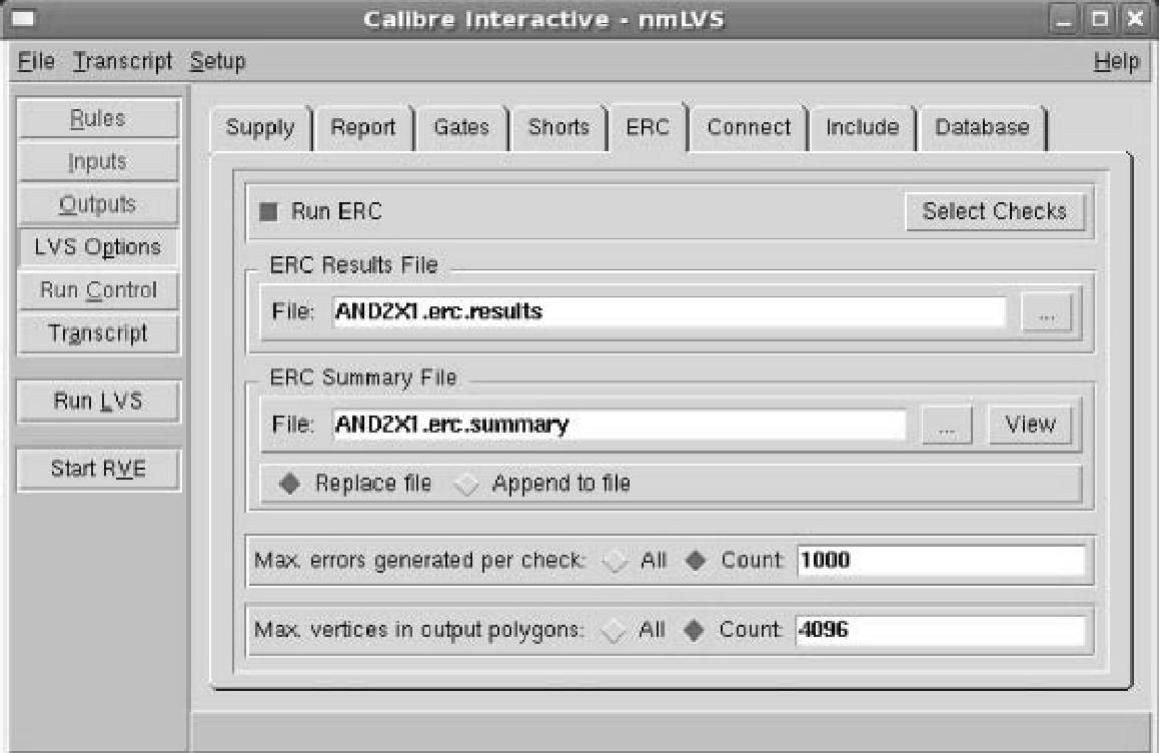

图4.56为LVS Options选项ERC选项卡。
Run ERC：高亮后，在执行Calibre LVS的同时执行ERC，可以选择检查类型；
ERC Results File：填写ERC结果输出文件名称；
ERC Summary File：填写ERC总结文件名称；
Replace file/Append to file：替换文件或者追加文件；
Max.errors generated per check：每次检查产生错误的最大数量；
Max.vertices in output polygon：指定输出多边形顶点数的最大值。

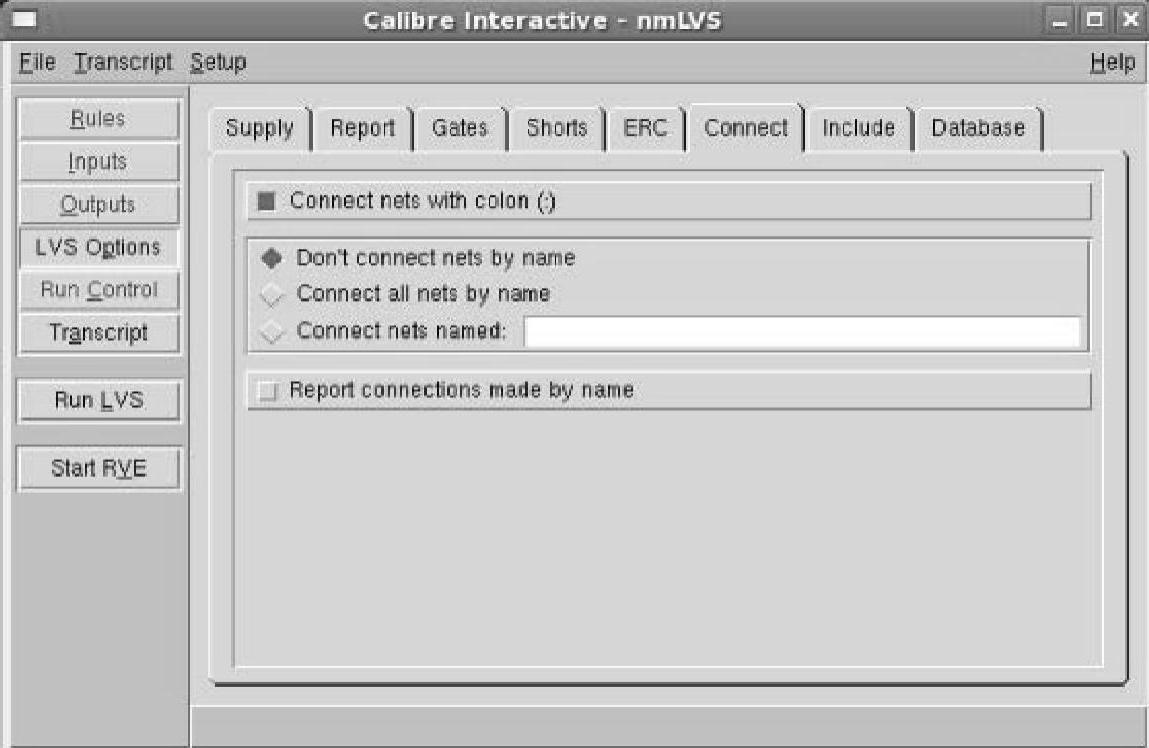

图4.57为LVS Options选项Connect选项卡。
Connect nets with colon（：）：高亮后，版图中有文本标识后以同名冒号结尾的，默认为连接状态；
Don′t connect nets by name：高亮后，不采用名称方式连接线网；
Connect all nets by named：高亮后，采用名称的方式连接线网；
Connect nets named：高亮后，对于填写名称的线网采用名称方式连接；
Report connections made by name：高亮后，报告通过名称方式的连接。

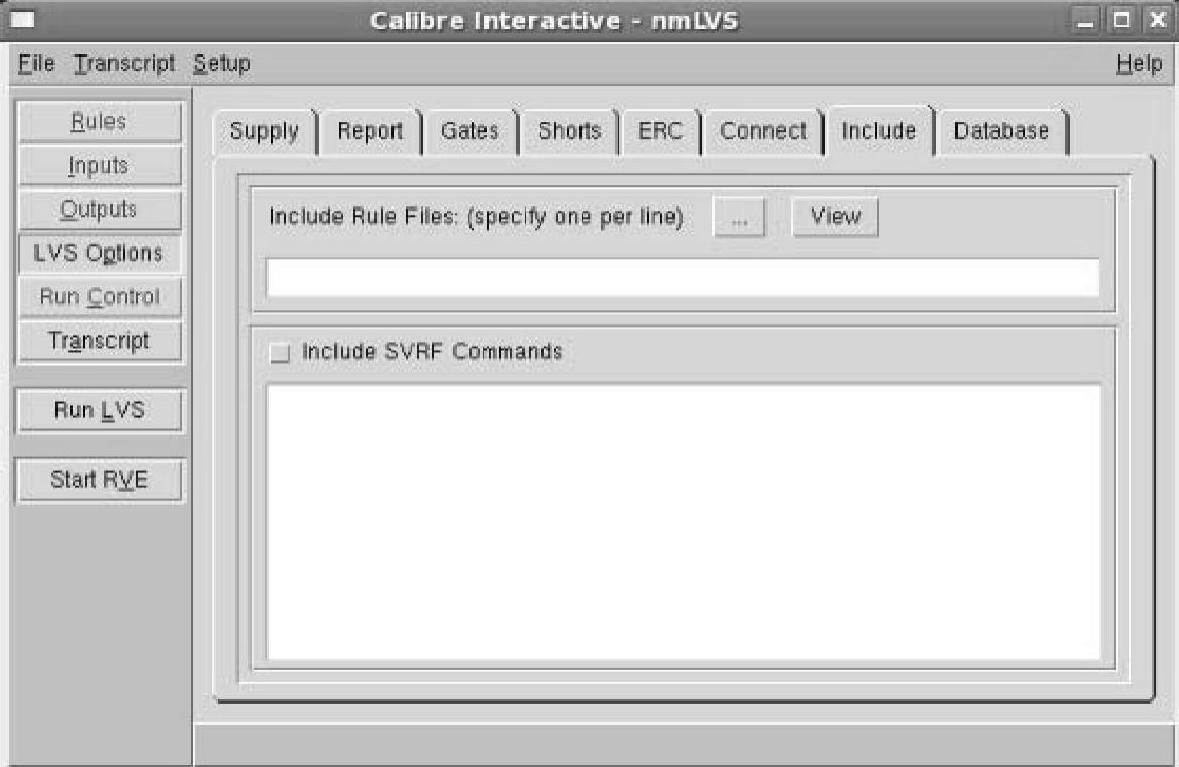

图4.58为LVS Options选项Includes选项卡。
Include Rule Files：（specify one per line）：包含规则文件；
Include SVRF Commands：包含标准验证规则格式命令。
图4.56 LVS Options选项ERC选项卡
图4.57 LVS Options选项Connect选项卡
在Calibre LVS主界面的工具选项栏中，单击图4.58中的“Run LVS”按键，可以立即执行Calibre LVS检查。同样在Calibre LVS主界面的工具选项栏中，单击图4.58中的“Start RVE”按键，可以手动启动RVE视窗，启动后的视窗如图4.59所示。
图4.58 LVS Options选项Includes子选项卡

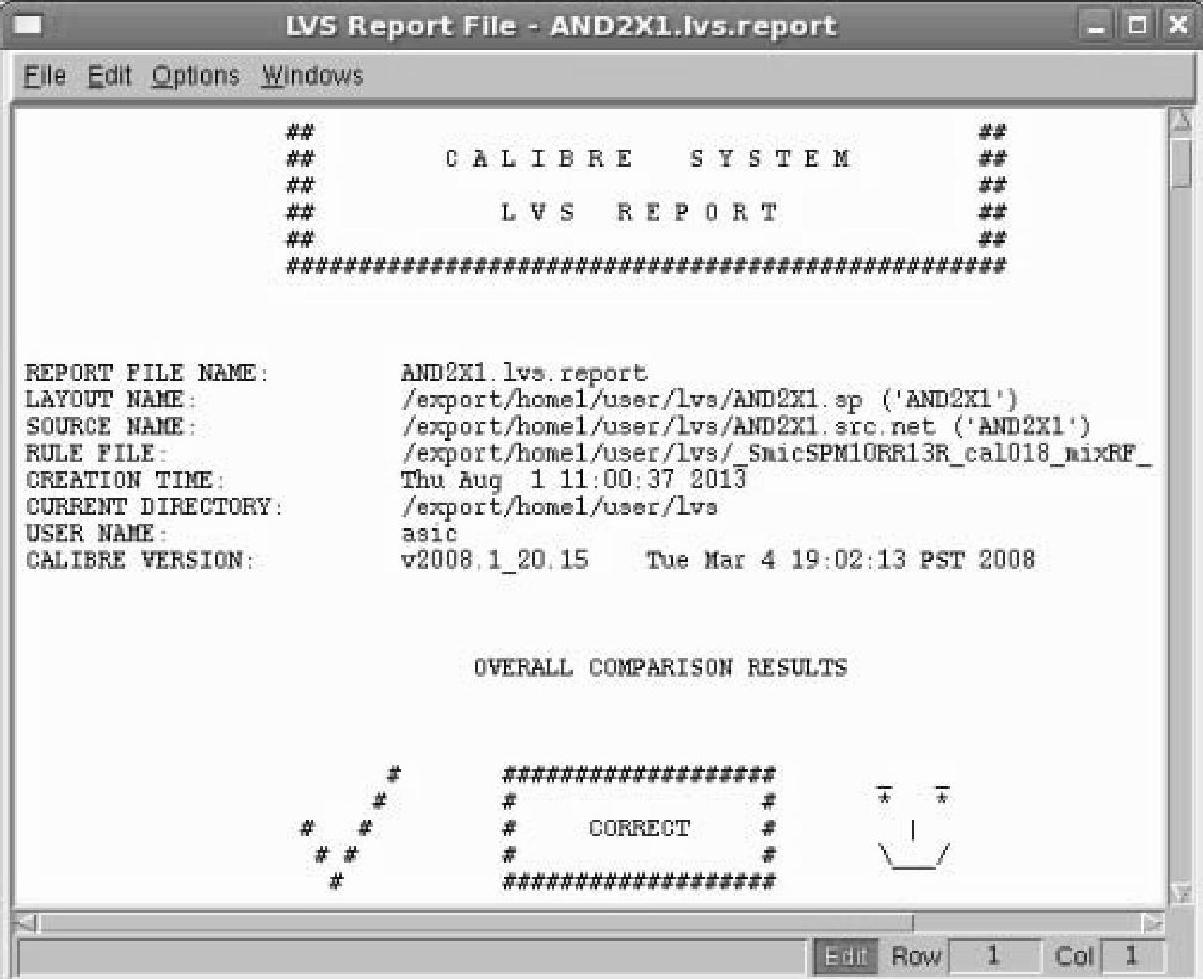

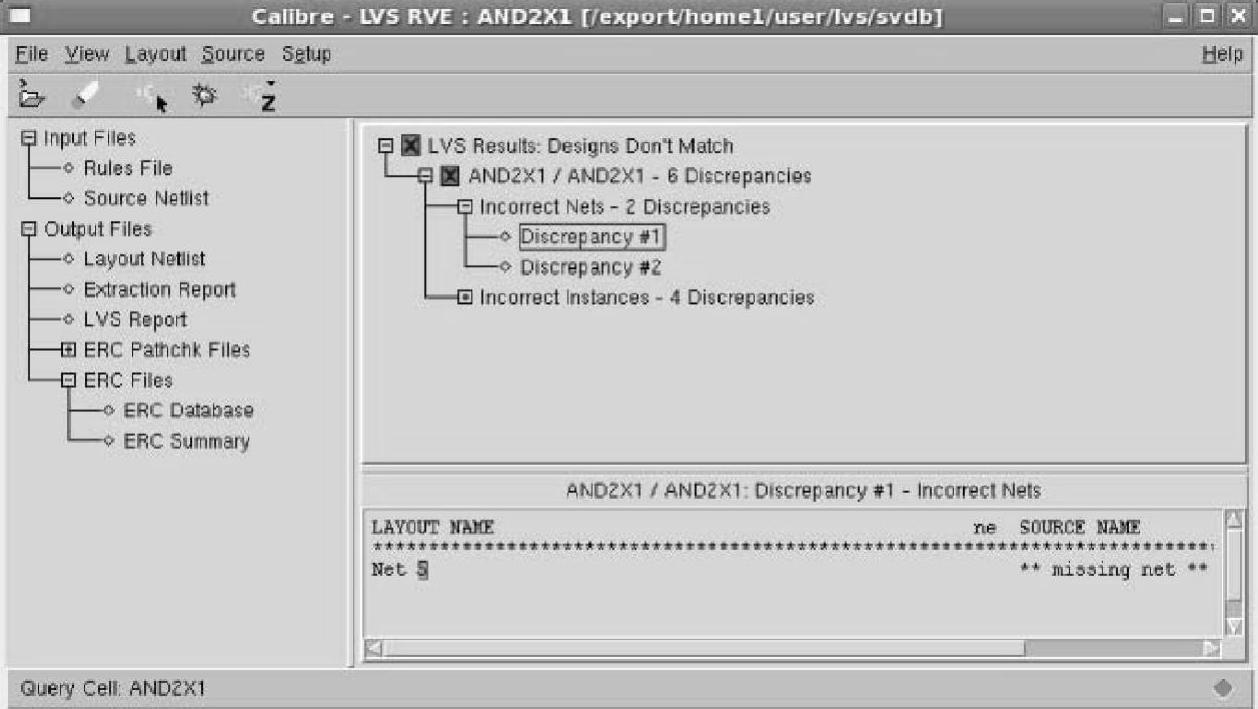

图4.59所示的RVE窗口，分为左侧的LVS结果文件选择框、右上侧的LVS匹配结果以及右下侧的不一致信息三个部分。其中LVS结果文件选择框包括了输入的规则文件、电路网表文件，输出的版图网表文件、器件以及连接关系，匹配报告和ERC报告等；LVS匹配结果显示了LVS运行结果；不一致信息包括了LVS不匹配时对应的说明信息。图4.60为LVS通过时的RVE视窗图。同时也可以输出报告来查验LVS是否通过，图4.61的标识（对号标识+CORRECT+笑脸）表明LVS也通过。
图4.59 Calibre LVS的RVE视窗图

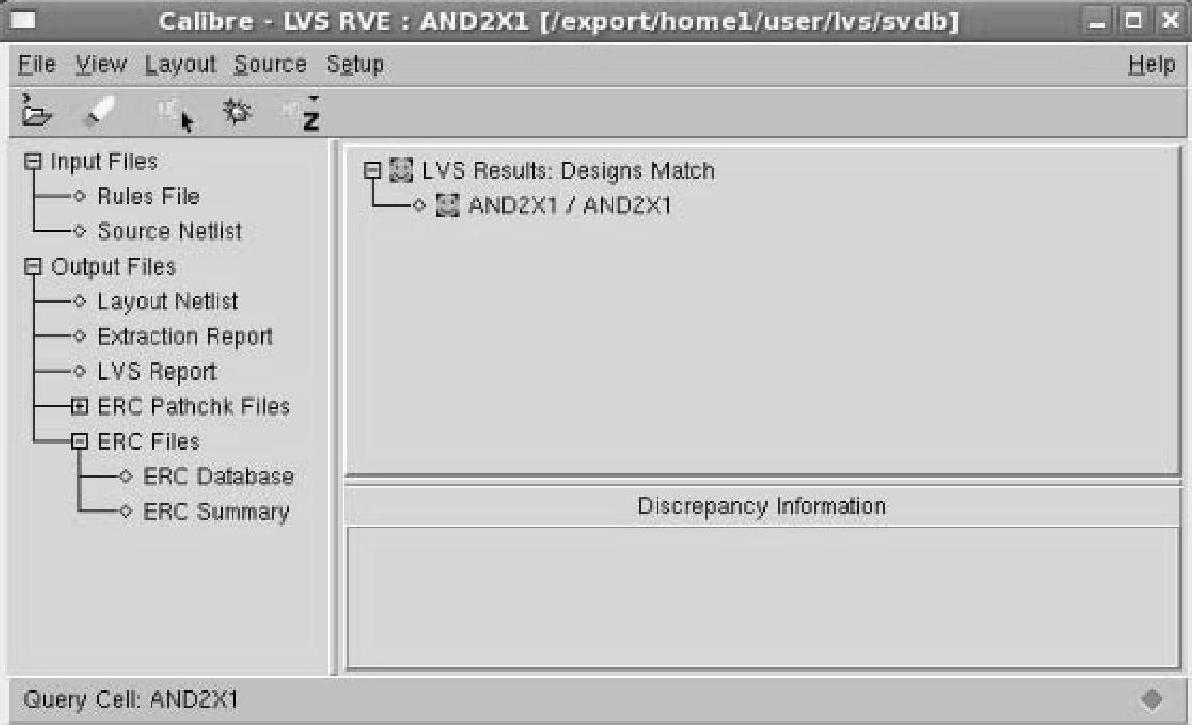

图4.60 LVS通过时的RVE视窗图
图4.61 LVS通过时输出报告显示
