DRC是设计规则检查（Design Rule Check）的简称，主要根据工艺厂商提供的设计规则检查文件，对设计的版图进行检查。其检查内容主要以版图层为主要目标，对相同版图层以及相邻版图层之间的关系以及尺寸进行规则检查。DRC的目的是保证版图满足流片厂家的设计规则。芯片只有满足厂家设计规则的版图才有可能成功制造，并且符合电路设计者的设计初衷。图4.10示出不满足流片厂家设计规则的要求，设计的版图与制造出的芯片的差异。

图4.10 不满足设计规则版图与芯片对比

图4.10为不满足设计规则，设计的版图与制造出芯片的差异。图中可以看出，左侧线条在左下角变窄，而变窄部分如不满足设计规则的要求，在芯片制造过程中就可能发生物理上的断路，造成芯片功能失效。所以在版图设计完成后必须采用流片厂家的设计规则进行检查。

图4.11为采用Mentor Calibre工具做DRC的基本流程图。如图4.11所示，采用Calibre对输入版图进行DRC，其输入主要包括两项，一个是设计者的版图数据（Layout），一般为GDSII格式，另外一个就是流片厂家提供的设计规则（Rule File）。其中Rule File中限制了版图设计的要求以及提供Calibre工具如何做DRC。Calibre做完DRC后输出处理结果，设计者可以通过一个查看器（Viewer）来看，并通过提示信息对版图中出现的错误进行修正，直到无DRC错误为止。

Calibre DRC是一个基于边缘（EDGE）的版图验证工具，其图形的所有运算都是基于边缘来进行的，这里的边缘还区分内边和外边，如图4.12所示。

Calibre DRC文件的常用指令主要包括内边检查（Internal）、外边检查（External）、尺寸检查（Size）、覆盖检查（Enclosure）等，下面分别介绍Internal、External和Enclosure三种功能。

内边检查（Internal）指令一般用于检查多边形的内间距，可以用来检查同一版图层的多边形内间距，也可以检查两个不同版图层的多边形之间的内间距，如图4.13所示。

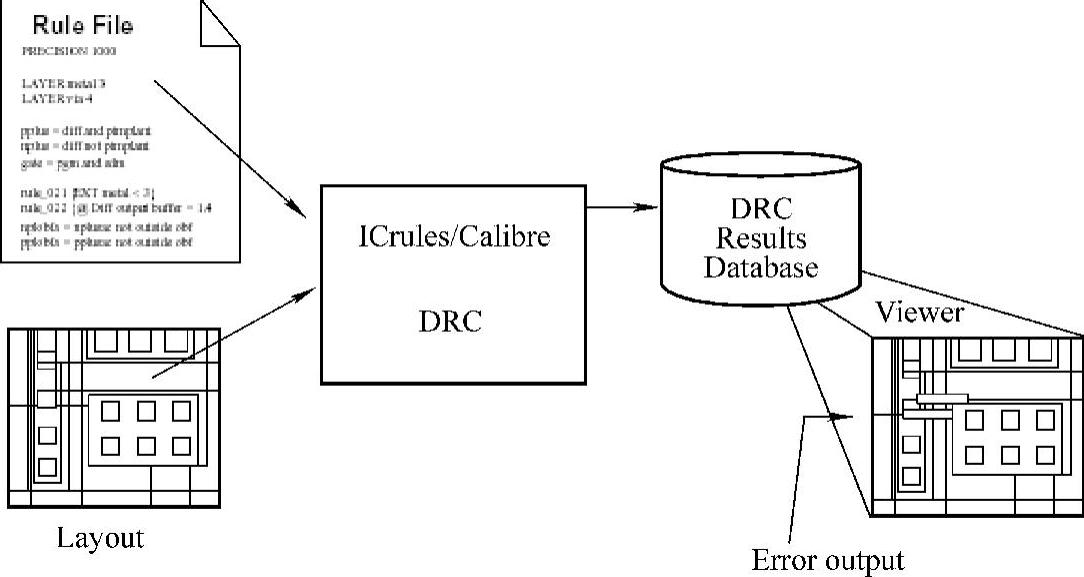

图4.11 采用Mentor Calibre工具做DRC的基本流程图

图4.12 Mentor Calibre边缘示意图

在图4.13中，内边检查的是多边形内边的相对关系，需要注意的是图4.13左侧凹进去的相对两边不做检查，这是因为两边是外边缘的缘故。一般内边检查主要针对的是多边形或者矩形宽度的检查，例如金属最小宽度等。

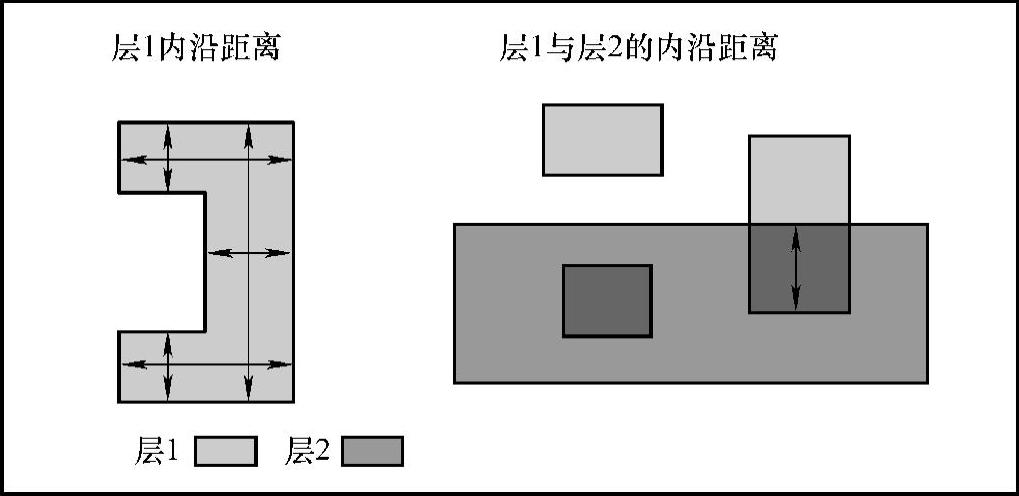

图4.13 Calibre DRC内边检查示意图

外边检查（External）指令一般用于检查多边形外间距，可以用来检查同一版图层多边形的外间距，也可以检查两个不同版图层多边形的外间距，如图4.14所示。

在图4.14中，外边检查的是多边形外边的相对关系，图4.14对其左侧凹进去的部分上、下两边做检查。一般外边检查主要针对的是多边形或者矩形与其他图形距离的检查，例如同层金属、相同版图层允许的最小间距等。

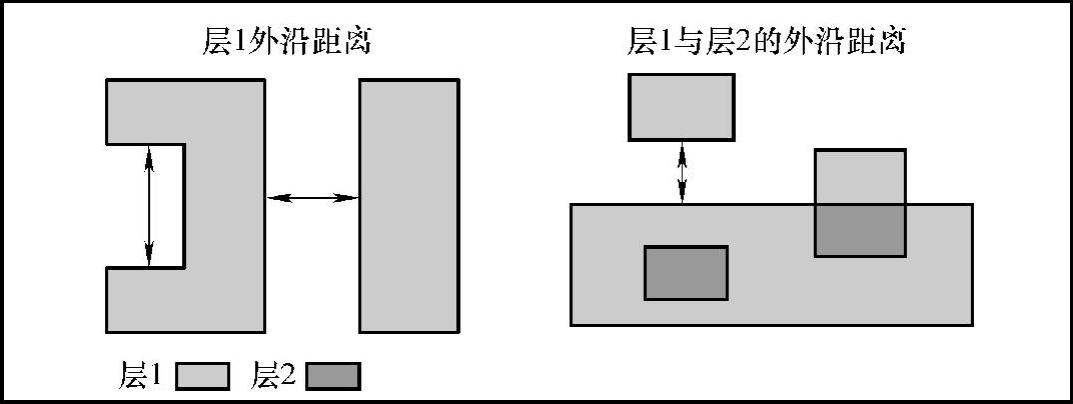

图4.14 Calibre DRC外边检查示意图

覆盖检查（Enclosure）指令一般用于检查多边形交叠，可以检查两个不同版图层多边形之间的关系，如图4.15所示。

图4.15 Calibre DRC覆盖检查示意图

在图4.15中，覆盖检查用于检查被覆盖多边形外边与覆盖多边形内边的关系。一般覆盖检查是对多边形被其他图形覆盖，被覆盖图形的外边与覆盖图形内边的检查，例如有源区上多晶硅外延最小距离等。
