属性命令可以查看或者编辑被选中图形以及器件的属性。不同的图形结构、图形组合具有不同的属性对话框,下面简单介绍器件属性和路径属性。
图3.58为器件属性的对话框。其中“Next”代表所选器件组中下一个器件的属性;“Previous”代表所选器件组中上一个器件的属性;“Attribute”代表器件的特性,根据器件类型不同其特性也不同;“Connectivity”显示所选器件的布线和连线信息;“Parameter”显示参数化单元的参数;“ROD”代表器件的ROD属性;“Common”代表选择器件组属性进行批量修改。
图3.58 器件属性命令对话框
查看器件属性命令流程:
1)选择命令Edit→Properties或者快捷键q;
2)选择一个或者多个器件,此时显示第一个器件的属性;
3)单击合适的按钮查看属性对话框中的属性信息;
4)单击“Common”查看所选器件的共同属性;
5)单击“Next”按钮显示另外一个器件的属性;
6)单击“Previous”按钮显示前一个器件的属性;
7)单击“Cancel”按钮关闭对话框。

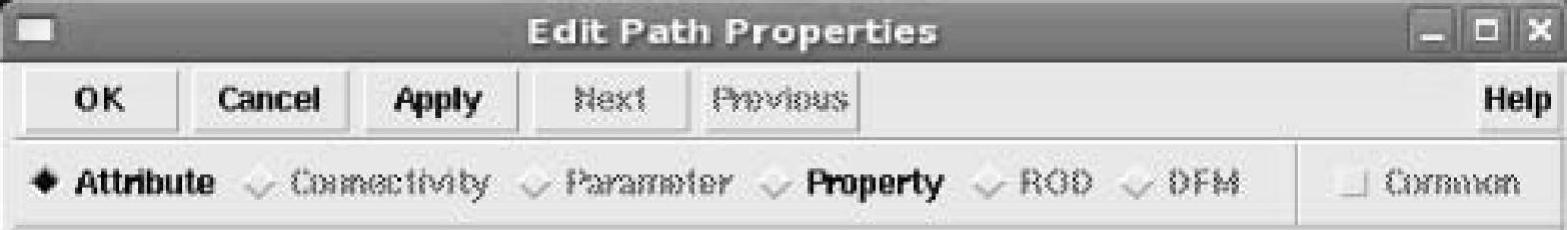

图3.59为查看和编辑路径连线的对话框,其中“Width”为需要编辑路径连线的宽度。

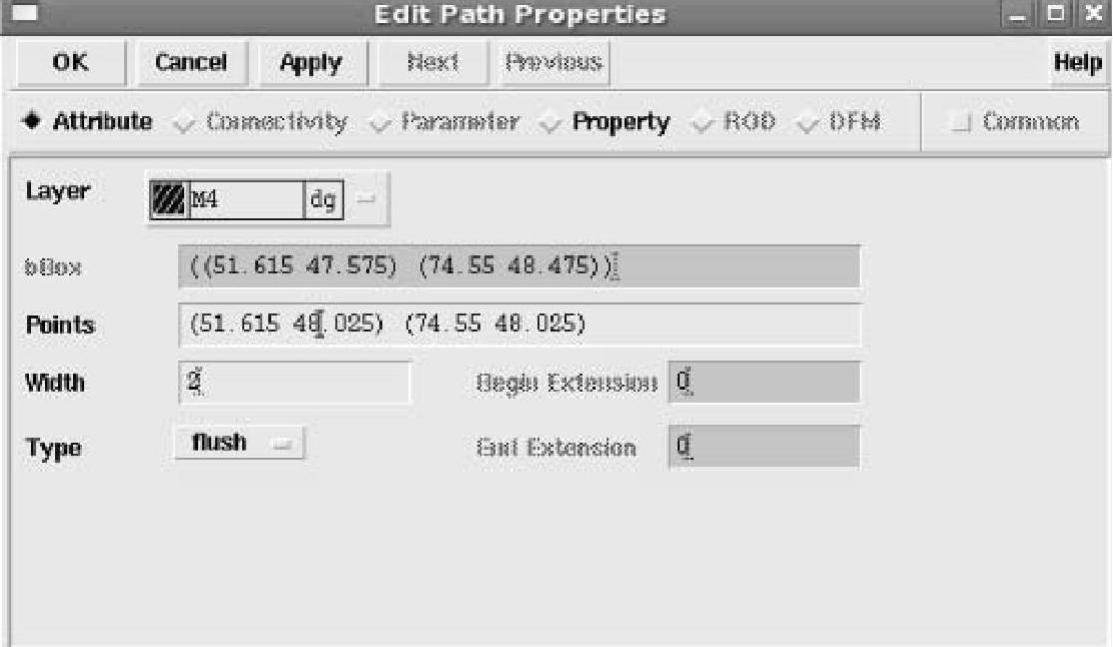

图3.59 查看和编辑路径连线对话框
编辑路径连线属性流程:
1)选择命令Edit→Properties或者快捷键q;
2)选择一个或者多个路径连线,此时显示第一个器件的属性;
3)设置“Common”选项开启;
4)单击“Next”按钮显示另外一个器件的属性;
5)键入需要修改的路径连线的宽度;
6)单击“OK”按钮确认并关闭对话框。
