改变层次关系的命令：简明易懂的指南
【摘要】：改变层次关系可以将现有单元中的一个或者几个版图层/器件组成一个独立的单元，也可以将一个单元分解。图3.50 Make Cell命令操作示意图图3.51 Flatten命令对话框Flatten命令为单元层次下移命令，即打散。Flatten命令流程：1）选择想要打散的所有的器件组合；2）选择命令Edit→Hierarchy→Flatten；3）选择打散模式；4）单击“OK”完成Flatten命令，如图3.52所示。
改变层次关系可以将现有单元中的一个或者几个版图层/器件组成一个独立的单元（单元层次上移），也可以将一个单元分解（单元层次下移）。Make Cell命令为单元层次上移命令，即合并。Make Cell命令对话框如图3.49所示，其中“Library/Cell/View”分别代表建立新单元的库、单元和视图名称，“Replace Figures”代表可替换同名单元，“Origin”中的“Set Origin”代表设置建立新单元的原点坐标，可以在右侧的X和Y中进行设置，也可以通过鼠标光标设置原点，“Browse”可以在浏览器中选择库、单元和视图位置。

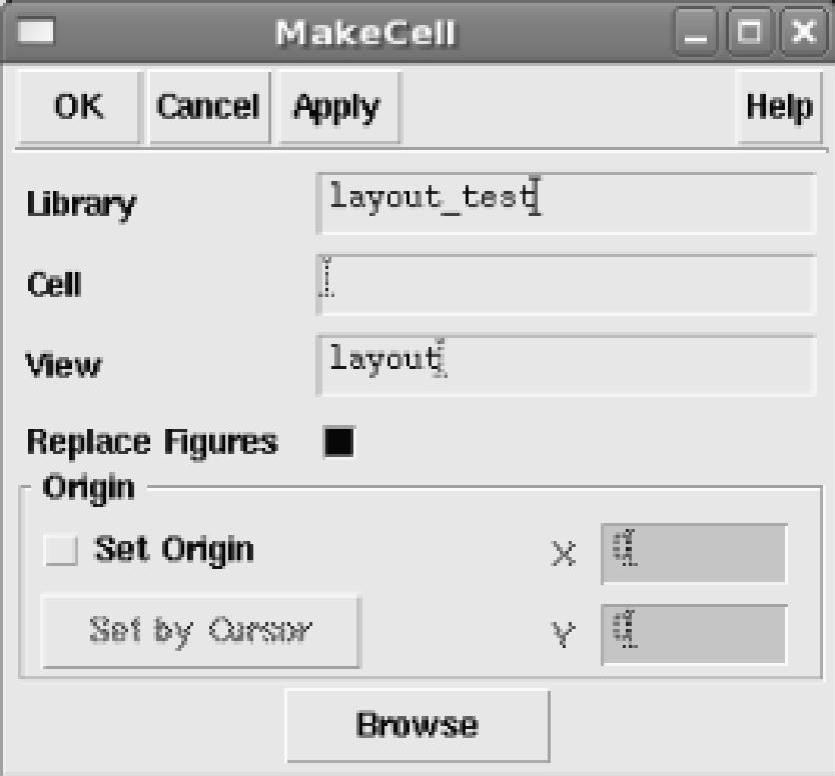

图3.49 MakeCell命令对话框
Make Cell命令流程：
1）选择想要构成新单元的所有图形和器件；
2）选择命令Edit→Hierarchy→Make Cell；
3）键入新单元的库名、单元名和视图名；
4）单击“OK”完成Make Cell命令，如图3.50所示。

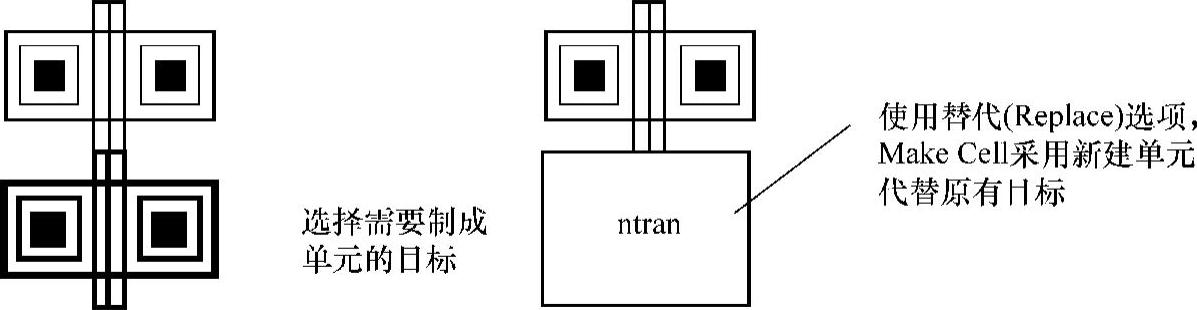

图3.50 Make Cell命令操作示意图

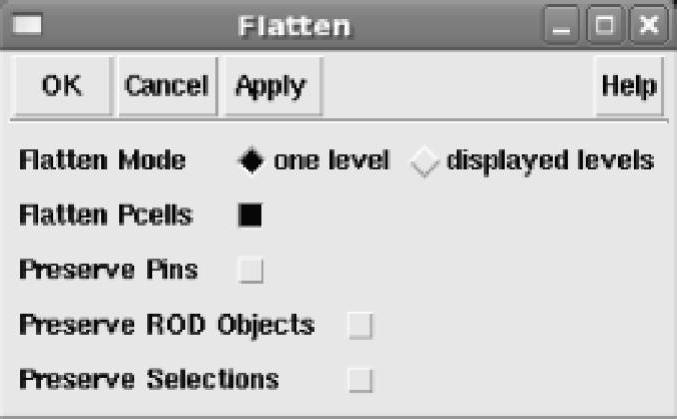

图3.51 Flatten命令对话框
Flatten命令为单元层次下移命令，即打散。Flatten命令对话框如图3.51所示，其中“Flatten Mode”可以选择打散一层（one level）或打散到可显示层（displayed levels），“Flatten Pcells”代表是否打散参数化单元，“Preserve Pins”代表是否打散后端口的连接信息，“Preserve ROD Ob-jects”代表是否保留ROD的属性，“Pre-serve Selections”代表是否保留所有打散后图形的选择性。
Flatten命令流程：
1）选择想要打散的所有的器件组合；
2）选择命令Edit→Hierarchy→Flatten；
3）选择打散模式；
4）单击“OK”完成Flatten命令，如图3.52所示。

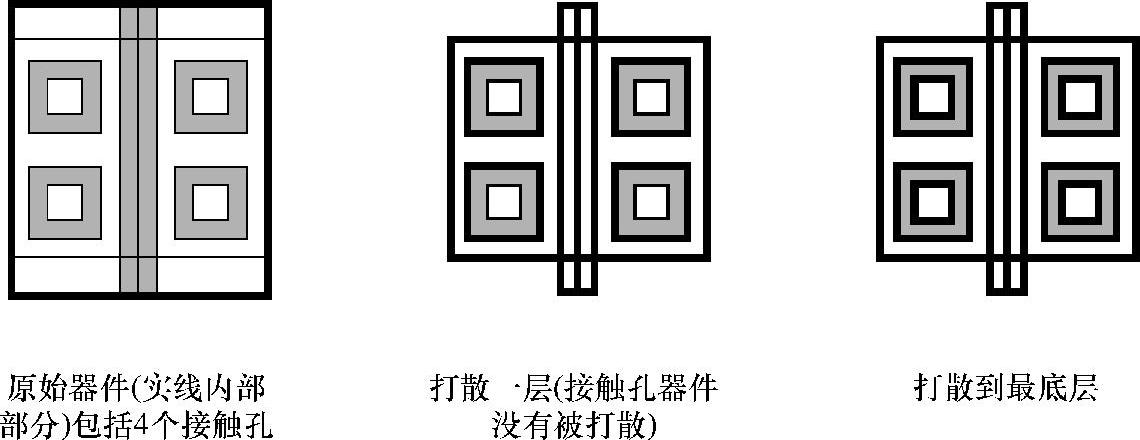

图3.52 Flatten命令操作示意图
