创建器件和阵列命令用来在版图单元中调用独立单元或者单元阵列。图3.30为创建器件和阵列的对话框,其中“Library”“Cell”和“View”分别为调用单元的库、单元和视图位置,“Browse”为通过浏览器形式进行位置选择,“Names”用于设置调用器件的名称,“Mosaic”中的“Rows”和“Columns”用于设置调用器件阵列的行数和列数,“Delta Y”和“Delta X”分别为调用阵列中各单元的Y方向和X方向的间距,“Rotate”为逆时针旋转90°标识名,“Sideways”为Y轴镜像标识名,“Upside Down”为X轴镜像标识名。
调用器件的流程如图3.31所示。
1)选择命令Create→Instance或者快捷键i;
2)填入“Library”、“Cell”和“View”,也可以通过“Browse”来选择;
图3.29 创建标识名对话框

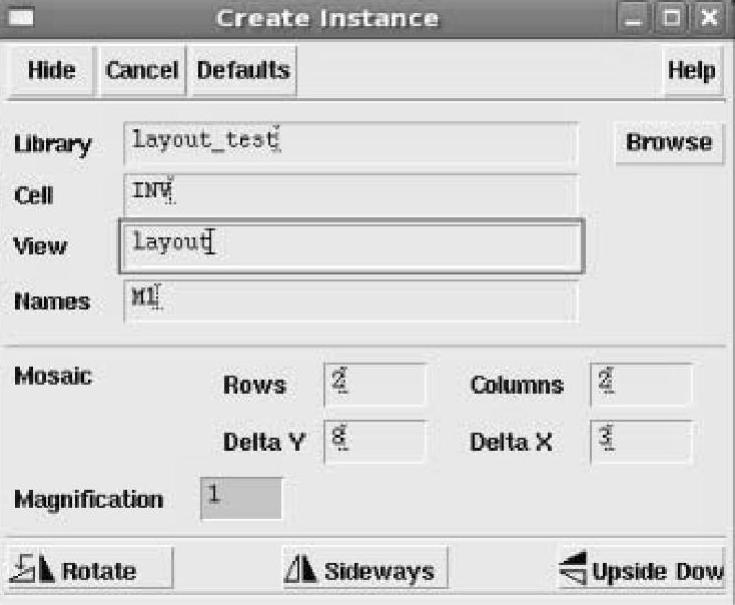

图3.30 调用器件和阵列对话框
3)将鼠标光标移至版图设计区域;
4)单击鼠标将器件放置在需要的位置。

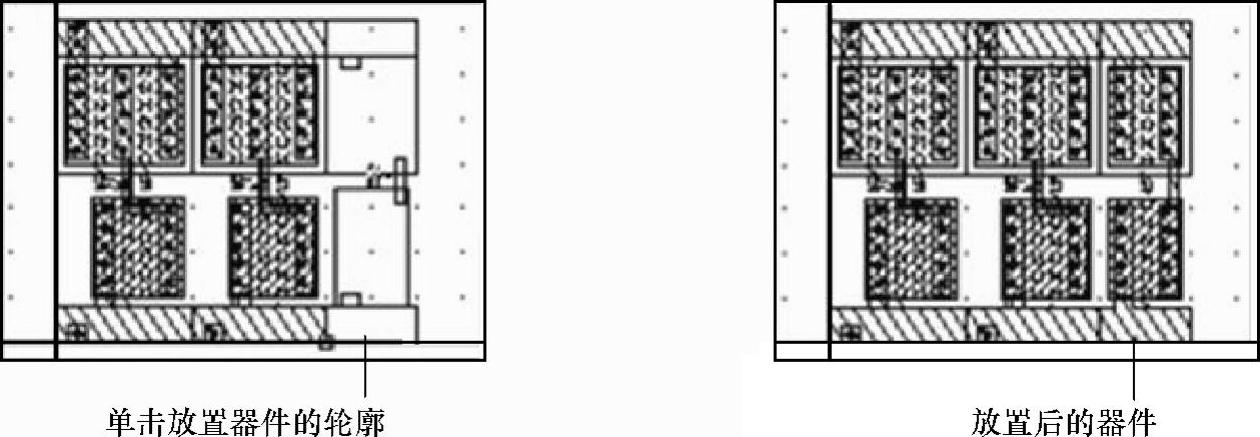

图3.31 调用器件的流程
调用器件阵列如图3.32所示,需要分别键入“Rows”“Columns”“DeltaX”和“DeltaY”等信息。

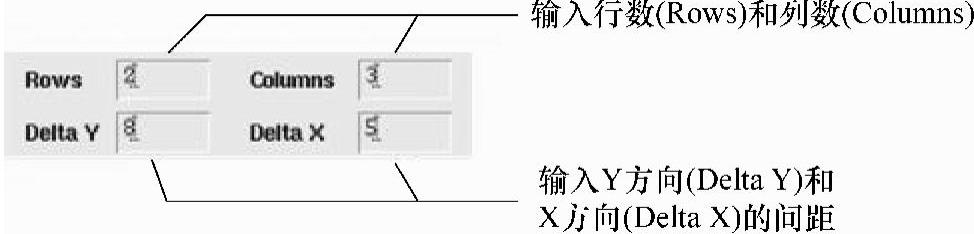

图3.32 调用器件阵列对话框
调用器件阵列的流程如图3.33所示。

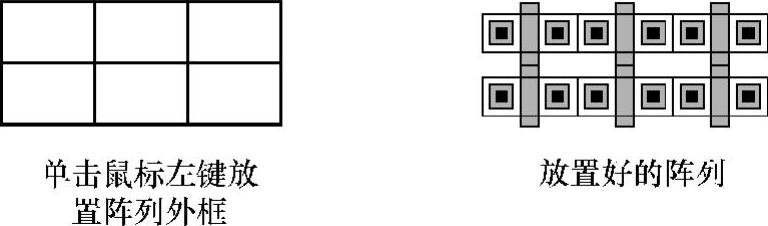

图3.33 调用器件阵列示意图
1)选择命令Create→Instance或者快捷键i;
2)填入“Library”“Cell”和“View”,也可以通过“Browse”来选择;
3)依次填入“Rows”“Columns”“DeltaX”和“DeltaY”等信息;
4)将鼠标光标移至版图设计区域;
5)单击鼠标将器件放置在需要的位置。
