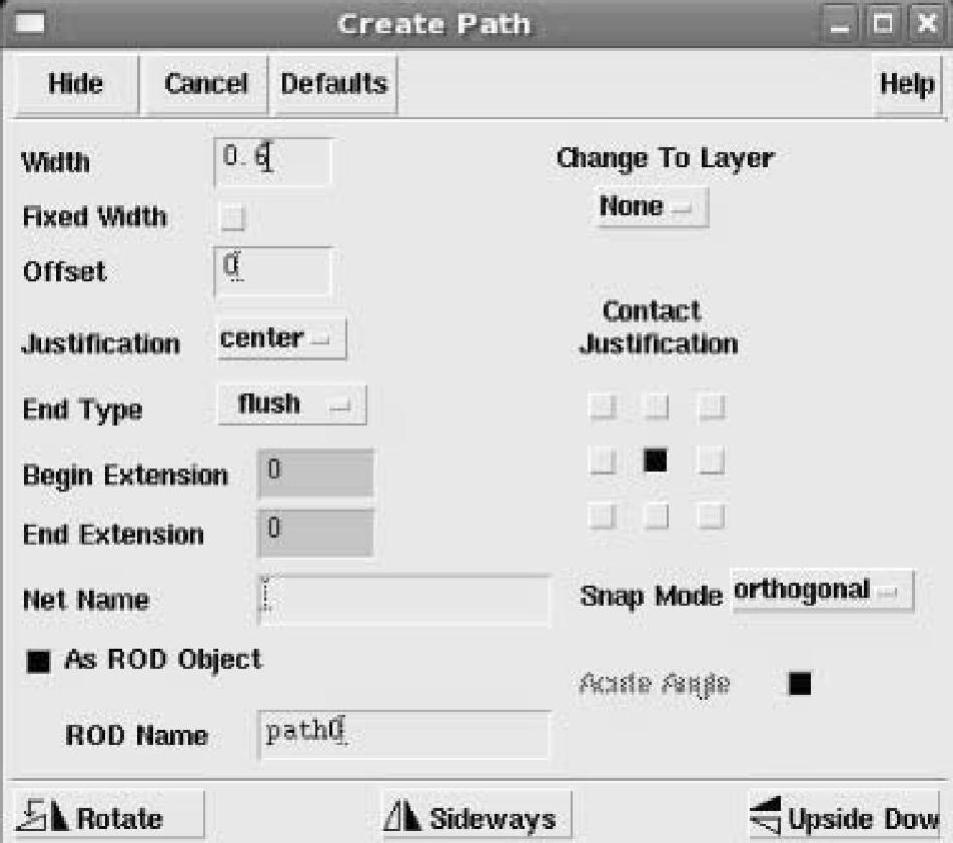

创建路径命令用来创建路径形状，当创建一个路径时，会出现选项来对路径形状进行命名。图3.27为创建路径的对话框。其中“Width”为路径宽度，“Change To Layer”可以完成当前版图层到相邻版图层的改变，“Contact Justification”为改变版图层时与接触孔的连接方式，“Net Name”为对所创建的路径形状进行命名，当“As ROD Object”选项开启时，需要对“ROD Name”进行命名。此名在单元中必须是唯一的，不能与其他任何图形、组合器件重名。如果“As ROD Object”选项关闭时，系统会自动给所创建的路径形状进行命名。“Rotate”为顺时针旋转90°接触孔，“Sideways”为Y轴镜像接触孔，“Upside Down”为X轴镜像接触孔。
图3.27 创建路径对话框

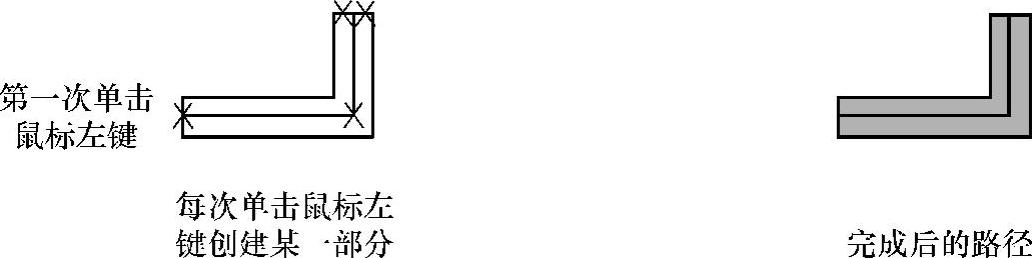

创建路径形状的流程如图3.28所示。
1）在LSW选择需要创建路径的版图层；
2）选择命令Create→Path或者快捷键p；
3）在版图设计区域通过鼠标左键键入路径的第一个点；
4）移动光标并键入另外一个点；
5）继续移动光标并键入第三个点；
6）双击鼠标完成路径的创建。
图3.28 创建路径形状的流程
