图标菜单的位置和编辑方法
【摘要】：表3.10 图标菜单功能表（续）图3.12 图标菜单示意图图标菜单的内容以及位置可以通过窗口，根据用户的需要进行修改和编辑，更改内容可以为：图标菜单出现的位置；图标菜单是否显示；图标菜单中图标的名称是否显示等。用户可以通过单击相应菜单对图标菜单进行管理，选择Virtuoso命令行窗口，然后单击“User Preferences”，出现如图3.13所示的窗口。“Icon Bar”表示图标菜单是否显示，或者显示在版图设计区域的左侧还是右侧。图3.13 “User Preferences”窗口
图标菜单位于Virtuoso版图编辑器设计窗口的左侧，如图3.12所示，旨在为版图设计者提供常用的版图编辑命令。在当前单元视图处于可读模式，可编辑菜单被阴影覆盖，不可使用。图标菜单从上至下为：Save（保存当前单元）、Fit Edit（全屏显示）、Zoom In（放大2倍）、Zoom Out（缩小2倍）、Stretch（拉伸）、Copy（复制）、Move（移动）、Delete（删除）、Undo（取消上次操作）、Properties（查看属性）、Instance（调用器件）、Path（采用路径方式走线）、多边形（Poly-gon）、标记（Label）、矩形（Rectangle）和Ruler（建立标尺），见表3.10。

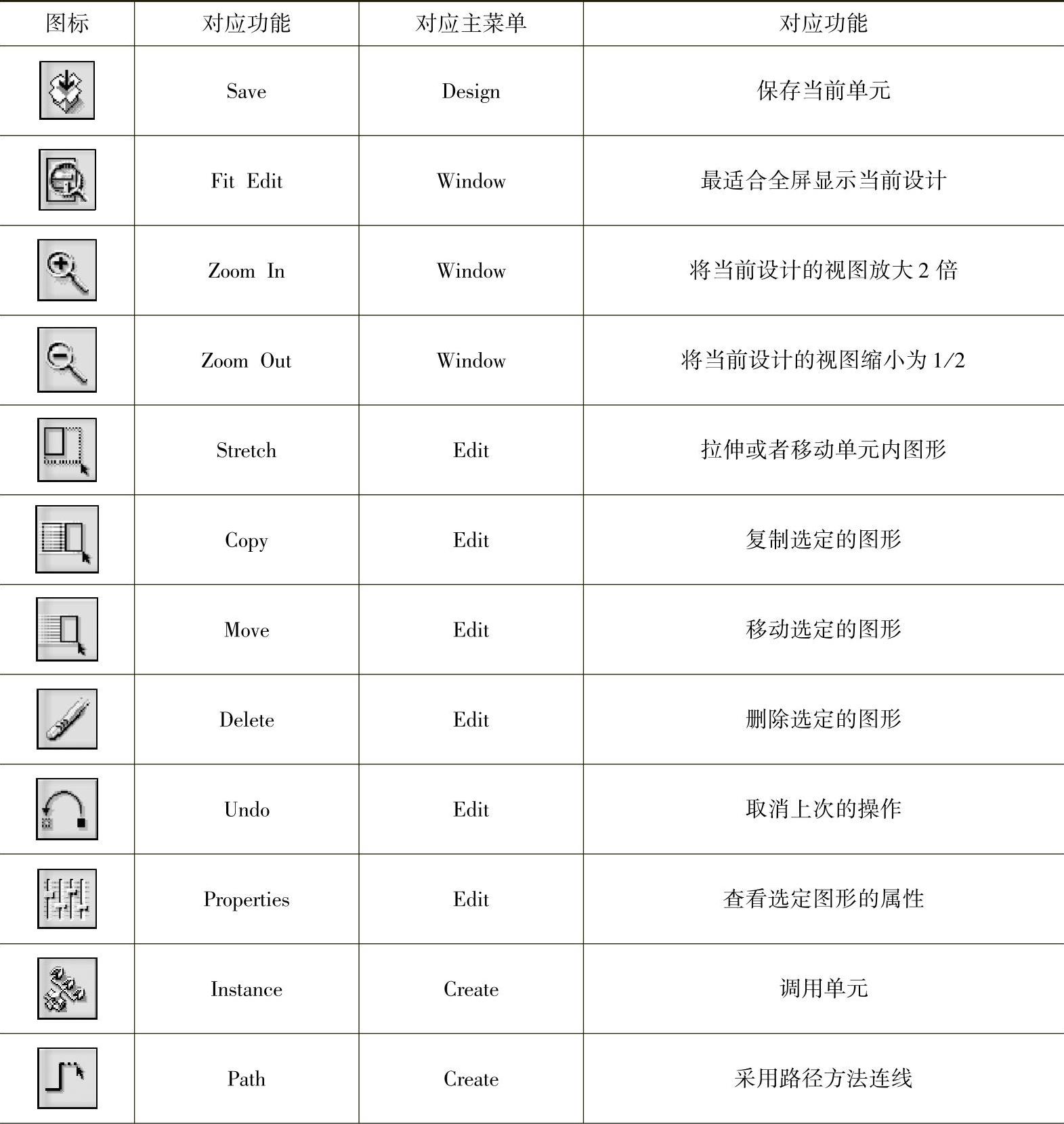

表3.10 图标菜单功能表
（续）

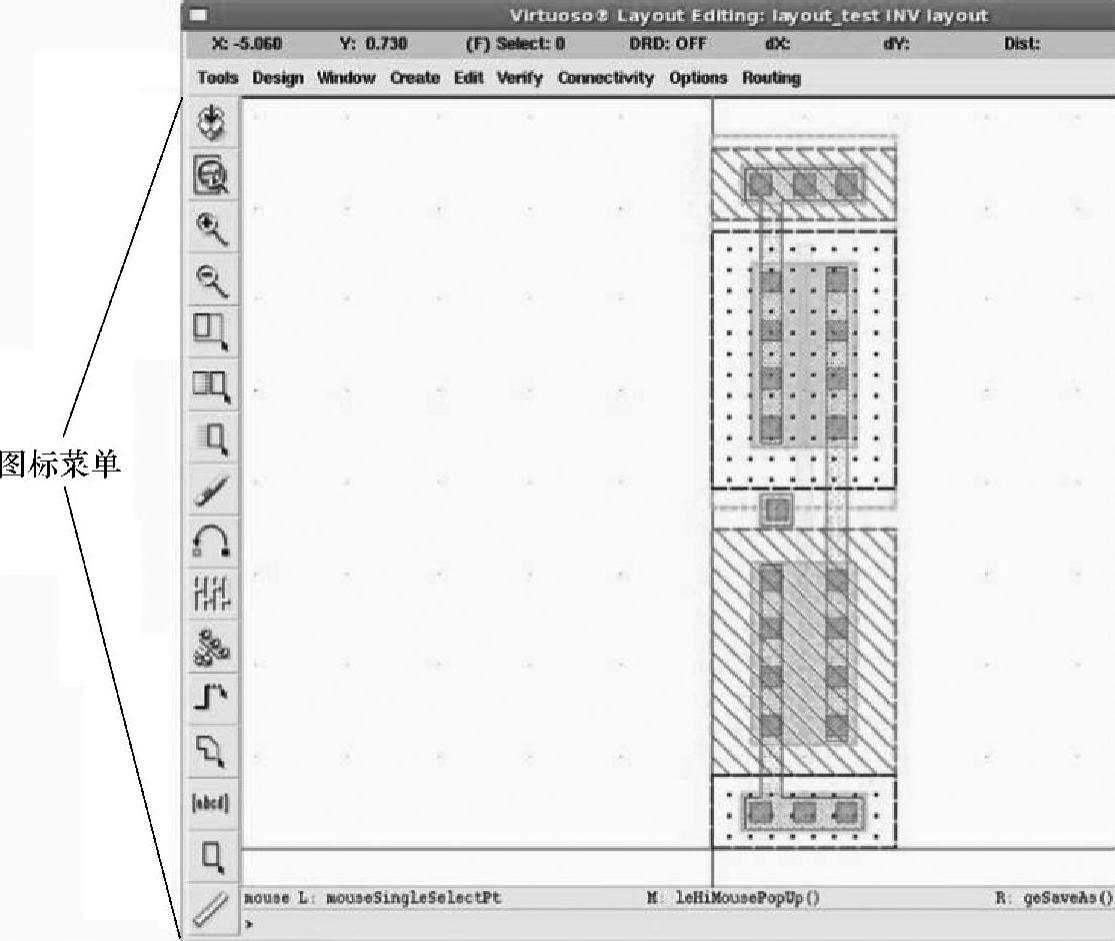

图3.12 图标菜单示意图
图标菜单的内容以及位置可以通过窗口，根据用户的需要进行修改和编辑，更改内容可以为：图标菜单出现的位置（左侧或者右侧）；图标菜单是否显示；图标菜单中图标的名称是否显示等。用户可以通过单击相应菜单对图标菜单进行管理，选择Virtuoso命令行窗口，然后单击“User Preferences”，出现如图3.13所示的窗口。
图3.13中“Create New Window When Descending”开启时，表示到版图下层时，建立新窗口；而关闭时，表示到版图下层时，不建立新窗口，在当前窗口打开。“Scroll Bars”表示是否在缩小视图时出现滚动条。“Prompt Line”表示是否显示提示栏。“Status Line”表示是否显示状态栏。“Icon Bar”表示图标菜单是否显示，或者显示在版图设计区域的左侧还是右侧。“Show Icon Bar Name”表示鼠标在图标上时是否显示图标名称。

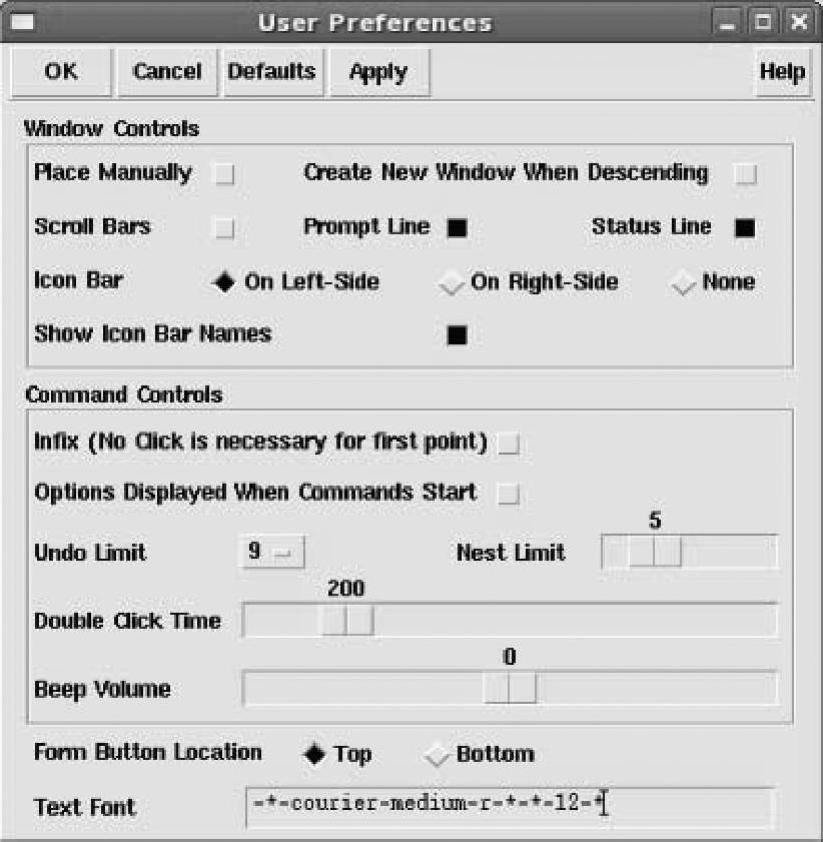

图3.13 “User Preferences”窗口
