菜单栏在Virtuoso Layout Editor的上端，在状态栏之下，显示版图编辑菜单，版图设计者可以通过鼠标左键来选择菜单命令。菜单栏主要分为工具（Tools）、设计（Design）、窗口（Window）、创建（Create）、编辑（Edit）、验证（Verify）、连接（Connectivity）、选项（Options）和布线（Routing）等9个主菜单，如图3.9所示。同时每个主菜单包含若干个子菜单，版图设计者可以通过菜单栏来选择需要的命令以及子命令，其主要流程为：单击需要的主菜单，然后将指针指向想要选择的命令，最后再单击。需要说明的是，当菜单中某个命令是灰色（具有阴影的），那么此命令是不能单击进行操作的；当版图打开的状态为只读，或者被转换成只读状态时，修改版图的命令是不能操作的。下面详细说明各主菜单以及子菜单的主要功能以及完成的操作。

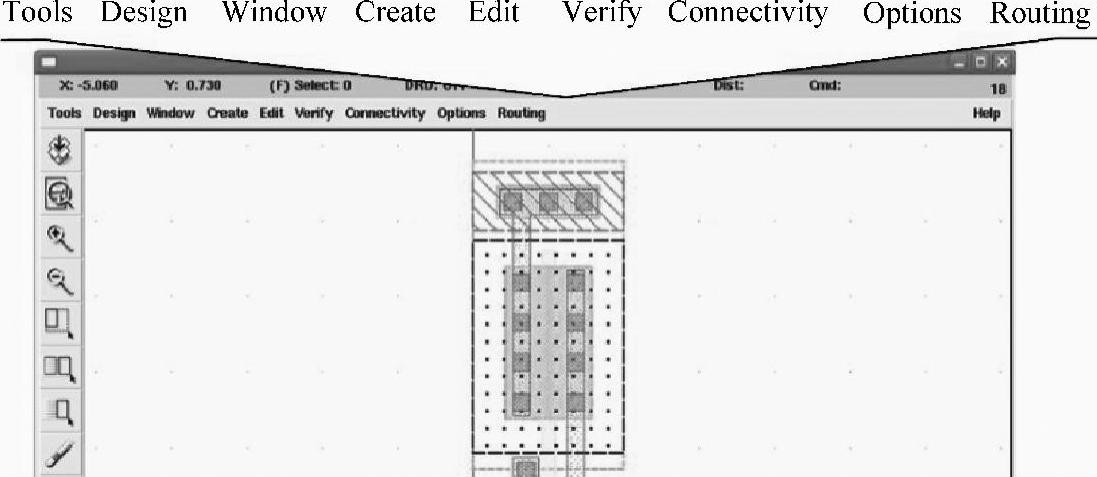

图3.9 菜单栏示意图

1.Tools

工具菜单Tools主要完成内嵌工具的调用以及转换，主要包括Abstract Editor、Analog Environment、Compactor、Dracula Interactive、Hierarchy Editor、Layout、Layout XL、Parasitics、Pcell、Simulation、Structure Compiler、Verilog XL、Virtuoso Preview和Voltage Storm。当选择工具菜单Tools下的工具后，返回版图设计工具，选择Layout工具选项。Tools菜单功能如表3.1所示。

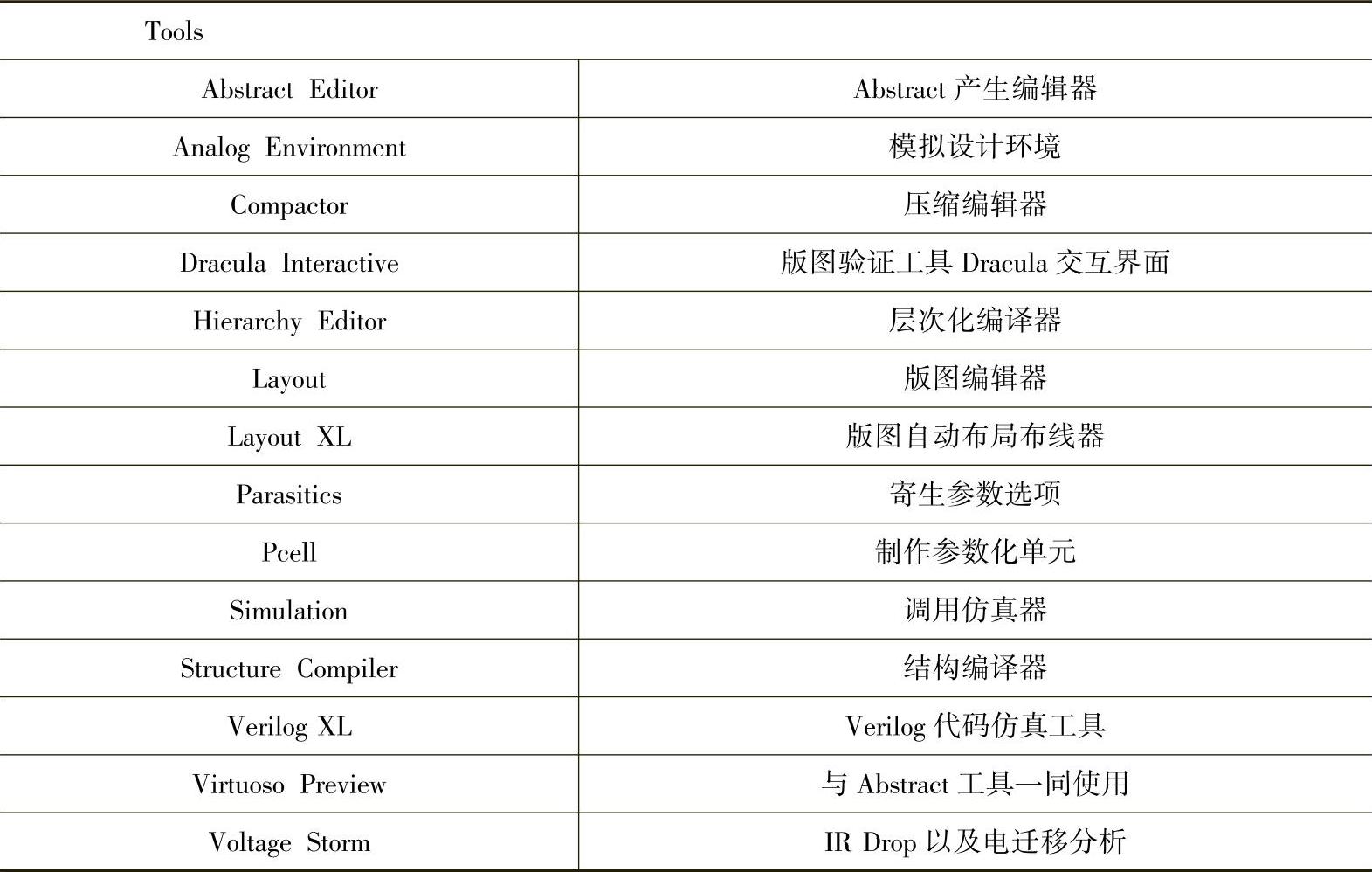

表3.1 Layout Editor Tools菜单

2.Design

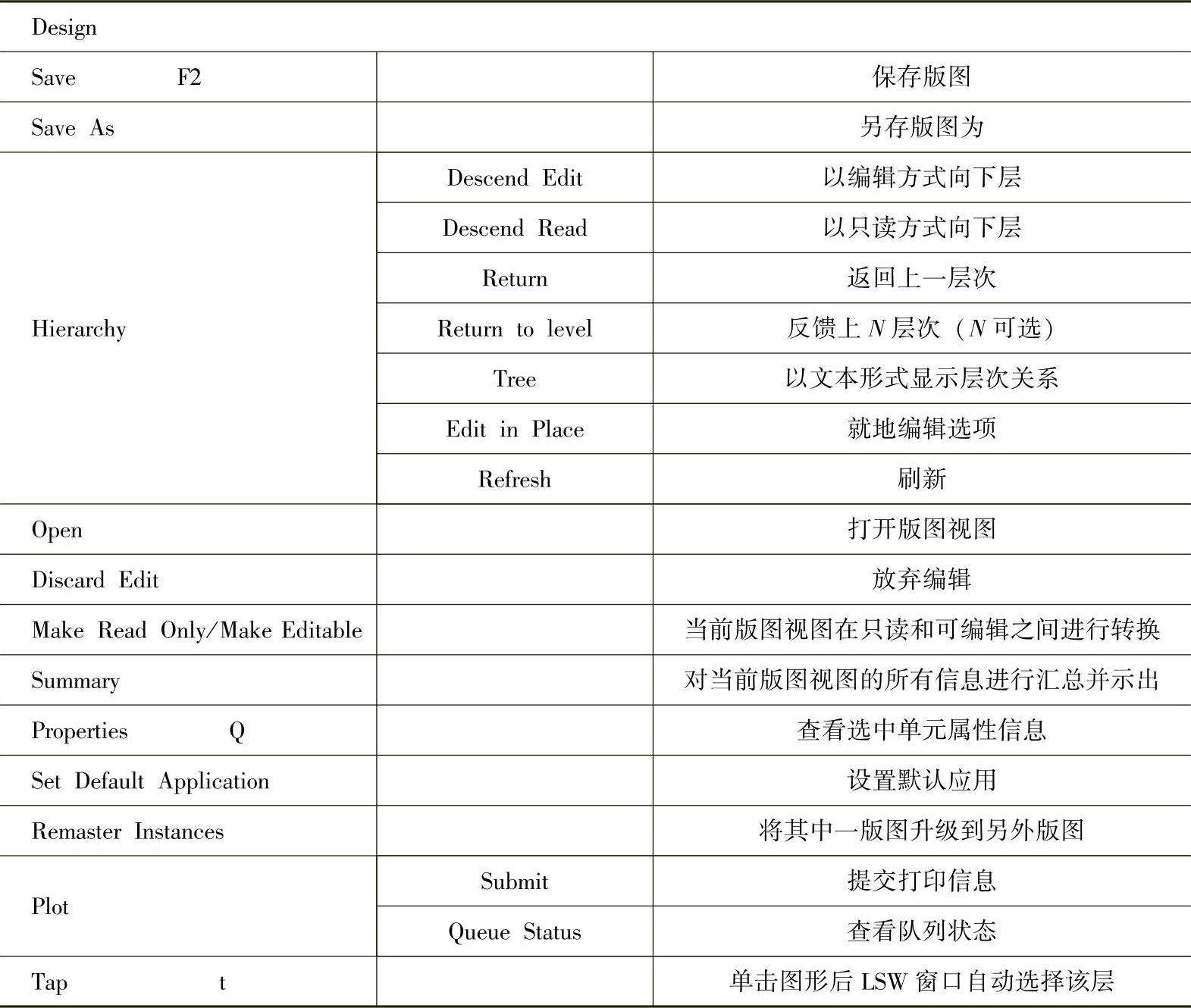

设计菜单Design主要完成当前单元视图的命令管理操作，主要包括Save、Save As、Hierarchy、Open、Discard Edit、Make Read Only/Make Editable、Summary、Properties、Set Default Application、Remaster Instances、Plot和Tap，每个菜单包括若干个子菜单，菜单功能如表3.2所示。

表3.2 Design菜单功能描述

3.Window

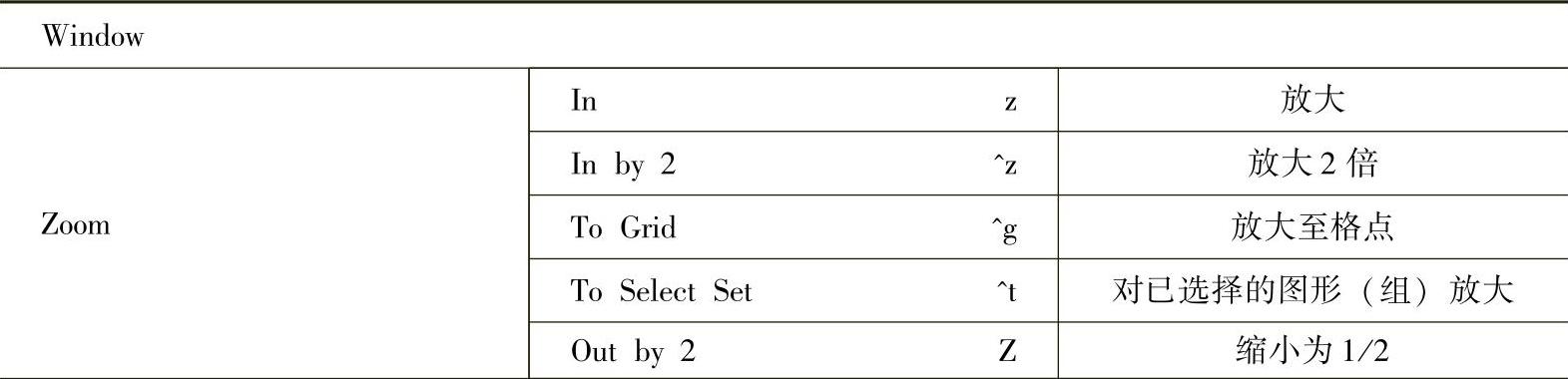

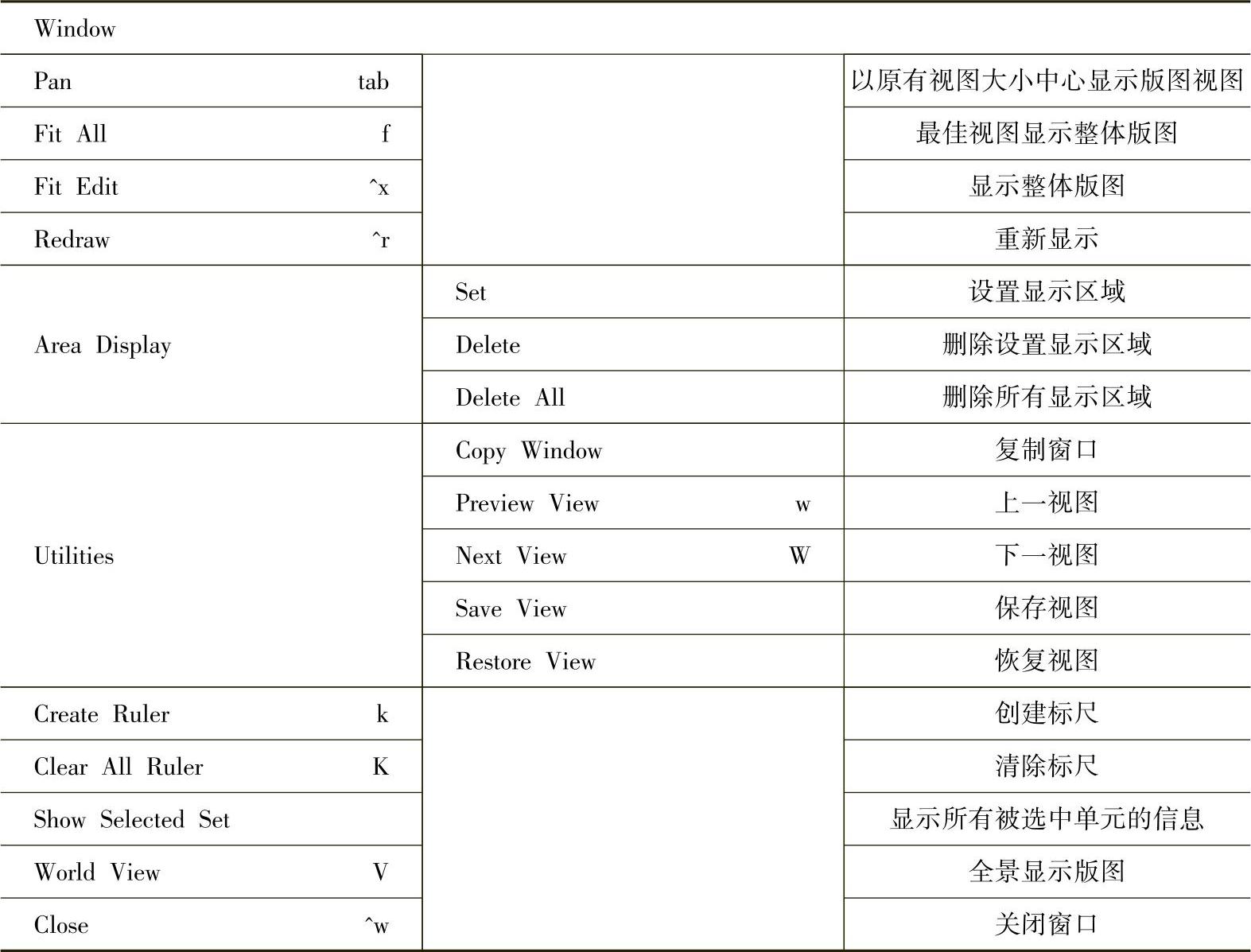

窗口菜单Window主要完成当前单元视图的管理以及单元显示方式，主要包括Zoom、Pan、Fit All、Fit Edit、Redraw、Area Display、Utilities、Create Ruler、Clear All Ruler、Show Selected Set、World View和Close。每个菜单包括若干个子菜单，菜单描述如表3.3所示。

表3.3 Window菜单功能描述

（续）

4.Create

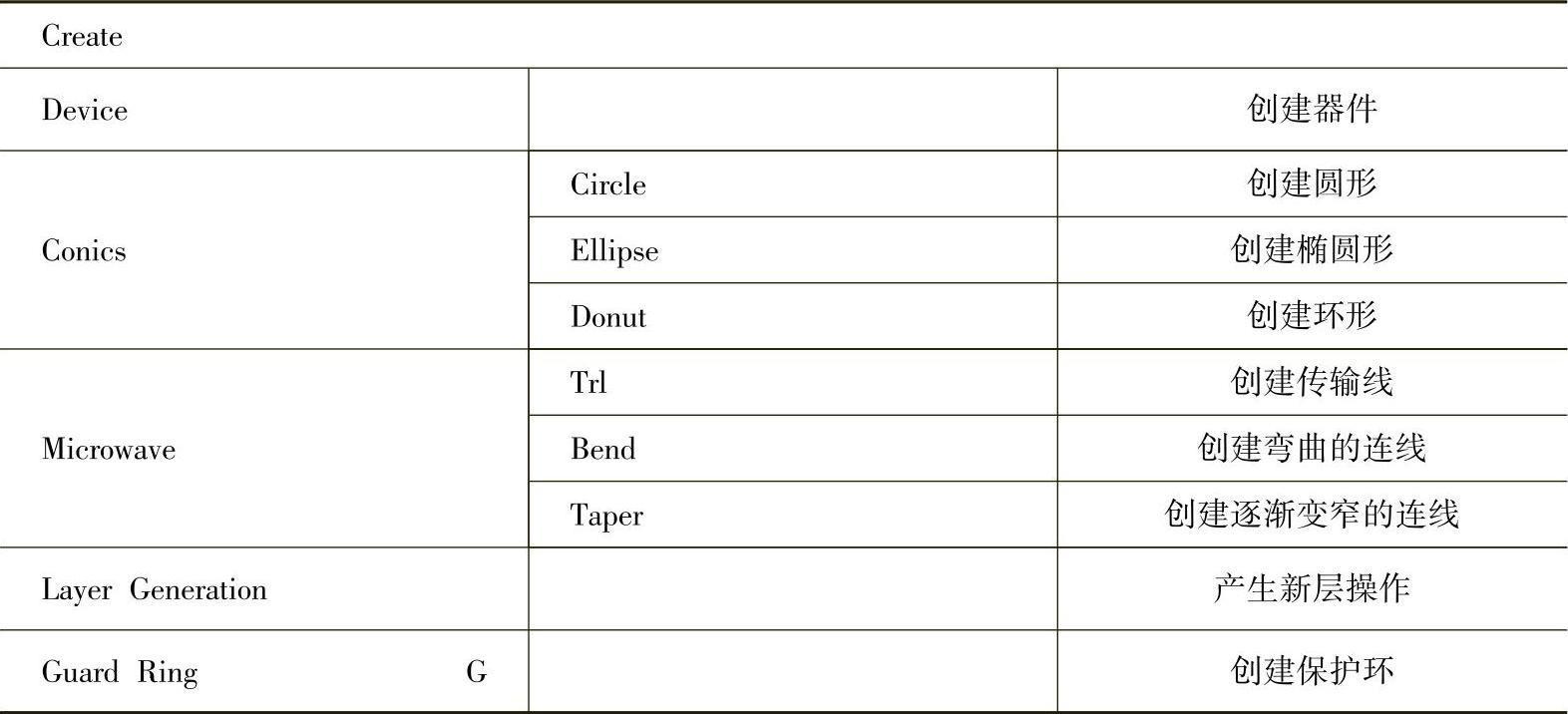

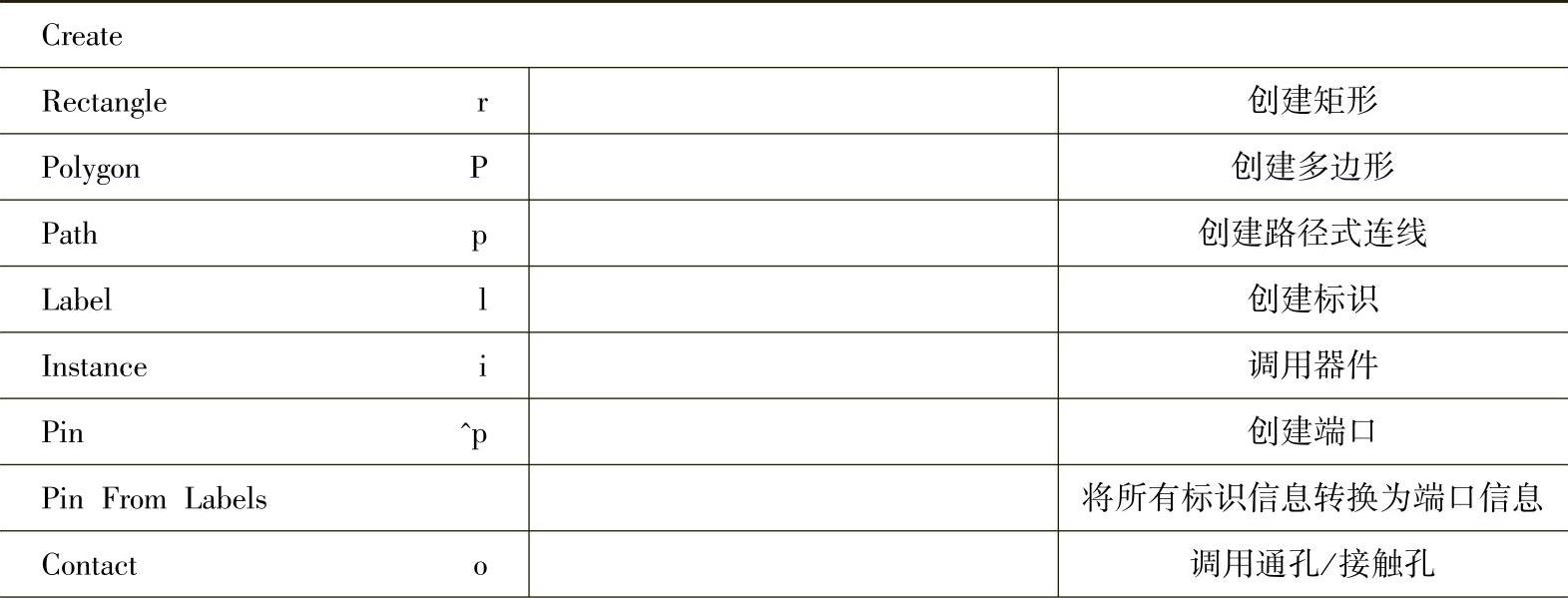

创建菜单Create主要完成在当前设计单元视图中插入新单元，此菜单需要单元视图处于可编辑模式，主要包括Rectangle、Polygon、Path、Label、Instance、Pin、Pin From Labels、Contact、Device、Conics、Microwave、Layer Generation和Guard Ring。每个主菜单包括若干个子菜单，菜单描述如表3.4所示。

表3.4 Create菜单功能描述

（续）

5.Edit

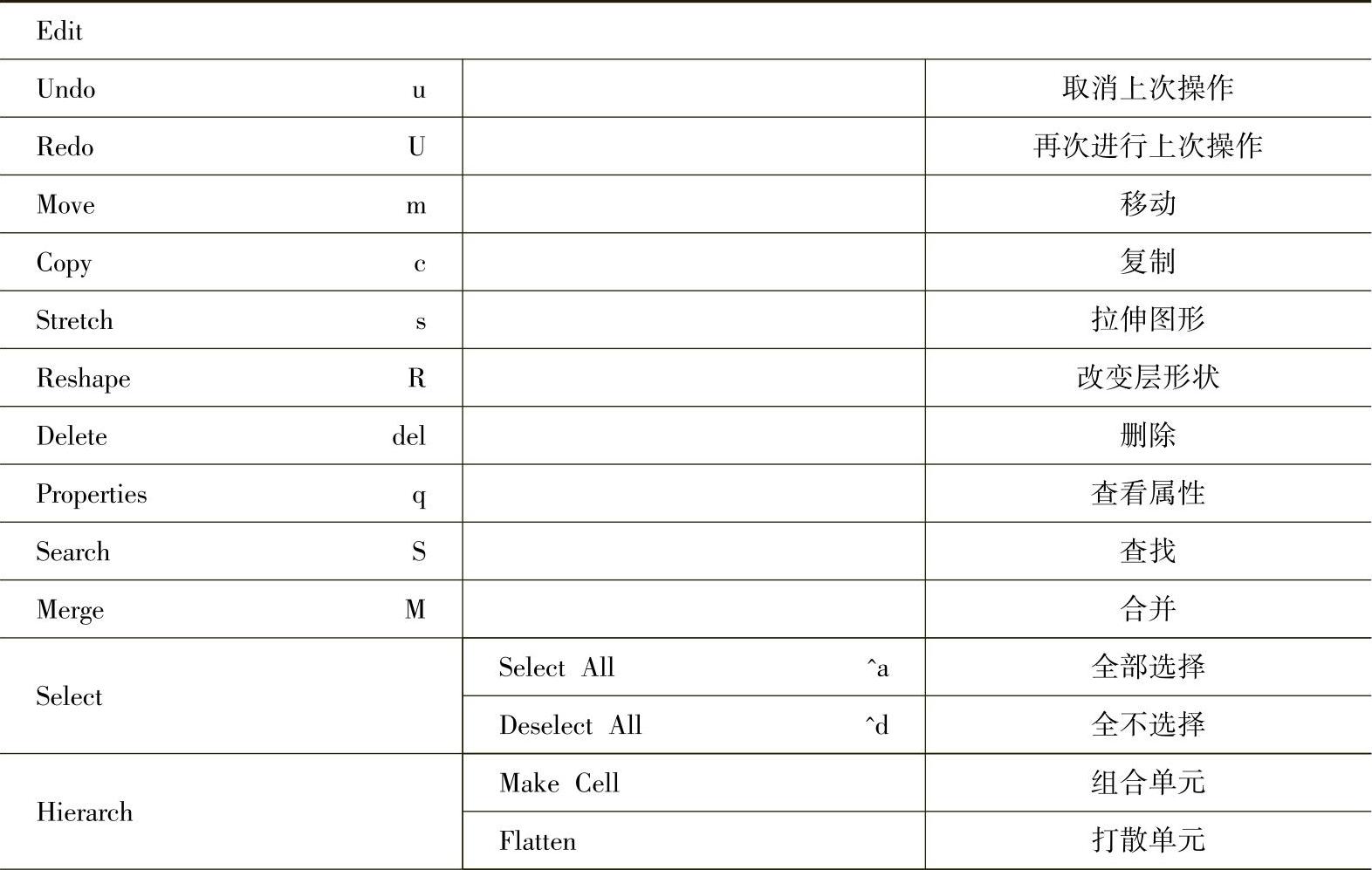

编辑菜单Edit主要完成当前设计单元视图中单元的改变和删除，此菜单需要单元视图处于可编辑模式，主要包括Undo、Redo、Move、Copy、Stretch、Reshape、Delete、Properties、Search、Merge、Select、Hierarch和Other。每个主菜单包括若干个子菜单，菜单描述如表3.5所示。

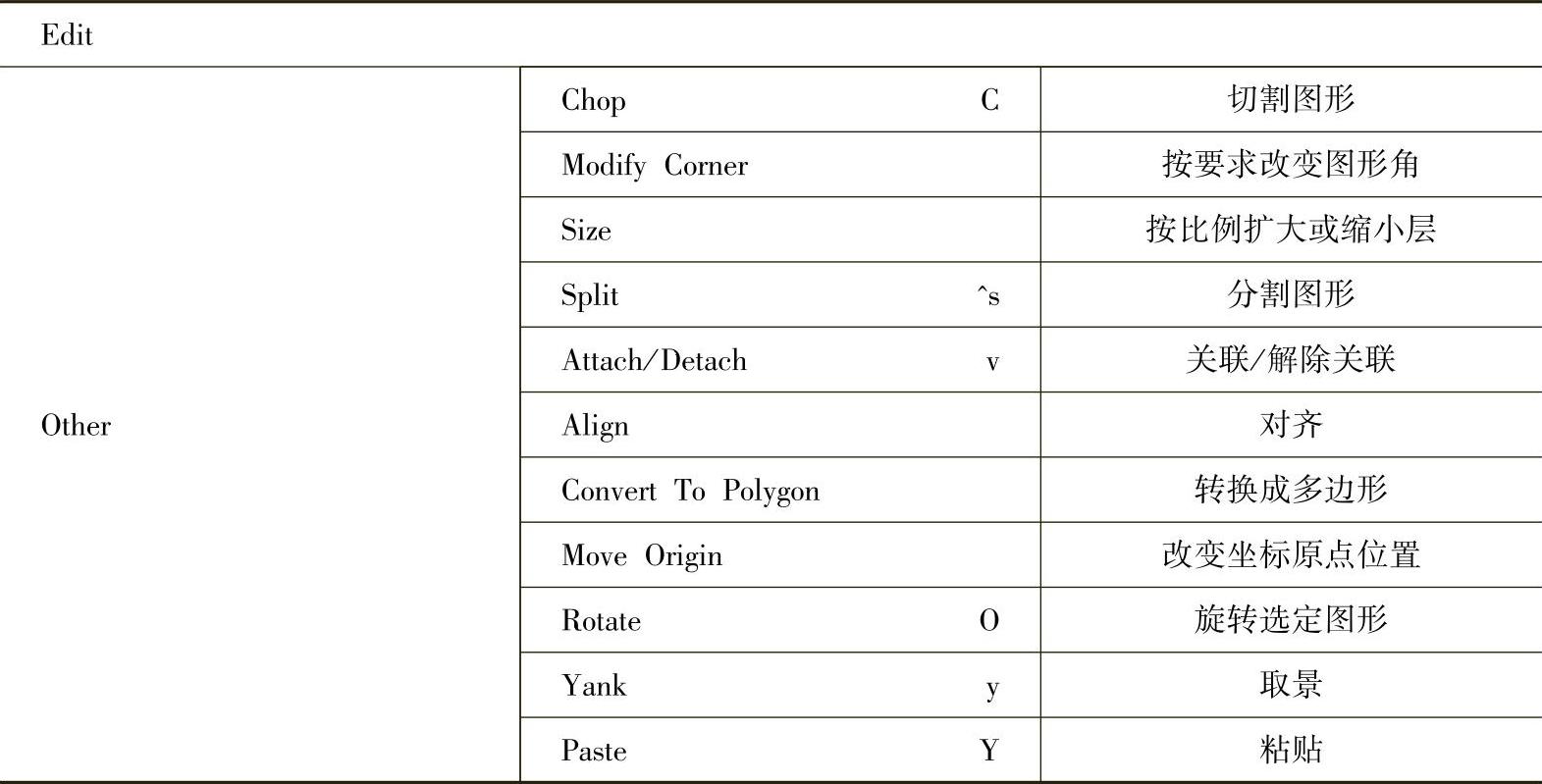

表3.5 Edit菜单功能描述

（续）

6.Verify

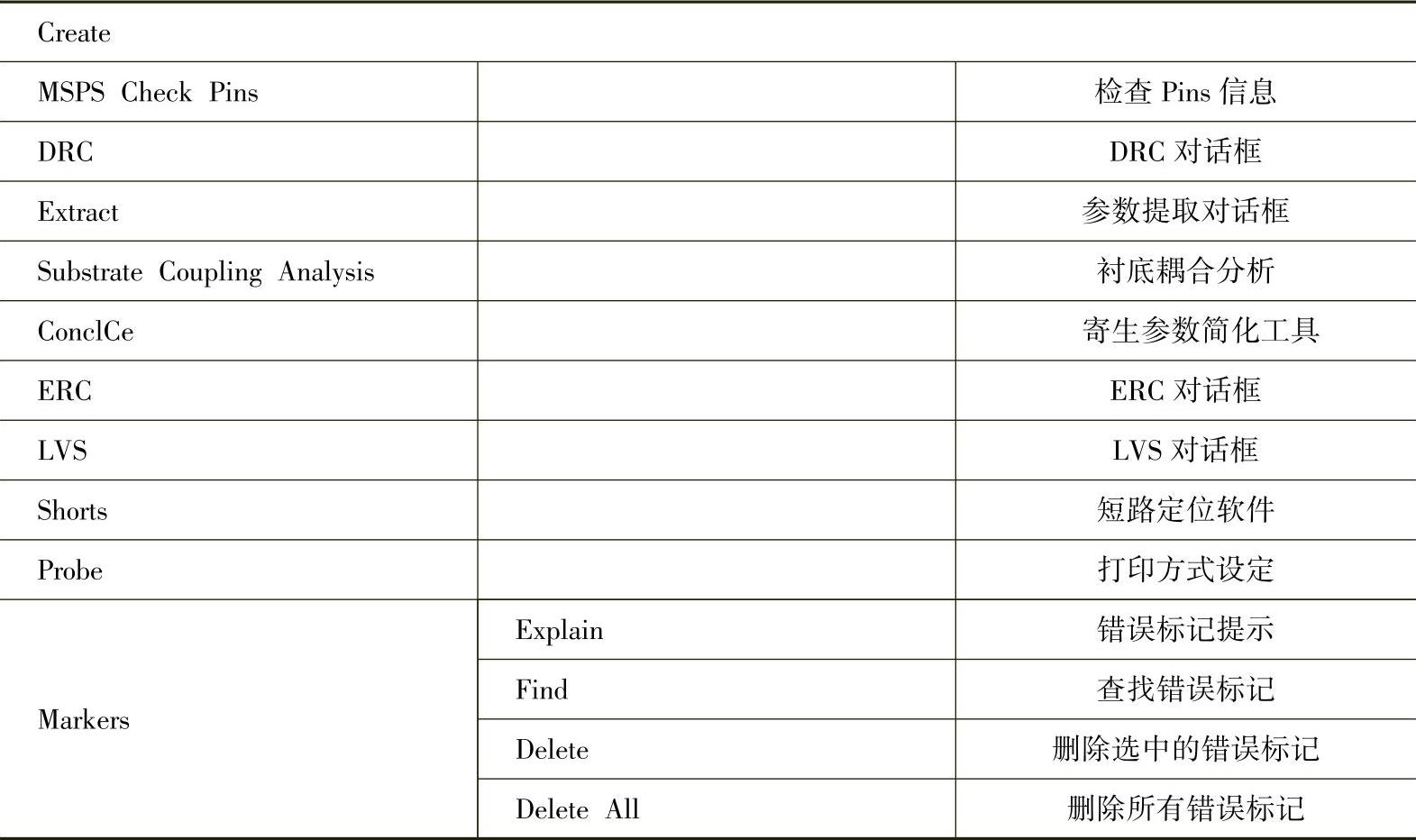

验证菜单Verify主要用于检查版图设计的准确性，此菜单的DRC菜单功能需要单元视图处于可编辑模式，主要包括MSPS Check Pins、DRC、Extract、Substrate Coupling Analysis、ConclCe、ERC、LVS、Shorts、Probe和Markers。每个主菜单包括若干个子菜单，菜单描述如表3.6所示。

表3.6 Verify菜单功能描述

7.Connectivity

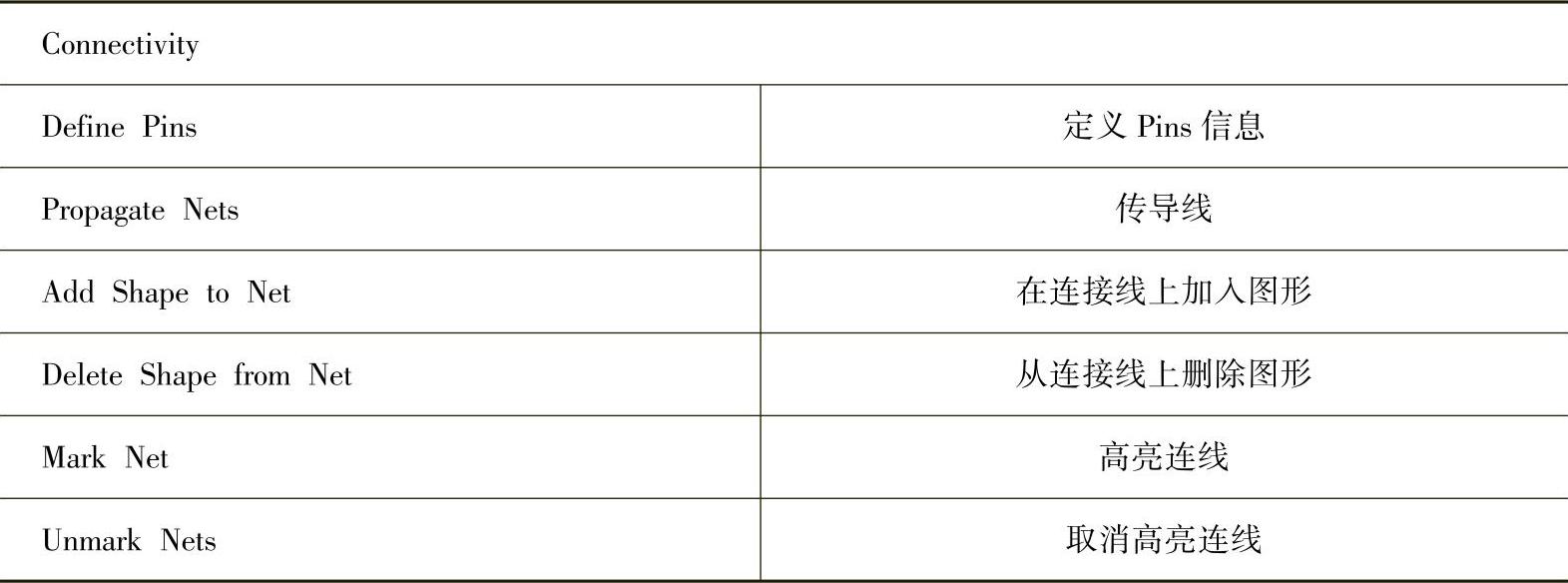

连接菜单Connectivity主要用于准备版图的自动布线并显示连接错误信息，主要包括Define Pins、Propagate Nets、Add Shape to Net、Delete Shape from Net、Mark Net和Unmark Nets，菜单描述如表3.7所示。

表3.7 Connectivity菜单功能描述

8.Options

选项菜单Options主要用于控制所在窗口的行为，主要包括Display、Layout Editor、Selection、DRD Edit、Dynamic Measurements、Turbo Toolbox和Layout Opti-mization，每个主菜单包括若干个子菜单，菜单描述如表3.8所示。

表3.8 Options菜单主要功能描述

图2.30为选项菜单中Display功能的对话框，用户可以根据需要对版图显示进行定制，并且可以将定制信息存储在单元、库文件、工艺文件或者指定文件等任一场合下。

9.Routing

布线菜单Routing主要用于与自动布线器的交互，主要包括Export to Router、Import from Router和Rules，每个主菜单包括若干个子菜单，菜单描述如表3.9所示。

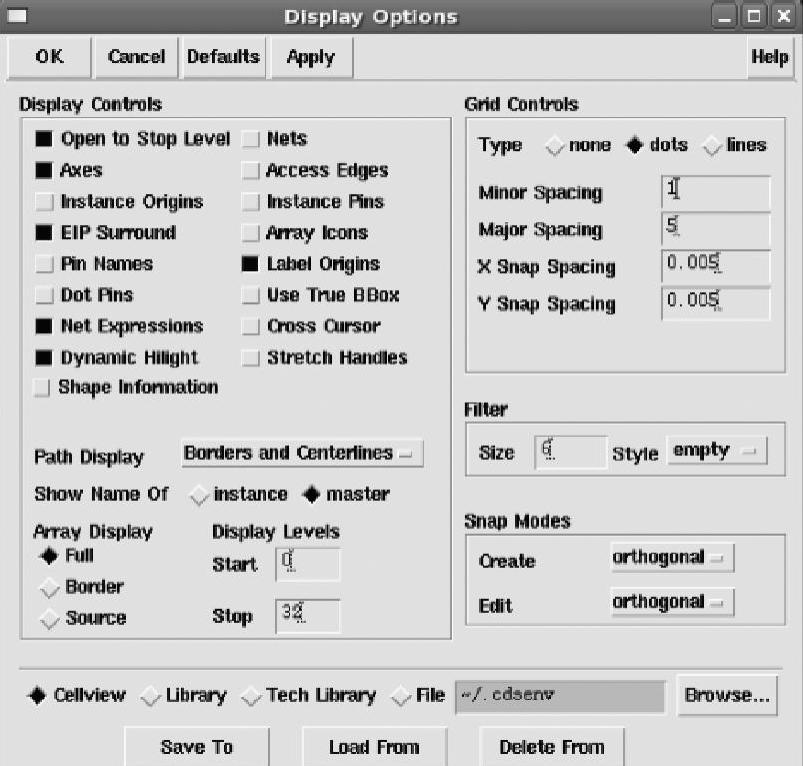

图3.10 Display菜单对话框

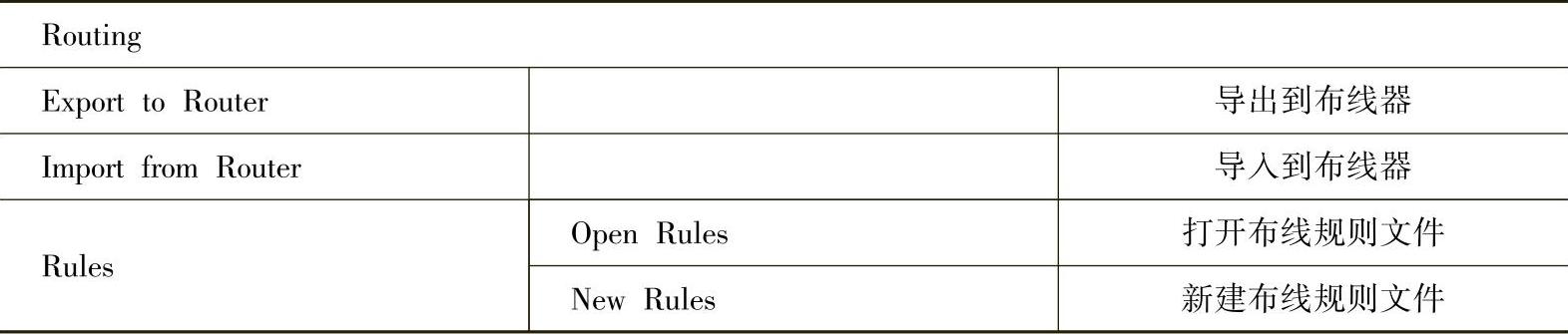

表3.9 Routing菜单主要功能描述

10.命令表单的使用

当使用一个命令时，命令表单就会出现，采用命令表单可以改变默认的命令设置，通常情况下可以在单击命令或者使用快捷键后，再单击功能键F3，即会出现相应命令的表单。如图3.11所示，单击“创建多边形”命令或者快捷键（Shift-p）后，单击F3所示的命令表单，默认情况下Snap Mode为orthogonal，如果用户需要，可以将Snap Mode修改为diagonal（45°角走线）等设置。

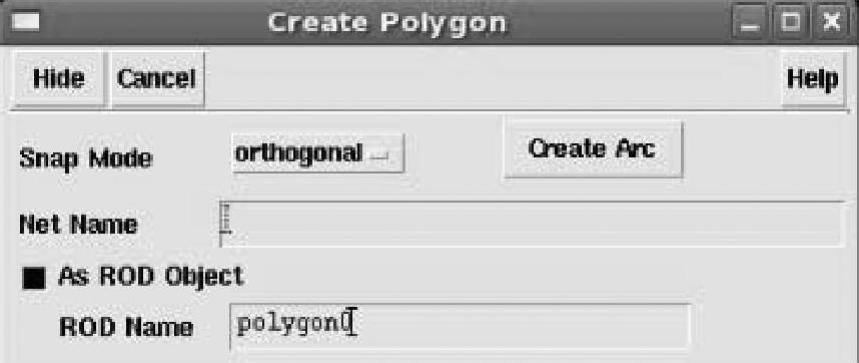

图3.11 “创建多边形”命令的表单
