Virtuoso软件介绍：界面概览

2023-06-26 理论教育版权反馈

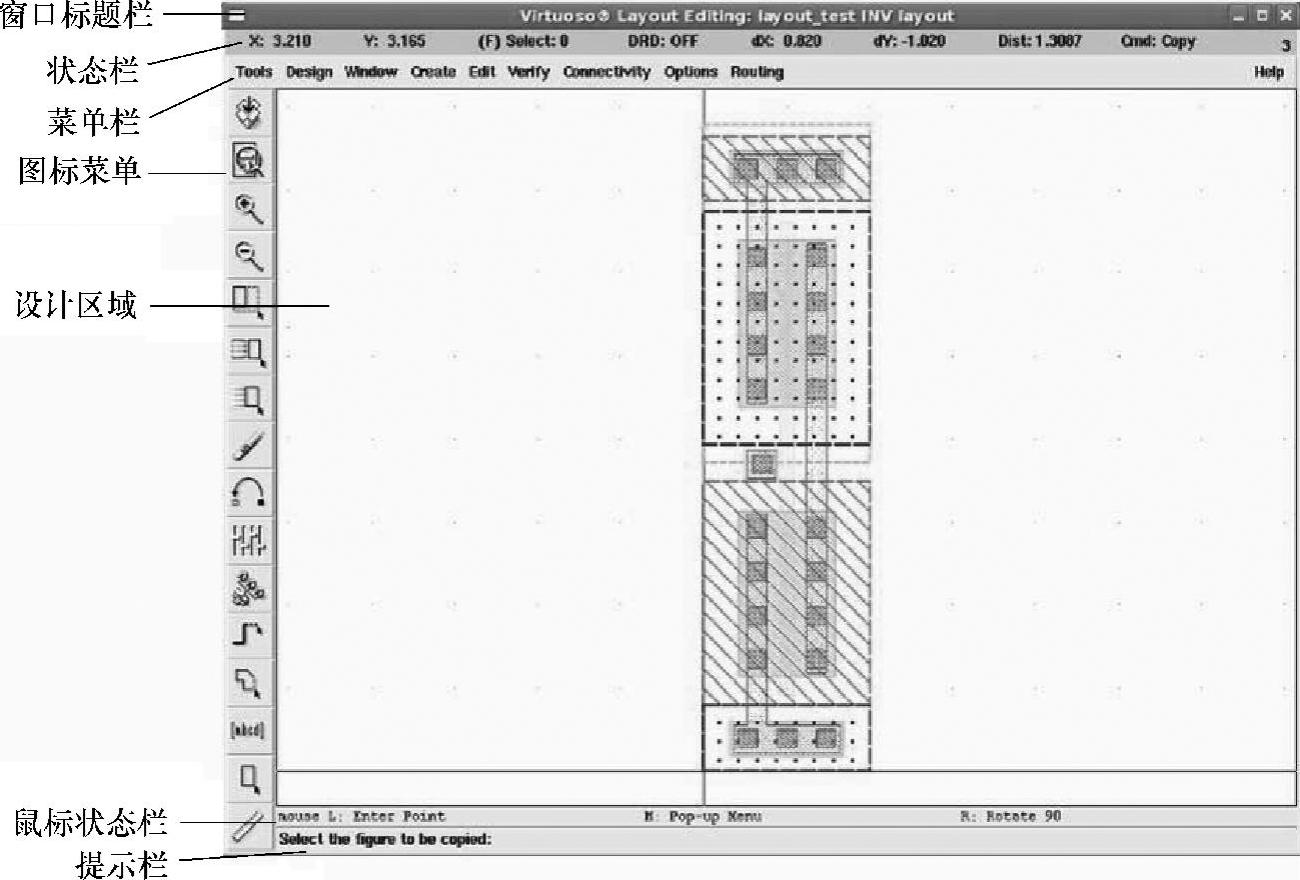

【摘要】：为了使用Cadence Virtuoso设计工具，我们首先要启动Cadence Spectre的命令行窗口。最后单击“OK”按钮，弹出Virtuoso Layout Editor界面和层选择窗口，如图3.5所示。图3.2 “Library Manager”窗口图3.3 在“Library Manager”窗口的工具栏中选择File→Cell View图3.4 选择“Cell”类型为“Virtuoso”图3.5 Virtuoso Layout Editor界面和层选择窗口如图3.6所示，Virtuoso Layout Editor界面包括窗口标题栏、状态栏、菜单栏、图标菜单、光标、指针、设计区域、鼠标状态栏以及提示栏。图3.6 Cadence Virtuoso Layout Editor界面以下详细介绍Virtuoso Layout Editor界面中各部分的作用和功能。

为了使用Cadence Virtuoso设计工具，我们首先要启动Cadence Spectre的命令行窗口。具体操作在第2章中已经介绍过，即在命令行下通过键盘敲入命令：icfb&，此时Cadence Spectre的命令行窗口就会自动弹出，在命令行窗口工具栏中选择Tools→Library Manager，如图3.1所示。

图3.1 Cadence命令行窗口

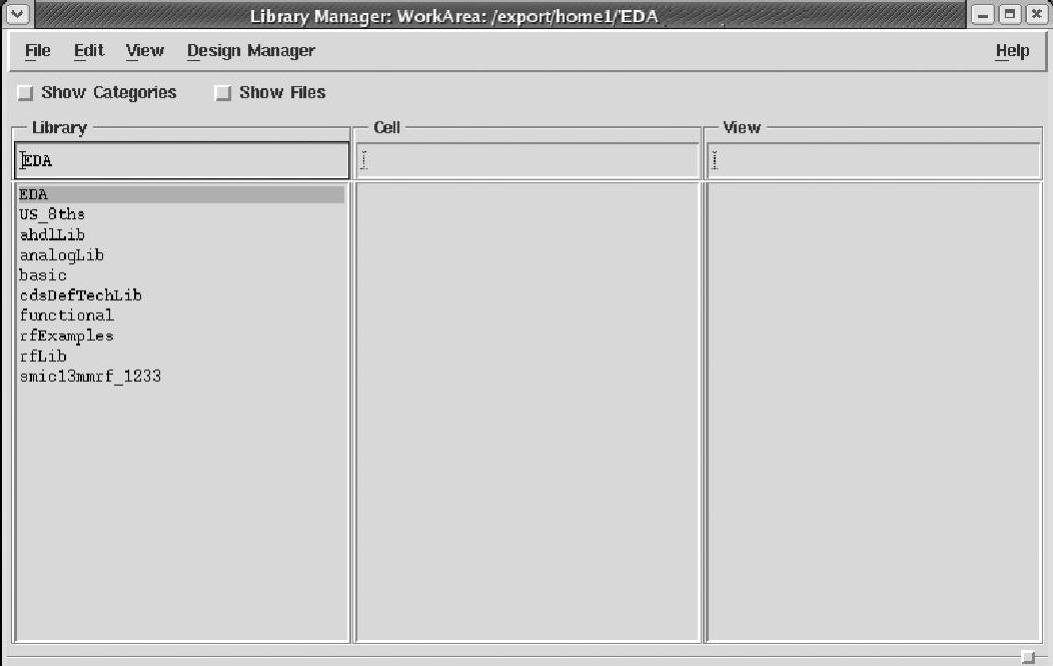

选中“Library Manager”选项后，弹出“Library Manager”窗口，如图3.2所示。

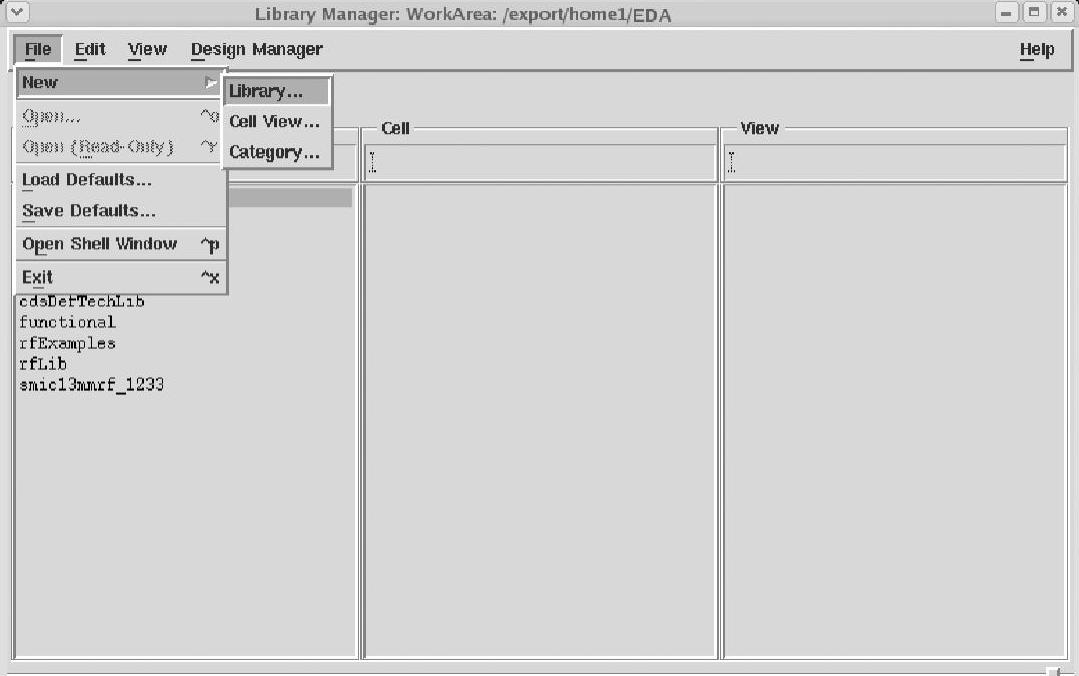

选中一个建立的设计库（图中设计库为EDA），在“Library Manager”窗口的工具栏中选择File→Cell View，如图3.3所示。

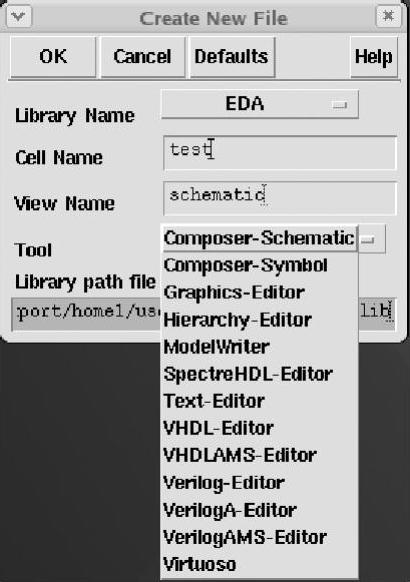

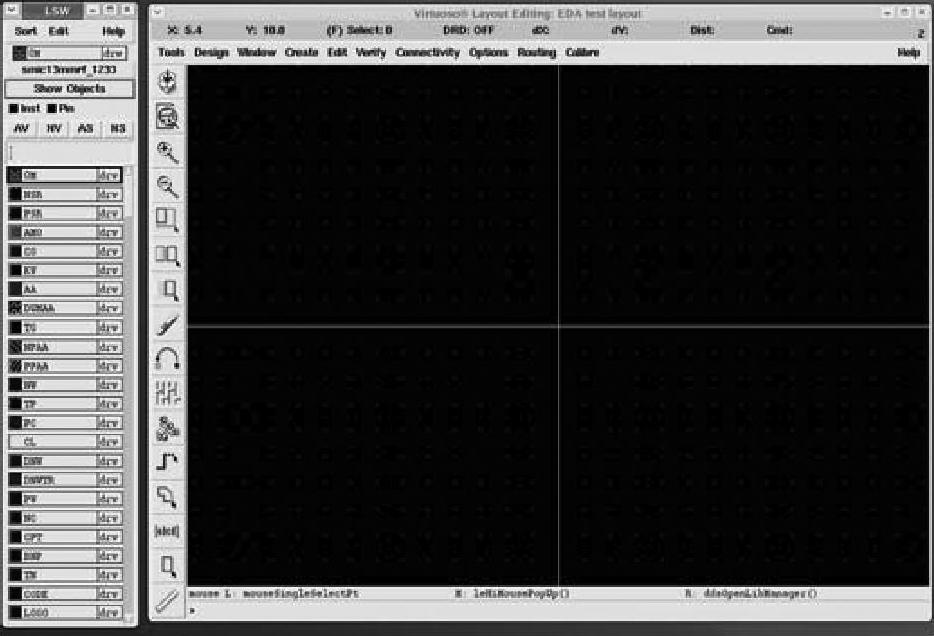

此时弹出“Create New File”对话框，在“Cell Name”栏中填入名称（图中为test），再选择“Cell”类型为“Virtuoso”，如图3.4所示。最后单击“OK”按钮，弹出Virtuoso Layout Editor界面和层选择窗口（Layer Selection Window，LSW），如图3.5所示。
