电路仿真中常用的信号源参数及设计方法
【摘要】：其中“Property”部分在从“analogLib”中选中信号源后由系统自动填写。图2.25 “vpulse”的参数列表表2.13 脉冲源主要参数的名称、含义和单位2.分段源“vpwl”设计者常常需要自己定义线性分段波形，分段源“vpwl”允许设计者能够定义任意分段时刻和该时刻的电压值。表2.15 正弦源主要参数的名称、含义和单位4.信号源“vsource”“vsource”激励源是一种通用型电压源，可以用于完成上述所有激励源的功能。
analogLib中激励源包括脉冲信号、分段信号、指数信号、正弦信号等。这些信号源都是以电压形式给出的，也可使用电流形式的激励源。
1.脉冲源“vpulse”
“vpulse”源用于产生周期性方波。在CMOS模拟电路设计中，可用于MOS管开关的控制信号，也可用来表示电源上电或者电源跳变过程等。打开“vpulse”的参数列表，如图2.25所示。该参数列表包括“Property”和“CDF Parameter”。其中“Property”部分在从“analogLib”中选中信号源后由系统自动填写。表2.13中给出了主要参数的名称、含义和单位。

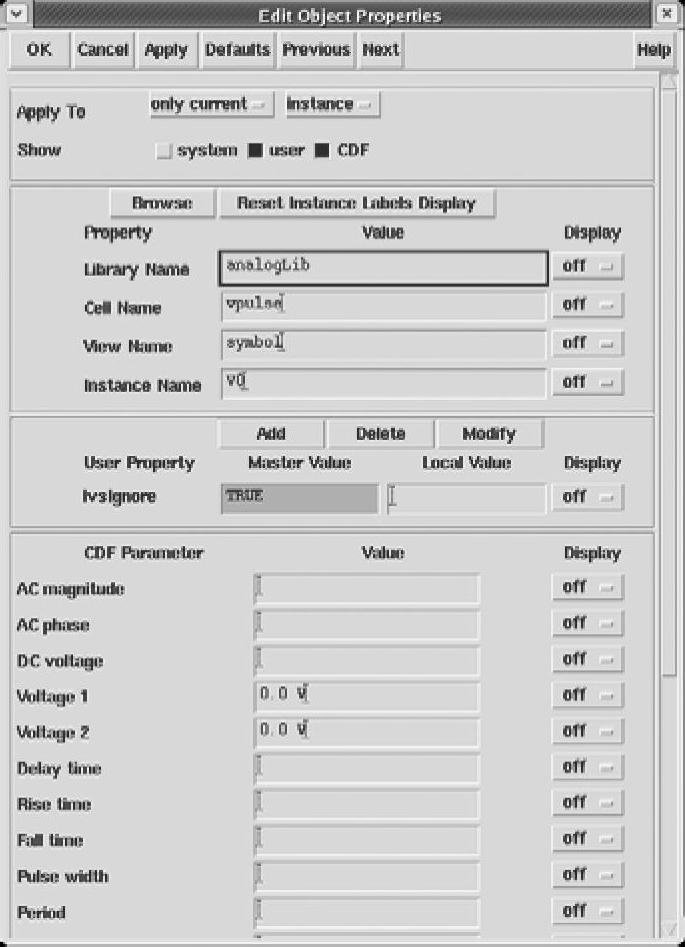

图2.25 “vpulse”的参数列表
表2.13 脉冲源主要参数的名称、含义和单位
2.分段源“vpwl”
设计者常常需要自己定义线性分段波形，分段源“vpwl”允许设计者能够定义任意分段时刻和该时刻的电压值。该信号源的设置参数和“vpulse”信号基本相同。在表2.14中给出了主要参数的名称、定义和单位，“vpwl”最多可设置50个转折点。

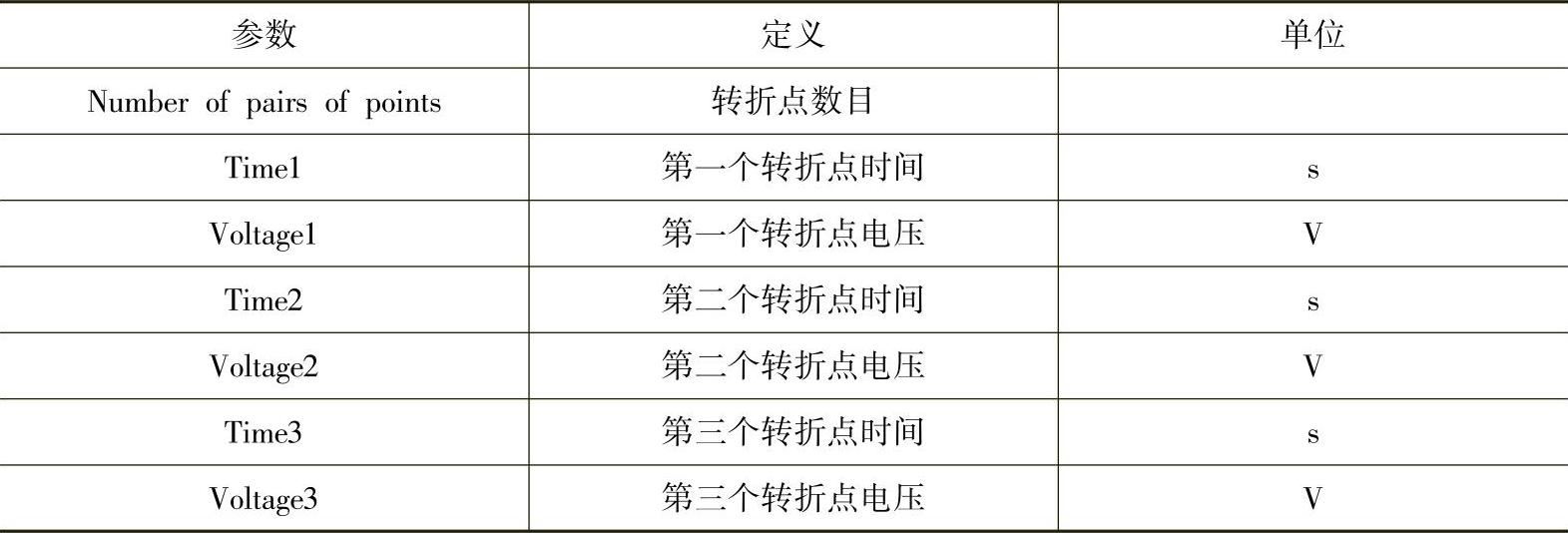

表2.14 分段源主要参数的名称、含义和单位
3.正弦源“vsin”
正弦信号是瞬态仿真中最常用的信号（见表2.15）。在该信号的参数中，“Damping factor”的单位是1/s。正弦信号也是在交流小信号分析（AC Analysis）中重要的激励源。设计者需要区别的是瞬态信号激励和交流信号激励不同的含义。

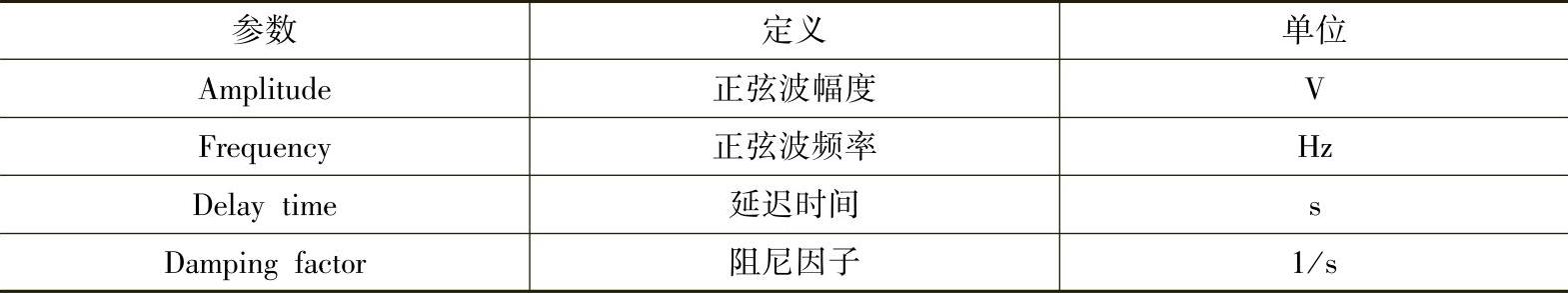

表2.15 正弦源主要参数的名称、含义和单位
4.信号源“vsource”
“vsource”激励源是一种通用型电压源，可以用于完成上述所有激励源的功能。在信号源属性中“source type”的菜单中选择所需要的激励源即可，同时按前述的方式填写各激励源的关键参数。
