模拟电路的设计主要是依靠电路图编辑器（Schematic Editor）来完成的。电路图编辑器是一个图形化的界面，设计者可以很方便地在窗口中添加器件和激励源等来完成电路的构建。电路图编辑器可以通过在命令行窗口或者设计库管理器中新建或者打开单元的电路图“View”打开，其基本界面如图2.9所示。下面介绍电路图编辑器的使用方法。

电路图编辑器界面主要包括状态栏、菜单栏、工具栏、工作区、鼠标命令栏、提示栏。

状态栏：内容包括正在运行的命令、选定的器件数、运行状态、仿真温度和仿真器类型。

菜单栏和工具栏：分别位于状态栏下方和屏幕的左边缘，里面的选项是电路设计中的命令。

工作区：就是图中黑色的部分，是用来绘制电路图的部分，其中有网格显示坐标。

鼠标命令栏：提示鼠标的左、中、右键分别对应的命令。

图2.9 电路图编辑器窗口

提示栏：显示的是当前命令的提示信息。

下面重点介绍一下工具栏中的操作，我们在设计中主要通过这些操作来实现电路图的绘制。这些操作也可以通过键盘快捷键来实现，首先要保证快捷键文件已经包含在.cdsinit文件中。

1.保存

、分别是检查完整性并保存（Check&Save）、保存（Save）。

键盘：X和S键分别是保存、检查并保存。

菜单栏：Design→Save/Check and Save来实现保存、检查保存。通常在绘制电路图时，会出现一些连接错误，如短路、断路的情况。这时候就需要依靠电路图编辑器的检查功能查找一些明显的错误，所以一般应该使用检查并保存选项，而不要强行保存。

2.放大，缩小

、分别是放大和缩小命令。

键盘：[键、]键、f键分别表示缩小、放大、适合屏幕。

菜单栏：Window→Zoom→Zoom out by 2/Zoom in by 2缩小、放大。

Window→Fit适合屏幕。

3.拖动、复制

、分别是拖动和复制命令。

键盘：c、s、m分别表示复制、拖动、移动。

菜单栏：Edit→Copy/Stretch/Move分别是复制、拖动、移动。

这3个命令操作基本相同：首先选定需要操作的电路部分，包括器件、连线、标签、端口等；然后调用命令；这时单击鼠标左键确定基准点；这时移动鼠标发现选定部分随鼠标指针移动，移动量相当于基准点到现在指针所在点之间的距离；再次单击鼠标左键放下选定的电路或者按ESC键取消。在确定基准点之后，拖动的过程中，可以单击F3键选择详细属性。在3个命令中都有旋转、镜像、锁定移动方向的选项；另外，在复制的Array选项中可以设定为将选定部分复制为阵列形式；而在拖动的选项中可以选择选定部分与其他部分的连接线的走线方式。注意：可以用鼠标在工作区框选电路的一部分；按住Shift键框选表示追加部分；按住Ctrl键框选表示排除部分；可在同一个icfb环境中打开的不同电路图之间使用复制和移动命令；拖动命令只能在当前电路中进行。

4.删除、撤销

、分别是删除和撤销命令。

键盘：删除和撤销分别是Del键和u键。

菜单栏：Edit→Delete、Edit→Undo。

删除操作顺序：首先选择电路的一部分后调用删除命令，选定部分将被删除。或者先调用删除命令，然后连续选中要删除的器件，则选中的器件将被连续删除。

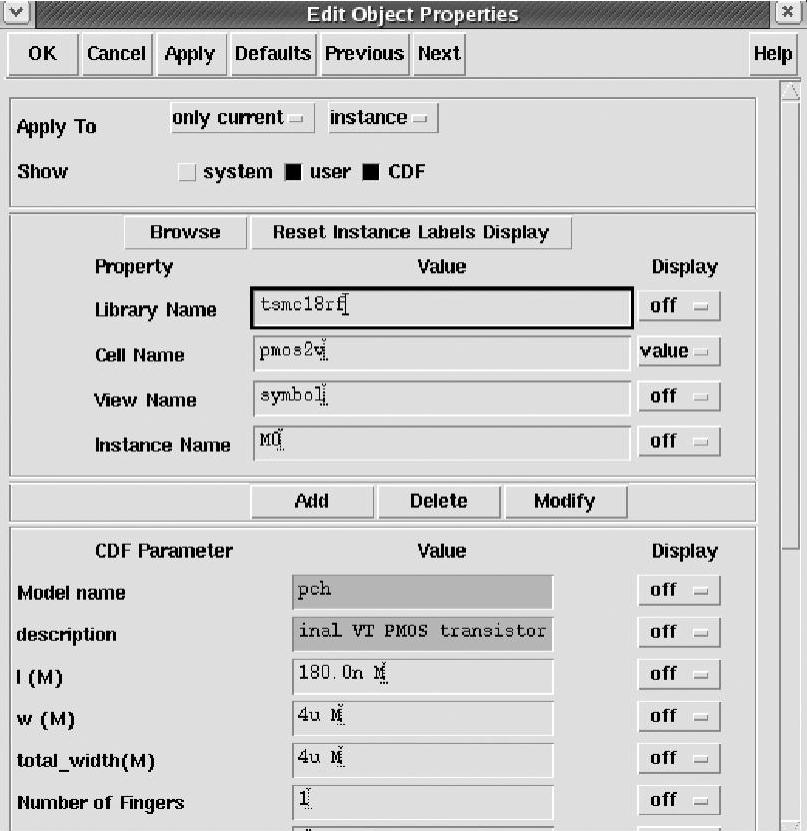

图2.10 器件属性对话框

5.查看或修改器件属性

键盘：q键。

菜单：Edit→Properties→Ob-jects。

选定电路的一部分，然后调用该命令，则会出现属性对话框，如图2.10所示。

在应用栏的第一个下拉菜单中可以选择设置应用范围，可以只修改当前器件（only current）、应用于所有选定器件（all selected）或者所有的器件（all）；第二个下拉菜单可以选定需要修改的元素类型，是设置器件实例（instance）还是连接线（wire segment）。不同的器件有不同的属性特征，在“Model name”以下的器件属性按需要进行修改即可。

6.调用器件

键盘：i键。

菜单栏：Add→Instance。

调用命令之后，显示如图2.11所示的选项对话框。

在Library和Cell栏输入需要引用的单元，也可以单击Browse按钮，打开一个设计库浏览器，从中选择希望引用的器件或者单元。输入器件类型之后，窗口中将会出现一些器件的初始参数设置，可以在其中直接输入需要的器件参数。

7.添加连接线

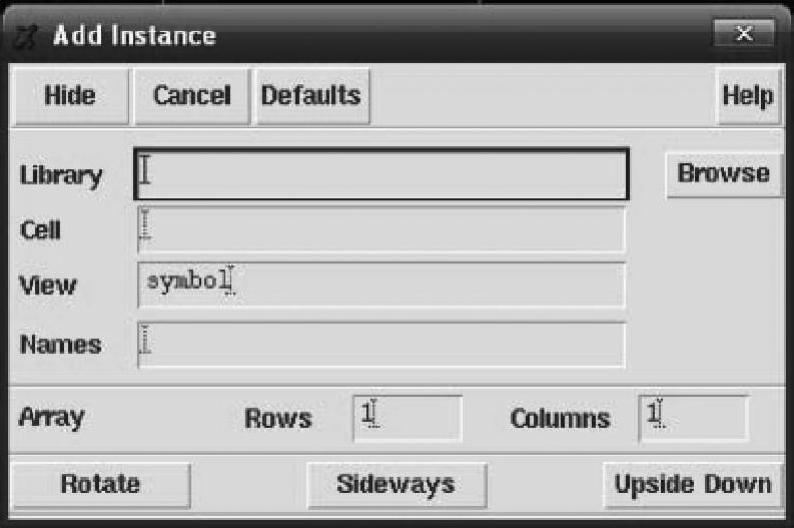

图2.11 调用器件对话框

、分别是添加细连线和粗连线命令。

键盘：w、W键分别是细连线、粗连线。

菜单栏：细连线、粗连线分别是Add→Wire（Narrow）和Add→Wire（Wide）。

图2.12 连线详细设置对话框

调用命令后，在工作区单击鼠标左键确定连线的第一个端点，然后拖动鼠标，将看到连线的走线方式。此时单击右键，可以在不同的走线方式之间切换；再次单击鼠标左键，确定第二个端点，连接线被确定。在确定第二个端点之前，如果按F3键会调出详细设置，如图2.12所示。其中可以设置走线方式、锁定角度、线宽、颜色、线型这几个选项。

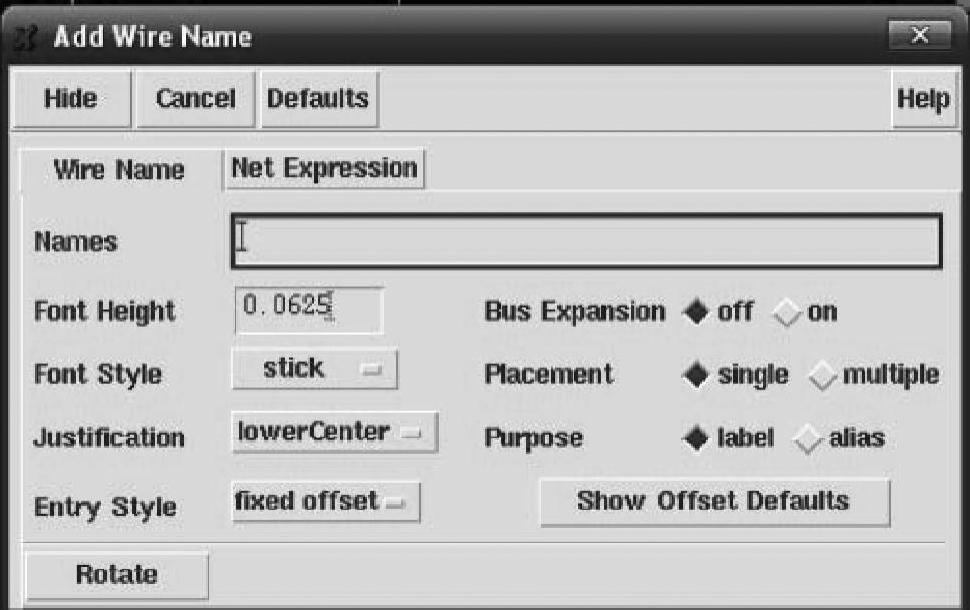

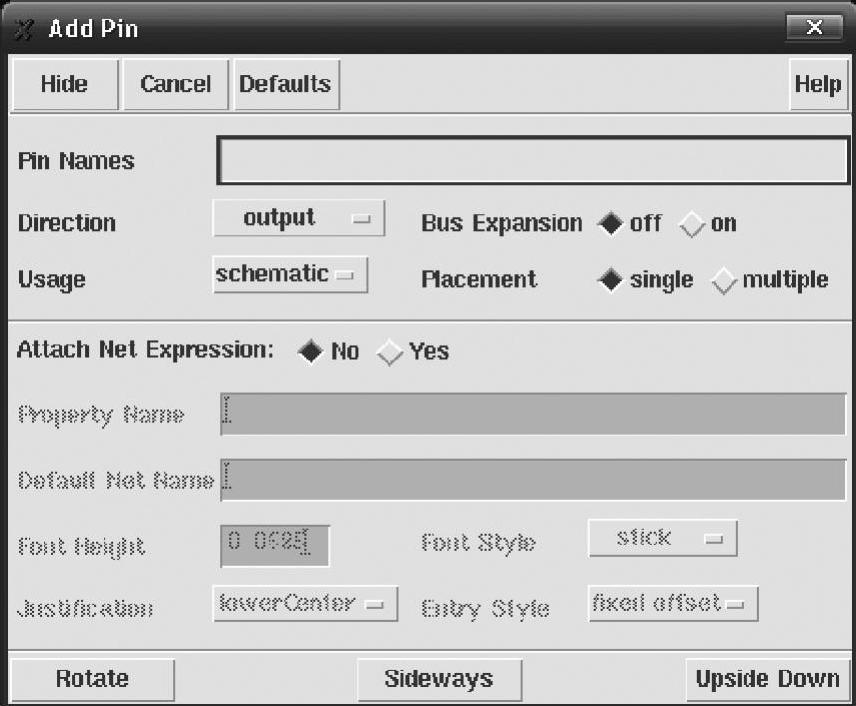

8.添加标签（Label）
