设计库管理器（Library Manager）的窗口如图2.6所示，包括“Library”“Cat-egory”“Cell”和“View”4栏，在平时的应用中“Category”一般收起，不做显示。以下对这4栏的含义做简要介绍。

1.Library

即设计库，该设计库中存在的库是在cds.lib文件中定义的，包含设计时所需要的工艺厂提供的工艺库以及设计时建立的设计库。一个设计库中可以含有多个子库单元。通常在做不同的设计时，建立不同的设计库，可以对电路进行有效的修改和管理。

2.Category

类别是将一个设计库中的单元分为更加详细的子类，以便在调用时进行查找。当一个设计库的规模比较大时，可以用分类的方式管理设计库中单元的组织。在小规模的设计中分析往往不必要，这时可以在面板显示选项栏取消显示分类（Show Category）选项，分类就会被跳过。如图2.6中，在“analogLib”中就对库中的子单元进行分类，可以看到有“Actives”（有源器件）“Passives”（无源器件）和“Sources”（激励源）等。

3.Cell

单元可以是一个器件，也可以是一个电路模块或者一个组成的系统顶层模块。

4.View

一个“Cell”在电路设计中，我们需要不同的方法进行显示，例如一个模拟电路模块，在设计内部结构的时候可能需要将它表示为电路图；而在引用该模块的时候则需要将其表示为一个器件符号；在绘制版图的时候可能需要将该模块表示为版图的一个部分。又例如一个Verilog-A数字代码生成的电路，又可以显示为代码形式，或者电路符号形式以方便调用。因此一个单元就必须有多种表示方式，称为“Views”。通常模拟模块有电路图（schematic）、器件符号（symbol）、版图（lay-out）三个，而数字模块就有电路符号（symbol）、代码（Verilog-A）两个（View）。

下面介绍一些在设计库管理器菜单中的命令选项。

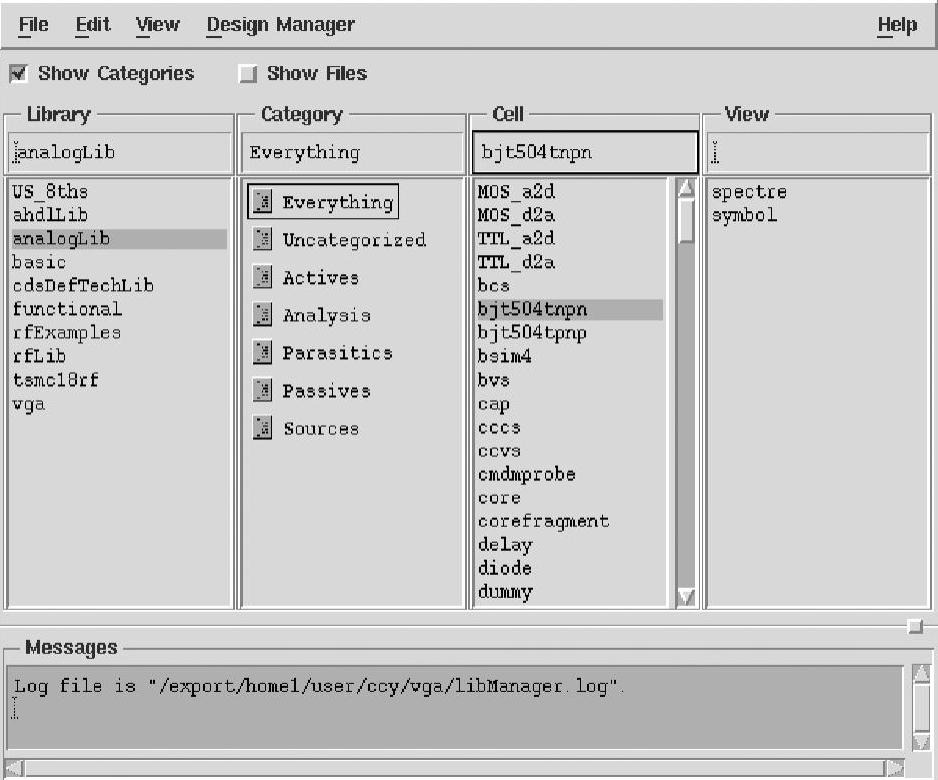

图2.6 设计库管理器窗口

1.Files菜单

Files→New→Library/Cell View/Category：该命令与命令行窗口中的选项完全相同，可以通过这个命令新建设计库、电路单元或者分类。

Files→Save Defaults/Load Defaults：将设计库中的库信息设置保存在.cdsenv文件中。

Files→Open Shell Window：打开Shell命令行窗口，在命令行中进行文件操作。

2.Edit菜单

Edit→Copy：设计备份，如图2.7所示。通过选择来源库和目标库，可以很方便地将子单元电路复制到目标库中。选中“Copy Hierarchical”选项，复制一个顶层单元时，就将该顶层单元下所有的子电路一起复制到目标库中。“Update In-stance”选项保证在对来源库中子单元电路进行修改时，目标库中被复制的子单元电路也同时被更新。

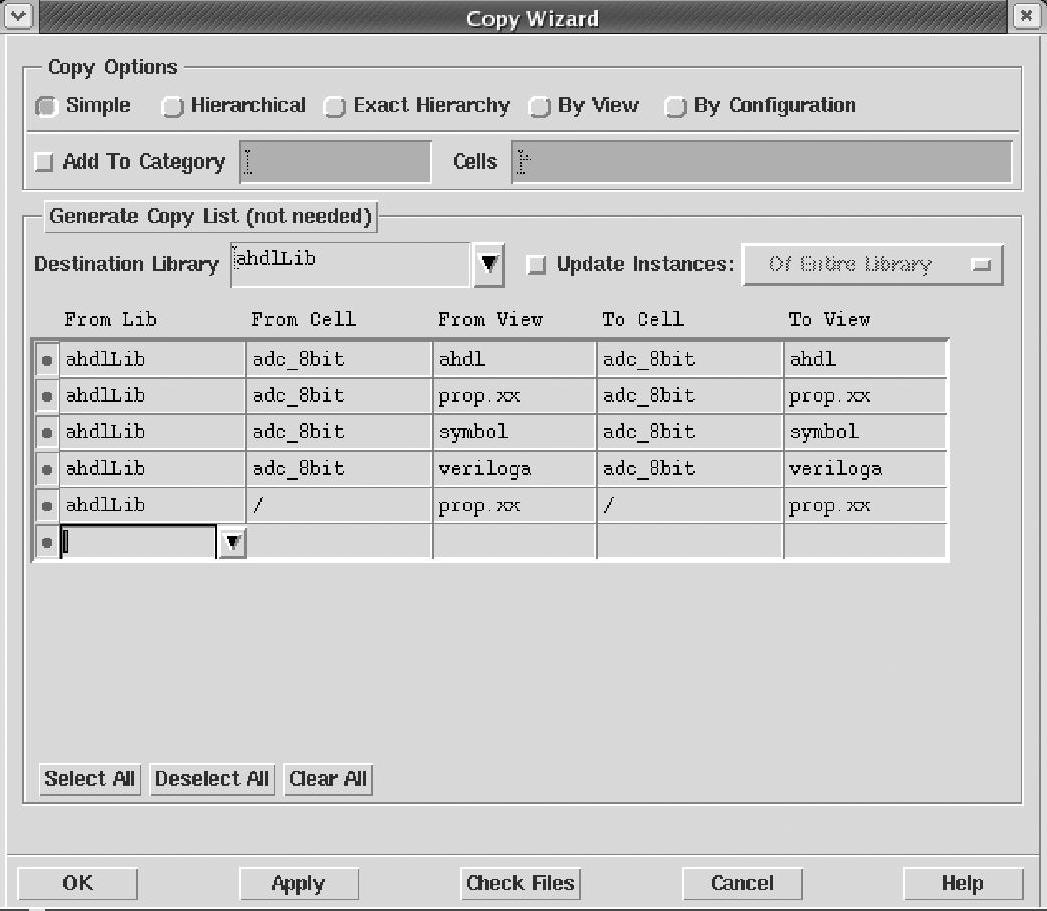

Edit→Copy Wizard：高级设计备份向导，如图2.8所示，这个向导支持多个模式，可以在界面的第一行的复选框选择简单模式（Simple）。在这个模式上面的“Add To Category”栏可以指定复制过去的单元或设计库被自动加入某个分类。“Destination Library”下拉菜单指定了复制的目标设计库。

层次备份“Hierarchical”通过指定顶层单元，将一个顶层文件单元连同其中直接或间接引用的所有单元一起复制。精确层次备份“Exact Hierarchical”与层次备份“Hierarchical”功能基本相同。唯一与不同的是，层次结构备份时将包括这些单元中的所有“View”；而精确层次备份中只有指定单元的“View”会被复制。

“By View”备份，将按照指定的过滤（Filter）选项复制某些设计单元。

“By Configuration”备份，将根据“config view”中的配置来选择需要复制的单元和View。

Edit→Rename：对设计库进行重新命名。

Edit→Rename Reference Library：对设计库进行重新命名的同时，还可以用于批量修改设计中的单元之间的引用。

Edit→Delete：删除设计库管理器中的设计库。

Edit→Delete by view：在删除设计库管理器中的设计库的同时，这个菜单命令还提供了一个过滤器用于删除设计库中指定的“View”。

Edit→Access Permission：用来修改设计单元或者设计库的所有权和权限。

Edit→Catagories：包括了对分类进行建立、修改、删除的命令。

Edit→Library Paths：调用Library Path Editor，在Library Path Editor中可以删除、添加或者对现有设计库进行属性修改。
