可以根据需要选择不同的通信波特率,9.6kbit/s是S7-200 PLC CPU默认的通信速率。使用其他波特率需要在系统块内设置,并下载到PLC中才能生效。
用PC/PPI电缆连接PC和PLC,将PLC前盖内的模式选择开关(黄色、3档)设置为STOP,给PLC上电。

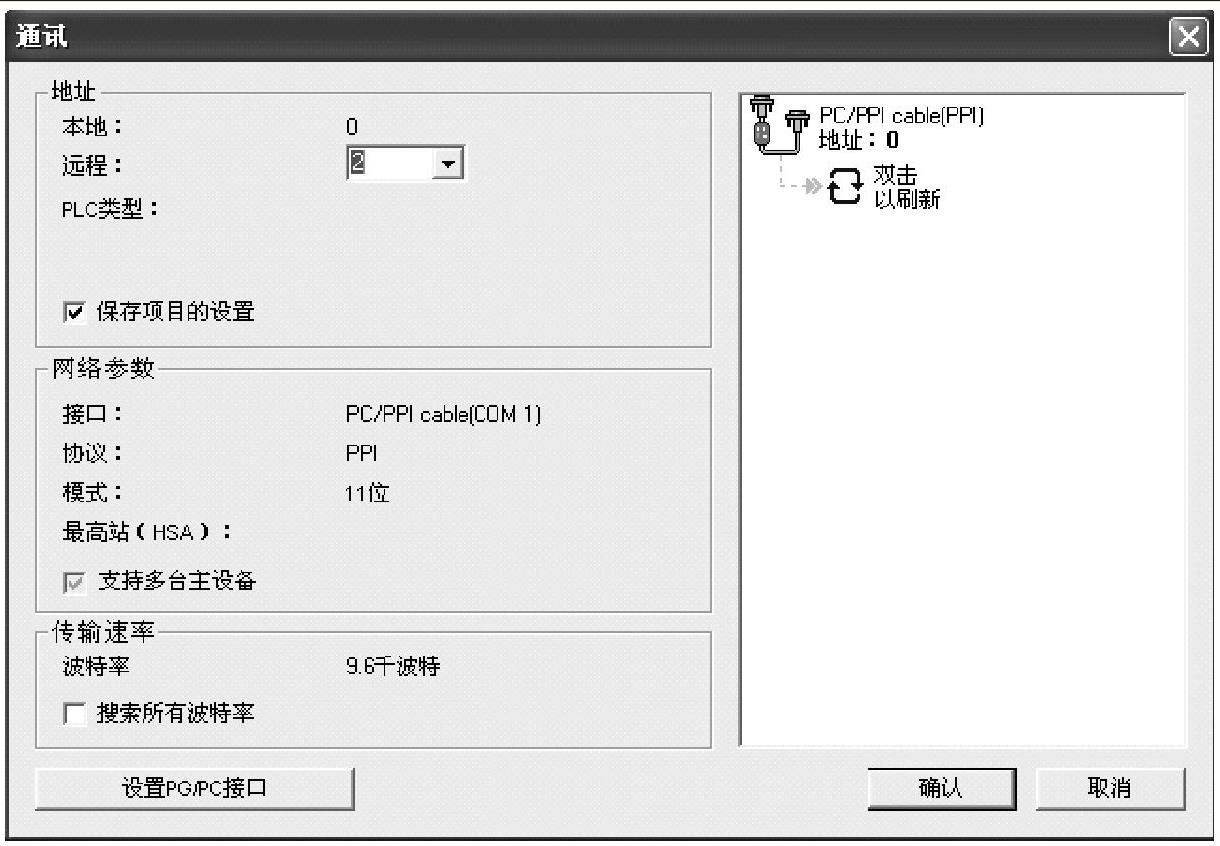

1)单击浏览条上的“通讯”图标出现通信窗口,如图2-22所示。
图2-22 通信窗口
窗口左侧显示编程计算机将通过PC/PPI电缆尝试与PLC通信,右侧显示本地编程计算机的网络通信地址是0,默认的远程(就是与计算机连接的)单台PLC的CPU端口地址为2。

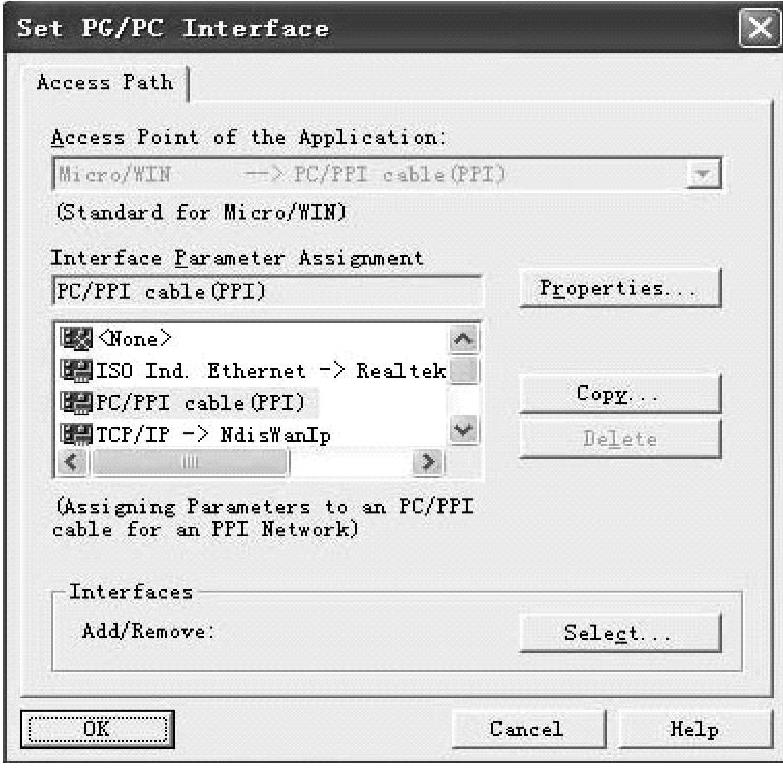

2)双击右上角处的PC/PPI cable(PPI)电缆的图标,或单击左下角处的“设置PG/PC接口”按钮,出现如图2-23所示的窗口。单击Properties(属性)按钮,查看或修改PC/PPI电缆连接参数及校准通信端口。

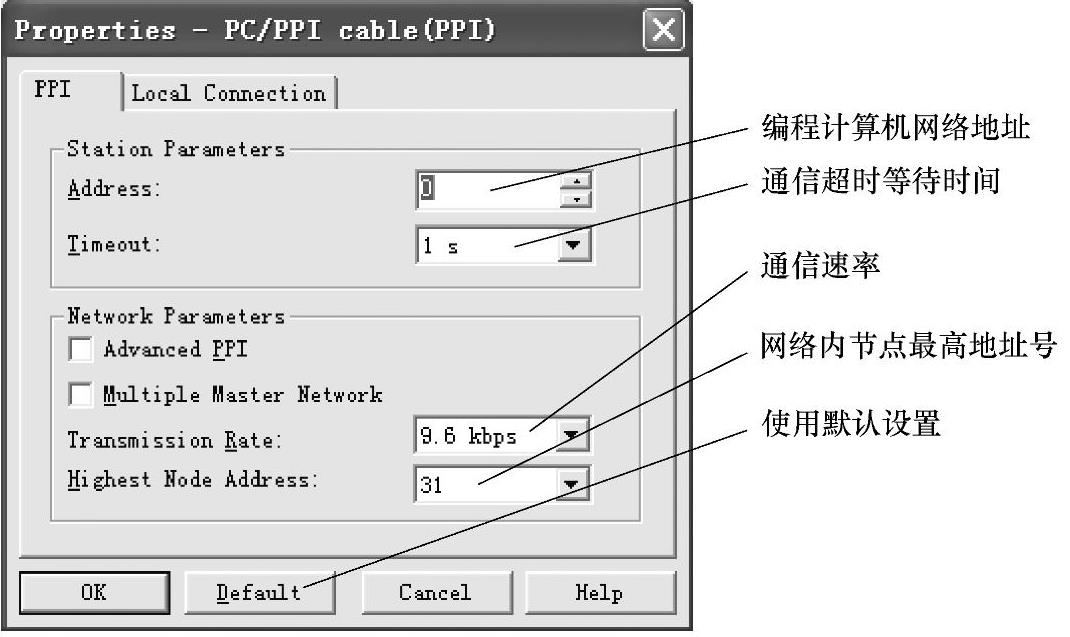

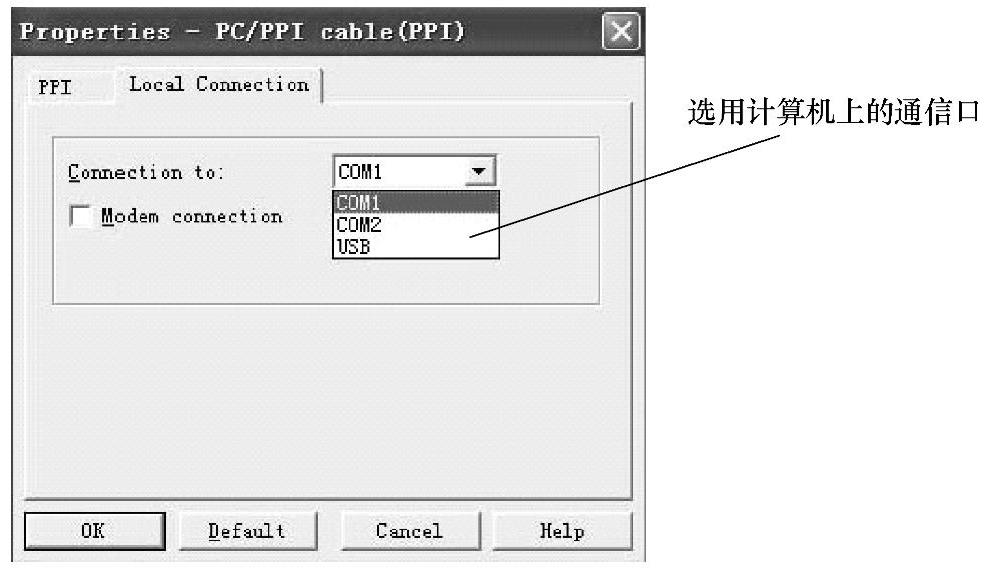

3)单击Properties(属性)按钮后,出现两个选项,如图2-24所示。在PPI选项卡中查看、设置网络相关参数,在Local Con-nection(本地连接)选项卡中,通过下拉选择框选择实际连接的编程计算机COM口(如果是RS-232/PPI电缆)或USB口(如果是USB/PPI电缆),如图2-25所示。这里选择的通信端口一定要与电缆实际连接的一致。
图2-23 通信参数设置
图2-24 设置PG/PC界面

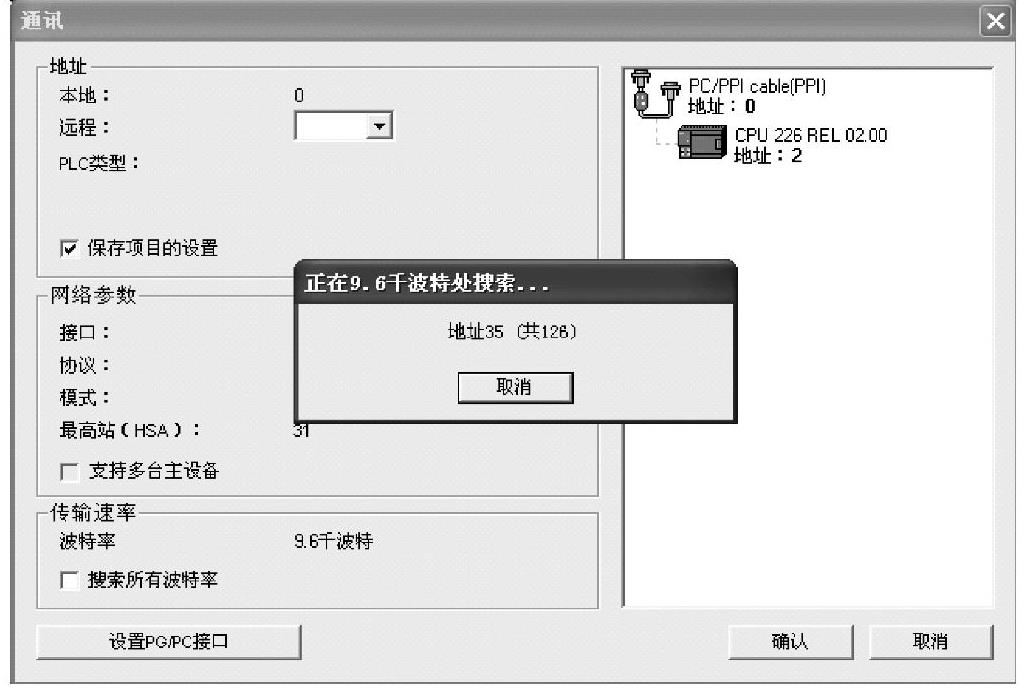

4)单击OK按钮,回到通信窗口,如图2-22所示,双击“双击以刷新”图标,开始进行编程计算机与PLC的通信(联络),也可以把它看成是编程计算机搜索PLC的CPU信息,这一过程是完全自动进行的,如图2-26所示。
图2-25 选择编程计算机通信口
图2-26 计算机正在与PLC通信

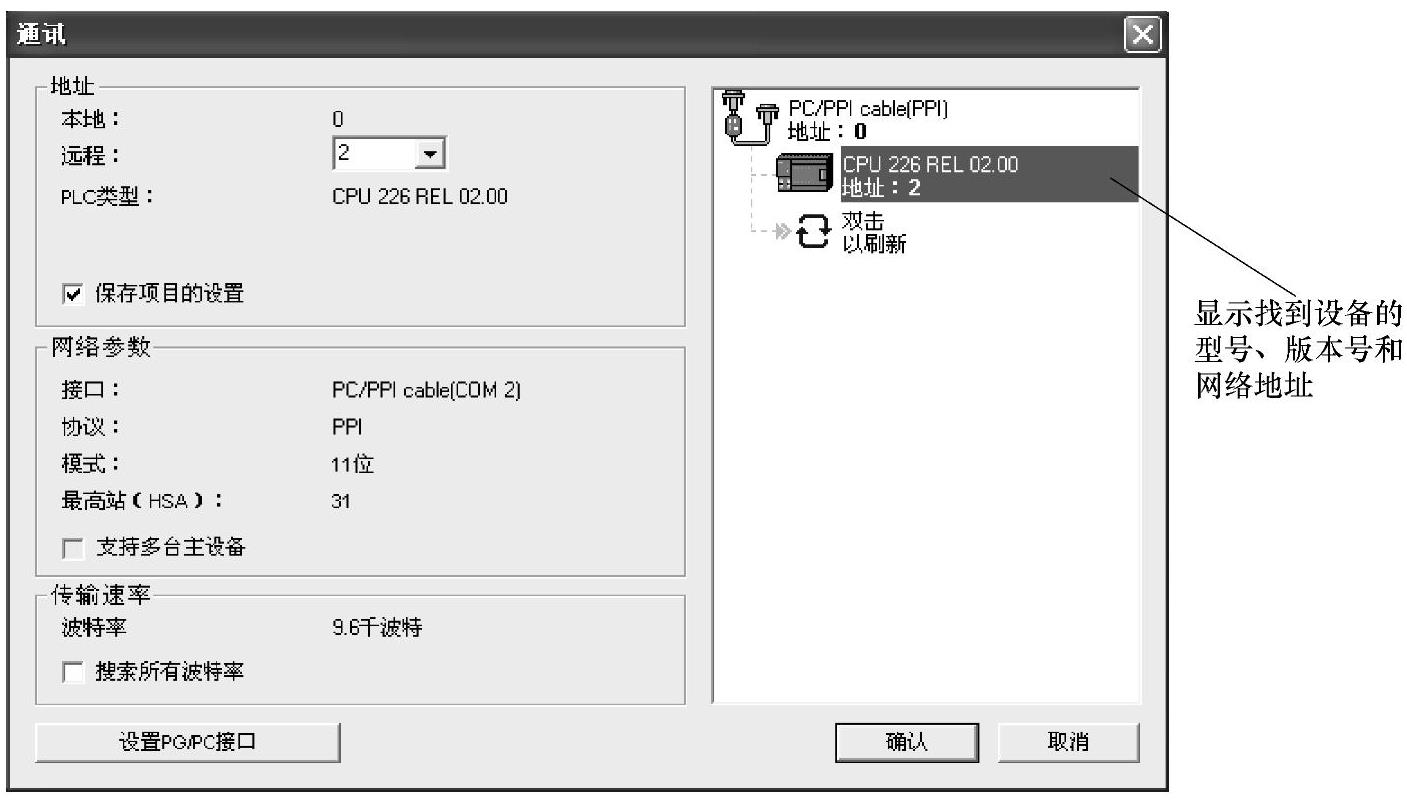

5)在保证COM口(USB口)设置准确、通信电缆完好无损的前提下,通信过程结束后,编程计算机肯定能搜索到与之连接的PLC的地址号、CPU规格等,如图2-27所示。因为是单台PLC,所以搜索到的默认地址应该是2。这时单击“确认”按钮,通信过程就结束了。在这以后,就可以在计算机与PLC之间进行程序的上传或下载。
图2-27 PLC的信息搜索完毕
