1.冲模的存放

1）生产场地使用的所有模具包括夹具，应整齐有序地存放在模具库或固定的存放地。

2）大型冲模应垛放在枕木或垫铁上，不得直接垛放在地坪上。

3）多层垛放的模具应是有安全栓或限位器的设施，并不得因多层垛放而影响冲模精度。

4）小型冲模应存放在专用钢制模架上，模架的最上一层平面不应高于1.7m。

5）垛堆或钢模具存放架之间应有≥0.8m的通道。

6）大量生产条件下，可采用高架仓库存放冲模，配备巷道堆垛起重机作业。

7）生产中使用的夹具、检具等二类工具应有编号和固定的存放地，但不宜多层存放。

2.冲模的安全管理

（1）冲压安全标志冲压生产区域、部门和设备，凡可能危及人身安全时，应按GB 2894—2008《安全标志及其使用导则》中有关规定，于醒目处设标志牌。

标志牌应平整、清楚，大小、比例、颜色必须符合GB 2894—2008的规定。

（2）冲压模具技术安全状态冲模技术安全状态参照GB 2893—2008《安全色》的有关规定，在上下模板正面和反面应涂以安全色以示区别。

安全模具为绿色，一般模具为黄色，必须使用手动送料的模具为蓝色，危险模具为红色。不同涂色的模具在使用中应采取的防护措施和允许的行程操作规范见表8-1。

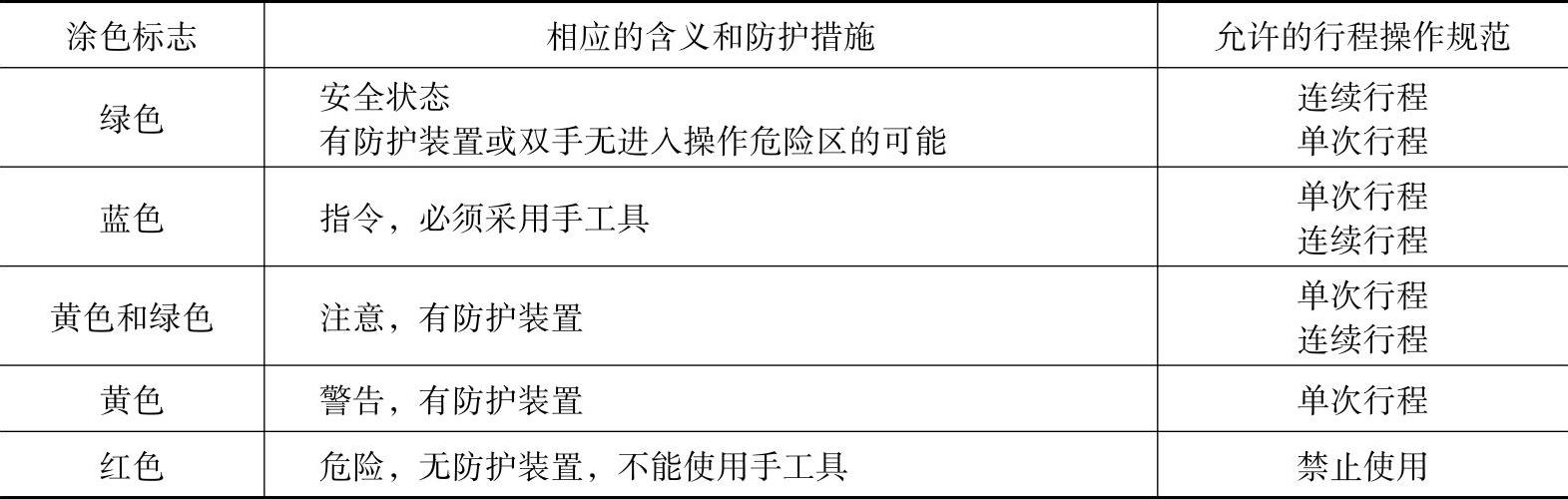

表8-1 冲模涂色、含义、防护措施和允许的行程操作规范
