1.功能与作用

变压器是在交流电路中，将电压降低或升高的一种电器设备。它是没有运动部件的电机，属静止电器。因此，效率很高（92％～98.5％）。

变压器可以把任一数值的电压转变成频率相同的高、低电压值，满足电能输送、分配和使用的要求。例如，发电厂发出来的电压等级很低，必须经升压变压器，把电压升高到110kV或以上，才能将电输送到很远的配电所，配电所又必须经过降压变压器把电压变成适用的电压等级，如380V／220V等，供给动力用电及生活照明用电的需要。

2.变压器的分类

变压器种类很多，可以按安装场所、相数、绕组、冷却方式等进行分类。

常用的变压器有：单相变压器、三相变压器、电力变压器、电源变压器、调压变压器、自耦变压器、脉冲变压器等。按结构特点分为单绕组、双绕组和多绕组；按冷却方式又分为油浸式和空气冷却式。

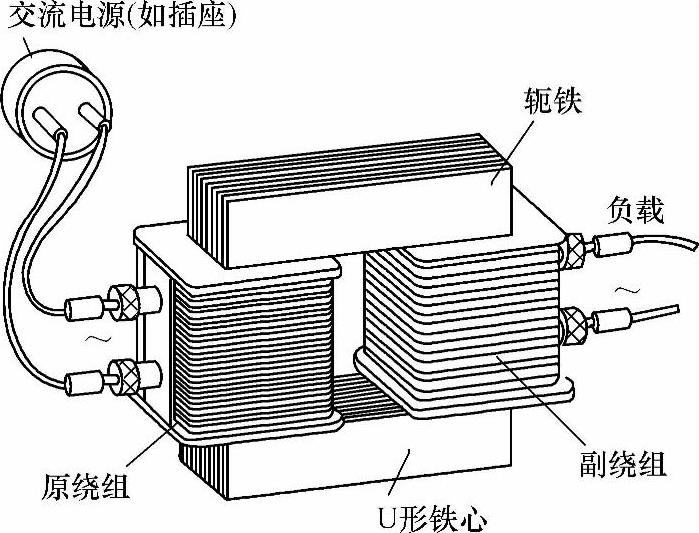

图7-6 小型变压器的构造

3.变压器的构造

变压器是根据电磁感应原理制成的。如图7-6所示，它由硅钢片叠成的铁心和套在铁心上两个绕组构成。为减小磁阻，使绕组线圈与铁心和轭铁装配在一起，铁心和轭铁均用彼此绝缘的0.35～0.5mm厚硅钢片组成，以减小涡流。钢中硅使其电导率降低。铁心的主要作用是导磁，绕组的主要作用是进行磁电能量转换。

绕组与绕组、绕组与铁心彼此绝缘。将变压器和电源连接的绕组称为一次绕组（原绕组），把变压器与负载连接的绕组称为二次绕组（副绕组）。因为，一次绕组多半工作在高压状态，也称高压绕组，相应地，二次绕组称为低压绕组。变压器中产生的导致功率损失的热量，必须用空气冷却和油冷却的方法带走。

(https://www.chuimin.cn)

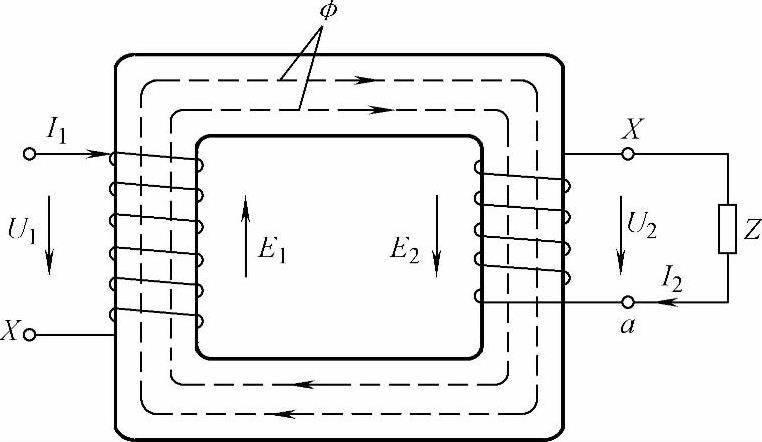

图7-7 变压器变换电压原理

4.变压器的工作原理

变压器变换电压原理如图7-7所示。当将变压器的一次绕组接到交流电源U₁上时，铁心中就会产生变化的磁力线。由于二次绕组绕在同一铁心上，磁力线切割二次绕组，二次绕组上必然产生感应电动势E₂，使绕组两端出现电压U₂。因磁力线是交变的，所以二次绕组的电压U₂也是交变的，而且频率与电源频率完全相同。理论证明，变压器一次绕组与二次绕组电压比和一次绕组与二次绕组的匝数比值有关，可用下式表示

式中 U₁——一次绕组电压；

U₂——二次绕组电压；

N₁——一次绕组匝数；

N₂——二次绕组匝数。

式（7-8）表明，绕组匝数越多，电压就越高。二次绕组匝数比一次绕组匝数少，则为降压变压器；二次绕组匝数比一次绕组匝数多，则为升压变压器。

总之，变压器的工作过程是一个电生磁和磁生电的过程。
