左手定则和右手定则的解析
【摘要】：感应电动势的大小与磁通密度成正比，与导体在磁场中有效长度、运动速度成正比。感应电动势的方向用右手定则判断，如图7-5b所示。实际应用的发电机就是根据这个道理制成的，所以右手定则又称发电机定则。
1.左手定则
通电导体在磁场中要受到力的作用，这个力称为磁力。电磁力的大小与磁通密度（也称磁感应强度）B成正比，与通过电流I成正比。同时又与导体在磁场中的有效长度L成正比。电磁力的单位用N表示。电磁力的方向用左手定则判断，如图7-5a所示。它和电动机的作用原理相同，所以又称电动机定则。

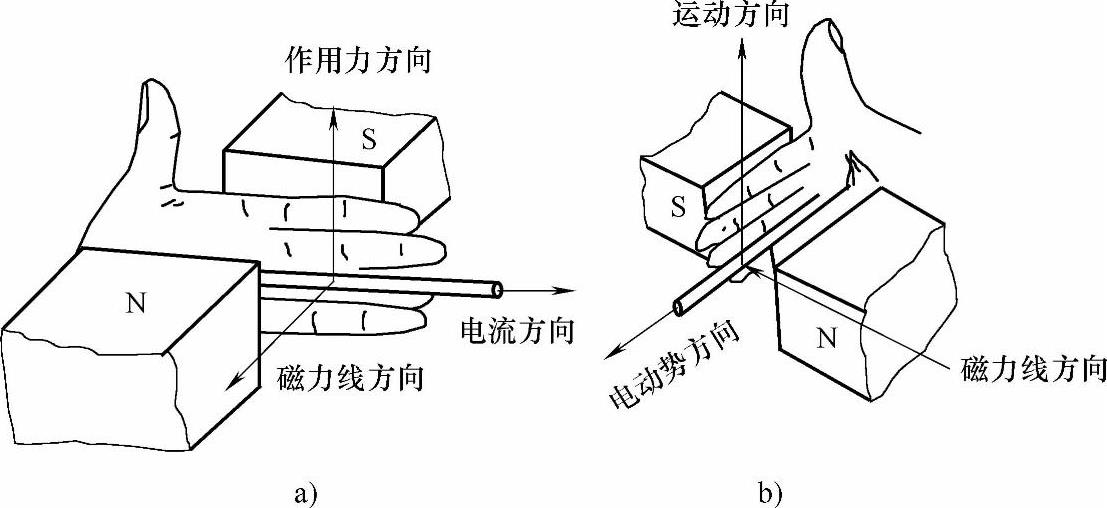

图7-5 左手与右手定则
a）左手定则 b）右手定则
电磁力的大小可用下式表示
F＝BLI （7-6）
式中 F——电磁力（N）；
B——磁通密度（T）；
L——导体有效长度（m）；
I——通电导体电流（A）。(https://www.chuimin.cn)
在实际应用中，为了便于记忆，常用“左手笨重，好比电动”来比喻电动机。
2.右手定则
导体在磁场中作切割磁力线运动时，会产生感应电动势。感应电动势的大小与磁通密度成正比，与导体在磁场中有效长度、运动速度成正比。感应电动势用符号e表示，单位为V。感应电动势的方向用右手定则判断，如图7-5b所示。人们常说，“右手方便，好比发电”。实际应用的发电机就是根据这个道理制成的，所以右手定则又称发电机定则。
感应电动势大小可用下式表示
e＝Blv （7-7）
式中 e——感应电动势（V）；
B——与导体运动方向垂直的磁通密度（T）；
l——导体切割磁力线有效长度（m）；
v——导体运动速度（m／s）。
