电路及其工作状态：科普电子知识
【摘要】：检修电路时，应在开路状态下进行。为了防止短路，在电路中应接入熔断器。有时也利用短路电流产生高温进行金属焊接等工作。额定电流是指电气设备长时间工作所允许通过的最大电流，用IN表示。实际电流小于IN时称为轻载；等于IN时称为满载，满载就是额定工作状态；大于IN时称为过载，过载是不允许的。
1.电路

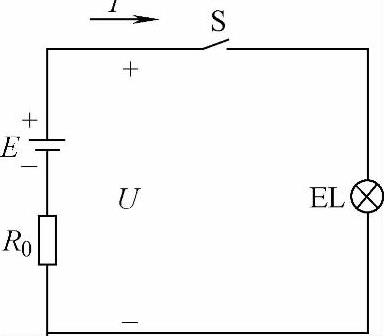

简单地说，电路就是指电流所流过的路径。它是由电路元件按一定方式组合而成的。图7-2所示的电路是一个最简单的电路，它由电源（干电池或发电机）、负载（灯泡）和中间环节（包括连接导线、熔丝和开关）三部分组成。在电路中，随着电流的流动，进行着不同形式能量之间的转换。
2.电路的工作状态
（1）开路状态（断路状态）当电路的开关断开时，称为开路，其特征是电流为零，电源端电压值就是电源两端的电动势。检修电路时，应在开路状态下进行。这种状态电路不工作，也不产生任何热量。
图7-2 简单电路
（2）短路状态 当电路中有电压的两点被电阻为零的导体连接时，称为短路，其特征是电流很大。根据电流的热效应，导体所消耗的电能Q为
Q＝IUt＝I2Rt （7-5）
若电阻消耗的电能全部转化为热能，则会烧坏绝缘，损坏设备。为了防止短路，在电路中应接入熔断器。
有时也利用短路电流产生高温进行金属焊接等工作。
（3）额定工作状态 对于用电设备，一般都规定有额定电流。额定电流是指电气设备长时间工作所允许通过的最大电流，用IN表示。实际电流小于IN时称为轻载；等于IN时称为满载，满载就是额定工作状态；大于IN时称为过载，过载是不允许的。有些设备不标出额定电流而标出额定电压，即UN，或标出额定功率PN。
