常用黑色与有色金属冲压材料的种类及用途

2023-06-26 理论教育 版权反馈
【摘要】：冲压材料中，黑色金属与有色金属板料、带料应用最广。表5-19所列为常用冲压材料的种类、牌号、简要说明与用途举例，供参考。表5-19 常用黑色与有色金属冲压材料种类与用途（续）（续）（续）（续）（续）表5-20 普通碳素结构钢的主要成分及性能特性表5-21 优质碳素结构钢性能指标表5-22 优质碳素结构钢按拉延级别供货的性能指标注：08Al化学成分符合08钢要求，含酸溶铝质量分数为0.015％～0.065％。

冲压材料中，黑色金属与有色金属板料、带料应用最广。表5-19所列为常用冲压材料的种类、牌号、简要说明与用途举例，供参考。

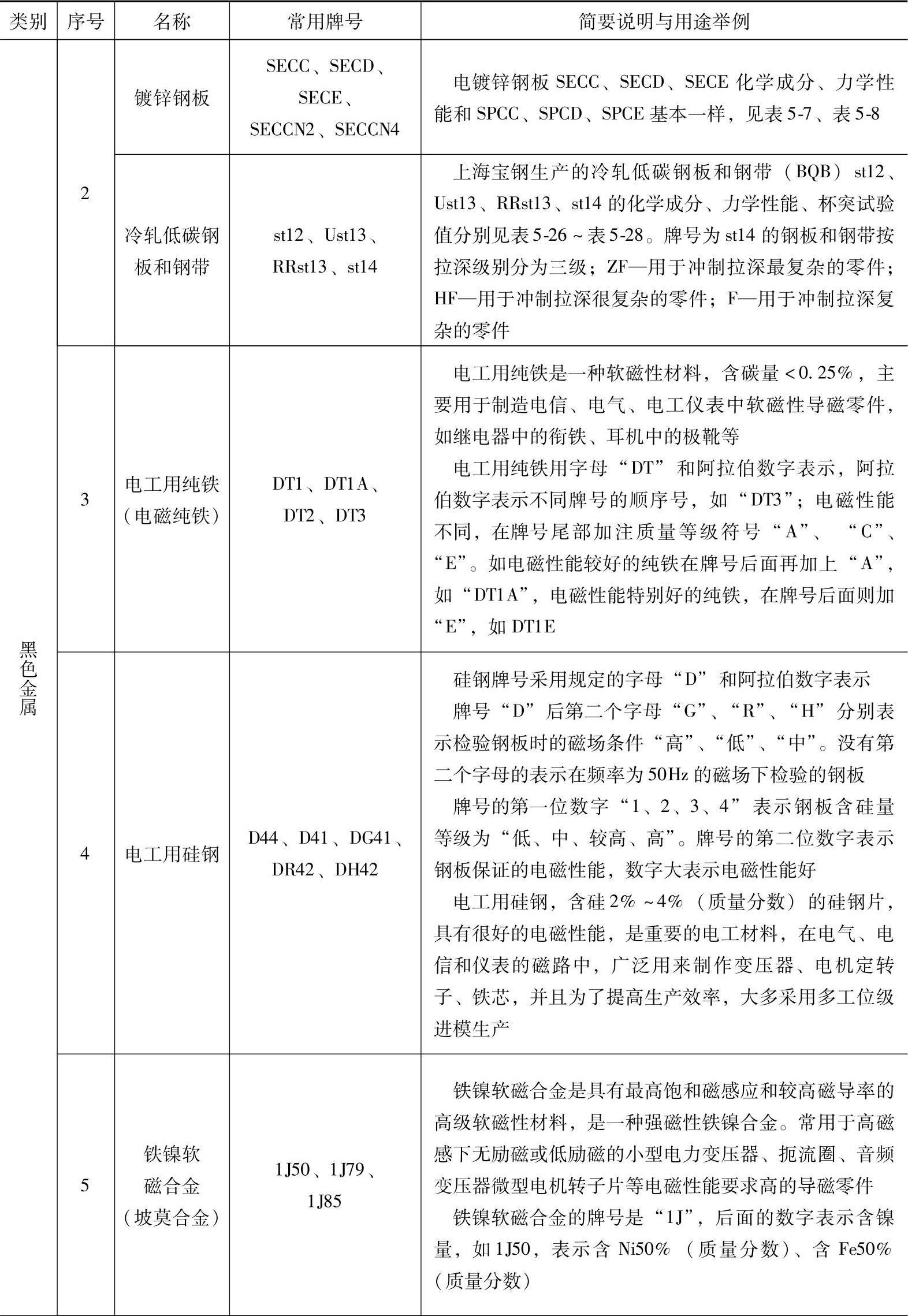

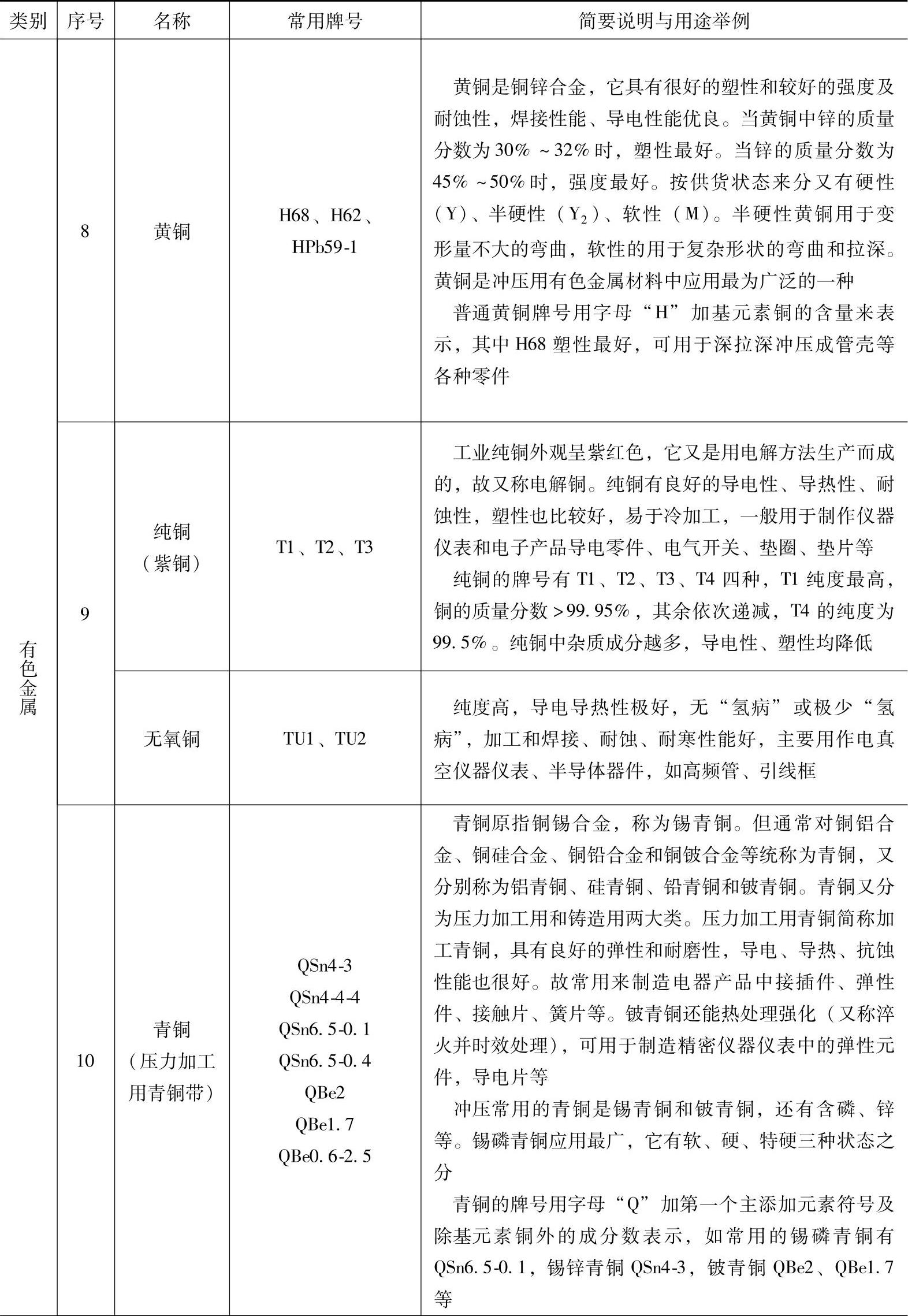

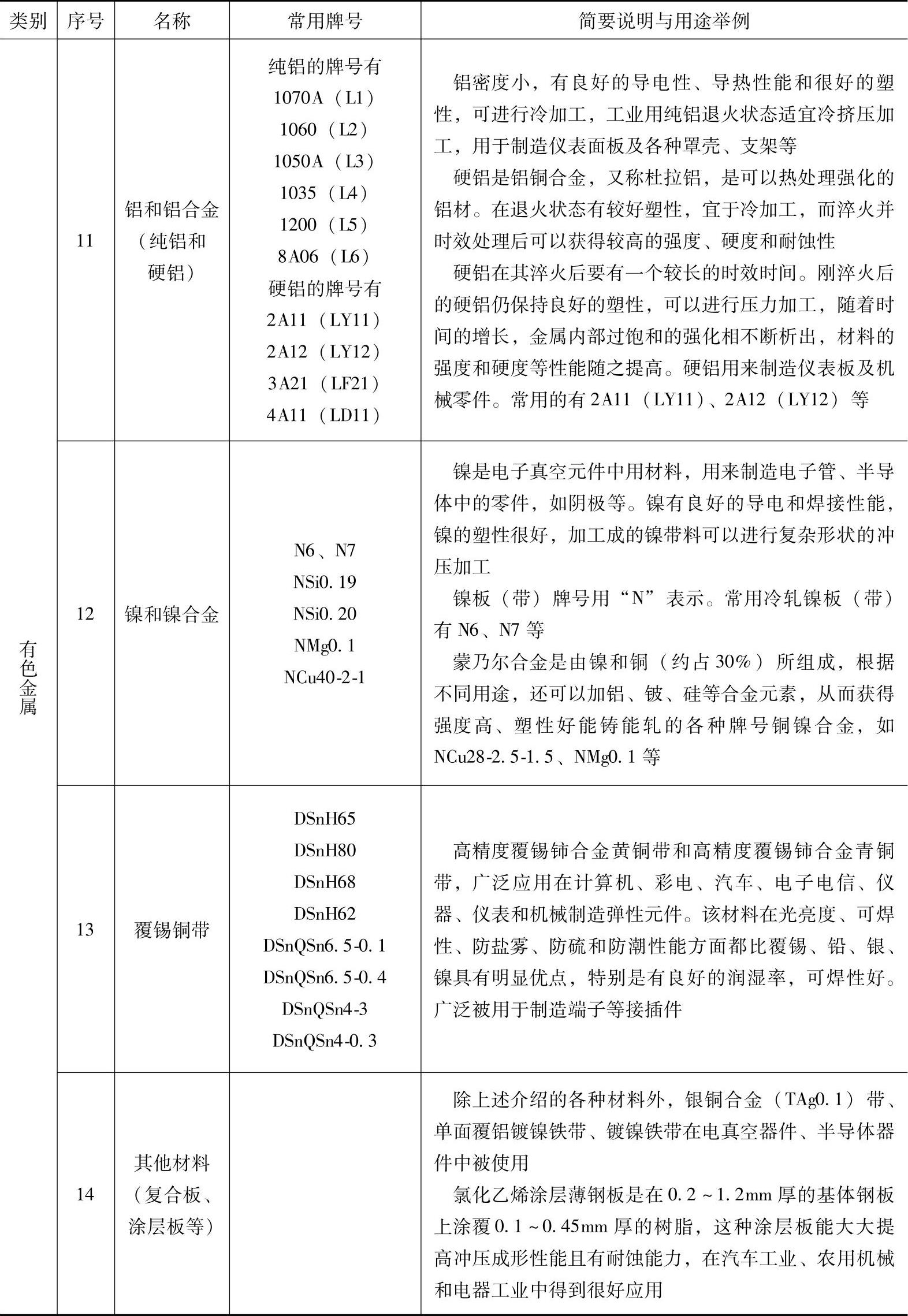

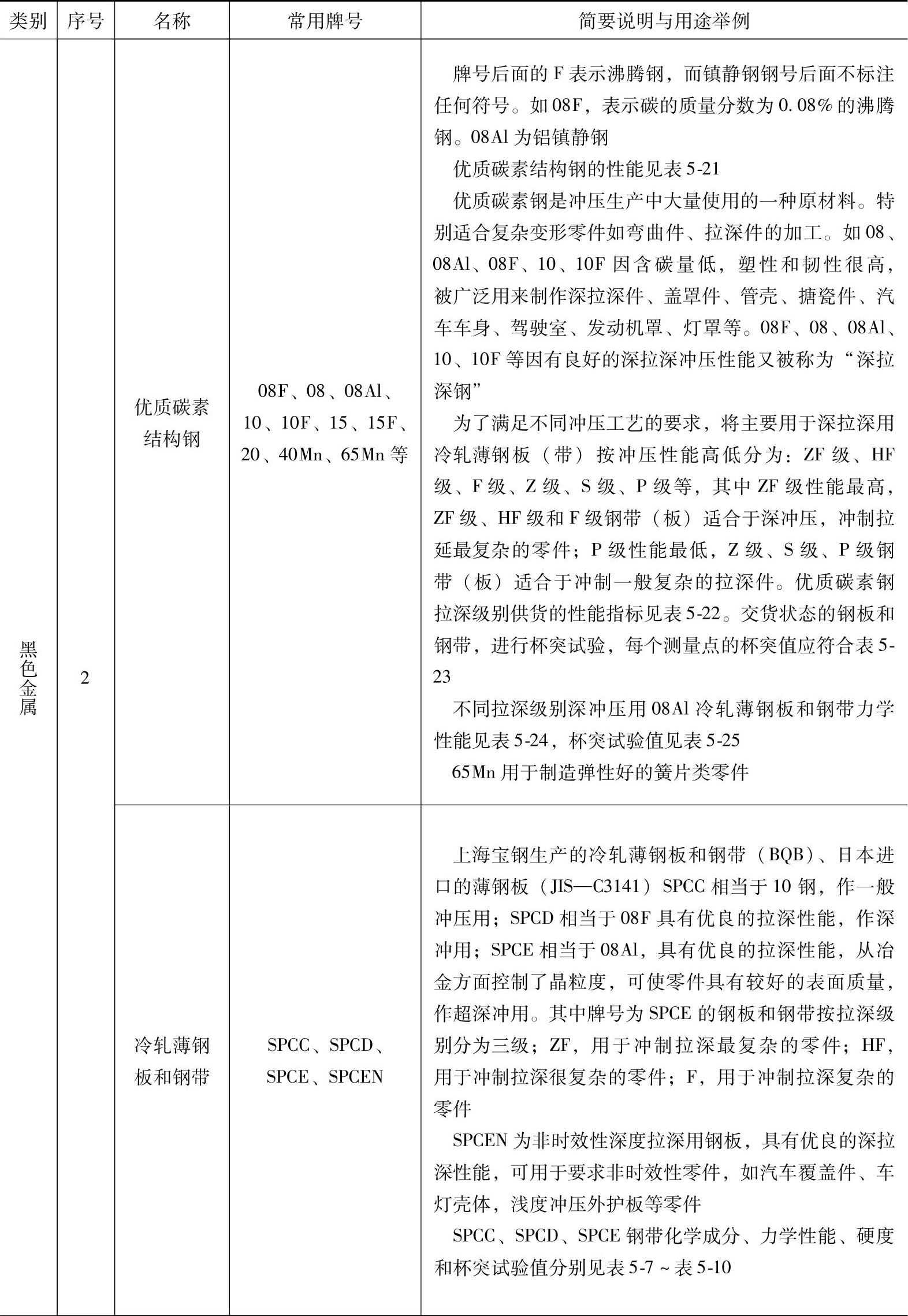

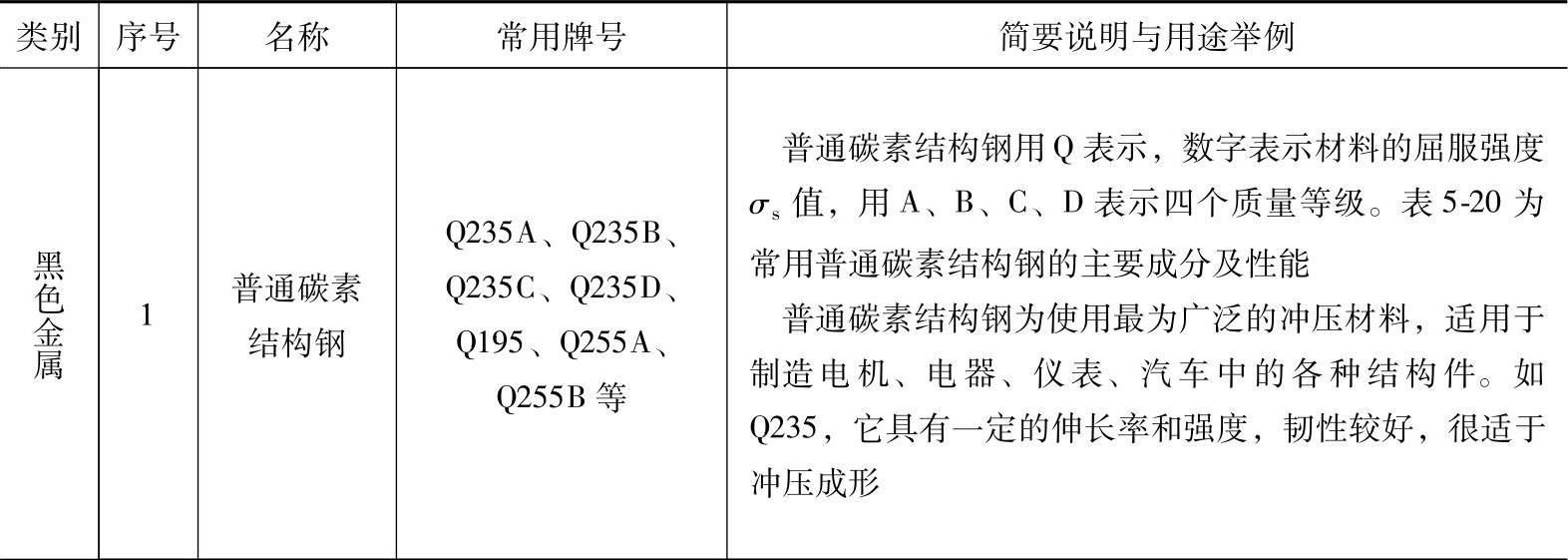

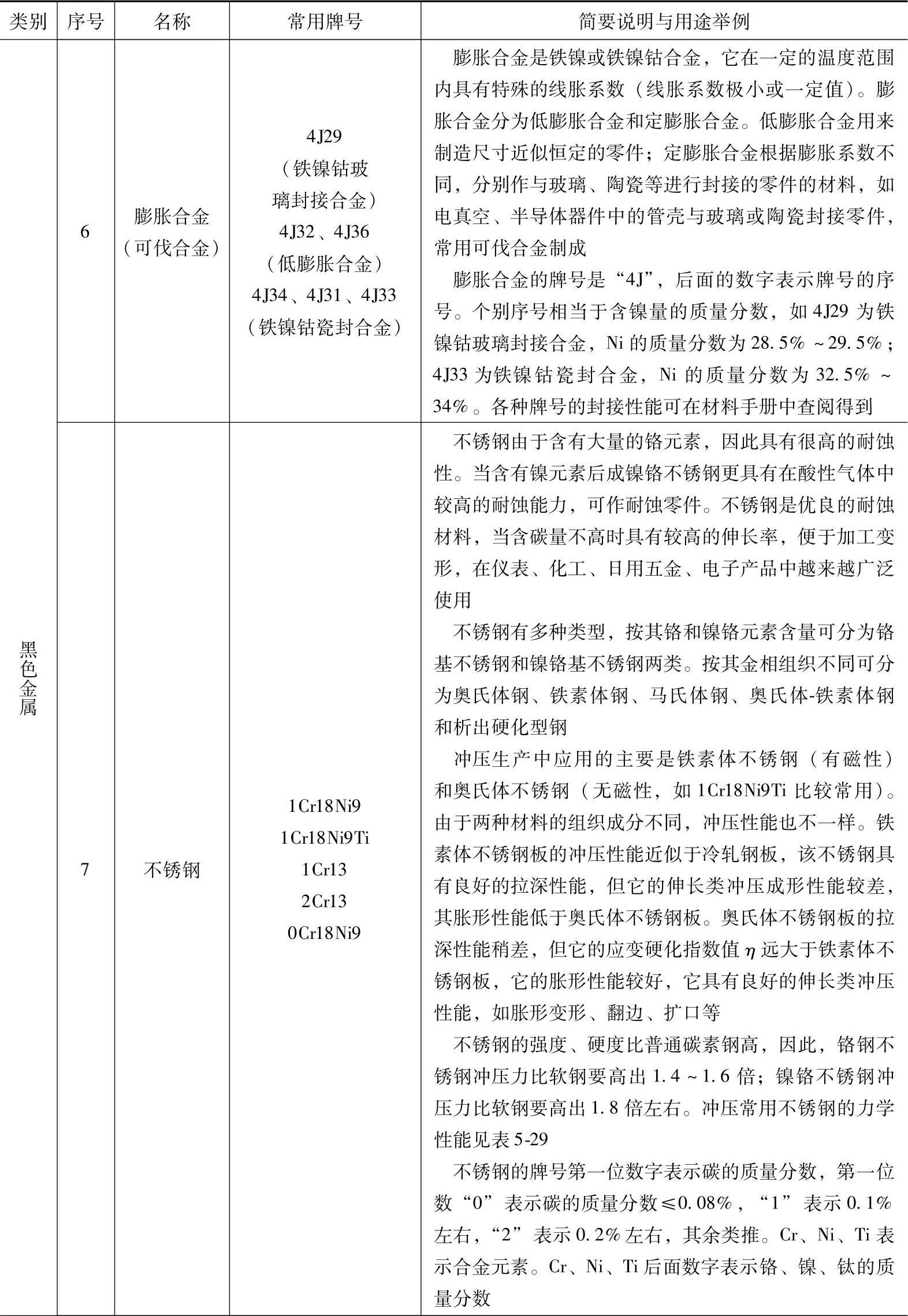

表5-19 常用黑色与有色金属冲压材料种类与用途


（续）


（续）


（续）


（续）


（续）

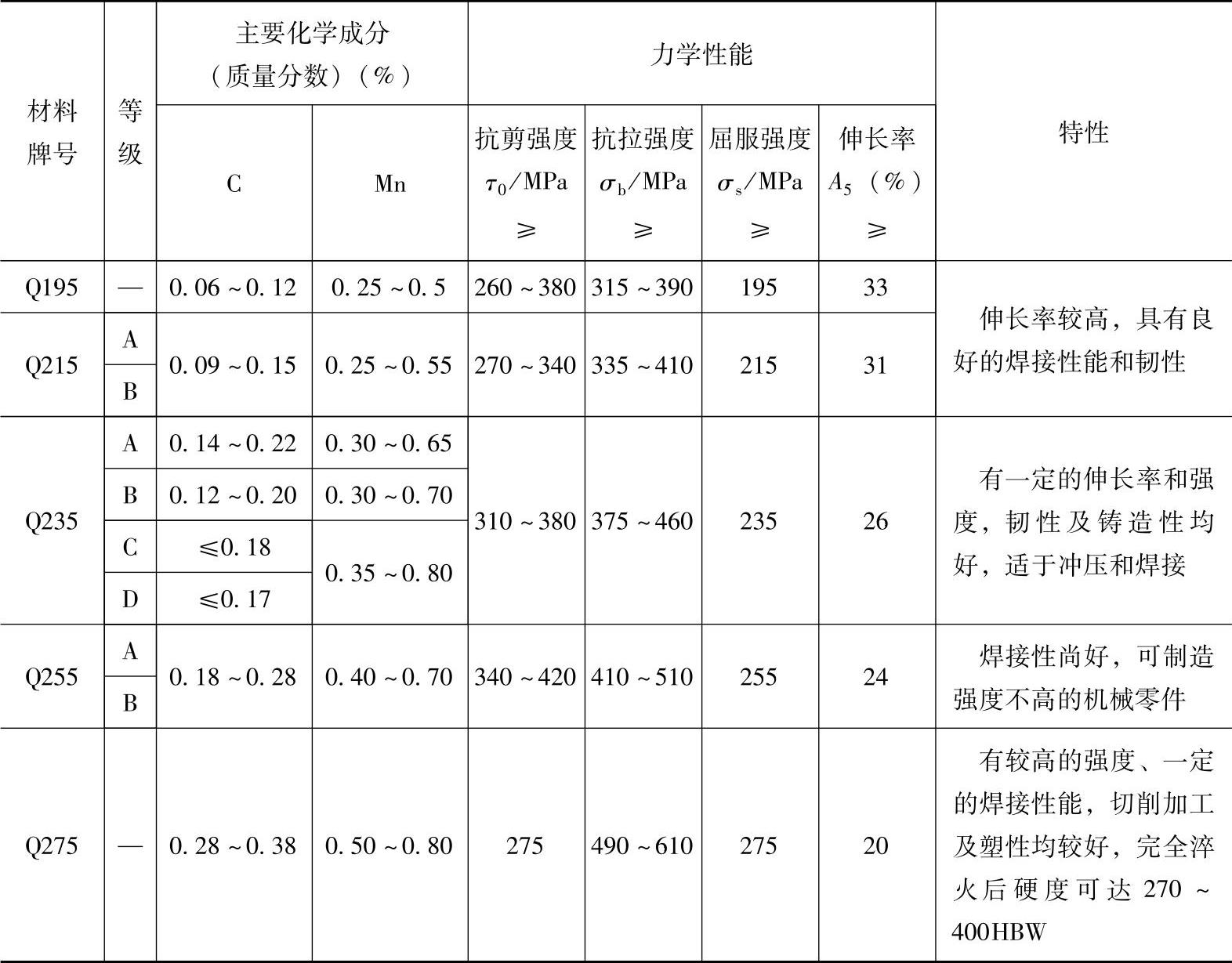

表5-20 普通碳素结构钢的主要成分及性能特性（GB／T 700—2006）

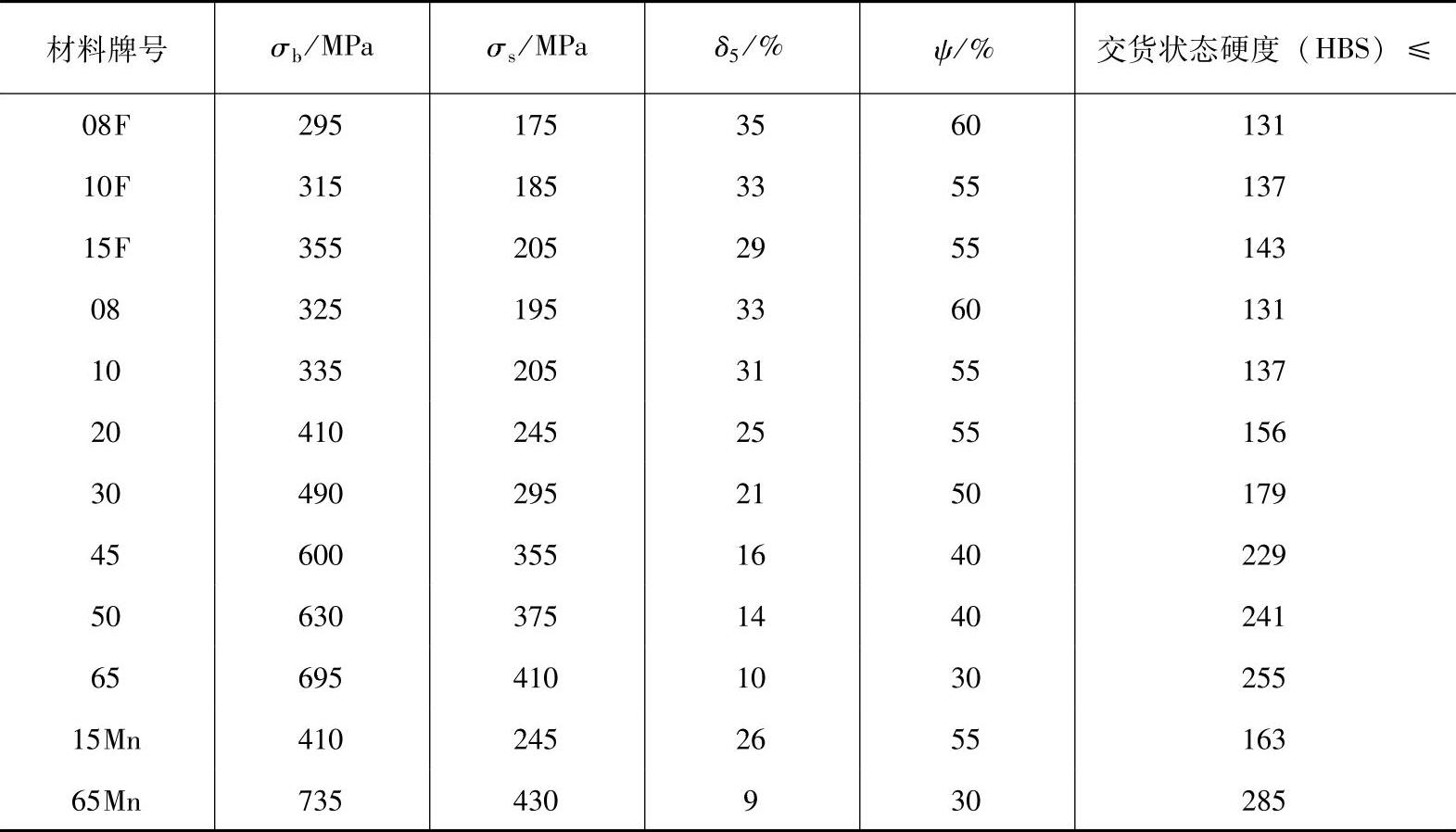

表5-21 优质碳素结构钢性能指标（GB／T 699—1999）

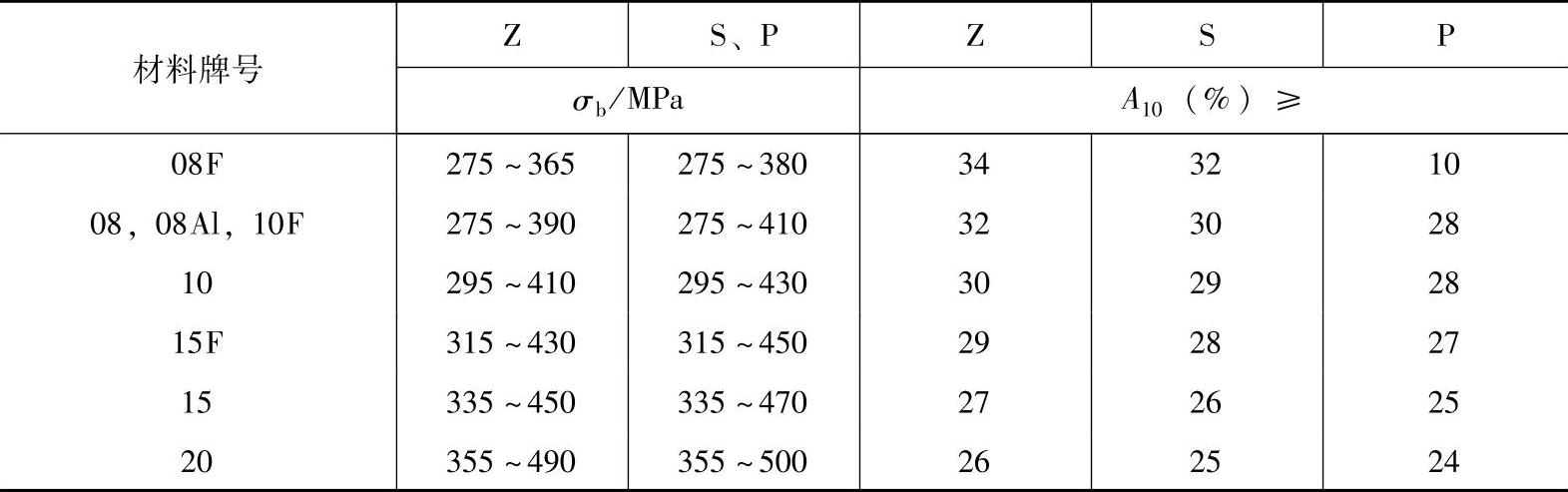

表5-22 优质碳素结构钢按拉延级别供货的性能指标


注：08Al化学成分符合08钢要求，含酸溶铝质量分数为0.015％～0.065％。

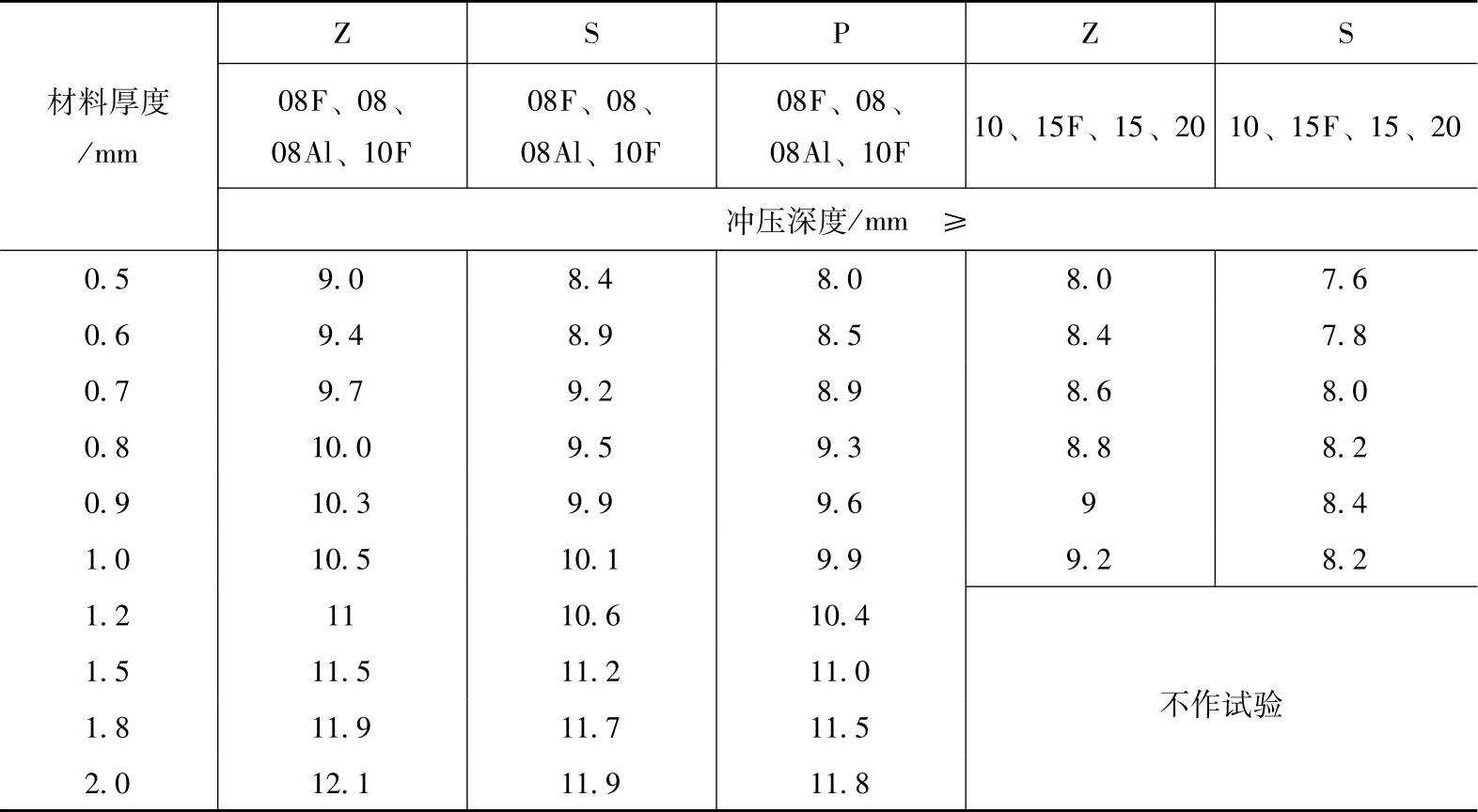

表5-23 不同优质碳素钢材料和拉延级别杯突试验值

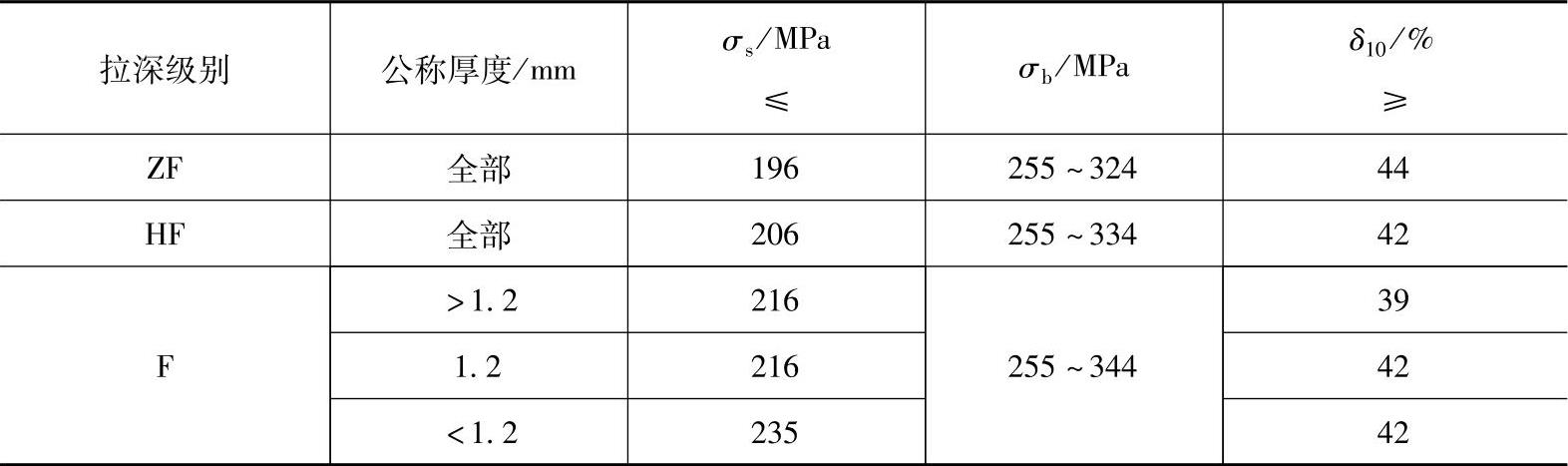

表5-24 不同拉深级别深冲压用08Al冷轧薄钢板和钢带（GB／T 5213—2001）力学性能（t≤2mm）

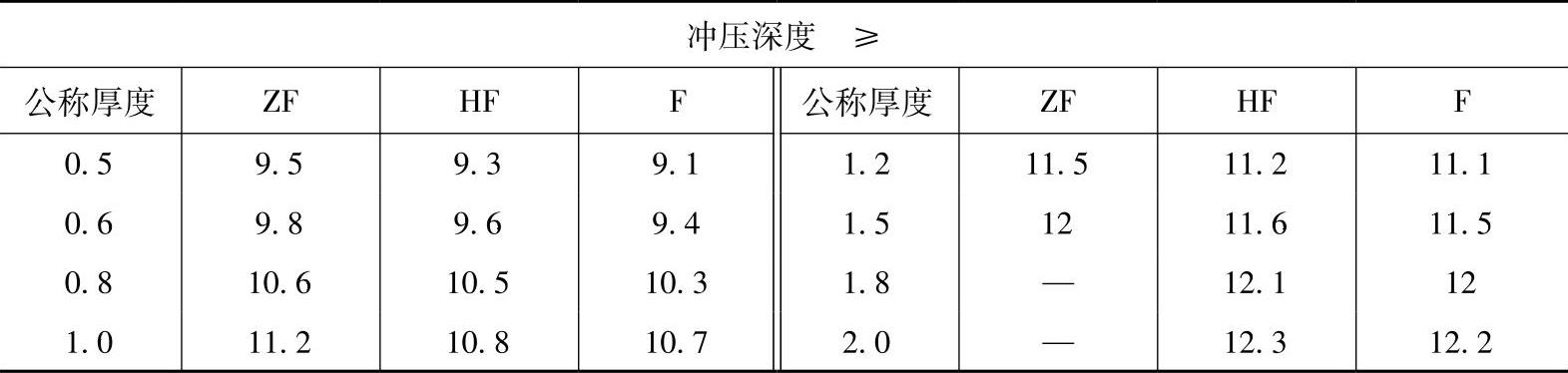

表5-25 深冲压用钢杯突试验值（t≤2mm）（单位：mm）

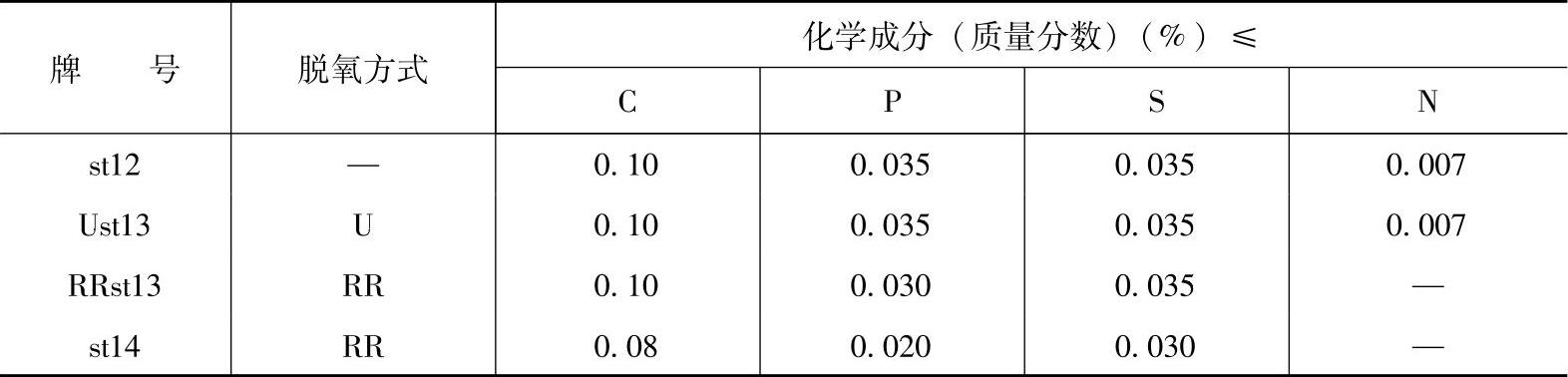

表5-26 上海宝钢生产的冷轧低碳钢板和钢带（BQB）的化学成分


注：U为沸腾钢，RR为特殊镇静钢。

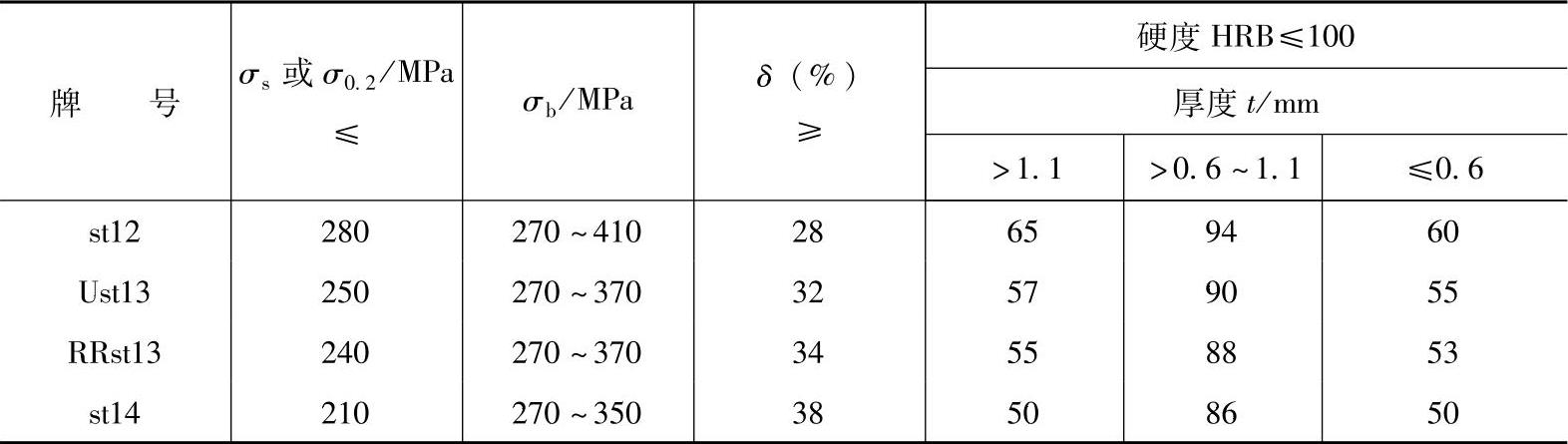

表5-27 上海宝钢生产的冷轧低碳钢板和钢带（BQB）的力学性能

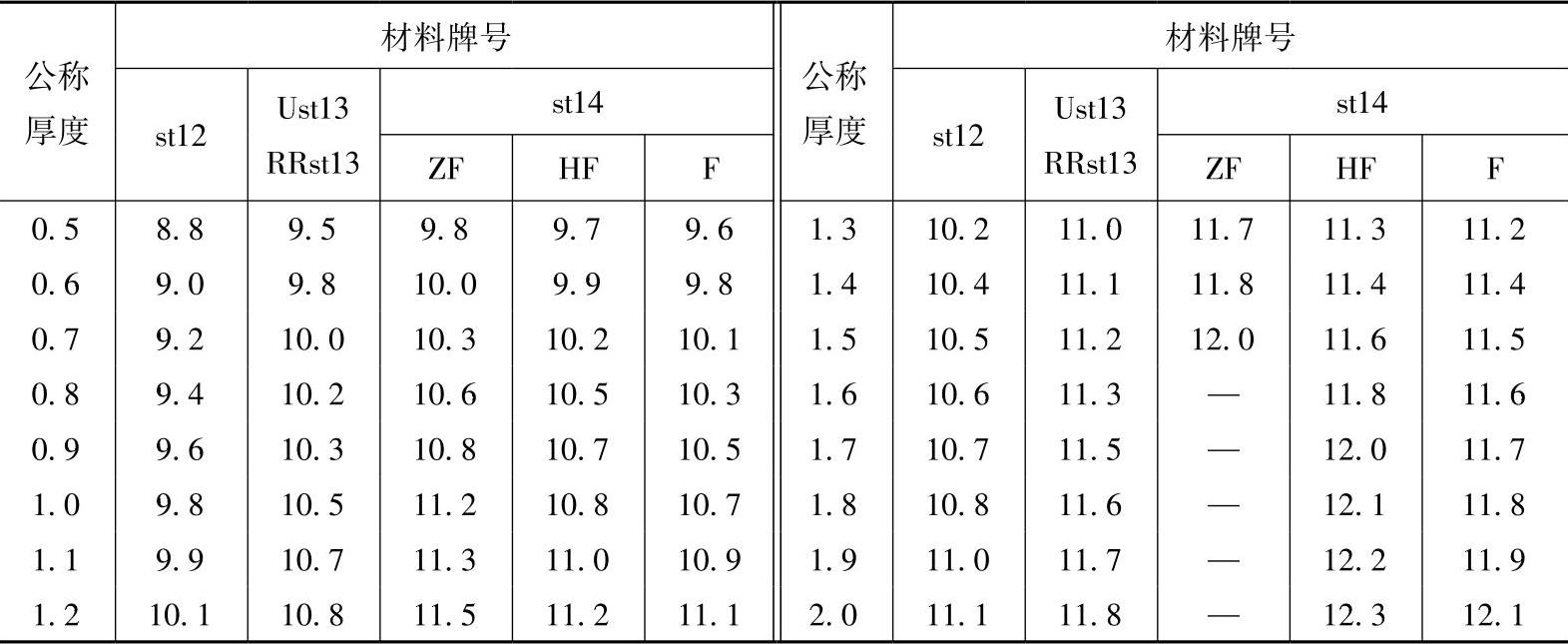

表5-28 上海宝钢生产的冷轧低碳钢板和钢带（BQB）的杯突冲压深度试验值 （单位：mm）

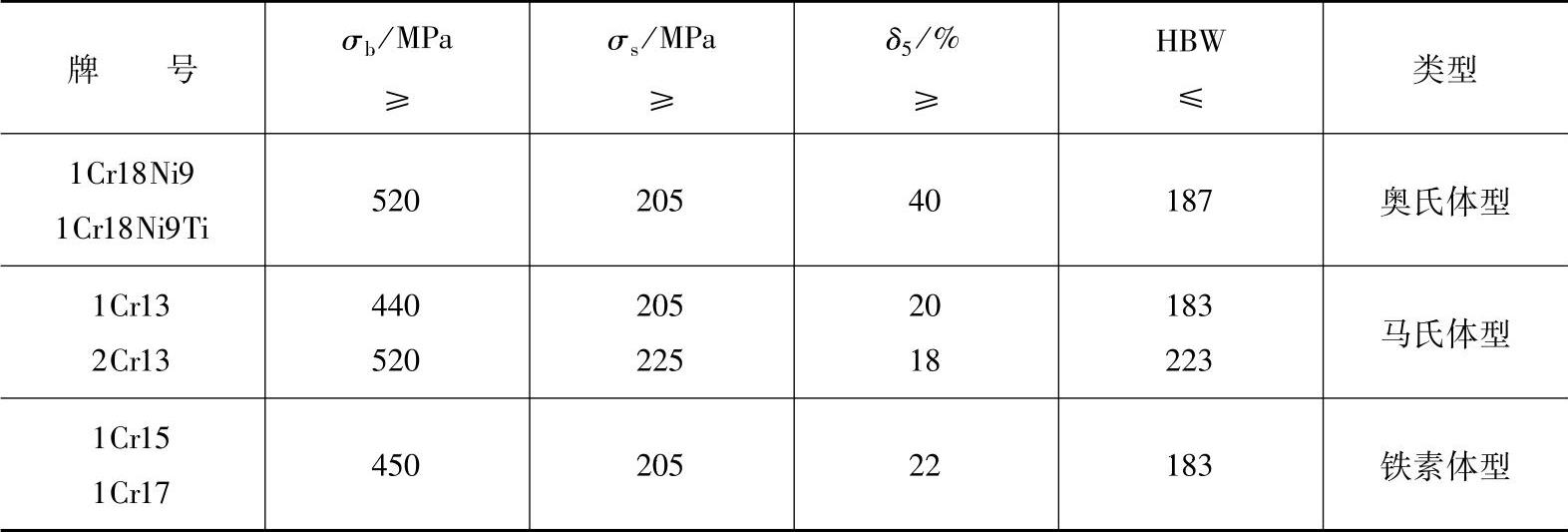

表5-29 冲压常用不锈钢的力学性能（GB／T 3280—2007）
