低熔点合金及其应用特点、配方和性能分析

2023-06-26 理论教育版权反馈

【摘要】：据编者了解，把熔点低于232℃的合金称为低熔点合金较为普遍。低熔点合金具有熔点低、强度高、浇注后冷却膨胀、合金材料可长期反复使用等特点，在模具中得到广泛应用。用低熔点合金制作模具，可使制模周期缩短80％，模具成本降低60％～80％，模具改型方便。低熔点合金材料的种类很多，但能够用来制作模具的材料并不多。低熔点合金中，锑的熔点为630℃，铅的熔点为327℃，铋为271℃，锡为231℃。

低熔点合金又称易熔合金，是指以铋、锡、铅、镉、铟等元素为主要成分的二元、三元或多元合金，有的还加入锌、银、铜、铝等，合金的熔点几乎比其所含的任何一种金属元素的熔点都低。关于低熔点合金的熔点标准尚不统一，有的把熔点低于149℃的合金称为低熔点合金，也有的把熔点低于232℃的合金称为低熔点合金，也有的把熔点为380℃的锌基合金也列为低熔点合金。据编者了解，把熔点低于232℃的合金称为低熔点合金较为普遍。

低熔点合金具有熔点低、强度高、浇注后冷却膨胀、合金材料可长期反复使用等特点，在模具中得到广泛应用。采用低熔点合金，可制作压弯模、拉深模、翻边模、冲孔模、落料模等。适用冲压的材料有：铜与铜合金板、铝与铝合金板、冷轧钢板、热轧钢板和不锈钢板等。适用冲压料厚，以08F冷轧钢板为例，一般不大于2.5mm。

采用低熔点合金浇注，还可以将凸模固定在固定板上；凹模镶块固定在凹模框内；导柱和导套固定在模座内，还能浇注卸料板导向部分等。

用低熔点合金制作模具，可使制模周期缩短80％，模具成本降低60％～80％，模具改型方便。

低熔点合金材料的种类很多，但能够用来制作模具的材料并不多。常用的低熔点合金模具材料有铋锡二元合金、铋锡锑三元合金及铋锡铅锑四元合金等。常用材料成分与性能见表4-33。

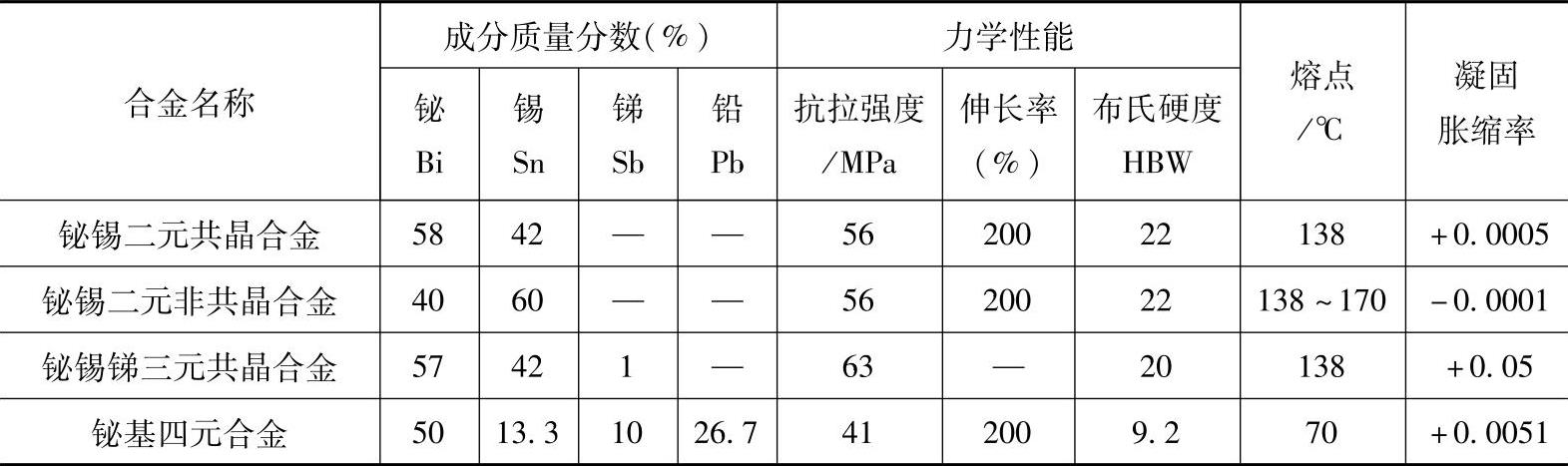

表4-33 常用的几种低熔点合金材料成分与性能

配制低熔点合金时，可用坩埚、电炉或焦炭炉。

低熔点合金中，锑的熔点为630℃，铅的熔点为327℃，铋为271℃，锡为231℃。配制时应根据金属熔点的高低依次放入；先放入高熔点的，再依次放入低熔点的。即先熔化锑，等锑熔化后，再放入铅、铋、锡（须将所有金属成分打碎成5～10mm³的小块），每放入一种金属后，用试棒搅拌10～15min，待锡熔化后，将液态合金搅拌均匀，当温度降到200℃时，可进行浇注或作成锭备用。

低熔点合金及其应用特点、配方和性能分析

相关推荐
