关于表面结构要求在图样上的标注，国家标准GB／T 131中规定的表面结构要求很多，这里仅介绍表面结构中应用最广泛的轮廓参数（Ra和Rz）在图样上的标注。

当给出表面结构要求时，应标注其参数代号和相应数值，以及表面结构补充要求等。表面结构要求对每个表面一般只注写一次，并尽可能地注写在相应的尺寸及其公差的同一视图上。所标注的表面结构要求是对完工零件表面的要求。

1.表面结构符号、代号的标注位置与方向

总的原则是使表面结构的注写和读取方向与尺寸的注写和读取方向一致，如图3-53所示。

（1）在轮廓线上或指引线上的标注表面结构要求可标注在轮廓线上，其符号的尖端应从材料外指向零件的表面，并与零件的表面接触，必要时表面结构符号也可用箭头或黑点的指引线引出标注，如图3-54和图3-55所示。

图3-53 表面结构要求的注写方向

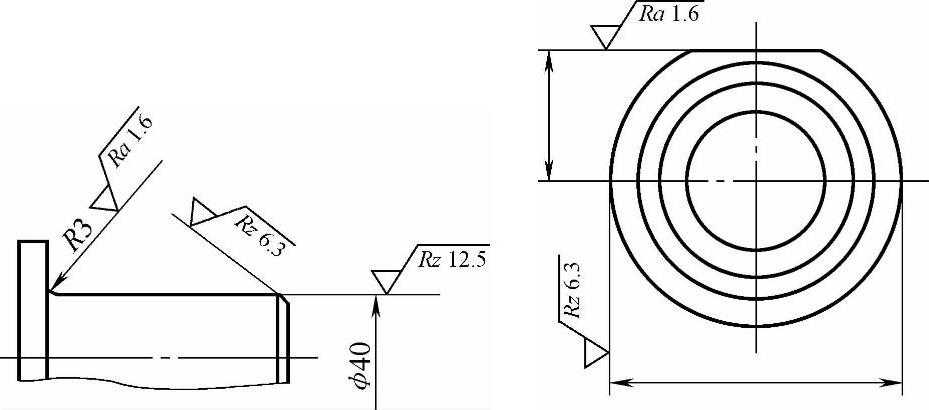

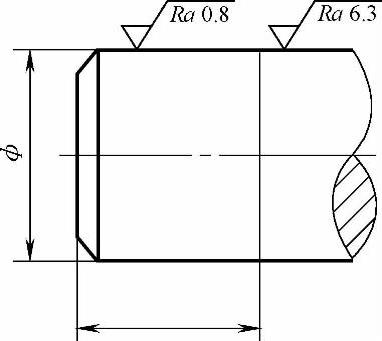

图3-54 在轮廓线上标注的表面结构要求

图3-55 用指引线引出标注的表面结构要求

（2）在特征尺寸的尺寸线上的标注在不致引起误解时，表面结构要求可以标注在给定的尺寸线上，如图3-56所示。

（3）在几何公差的框格上的标注表面结构要求标注在几何公差框格的上方，如图3-57和图3-58所示。

（4）在延长线上的标注表面结构要求可以直接标注在几何特征的延长线或尺寸界线上，或用带箭头的指引线引出标注，如图3-53、图3-54、图3-55a、图3-59和图3-60所示。

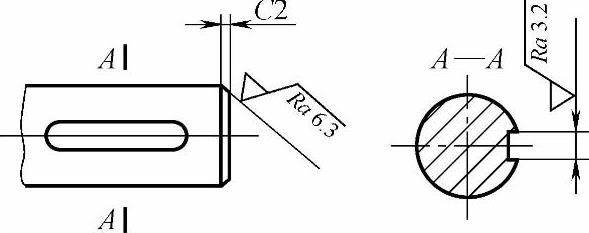

图3-56 在尺寸线上标注表面结构要求

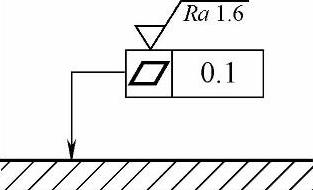

图3-57 在几何公差框格上方标注表面结构要求（一）

图3-58 在几何公差框格上方标注表面结构要求（二）

图3-59 在圆柱特征的延长线上标注表面结构要求（一）

图3-60 在圆柱特征的延长线上标注表面结构要求（二）

（5）在圆柱或棱柱表面上的标注圆柱和棱柱表面的表面结构要求只注写一次，如果每个棱柱表面有不同的表面结构要求，则应分别单独注出，如图3-61所示。

必须指出：对于棱柱棱面的表面结构要求一样只注一次，是指注在棱面具有封闭轮廓的某个视图中，如图3-62所示。

图3-61 在圆柱和棱柱表面上标注表面结构要求

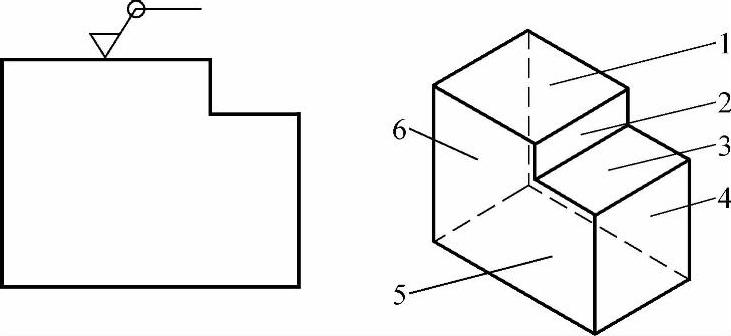

图3-62 完整图形符号的应用

注：图中的表面结构符号是指对图形中封闭轮廓的1～6个面有共同要求（不包括前后面）。

2.表面结构要求的简化标注

（1）有相同表面结构要求的简化标注当零件全部表面有相同的表面结构要求时，其相同的表面结构要求可统一标注在图样的标题栏附近。

（2）多数表面有共同要求的简化标注当零件的多数表面有相同的表面结构要求时，把不同的表面结构要求直接标注在图形中，其相同的表面结构要求可统一标注在图样的标题栏附近。同时，表面结构要求的符号后面应注有在圆括号内给出无任何其他标注的基本符号，如图3-63所示。在圆括号内给出不同的表面结构要求，如图3-64所示。

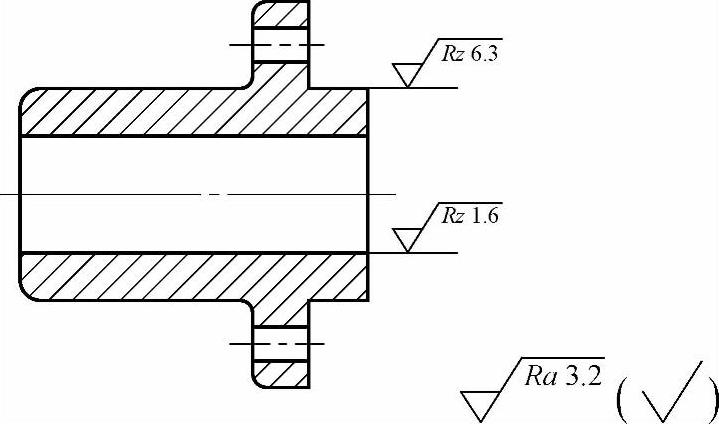

图3-63 多数表面有相同表面结构要求的简化标注（一）

（3）用带字母的完整符号的简化标注当多数表面有相同的表面结构要求或图纸空间有限时，对有相同的表面结构要求的表面，可用带字母的完整符号，并以等式的形式注在图形或标题栏附近，如图3-65所示。

图3-64 多数表面有相同表面结构要求的简化标注（二）

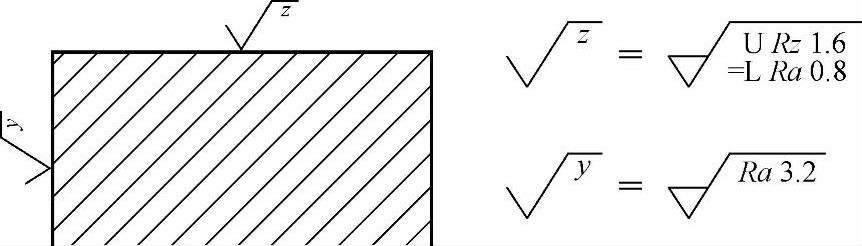

图3-65 图纸空间有限时的简化标注

（4）只用表面结构符号的简化标注可用表面结构符号以等式的形式给出对多个表面相同的表面结构要求，如图3-66～图3-68所示。

3.两种或多种工艺获得的同一表面的标注

由几种不同的工艺方法获得的同一表面，当需要明确每种工艺方法的表面结构要求时，可注在其表示线（粗虚线）上，如图3-69和图3-70所示。

图3-66 未指定工艺方法的多个表面结构要求的简化标注

图3-67 要求去除材料的多个表面结构要求的简化标注

图3-68 不允许去除材料的多个表面结构要求的简化标注

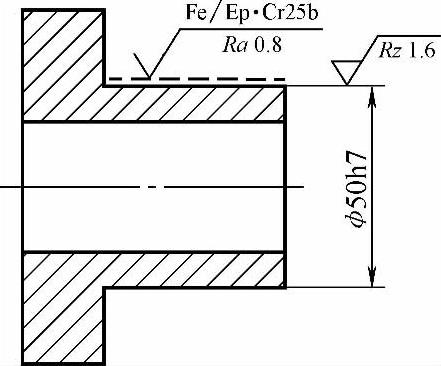

图3-69 同时给出镀覆前后的表面结构要求的标注

另外，当同一表面上有不同的表面结构和加工工艺要求时，须用细实线画出其分界线，并注出相应的表面结构代号和尺寸范围，如图3-70和图3-71所示。

图3-70 同一表面多道工序（图中三道）表面结构要求的标注

图3-71 同一表面有不同表面结构要求的标注
