1.少量标注,多数不标
对几何公差有特殊要求的要素,要在图样中标出。一是要求较高。二是要求特别低,如农机产品的某些位置误差,其允许误差达几毫米,也应标明,这样就不会混同于未注公差,导致不必要地提高精度。一般情况下,几何公差可由加工设备保证,图中不需注出,称为未注公差。
2.用代号标注,不得以才用文字说明
根据GB/T 1182—2008规定,几何公差应采用代号标注,只有在无法采用代号标注,或者用代号标注过于复杂时,才允许用文字说明几何公差要求。
3.几何公差代号的组成与公差框格
几何公差代号包括:
1)几何公差有关项目的符号。
2)几何公差框格和指引线。
3)几何公差数值和有关符号。
4)基准代号的字母和有关符号。
公差框格有两格或多格,它可以水平放置,也可以垂直放置,自左至右依次填写公差项目符号、公差数值(单位为mm)、基准代号字母。第2格及其后各格中还可能填写其他有关符号。几何公差框格的标注见表3-19。
表3-19 几何公差框格的标注(摘自GB/T 1182—2008)
注:表中h为图样中所注尺寸数字的高度,特征符号的线宽约为h/10。圆柱度、平行度和跳动公差的符号倾斜约75°。
4.被测要素的标注
用带箭头的指引线将被测要素与公差框格相连。指引线引自公差框格的任意一侧。
1)当被测要素为零件的轮廓线或表面时,将指引线的箭头指向该要素的轮廓线及其延长线上(但必须与尺寸线明显地错开),如图3-24所示。

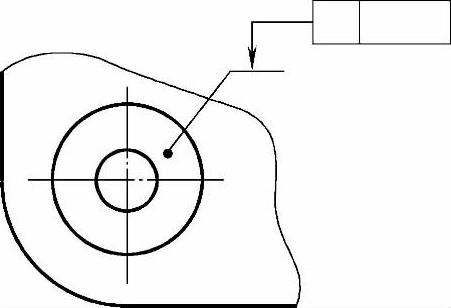

2)当被测要素为零件的表面时,指向被测要素的指引线箭头也可以直接指在引出线的水平线上。引出线可由被测量面中引出,其引出线的端部应画一圆黑点,如图3-25所示。
图3-24 被测要素的标注(一)
图3-25 被测要素的标注(二)

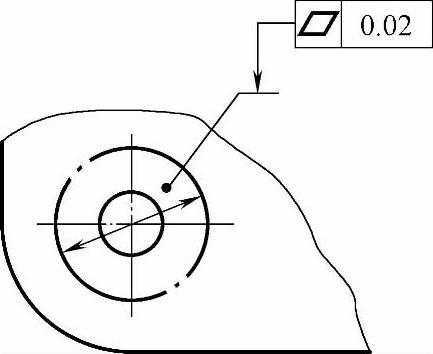

3)当被测要素为要素的局部时,可用粗点画线限定其范围,并加注尺寸,如图3-26左半部分的标注和图3-27所示。
图3-26 被测要素的标注(三)
图3-27 被测要素的标注(四)
4)当被测要素为零件上某一段形体的轴线、中心平面或中心点时,指引线的箭头应与该尺寸线的箭头对齐或重合,如图3-28所示。
图3-28 被测要素的标注(五)

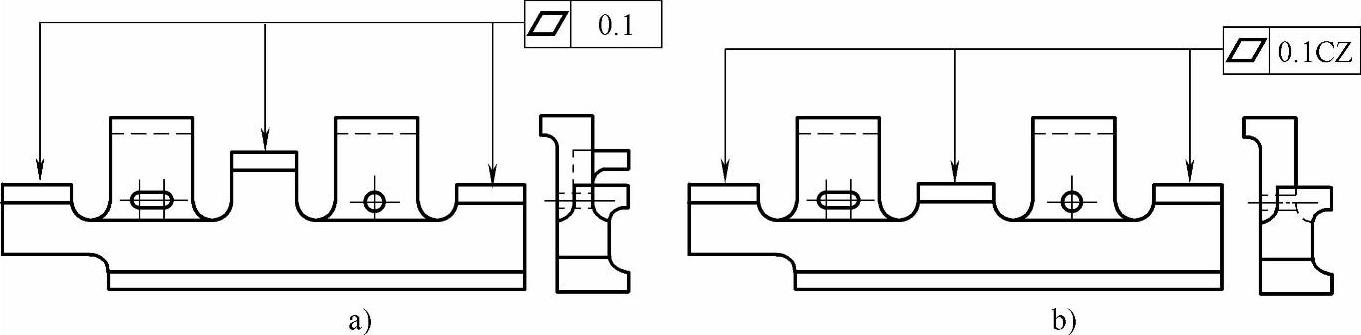

5)当几个被测要素具有相同的几何公差要求时,可共用一个公差框格,从框格一端引出多个指引线的箭头指向被测要素,如图3-29a所示;当这几个被测要素位于同一高度,且具有单一公差带时,可以在公差框格内公差值的后面加注公共公差带的符号CZ,如图3-29b所示。
图3-29 被测要素的标注(六)
当同一被测要素具有多项几何公差要求时,几何公差框格可并列,共用一个指引线箭头。

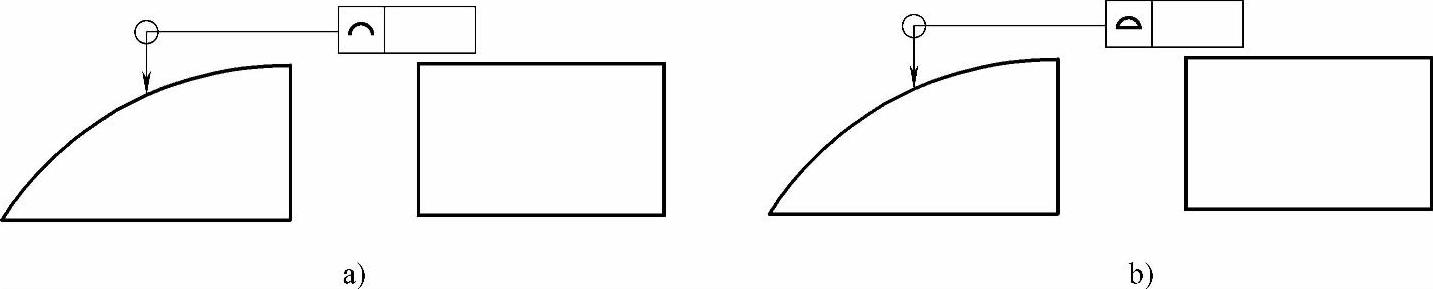

6)用全周符号(在指引线的弯折处所画出的小圆)表示该视图的轮廓周边或周面均受此框格内公差带的控制,如图3-30所示。
图3-30 被测要素的标注(七)
5.基准要素的标注
基准要素符号见表3-18,大写的基准字母写在基准方格内,方格的边长为2h,用细实线与一个涂黑的或空白的三角形相连。涂黑或空白的三角形具有相同含义。
1)当基准要素为零件的轮廓线或表面时,基准符号中三角形放置在要素的轮廓线或其延长线上,与尺寸线明显地错开,如图3-31所示。

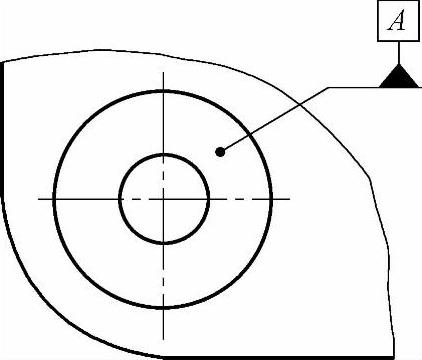

2)当基准要素为零件的表面时,基准符号中的三角形也可放置在该轮廓面引出线的水平线上,其引出线的端部应画一圆黑点,如图3-32所示。
图3-31 基准要素的标注(一)
图3-32 基准要素的标注(二)

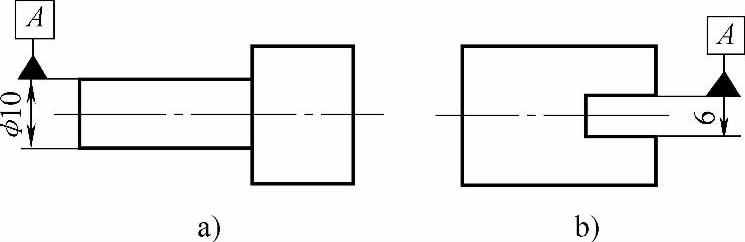

3)当基准要素为零件上尺寸要素确定的某一段轴线、中心平面或中心点时,基准符号中的三角形应与该尺寸线在同一直线上,如图3-33a所示。如果尺寸界线内安排不下两个箭头,则另一箭头可用三角形代替,如图3-33b所示。

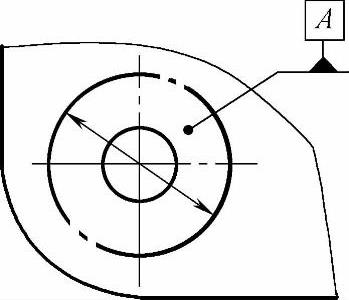

4)当基准要素为要素的局部时,可用粗点画线限定范围,并加注尺寸,如图3-26右半部分的标注和图3-34所示。
图3-33 基准要素的标注(三)
6.几何公差标注示例

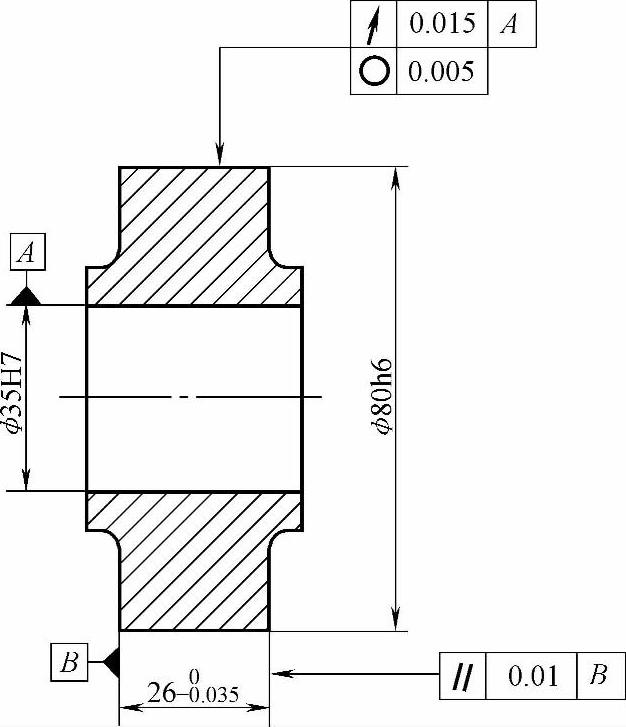

几何公差在图样上的标注示例,如图3-35所示。其含义如下。
①Φ80h6圆柱面对Φ35H7孔轴线的圆跳动公差为0.015mm。
②Φ80h6圆柱面的圆度公差为0.005mm。
③的右端面对左端面的平行度公差为0.01mm。
图3-34 基准要素的标注(四)
图3-35 几何公差标注示例
