尺寸公差带代号含义及标注形式分析
【摘要】：公差带代号可表示出零件尺寸的加工精度，它注写在公称尺寸的后面，由基本偏差代号和公差等级所组成。公称尺寸是确定尺寸偏差的基准，即公称尺寸确定了公差带的零线位置。1）在孔或轴的公称尺寸的右边注出公差带代号，如图3-14所示。上极限偏差应注在公称尺寸的右上角；下极限偏差应与公称尺寸在同一底线上，且上、下极限偏差数字的字号应比公称尺寸数字的字号小一号。
公差带代号可表示出零件尺寸的加工精度，它注写在公称尺寸的后面，由基本偏差代号（确定相对零线的位置）和公差等级（确定公差大小）所组成。公称尺寸是确定尺寸偏差的基准，即公称尺寸确定了公差带的零线位置。国家标准规定基本偏差代号孔和轴各28个，而公差等级代号20个，两者组成了公差带代号，如孔的公差带代号H8、JS6、F7和K6等；轴的公差带代号h6、f7、k6和js8等。
在零件图中，标注孔、轴的尺寸公差有下列三种形式。
1）在孔或轴的公称尺寸的右边注出公差带代号，如图3-14所示。孔、轴公差带代号由基本偏差代号与公差等级代号组成，如图3-15所示。
图3-14 标注公差带代号
图3-15 公差带代号的形式
2）在孔或轴的公称尺寸的右边注出该公差带的极限偏差数值，如图3-16所示。上极限偏差应注在公称尺寸的右上角；下极限偏差应与公称尺寸在同一底线上，且上、下极限偏差数字的字号应比公称尺寸数字的字号小一号。

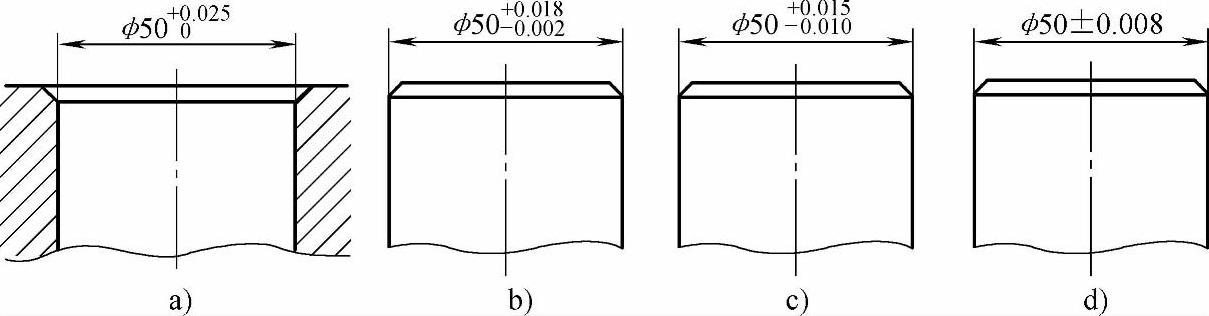

图3-16 标注极限偏差数值
当上极限偏差或下极限偏差为零时，要注出偏差数值“0”，并与另一个偏差值的个位数对齐，如图3-16a所示。上、下极限偏差的小数点必须对齐，小数点后的位数必须相同，如图3-16b所示。小数点后右端的“0”一般不注出；为了使上、下极限偏差值的小数点后的位数相同，可以用“0”补齐，如图3-16c所示。若上、下极限偏差值相等，符号相反时，偏差数值只注写一次，并在偏差值与公称尺寸之间注写符号“±”，且两者数字高度相同，如图3-16d所示。

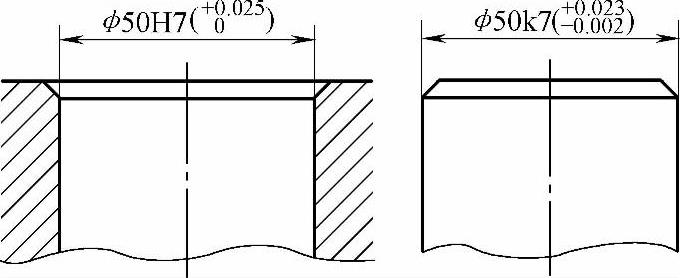

3）在孔或轴的公称尺寸的右边同时注出公差带代号和相应的极限偏差数值，此时后者应加上圆括号，如图3-17所示。
图3-17 标注公差带代号和极限偏差数值
