【摘要】：K～ZC的基本偏差为上极限偏差ES，其值为负值，且从K～ZC基本偏差的绝对值依次增大。当图样上给出的是公差带代号时，根据公称尺寸、公差等级和基本偏差代号查表3-4并计算可得出极限偏差值。注意当孔的基本偏差在K、M、N和P～ZC时，孔的基本偏差上极限偏差ES要加上一个Δ值，Δ值可在表3-4中“Δ值”栏处查得。查表确定尺寸Φ30F7、Φ35H6、Φ50JS7、Φ72K8和Φ90R7的极限偏差。

由图3-13可见，孔的基本偏差系列中，A～H的基本偏差为下极限偏差EI，其值为正值，且从A～H基本偏差的绝对值依次减小（即从上向下逐渐靠近零线，其中H基本偏差是EI＝0）；J和JS对称分布在零线两侧，因此，其基本偏差既可以是上极限偏差，也可以是下极限偏差。K～ZC的基本偏差为上极限偏差ES，其值为负值，且从K～ZC基本偏差的绝对值依次增大（即从上向下逐渐远离零线）。

公称尺寸≤1000mm孔的基本偏差数值见表3-4。

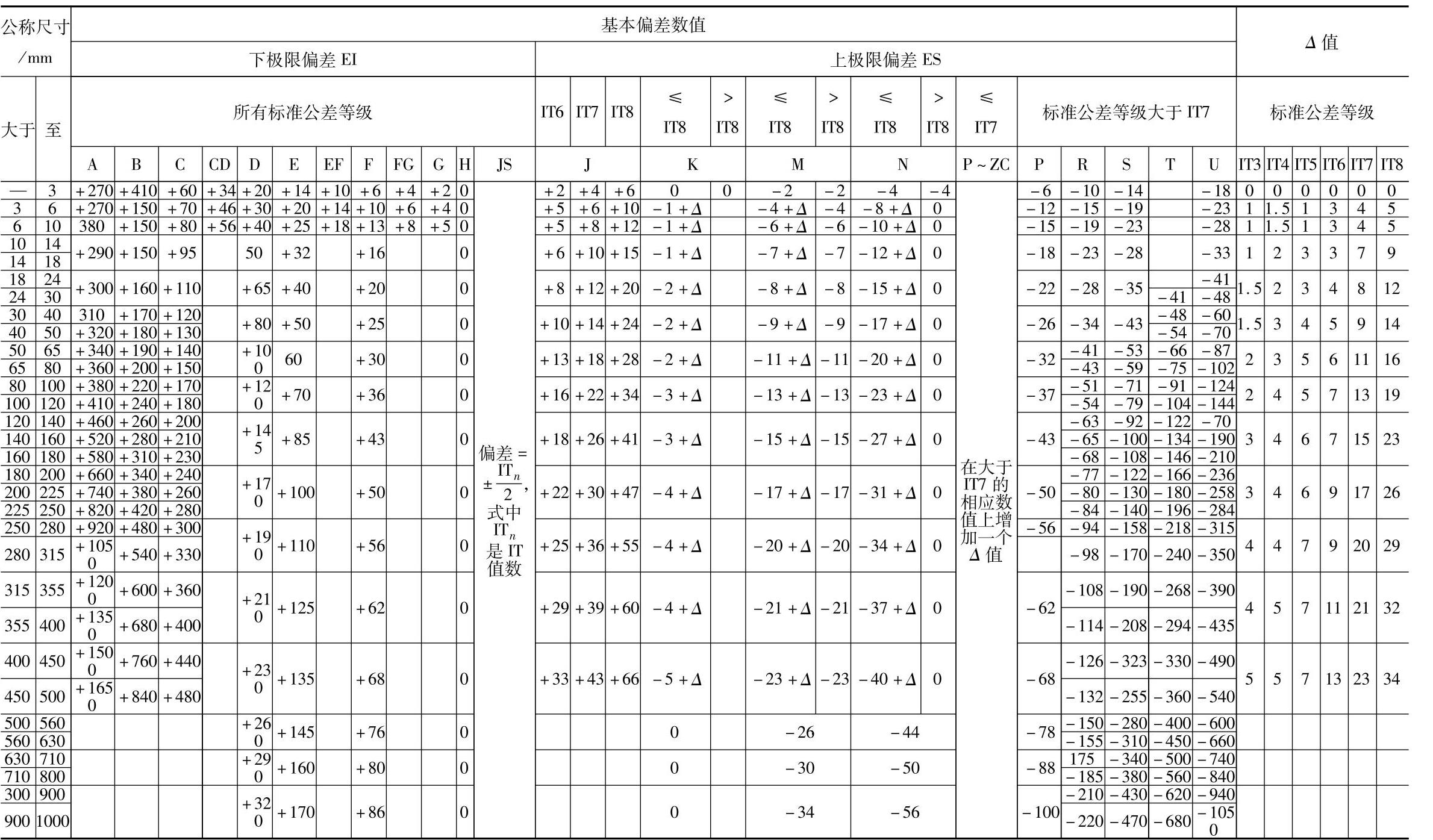

表3-4 孔的基本偏差数值（摘自GB／T 1800.1—2009）（单位：μm）

注：1.公称尺寸小于或等于1mm时，基本偏差A或B及大于IT8的N均不采用。公差带JS7～JS11，若IT_n值数是奇数，则取偏差＝±（IT_n－1）／2。

2.对小于或等于IT8的K、M、N和小于或等于IT7的P～ZC，所需Δ值从表内右侧选取。例如，18～30mm段的K7：Δ＝8μm，所以ES＝（－2＋8）μm＝＋6μm；18～30mm段的S6：Δ＝4μm，所以ES＝（－35＋4）μm＝－31μm。特殊情况：250～315mm段的M6，ES＝－9μm（代替－11 μm）。

当图样上给出的是公差带代号时，根据公称尺寸、公差等级和基本偏差代号查表3-4并计算可得出极限偏差值。

由表3-4可知：基本偏差A～H的下极限偏差可由表3-4查得，在这个范围内的上极限偏差则可通过查表3-1按式（3-5）计算求得，即ES＝T_h＋EI。注意H的下极限偏差为零，其上极限偏差ES＝0＋IT＝＋IT；JS的极限偏差为±IT／2；J～ZC的上极限偏差可由表3-4查得，在这个范围内的下极限偏差则可通过查表3-1按式（3-5）计算求得，即EI＝ES－IT。注意当孔的基本偏差在K、M、N（≤IT8）和P～ZC（≤IT7）时，孔的基本偏差上极限偏差ES要加上一个Δ值，Δ值可在表3-4中“Δ值”栏处查得。

【例3-4】查表确定尺寸Φ30F7、Φ35H6、Φ50JS7、Φ72K8和Φ90R7的极限偏差。

解：1）Φ30F7，查表3-1得IT7＝0.021mm；查表3-4得基本偏差EI＝＋0.020mm，则ES＝EI＋IT7＝（＋0.020＋0.021）mm＝＋0.041mm。由此可得。

2）Φ35H6，查表3-1得IT6＝0.016mm；查表3-4得基本偏差EI＝0mm，则ES＝EI＋IT7＝（0＋0.016）mm＝＋0.016mm。由此可得Φ。

3）Φ50JS7，查表3-1得IT7＝0.025mm；查表3-4得JS的上极限偏差ES＝＋（IT－1）／2＝［＋（25－1）／2］μm＝＋12μm＝＋0.012mm，而EI＝－（IT－1）／2＝［－（25－1）／2］μm＝－12μm＝－0.012mm。由此可得Φ50JS7（±0.012）。

4）Φ72K8，查表3-1得IT8＝0.046mm；查表3-4得Δ＝＋0.016mm，即基本偏差ES＝－0.002mm＋Δ＝（－0.002＋0.016）mm＝＋0.014mm，则EI＝ES－IT8＝（＋0.014－0.046）mm＝－0.032mm。由此可得。

5）Φ90R7，查表3-1得IT7＝0.035mm；查表3-4得Δ＝＋0.013mm，即基本偏差ES＝－0.051mm＋Δ＝（－0.051＋0.013）mm＝－0.038mm，则EI＝ES－IT7＝（－0.038－0.035）mm＝－0.073mm。由此可得。
