如何计算极限过盈（间隙）量的过渡配合？
【摘要】：过渡配合是可能具有间隙或过盈的配合。在过渡配合中，孔和轴装配后每对孔、轴间的间隙或过盈也是变化的。图3-10 孔与轴的过渡配合必须指出，“间隙、过盈、过渡”是对一批孔、轴而言的，具体到一对孔和轴装配后，只能是间隙或过盈，包括间隙或过盈为零而不会出现过渡。图3-11 Φ30H7／k6过渡配合的公差带图
过渡配合是可能具有间隙或过盈的配合。此时，孔的公差带与轴的公差带相互交叠，如图3-10所示。在过渡配合中，孔和轴装配后每对孔、轴间的间隙或过盈也是变化的。当孔上极限尺寸减去轴下极限尺寸时，装配后得到最大间隙，按式（3-7）计算；当孔制成下极限尺寸，轴制成上极限尺寸时，装配后得到最大过盈，按式（3-10）计算。
图3-10 孔与轴的过渡配合
必须指出，“间隙、过盈、过渡”是对一批孔、轴而言的，具体到一对孔和轴装配后，只能是间隙或过盈，包括间隙或过盈为零而不会出现过渡。
【例3-3】计算过渡配合Φ30H7／k6的最大间隙和最大过盈，并画其配合的公差带图。
解：由GB／T 1800.1—2009查得Φ30H7／k6的极限偏差分别为孔
和轴
（详见后述），根据式（3-7）和式（3-10）可得
孔和轴配合的最大间隙Xmax＝［30＋（＋0.021）］mm－［30＋（＋0.002）］mm＝［＋0.021－（＋0.002）］mm＝＋0.019mm
孔和轴配合的最大过盈Ymax＝（30＋0）mm－［30＋（＋0.015）］mm＝［0－（＋0.015）］mm＝－0.015mm

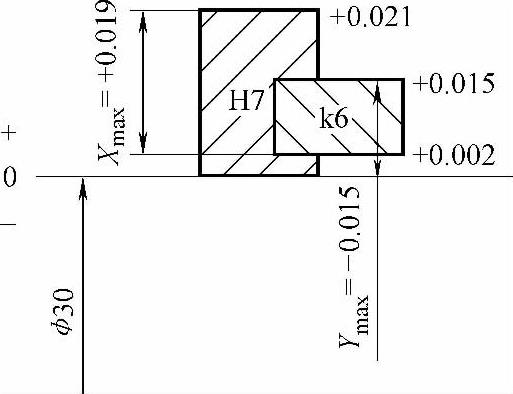

由此可得该尺寸过渡配合的公差带图，如图3-11所示。
图3-11 Φ30H7／k6过渡配合的公差带图
