尺寸公差带及其图示方法

2023-06-26 理论教育版权反馈

【摘要】：用以表示相互配合的一对轴和孔的公称尺寸、极限尺寸、极限偏差以及相互关系的简图，称为极限与配合示意图，如图3-3所示。在公差带图解中，由代表上极限偏差和下极限偏差或上极限尺寸和下极限尺寸的两条直线所限定的一个区域称为公差带。画公差带图时，不画出整个零件，只用表示公称尺寸的一条直线，以其为基准来确定偏差和公差的起点。

用以表示相互配合的一对轴和孔的公称尺寸、极限尺寸、极限偏差以及相互关系的简图，称为极限与配合示意图，如图3-3所示。将极限与配合示意图用简化表示法画出的图形，称为公差带图，如图3-4所示。

在公差带图解中，由代表上极限偏差和下极限偏差或上极限尺寸和下极限尺寸的两条直线所限定的一个区域称为公差带。它表示出零件的实际（组成）要素的尺寸对其公称尺寸所允许变动的范围，是由公差大小（由标准公差等级来确定）和其相对零线的位置，即基本偏差来确定的。画公差带图时，不画出整个零件，只用表示公称尺寸的一条直线（称为零线），以其为基准来确定偏差和公差的起点。然后采用适当的比例，用平行于零线的矩形的长对边分别表示零件的上、下极限偏差的位置，如图3-4所示。若极限偏差为正时，则画在零线的上方；极限偏差为负时，则画在零线的下方；当与零线重合时，表示极限偏差为零。然后在矩形内画上剖面线，这样便可绘制出相应轴和孔尺寸的公差带图。

图3-3 轴与孔配合示意图

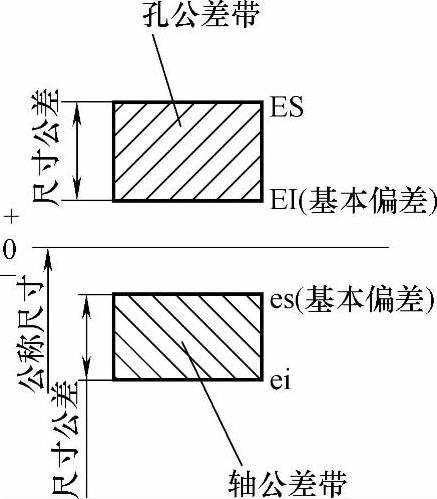

图3-4 公差带图解

必须指出，公差带图中矩形上、下平行的长边之间的距离，即为公差带的大小，由此构成了公差带。公差带的大小与矩形的宽度有关，而与矩形的长度无关。因此，对公差带的理解也可认为是两条平行于零线，且距离为公差值大小的两平行线构成的一条长长的带。

图3-5所示为圆柱销（图3-1）直径尺寸的公差带图。

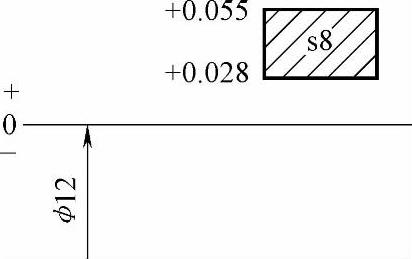

图3-5 尺寸的公差带图

尺寸公差带及其图示方法
