如何判断零件尺寸合格？掌握这些尺寸要素和极限尺寸
【摘要】：由一定大小的线性尺寸或角度尺寸确定的几何形状称为尺寸的要素。尺寸要素允许的尺寸两个极端称为极限尺寸。尺寸要素允许的最大尺寸，称为上极限尺寸，孔、轴分别用Dmax和dmax来表示；而尺寸要素允许的最小尺寸，称为下极限尺寸，孔、轴分别用Dmin和dmin来表示。极限尺寸是以公称尺寸为基数加上其尺寸的极限偏差来确定的。图3-2 圆柱销的极限尺寸
由一定大小的线性尺寸或角度尺寸确定的几何形状称为尺寸的要素。
尺寸要素允许的尺寸两个极端称为极限尺寸。提取组成要素的局部尺寸应位于其中，也可以达到极限尺寸。
尺寸要素允许的最大尺寸，称为上极限尺寸，孔、轴分别用Dmax和dmax来表示；而尺寸要素允许的最小尺寸，称为下极限尺寸，孔、轴分别用Dmin和dmin来表示。实际（组成）要素必须位于其中，也可以达到极限尺寸。
若加工完的零件测量时，任一位置的实际（组成）要素的尺寸都小于或等于上极限尺寸，并且大于或等于下极限尺寸的零件为合格，超出极限尺寸范围的为不合格件。
极限尺寸是以公称尺寸为基数加上其尺寸的极限偏差来确定的。如图3-1所示的圆柱销，其外圆柱直径的各个尺寸分别为：公称尺寸d＝Φ12mm；上极限尺寸dmax＝［12＋（＋0.055）］mm＝12.055mm；下极限尺寸dmin＝［12＋（＋0.028）］mm＝12.028mm。
图3-1 圆柱销

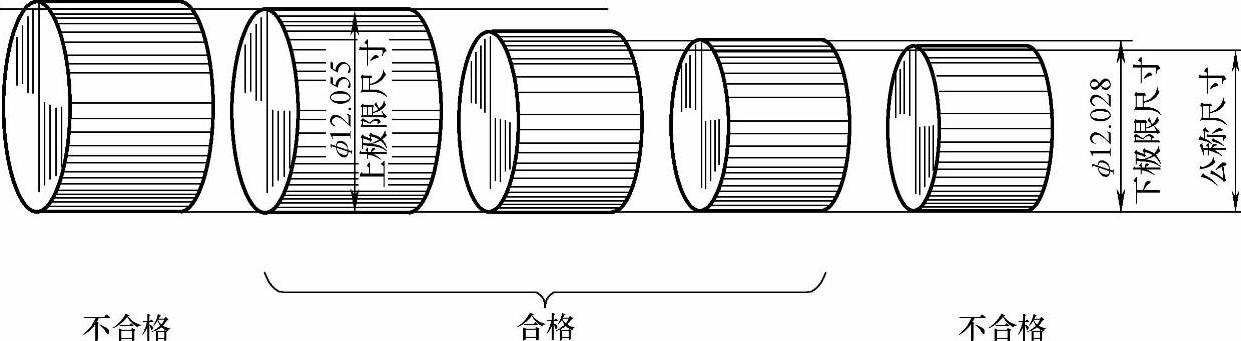

圆柱加工完后的实际（组成）要素的尺寸在12.028～12.055mm之间均为合格。当实际（组成）要素的尺寸大于上极限尺寸12.055mm，或小于下极限尺寸12.028mm时，均不合格，如图3-2所示。
图3-2 圆柱销的极限尺寸
